30 de ani Maşini de Măsurat

Istoric firmă Între anii 1970 şi 1980 sau fabricat şi instalat mai mult de 400 de maşini de măsurat de acest tip. După 1980 gama de maşini a fost complet revizuită astfel încât să cuprindă toate tipurile de arhitecturi:

Vânzări Cei mai importanţi şi cei mai recenţi clienţi Industria auto ALFA LANCIA INDUSTRIALE AUDI/VOLKSWAGEN BMW BOSCH CAGIVA CENTRO RICERCHE CAGIVA MOTOR CARROZZERIA BERTONE CENTRO RICERCHE FIAT DONGFENG MOTOR CORP. EATON FAGCC FASA-RENAULT FAW HAINAN FIAT AUTO FORD IVECO KARMAN STAMPOSTECH LEAR CORPORATION MAGNETI MARELLI PIAGGIO PININFARINA INDUSTRIE POLMO KALISZ RENAULT DO BRASIL TELCO TRW AIR BAG SYSTEMS UTIL INDUSTRIES VOLKSWAGEN ZDAS Mecanică generală COMAU FATA ALUMINIUM DALMINE JOBS S. C. M. GROUP CHARMILLES TECHNOLOGIE MAKINO AMADA LTD. CATERPILLAR Ind. aero-spaţială ALENIA G. AGUSTA FIAT AVIAZIONE MATRA MARCONI SPACE Ştanţe EMARC LAMIER M. A. C. KIKUCHI Carosieri stilişti BERTONE IDEA ITALDESIGN LANDRA PININFARINA STOLA RANGER ITALIANA ALLGAIER WERKE HI-TECH MOLD TEXTRON AUTOMOTIVE Alţii FERROVIE DELLO STATO SAFILO ENEA BRASIMONE NUOVO PIGNONE WHIRLPOOL EUROPE KRYPTON ELECTRONIC ENG. EROWA VERTRIEBS SWAROVSKY CRISTALLERIA N. 39 RESEARCH INSTITUTE

Coord 3

Gamă produse Maşini

EOS w Tehnologie complet aluminiu w Deplasare manuală sau motorizată Curse X 500 mm Y 400 mm Z 400 mm Precizie 2, 5 + 3, 0 L µm Viteză 3 D 0, 52 m/s

ARES w Elemente mobile pe structură din aluminiu w Masă din granit w Deplasare manuală sau motorizată Curse X de la 700 la 1400 mm Y de la 550 la 650 mm Z de la 400 la 500 mm Precizie 3, 0 + 3, 5 L µm Viteză 3 D 0, 52 m/s

AXIA w Elemente mobile pe structură din aluminiu w Masă din granit w Comandă numerică integrată Curse X de la 700 la 1200 mm Y de la 600 la 700 mm Z de la 550 la 650 mm Precizie de la 1, 9 + 2, 5 L µm Viteză 3 D 0, 87 m/s

HERA w Elemente mobile pe structură din aluminiu w Masă din granit Curse X de la 1200 la 2400 mm Y de la 850 la 1000 mm Z de la 700 la 1000 mm Precizie de la 2, 5 + 3, 5 L µm Viteza 3 D 0, 75 m/s

KRONOS w Elemente mobile pe structură din aluminiu w Masă din granit Curse X de la 1500 la 3000 mm Y de la 1300 la 1500 mm Z de la 1000 la 1300 mm Precizie de la 3, 7 + 4, 0 L µm Viteza 3 D 0, 66 m/s

ATHENA w MMC portal w Elemente mobile pe structură din aluminiu w Ghidaje protejate cu apărători corespunzătoare Curse X de la 3000 la 5000 mm Y de la 2000 la 2500 mm Z de la 1000 la 1500 mm Precizie de la 6 + 6 L µm Viteză 3 D 0, 66 m/s

MCT Starlight w MMC portal w Manuală sau motorizată w Versiune monolit Curse X de la 2500 la 6000 mm Y de la 1500 la 2500 mm Z de la 1000 la 2000 mm Precizie de la 5, 0 + 5, 0 L µm Viteză 3 D 0, 60 m/s

MCT Plus w MMC portal w Pentru piese cu volum mare w Precizie ridicată Curse X de la 5000 la 12000 mm Y de la 2500 la 3500 mm Z de la 2000 la 2500 mm Precizie de la 7, 0 + 8, 0 L µm Viteză 3 D 0, 53 m/s

SWAN L w MMC cu braţ orizontal w Elemente mobile pe structură din aluminiu w Ghidaje laterale pe aer Curse X de la 2000 la 6000 mm Y de la 1000 la 1500 mm Z de la 1200 la 2000 mm Precizie de la 10 + 15 L µm Viteză 3 D 0, 52 m/s

SWAN SI w MMC cu braţ orizontal w Elemente mobile pe structură din aluminiu w Batiu independent Curse X de la 3000 la 6000 mm Y de la 1000 la 1500 mm Z de la 1200 la 2000 mm Precizie de la 10 + 15 L µm Viteză 3 D 0, 52 m/s

JUPITER w MMC cu braţ orizontal w Elemente mobile pe structură din aluminiu w Batiu independent Curse X de la 5000 la 8000 mm Y de la 1400 la 1600 mm Z de la 2000 la 3000 mm Precizie de la 14 + 14 L µm Viteză 3 D 0, 58 m/s

ECHO w Sistem de măsură portabil w 6 axe cu mase complet echilibrate w Gamă largă de accesorii Domebiu măsură de la 1500 la 4000 mm Precizie (2 ) de la 0, 026 mm Precizie (E Max) de la 0, 036 mm

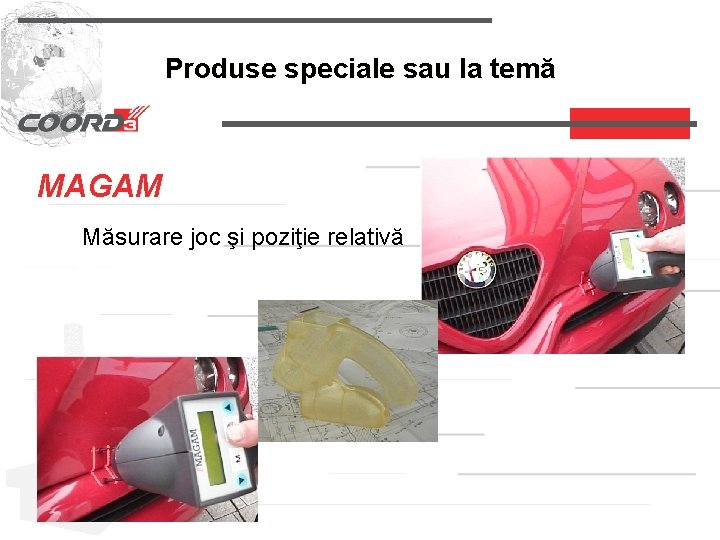

Produse speciale sau la temă MAGAM Măsurare joc şi poziţie relativă

CNC proprietar CC 3 w Design optimizat w Uşor de modernizat în timp w CPU de ultimă generaţie conform nivelului tehnic al momentului w Componente testate

Gamă produse Programe

Ofertă programe Coord 3 oferă o gamă largă de programe de uz metrologic pentru a răspunde cerinţelor specifice clienţilor săi. www. metrologic. fr www. delcam. it www. mirai. it

Familia ARCO Un nou pachet de programe Puternic, Prietenos, Modular • Program de măsurare bazat pe limbajul DMIS • Măsoară elemente prismatice, muchii si suprafete strâmbe • Import direct fisiere PRO-E, CATIA V 4, CATIA V 5, UNIGRAPHIC, IGES, VDA, DXF • Disponibil pentru măsurători manuale, punct-cu-punct si scanare continuă • Controlul si ingineria inversa a profilelor foarte rapida • Motorizat de puternice unelte grafice • Module flexibile permit generarea de rapoarte grafice conform necesităţilor clientului • Rapoarte grafice în QS-STAT, SPC LIGHT, HTML, PDF, MS-WORD, MS-EXCEL, TIFF • Utilizarea sistemelor cu brat dublu articulat extrem de simplă • Integrare componente client specifice

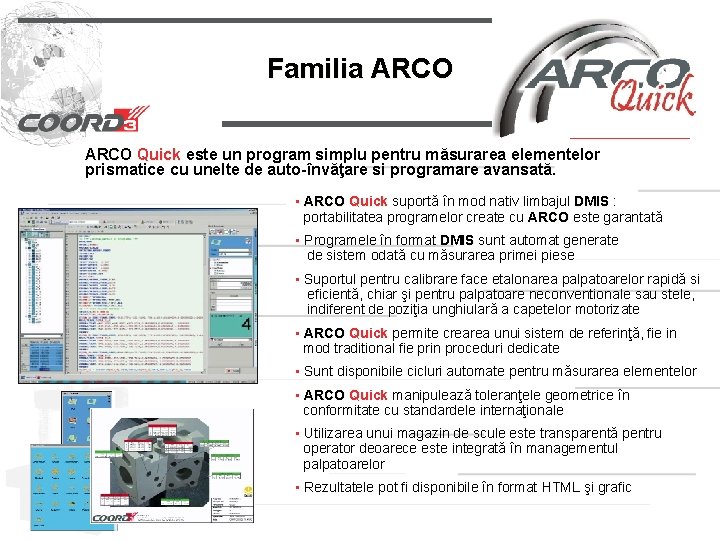

Familia ARCO Quick este un program simplu pentru măsurarea elementelor prismatice cu unelte de auto-învăţare si programare avansată. • ARCO Quick suportă în mod nativ limbajul DMIS : portabilitatea programelor create cu ARCO este garantată • Programele în format DMIS sunt automat generate de sistem odată cu măsurarea primei piese • Suportul pentru calibrare face etalonarea palpatoarelor rapidă si eficientă, chiar şi pentru palpatoare neconventionale sau stele, indiferent de poziţia unghiulară a capetelor motorizate • ARCO Quick permite crearea unui sistem de referinţă, fie in mod traditional fie prin proceduri dedicate • Sunt disponibile cicluri automate pentru măsurarea elementelor • ARCO Quick manipulează toleranţele geometrice în conformitate cu standardele internaţionale • Utilizarea unui magazin de scule este transparentă pentru operator deoarece este integrată în managementul palpatoarelor • Rezultatele pot fi disponibile în format HTML şi grafic

Familia ARCO Graphics adaugă unelte de manipulare grafică la ARCO Quick: elementele geometrice sunt afişate în zone dedicate iar utilizarea selecţiilor vizuale ajută operatorul să aleagă rapid ceea ce vrea să măsoare. • ARCO Graphics permite reprezentarea grafică a maşinii şi a palpatoarelor. Palpatorul este reprezentat, ca mărime şi direcţie, în poziţie reală iar deplasarea sa este în mod continuu reactualizată. • Elementele geometrice ce urmează a fi măsurate sunt reprezentate grafic • GOTO grafic: în cazul maşinilor motorizate este posibil să se creeze poziţionări ale palpatoarelor în mod grafic • Reprezentare abateri de formă: elementele geometrice pot fi monitorizate în timpul programării, punctele eronate pot fi excluse în mod grafic din calcul astfel încât să se realizeze un control mai bun • Este posibilă previzualizarea sistemelor de referinţă chiar în timpul creerii lor • La maşinile motorizate este posibil să se pre-definească trasee pentru măsurare (strategii) pe elemente geometrice

Familia ARCO Cad , datorită unui puternic motor CAD, completează programele ARCO Quick şi ARCO Graphics Este posibil să se importe modele CAD pentru a se realiza programe de măsurare a suprafeţelor complexe, folosind unelte grafice. • Import direct din cele mai utilizate formate CAD: CATIA V 4, CATIA V 5, PRO-E, UG sau IGES, VDA şi DXF • Management complet de layere CAD, management de grup si extragere elemente geometrice • La maşinile motorizate este posibil să se ghideze maşina pentru alegerea în mod manual a unui punct de pe modelul matematic • În cazul utilizării unui model CAD este posibil să se creeze sisteme de referinţă pe forme libere • Măsurare suprafeţe şi muchii în timp real. Măsurare, creare si export profile. Optimizarea unei referinte existente • Rapoarte grafice în formate client
