3 PROGRAMACIN DE SISTEMAS DE MEMORIA DISTRIBUIDA MPI

. 3. PROGRAMACIÓN DE SISTEMAS DE MEMORIA DISTRIBUIDA: MPI Programación de Sistemas Paralelos MSIA - IF - EHU

Índice 1. Introducción. 2. 3. 4. 5. 6. 7. Funciones MPI básicas. Otros modos de envío y recepción. Comunicación en grupo. Tipos de datos derivados. Comunicadores y topologías. Performance, debugging, profiling. . . Programación de Sistemas Paralelos MSIA - IF - EHU

MPI Introducción 3 Paralelizar una aplicación para que se ejecute en un sistema de memoria compartida SMP “no es muy complejo”. El uso de variables compartidas facilita la comunicación entre procesos, aunque implica: – analizar detalladamente el tipo de variables. – sincronizar correctamente el acceso a las variables compartidas. Sin embargo, el número de procesadores de un sistema SMP no suele ser muy grande, por lo que no es fácil conseguir altos niveles de paralelismo. Programación de Sistemas Paralelos MSIA – IF - EHU 3

MPI Introducción 3 Es relativamente sencillo conseguir una máquina paralela tipo cluster con muchos procesadores, uniendo P máquinas independientes mediante una red de conexión estándar. Por ejemplo, nosotros vamos a utilizar una máquina de 32 + 1 nodos, unidos mediante una red gigabit ethernet. No es una máquina de alto rendimiento, pero es “barata” y sencilla de ampliar (en nodos de cálculo y en comunicación). Programación de Sistemas Paralelos MSIA – IF - EHU 4

MPI Introducción Sin embargo, programar aplicaciones para sistemas de memoria distribuida es más complejo. Recuerda: • la memoria de cada procesador es de uso privado, por lo que todas las variables son, por definición, privadas. • la comunicación entre procesos debe hacerse a través de paso explícito de mensajes. • la red de comunicación juega un papel importante en el rendimiento del sistema. Programación de Sistemas Paralelos MSIA – IF - EHU 3 5

MPI Introducción 3 Diferentes alternativas para programar aplicaciones: • utilizar lenguajes diseñados específicamente para sistemas paralelos. • ampliar la sintaxis de un lenguaje estándar para gestionar el paso de mensajes (Fortran M). • utilizar un lenguaje estándar y una librería de funciones de comunicación. Programación de Sistemas Paralelos MSIA – IF - EHU 6

MPI Introducción 3 Necesitamos: - un método para crear procesos: estático / dinámico. - un método para enviar y recibir mensajes, punto a punto y de manera global. El estándar actual de programación de los sistemas de memoria distribuida, mediante paso de mensajes, es MPI (message-passing interface). PVM → MPI 1. 0 (94) → MPI 2. 0 (97) Programación de Sistemas Paralelos MSIA – IF - EHU 7

MPI Introducción 3 MPI es, básicamente, una librería (grande) de funciones de comunicación para el envío y recepción de mensajes entre procesos. Para Fortran y C. Se busca: portabilidad, eficiencia. . . El objetivo de MPI es explicitar la comunicación entre procesos, es decir: > el movimiento de datos entre procesadores > la sincronización de procesos Programación de Sistemas Paralelos MSIA – IF - EHU 8

MPI Introducción 3 El modelo básico de paralelismo que implementa MPI es SPMD (Single Program Multiple Data). if (pid==1) ENVIAR_a_pid 2 else if (pid==2) RECIBIR_de_pid 1 Recuerda que cada proceso dispone de su propio espacio de direcciones. También se puede trabajar con un modelo MPMD (Multiple Program Multiple Data): se ejecutan programas diferentes en los nodos. Programación de Sistemas Paralelos MSIA – IF - EHU 9

MPI Introducción 3 MPI gestiona los procesos (número y asignación) de manera estática (MPI 2 permite gestión dinámica de procesos). La comunicación entre procesos puede hacerse de formas muy diferentes. Elegiremos una determinada estrategia en función de la longitud de los mensajes, de la estructura del programa. . . Programación de Sistemas Paralelos MSIA – IF - EHU 10

MPI Introducción 3 En todo caso, ten en cuenta que la eficiencia en la comunicación va a ser determinante en el rendimiento del sistema paralelo, sobre todo en aquellas aplicaciones en las que la comunicación juega un papel importante (paralelismo de grano medio / fino). Además de implementaciones específicas, dos implementaciones libres de uso muy extendido: LAM y MPICH. Nosotros vamos a usar MPICH. Programación de Sistemas Paralelos MSIA – IF - EHU 11

MPI Introducción: el cluster g 002624. gi. ehu. es 3 nodo 00 nodoxx gigabit ethernet Recuerda: ethernet - switch / conmutación de paquetes - formato de paquetes check 4 bytes datos < 1, 5 Kbytes tipo 2 bytes - direcciones IP: 32 bit (4 × 8) - direcciones del NIC (MAC, 48 bits) Programación de Sistemas Paralelos MSIA – IF - EHU @orig 6 bytes @dest cabecera 6 bytes 8 bytes 12

MPI Introducción: el cluster Para poder ejecutar MPI en el cluster: 1. Generar fichero de claves para ssh > ssh-keygen –t rsa (pasar al directorio. ssh) > cp id_rsa. pub authorized_keys > chmod go-rw authorized_keys (salir del directorio. ssh) Entrar la primera vez en cada máquina: > ssh nodo 01. . . yes. . exit 2. Crear en el directorio principal el fichero. mpd. conf con una línea que ponga: secretword=xxxxx > chmod 600. mpd. conf Programación de Sistemas Paralelos MSIA – IF - EHU 3 13

MPI Introducción: el cluster 3 14 El proceso de compilación/ejecución de programas MPI depende de la implementación concreta. En el caso de MPICH 2: 1. Lanzar daemons en cada procesador. > mpdboot –v –n zz –f fichero_maquinas 2. Tras compilar (mpicc …), ejecutar el programa (spmd). > mpiexec –n xx programa 2’. En su caso (mpmd), indicar qué ejecutar en cada nodo. > mpiexec –n 1 –host nodo 00 p 1 : -n 1 –host nodo 01 p 2 (o en un fichero) Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Introducción: el cluster 3 Algunas herramientas para gestionar el cluster como si fuera una máquina única. Una muy sencilla es C 3 (Cluster Command Control suite). http: //www. csm. ornl. gov/torc/C 3 Fichero de configuración cluster 32 { g 000002: nodo 00 #head node dead 0 nodo 0[1 -9] nodo[10 -31] acpt 48 acpt 49 acpt 51 } Programación de Sistemas Paralelos MSIA – IF - EHU Algunos comandos cshutdown clist, cname, cnum cget, cpushimage crm ckill, cexec 15

Índice 1. Introducción. 2. Funciones MPI básicas inicio y control de procesos envío y recepción de mensajes 3. 4. 5. 6. 7. Otros modos de envío y recepción. Comunicación en grupo. Tipos de datos derivados. Comunicadores y topologías. Performance, debugging, profiling. . . Programación de Sistemas Paralelos MSIA - IF - EHU

MPI Funciones básicas Aunque MPI consta de más de 320 funciones, el núcleo básico lo forman sólo 6: 2 de inicio y finalización del programa. 2 de control del número de procesos. 2 de comunicación. Sintaxis: MPI_Funcion(…) #include <mpi. h> Programación de Sistemas Paralelos MSIA – IF - EHU 3 17

MPI Funciones básicas Los parámetros de las funciones MPI son de tres tipos: IN: la función lee el argumento OUT: la función modifica el argumento IN/OUT: la función lee y modifica el argumento Las funciones MPI (casi todas) devuelven un entero como código de error = MPI_Funcion(. . . ) Si no ha habido problemas, MPI_SUCCESS (0 en esta implementación); en caso de errores, el valor que indica el tipo de error depende de la implementación. Programación de Sistemas Paralelos MSIA – IF - EHU 3 18

MPI 1. F. básicas: Init / Finalize 3 Comienzo y final del programa: > MPI_Init(&argc, &argv); > MPI_Finalize(); Estas dos funciones son la primera y última función MPI que deben ejecutarse en un programa. No se pueden utilizar funciones MPI antes de _Init, y si un proceso no ejecuta _Finalize el programa queda como “colgado”. Programación de Sistemas Paralelos MSIA – IF - EHU 19

MPI Funciones básicas Los procesos que se van a ejecutar se agrupan en conjuntos denominados comunicadores. Cada proceso tiene un identificador o pid en cada comunicador. El comunicador MPI_COMM_WORLD (un objeto de tipo MPI_COMM) se crea por defecto y engloba a todos los procesos. Programación de Sistemas Paralelos MSIA – IF - EHU 3 20

MPI 2. F. básicas: Comm_rank / _size Identificación de procesos > MPI_Comm_rank(comm, &pid); Devuelve en pid (int) el identificador del proceso dentro del grupo de procesos, comunicador comm, especificado. Recuerda que un proceso se identifica mediante dos parámetros: identificador (pid) y grupo (comm). > MPI_Comm_size(comm, &npr); Devuelve en npr (int) el número de procesos del comunicador especificado. Programación de Sistemas Paralelos MSIA – IF - EHU 3 21

MPI Funciones básicas 3 Un ejemplo simple #include <stdio. h> #include <mpi. h> main (int argc, char *argv[]) { int pid, npr, A = 2; MPI_Init(&argc, &argv); MPI_Comm_rank(MPI_COMM_WORLD, &pid); MPI_Comm_size(MPI_COMM_WORLD, &npr); A = A + 1; printf(“Proceso %d de %d activado. A = %d n”, pid, npr, A); MPI_Finalize(); } Programación de Sistemas Paralelos MSIA – IF - EHU 22

MPI Funciones básicas Otro ejemplo: planificación de un bucle. . . main (int argc, char *argv[]) {. . . MPI_Init(&argc, &argv); MPI_Comm_rank(MPI_COMM_WORLD, &pid); MPI_Comm_size(MPI_COMM_WORLD, &npr); for (i=pid; i<N; i=i+npr) func(i); MPI_Finalize(); } Programación de Sistemas Paralelos MSIA – IF - EHU 3 23

MPI 3. F. básicas: comunicación 3 Envío y recepción de mensajes MPI ofrece dos (tres) tipos de comunicación: punto a punto, del proceso i al j (participan ambos). en grupo (colectiva): entre un grupo de procesos, de uno a todos, de todos a uno, o de todos a todos. one-sided: del proceso i al j (participa uno solo). Además, básicamente en el caso de comunicación entre dos procesos, hay múltiples variantes en función de cómo se implementa el proceso de envío y de espera. Programación de Sistemas Paralelos MSIA – IF - EHU 24

MPI 3. F. básicas: comunicación 3 Envío y recepción de mensajes La comunicación entre procesos requiere (al menos) de dos participantes: emisor y receptor. El emisor ejecuta una función de envío y el receptor otra de recepción. A enviar recibir B La comunicación es un proceso cooperativo: si una de las dos funciones no se ejecuta, no se produce la comunicación (y podría generarse un deadlock). Programación de Sistemas Paralelos MSIA – IF - EHU 25

MPI F. básicas: comunicación 3 MPI ofrece diferentes modo de comunicación. Veamos un resumen. Modos de comunicación (1) • síncrona: la comunicación no se EMI produce hasta que emisor y receptor se ponen de acuerdo (sin búfer intermedio). - petición de transmisión (espera) - aceptación de transmisión - envío de datos (de usuario a usuario) Programación de Sistemas Paralelos MSIA – IF - EHU REC RTS D RTR 26

MPI F. básicas: comunicación 3 Modos de comunicación (1) • con búfer (buffered): el emisor deja el mensaje en un búfer y retorna. La comunicación se produce cuando el receptor está dispuesto a ello. El búfer no se puede reutilizar hasta que se vacíe. REC EMI usuario s. o. ¡Ojo con el tamaño del búfer! Programación de Sistemas Paralelos MSIA – IF - EHU s. o. usuario 27

MPI F. básicas: comunicación 3 28 Modos de comunicación (2) • bloqueante Se espera a que la “comunicación” se produzca, antes de continuar con la ejecución del programa. La comunicación síncrona es bloqueante. La comunicación con búfer también, si el mensaje no cabe en el búfer. • no bloqueante Se retorna “inmediatamente” de la función de comunicación, y se continúa con la ejecución. Se comprueba más tarde si la comunicación se ha efectuado. Programación de Sistemas Paralelos MSIA – IF - EHU

MPI F. básicas: comunicación 3 29 Cada estrategia tiene sus ventajas e inconvenientes: > síncrona: es más rápida si el receptor está dispuesto a recibir; nos ahorramos la copia en el búfer. Además del intercambio de datos, sirve para sincronizar los procesos. Ojo: al ser bloqueante es posible un deadlock! > con búfer: el emisor no se bloquea si el receptor no está disponible, pero hay que hacer copia(s) del mensaje (más lento). Programación de Sistemas Paralelos MSIA – IF - EHU

MPI F. básicas: comunicación 3 Para enviar o recibir un mensaje es necesario especificar: • • a quién se envía (o de quién se recibe) los datos a enviar (dirección de comienzo y cantidad) el tipo de los datos la clase de mensaje (tag) Todo lo que no son los datos forma el “sobre” del mensaje (que se puede “procesar”). Las dos funciones estándar para enviar y recibir mensajes son: Programación de Sistemas Paralelos MSIA – IF - EHU 30

MPI F. básicas: Send y Recv 3 Función estándar para enviar un mensaje: > MPI_Send(&mess, count, type, dest, tag, comm); - mensaje a enviar: [mess (@comienzo), (@destino), count (tamaño), type] - receptor: [dest - tag: 0. . 32767 (clase de mensajes, orden. . . ) comm (comunicador)] Tipos : MPI_CHAR, INT, LONG, FLOAT, DOUBLE, BYTE. . . Send utiliza la capacidad de buffering del sistema; es decir, retorna una vez copiado en el búfer el mensaje a enviar… ¡siempre quepa! Programación de Sistemas Paralelos MSIA – IF - EHU 31

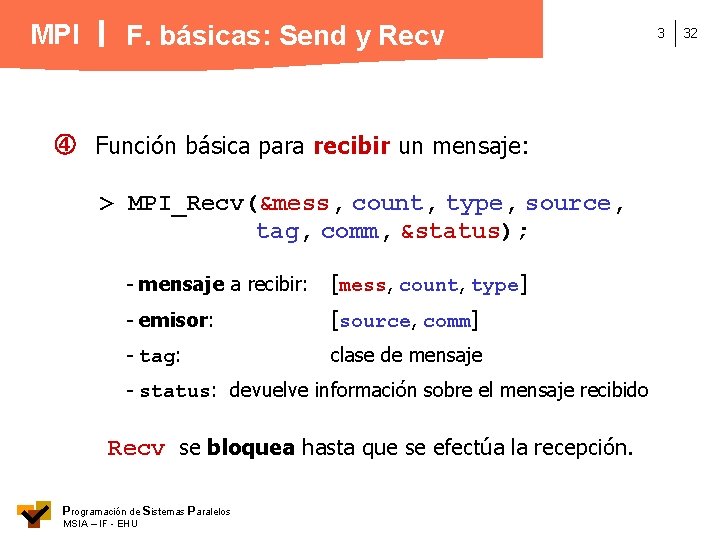

MPI F. básicas: Send y Recv Función básica para recibir un mensaje: > MPI_Recv(&mess, count, type, source, tag, comm, &status); - mensaje a recibir: [mess, count, type] - emisor: [source, comm] - tag: clase de mensaje - status: devuelve información sobre el mensaje recibido Recv se bloquea hasta que se efectúa la recepción. Programación de Sistemas Paralelos MSIA – IF - EHU 3 32

MPI F. básicas: Send y Recv 3 Algunas precisiones: • source, dest, count y tag son enteros (int); comm y status son de tipo MPI_Comm y MPI_Status. • para que la comunicación se efectúe tienen que coincidir las direcciones de emisor y receptor, y el tag del mensaje. • el tamaño del mensaje (count) definido en la función Recv debe ser igual o mayor al definido en Send. • el origen de un mensaje en la función Recv puede ser MPI_ANY_SOURCE, y el tipo de mensaje puede ser MPI_ANY_TAG. Programación de Sistemas Paralelos MSIA – IF - EHU 33

MPI F. básicas: Send y Recv 3 Algunas precisiones: • status es un struct con tres campos, en el que se devuelve información sobre el mensaje recibido: status. MPI_SOURCE: indica el emisor del mensaje status. MPI_TAG: devuelve el tag del mensaje recibido status. MPI_ERROR: devuelve un código de error (aunque lo más habitual es abortar en caso de error) • también puede obtenerse el tamaño del mensaje recibido ejecutando: > MPI_Get_count(&status, type, &count); Programación de Sistemas Paralelos MSIA – IF - EHU 34

MPI F. básicas: Send y Recv Algunas precisiones: • si un proceso tiene varios mensajes pendientes de recibir, no se reciben en el orden en que se enviaron sino en el que se indica en la recepción mediante los parámetros de origen y tag del mensaje. • si el tag del mensaje que se recibe puede ser cualquiera, los mensajes que provienen del mismo origen se reciben en el orden en que se enviaron. Programación de Sistemas Paralelos MSIA – IF - EHU 3 35

MPI Ejemplo . . . #define N 10 int main (int argc, char **argv) { int pid, npr, orig, dest, ndat, tag; int i, VA[N]; MPI_Status info; 3 else if (pid == 1) { for (i=0; i<N; i++) printf(“%4 d”, VA[i]); orig = 0; tag = 0; MPI_Recv(&VA[0], N, MPI_INT, orig, tag, MPI_COMM_WORLD, &info); MPI_Init(&argc, &argv); MPI_Comm_rank(MPI_COMM_WORLD, &pid); MPI_Get_count(&info, MPI_INT, &ndat); printf(“Datos desde pr %d; tag = %d, ndat = %d n”, info. MPI_SOURCE, info. MPI_TAG, ndat); for (i=0; i<N; i++) VA[i] = 0; if (pid == 0) { for (i=0; i<N; i++) VA[i] = i; dest = 1; tag = 0; MPI_Send(&VA[0], N, MPI_INT, dest, tag, MPI_COMM_WORLD); } for (i=0; i<ndat; i++) printf(“%4 d”, VA[i]); } MPI_Finalize(); } Programación de Sistemas Paralelos MSIA – IF - EHU 36

MPI F. básicas: Probe 3 ¿Y si se desconoce el tamaño del mensaje que hay que recibir (p. e. se calcula dinámicamente)? • Lo más sencillo, mandar primero un mensaje con la longitud del segundo mensaje! Tras ello, puede asignarse la memoria correspondiente para el mensaje que se va a recibir. • MPI_Probe(source, tag, comm, &status) permite obtener información (fuente, tamaño y tag) de un mensaje que esté a la espera de ser recibido. Podemos así reservar espacio en memoria, decidir cómo recibir el mensaje en función de quién lo envía, o incluso no recibirlo si nos basta con el tag (p. e. , es un mensaje vacío, un aviso). Programación de Sistemas Paralelos MSIA – IF - EHU 37

MPI F. básicas: temporización Un par de funciones MPI para obtener tiempos de ejecución: double MPI_Wtime(); tiempo (s) transcurrido desde algún instanterior double MPI_Wtick(); devuelve la precisión de la medida de tiempo t 1 = MPI_Wtime(); . . . t 2 = MPI_Wtime(); printf(“T = %fn”, t 2 -t 1); Programación de Sistemas Paralelos MSIA – IF - EHU 3 38

MPI F. básicas: entrada/salida 3 Una cuestión previa sobre las operaciones de entrada/salida. Lo habitual es que sólo un proceso tenga acceso a teclado y pantalla; ese proceso se encargará de leer los datos y distribuirlos, así como de recoger resultados e imprimirlos. Un procedimiento simple para hacerlo podría ser: if (pid==0) { leer_datos(); distribuir_datos(); } else recibir_datos(); Programación de Sistemas Paralelos MSIA – IF - EHU 39

Índice 1. Introducción. 2. Funciones MPI básicas. 3. Otros modos de envío/recepción comunicación síncrona, inmediata. . . 4. 5. 6. 7. Comunicación en grupo. Tipos de datos derivados. Comunicadores y topologías. Performance, debugging, profiling. . . Programación de Sistemas Paralelos MSIA - IF - EHU

MPI Otros modos de comunicación Aparte de las funciones estándar de envío y recepción, MPI ofrece otras alternativas con el objetivo de lograr el máximo rendimiento. Aunque bastaría con un solo modo, cada alternativa está pensada para determinado tipo de situación. Las principales alternativas al modo estándar son: - comunicación síncrona - comunicación inmediata Programación de Sistemas Paralelos MSIA – IF - EHU 3 41

MPI Comunicación síncrona 3 1. Comunicación síncrona En modo síncrono, la función de envío no retorna hasta que se produce la comunicación. En principio, no se necesita un búfer intermedio. > MPI_Ssend (mismos parámetros que Send); La función síncrona es bloqueante; si no se produce el correspondiente matching, habrá un deadlock. Programación de Sistemas Paralelos MSIA – IF - EHU 42

MPI Comunicación síncrona Deadlock P 1 Ssend_to_2; Recv_from_2; P 2 Ssend_to_1; Recv_from_1; Obviamente, hay que cambiar el orden. ¿Y con el Send estándar? P 1 Send_to_2; Recv_from_2; Programación de Sistemas Paralelos MSIA – IF - EHU P 2 Send_to_1; Recv_from_1; 3 43

MPI Comunicación síncrona 3 2. Comunicación inmediata La función de comunicación retorna sin esperar a que se produzca una determinada acción (es una especie de post/signal). Es, por definición, no bloqueante y se busca solapar las latencias de cálculo y comunicación. La comunicación se divide en dos fases: un aviso de envío/recepción, y una verificación de que se ha producido. Se utiliza un handle para obtener información sobre el estado de la comunicación. Programación de Sistemas Paralelos MSIA – IF - EHU 44

MPI Comunicación inmediata 3 45 Funciones de envío y recepción > MPI_Isend(. . . , &request); > MPI_Irecv(. . . , &request); request debe ser una variable de tipo MPI_Request, y se utiliza para preguntar sobre el estado de la función. El búfer no se puede acceder hasta que la comunicación se produce. Funciones de test (status debe ser de tipo MPI_Status) > MPI_Test(&request, &flag, &status); devuelve en flag un 0 si la operación no se ha completado > MPI_Wait(&request, &status); espera hasta que la comunicación se haya efectuado Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Comunicación inmediata Ejemplo int MPI_Status int MPI_Request flag = 0; // sólo parte del código status; bufer[grande]; info; . . . MPI_Isend(bufer, grande, MPI_INT, dest, tag, MPI_COMM_WORLD, &info); while(!flag && hay_tareas) { . . . /* realizar una tarea */ MPI_Test(&info, &flag, &status); } if (!flag) MPI_Wait(&info, &status); . . . Programación de Sistemas Paralelos MSIA – IF - EHU 3 46

MPI Otros modos de comunicación Hay más opciones (muchas): - MPI_Sendrecv(…); Por ejemplo, en una comunicación en anillo, recibe del anterior y envía al siguiente, asegurando que no se produce deadlock. - Comunicación con buffering Obligamos a que la comunicación se haga mediante un búfer definido por el usuario. Hay un conjunto de funciones con esas características (Bsend, …), más otras funciones para gestionar los búferes. Programación de Sistemas Paralelos MSIA – IF - EHU 3 47

MPI Otros modos de comunicación 3 Hay más opciones (muchas): - Comunicación persistente Si se van a enviar repetidamente mensajes con los mismos argumentos (por ejemplo, dentro de un bucle), dividimos la comunicación en dos partes: (1) crear el contexto, una sola vez, y (2) enviar el mensaje (las veces que haga falta). > MPI_Send_init(…, &request); > MPI_Recv_init(…, &request); > MPI_Start(&request); (Isend = Send_init + Start) - Mezclas de todas ellas Programación de Sistemas Paralelos MSIA – IF - EHU 48

MPI Resumen 3 La comunicación es uno de los puntos clave en el rendimiento de un sistema paralelo de memoria distribuida. Por ello, MPI ofrece una gran variedad de estrategias de comunicación. Resumen de modos de envío / recepción Modo Fun. bloq. estándar síncrono MPI_Send MPI_Ssend MPI_Bsend MPI_Rsend buffered (ready En todos los casos: Recv / Probe Programación de Sistemas Paralelos MSIA – IF - EHU Func. no bloq. MPI_Isend MPI_Issend MPI_Ibsend MPI_Irsend) Irecv / Iprobe 49

MPI Resumen 3 El uso recomendado sería el siguiente: MPI_Ssend: cuando es posible, ofrece los mejores MPI_Send: la alternativa más habitual. MPI_Isend: si, por cuestiones de rendimiento, se El resto de opciones, para casos especiales. resultados, puesto que no se utilizan búferes intermedios (ojo con los deadlocks). necesitan rutinas no bloqueantes. (p. e. , en clusters en los que la comunicación sea “cara”, para solapar cálculo y comunicación). Programación de Sistemas Paralelos MSIA – IF - EHU 50

Índice 1. Introducción. 2. Funciones MPI básicas. 3. Otros modos de envío/recepción. 4. Comunicación en grupo: broadcast, gather, scatter / reduce / barrier 5. Tipos de datos derivados. 6. Comunicadores y topologías. 7. Performance, debugging, profiling. . . Programación de Sistemas Paralelos MSIA - IF - EHU

MPI Comunicación en grupo 3 Muchas aplicaciones requieren de operaciones de comunicación en las que participan muchos procesos. La comunicación es en grupo o colectiva si participan en ella todos los procesos del comunicador. Ejemplo: un broadcast, envío de datos desde un proceso a todos los demás. En general, podría ejecutarse mediante un bucle de funciones tipo send/receive, pero no sería muy eficiente. Programación de Sistemas Paralelos MSIA – IF - EHU 52

MPI Comunicación en grupo 3 Todos los procesos del comunicador deben ejecutar la función. Las funciones de comunicación en grupo son bloqueantes en el mismo sentido que la función Send. Tres tipos: 1 Movimiento de datos 2 Cálculo en grupo 3 Sincronización Las principales funciones de comunicación en grupo que ofrece MPI son las siguientes: Programación de Sistemas Paralelos MSIA – IF - EHU 53

MPI CG: mov. de datos, broadcast 3 1 a BROADCAST: envío de datos desde un proceso (root) a todos los demás. P 0 A P 2 P 1 P 0 A A P 1 P 3 P 2 A A P 3 > MPI_Bcast(&mess, count, type, root, comm); (La implementación suele ser logarítmica, en árbol) Programación de Sistemas Paralelos MSIA – IF - EHU 54

MPI CG: mov. de datos, scatter 3 1 b SCATTER: reparto de datos desde un proceso al resto de procesos del comunicador. P 0 ABCD P 2 Programación de Sistemas Paralelos MSIA – IF - EHU P 1 P 0 P 3 P 2 ABCD A C B P 1 D P 3 55

MPI CG: mov. de datos, scatter 3 56 > MPI_Scatter(&send_data, send_count, send_type, &recv_data, recv_count, recv_type, root, comm); - el proceso root distribuye send_data en P trozos, uno por procesador, de tamaño send_count. - los datos se reciben en recv_data (también en root). - lo lógico es que el tamaño y tipo de los datos que se envían y se reciben sean iguales. Ejemplo: A = (0, 1, 2, 3, 4, 5, 6, 7) en P 0 MPI_Scatter(A, 2, MPI_INT, B, 2, MPI_INT, 0, comm); (P 0) B = 0, 1 (P 1) B = 2, 3 Programación de Sistemas Paralelos MSIA – IF - EHU (P 2) B = 4, 5 (P 3) B = 6, 7

MPI CG: mov. de datos, gather 3 1 c GATHER: recolección de datos de todos los procesos en uno de ellos (orden estricto de pid). P 0 A B P 1 P 0 A ABCD B P 1 P 2 C D P 3 Programación de Sistemas Paralelos MSIA – IF - EHU 57

MPI CG: mov. de datos, gather 3 58 > MPI_Gather(&send_data, send_count, send_type, &recv_data, recv_count, recv_type, root, comm); - el proceso root recolecta en recv_data los datos enviados en send_data por cada proceso del comunicador. - los datos se guardan en el orden marcado por el pid. - recv_count indica el tamaño de los datos recibidos de cada proceso, no el total; lo lógico es que tamaño y tipo de los datos que se envían y se reciben sean iguales. Ejemplo: (P 0) B = 0, 1 (P 1) B = 2, 3 (P 2) B = 4, 5 (P 3) B = 6, 7 MPI_Gather(B, 2, MPI_INT, C, 2, MPI_INT, 0, comm); → en P 0: C = 0, 1, 2, 3, 4, 5, 6, 7 Programación de Sistemas Paralelos MSIA – IF - EHU

MPI CG: movimiento de datos 3 Otras versiones de estas funciones al final, todos los procesos disponen de todos los datos. > MPI_Gatherv(…); la información que se recolecta es de tamaño variable. > MPI_Allgatherv(…); “suma” de las dos anteriores. > MPI_Allgather(…); > MPI_Alltoall(…); > MPI_Scatterv(…); > MPI_Alltoallv(…); Programación de Sistemas Paralelos MSIA – IF - EHU todos los procesos distribuyen datos a todos los procesos. la información que se distribuye es de tamaño variable. “suma” de las dos anteriores. 59

MPI CG: movimiento de datos Ejemplo: reparto de trozos de un vector A, de tamaños diferentes y no consecutivos: > MPI_Scatterv(A, tam, desp, tipo, buf, tamrec, tipo, root, comm); - Tam: vector (int) que contiene un elemento por proceso, e indica el número de datos del trozo a enviar a cada uno. - Desp: vector (int) que contiene un elemento por proceso, e indica la distancia desde el comienzo de A al comienzo de cada trozo que hay que repartir. - Tamrec: entero que indica el número de elementos a recibir en buf en el procesador local. No se admite solapamiento “fisico” de los trozos a enviar. Programación de Sistemas Paralelos MSIA – IF - EHU 3 60

MPI CG: cálculo en grupo, reduce 3 61 2 REDUCE: una operación de reducción con los datos de cada procesador, dejando el resultado en uno de ellos (root). P 0 A B P 1 P 0 A A+B+C+D B P 1 P 2 C D P 3 > MPI_Reduce(&operand, &result, count, datatype, operator, root, comm); Programación de Sistemas Paralelos MSIA – IF - EHU

MPI CG: cálculo en grupo, reduce 3 Algunos comentarios • Operación: result : = result operator operand • result es una variable del proceso destino, de nombre diferente a operand (no aliasing). • Funciones típicas de reducción: MPI_MAX, _MIN, _SUM, _PROD, _BAND, _BOR, _BXOR, _LAND, _LOR, _LXOR, _MAXLOC, _MINLOC • Pueden definirse otras operaciones de reducción: MPI_Op_create(…); Programación de Sistemas Paralelos MSIA – IF - EHU MPI_Op_free(…); 62

MPI CG: cálculo en grupo, reduce Otras funciones del mismo tipo: > MPI_Allreduce(…); > MPI_Reduce_scatter(…); > MPI_Scan(…); ALLREDUCE butterfly, 3 pasos (log P) Programación de Sistemas Paralelos MSIA – IF - EHU 3 63

MPI CG: sincronización 3 BARRIER: sincronización global entre los procesos del comunicador. > MPI_Barrier(comm); La función se bloquea hasta que todos los procesos del comunicador la ejecutan. Programación de Sistemas Paralelos MSIA – IF - EHU 3 64

MPI Comunicación en grupo Ejemplo: V(i) = V(i) * V(j) (Leer N; sum = 0); for (j=0; j<N; j++) sum = sum + V[j]; for (i=0; i<N; i++) V[i] = V[i] * sum; 1. 2. 3. 4. 5. 6. 7. 8. Leer N (el pid = 0) Broadcast de N/npr (tamaño del vector local) Scatter del vector V (trozo correspondiente) Cálculo local de la suma parcial Allreduce de sumas parciales (todos obtienen suma total) Cálculo local de V(i)*sum Gather de resultados Imprimir el resultado (el pid = 0) Programación de Sistemas Paralelos MSIA – IF - EHU 3 65

Índice 1. 2. 3. 4. Introducción. Funciones MPI básicas. Otros modos de envío/recepción. Comunicación en grupo. 5. Tipos de datos derivados vector, indexed, struct / packed 6. Comunicadores y topologías. 7. Performance, debugging, profiling. . . Programación de Sistemas Paralelos MSIA - IF - EHU

MPI Tipos de datos derivados La comunicación entre procesos es costosa (en función de la red). Por ello, es mejor enviar un paquete con tres datos que tres paquetes con un dato cada uno. Las funciones Send y Recv indican explícitamente la dirección de comienzo del mensaje y el número de elementos que lo componen, pero hay una restricción: deben ser elementos consecutivos y del mismo tipo. Programación de Sistemas Paralelos MSIA – IF - EHU 3 67

MPI Tipos de datos derivados 3 68 Ejemplo: enviar la fila 2 de la matriz A, de P 0 a P 1 int A[N][M]; . . . orig = 0; dest = 1; if (pid == orig) MPI_Send(&A[2][0], M, MPI_INT, dest, 0, MPI_COMM_WORLD); else if (pid == dest) MPI_Recv(&A[2][0], M, MPI_INT, orig, 0, MPI_COMM_WORLD, &info); Pero, ¿cómo se envía una columna en un solo mensaje? ¿cómo se envían en un mensaje datos de tipos diferentes? Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Tipos de datos derivados 3 Tenemos dos soluciones: 1. Definir nuevos tipos de datos, en los que se permita agrupar datos de diferente tipo, tamaño. . . para formar un mensaje con cierta “estructura”. 2. “Empaquetar” los datos que hay enviar (que en general serán de diferente tipo, tamaño y estructura) en un único paquete, que el receptor deberá desempaquetar de manera adecuada. Programación de Sistemas Paralelos MSIA – IF - EHU 69

MPI Tipos de datos derivados 3 1. Definición de tipos derivados El proceso de generación de nuevos tipos de datos se efectúa mediante dos funciones: 1. definición del tipo de datos 2. creación del tipo (commit) Los nuevos tipos de datos que se crean se declaran como MPI_Datatype. Veamos la opciones que disponemos. Programación de Sistemas Paralelos MSIA – IF - EHU 70

MPI TDD: vector 3 1 a. Tipo “vector” Se define un vector de n elementos, del mismo tipo y tamaño, a distancia (stride) constante. (normalmente un subconjunto de un array mayor). . . > MPI_Type_vector(num_elem, tam, stride, tipo, &nuevo_tipo); El nuevo tipo contiene num_elementos de tamaño tam, a distancia stride uno de otro. [ - MPI_Type_contiguous(num_elem, tipo, &nuevo_tipo); ] Programación de Sistemas Paralelos MSIA – IF - EHU 71

MPI TDD: vector 3 72 Ejemplo: enviar la columna 2 de la matriz A, de P 0 a P 1. int A[N][M]; MPI_Datatype Columna; . . . MPI_Type_vector(N, 1, M, MPI_INT, &Columna); MPI_Type_commit(&Columna); orig = 0; dest = 1; if (pid == orig) MPI_Send(&A[0][2], 1, Columna, dest, 0, MPI_COMM_WORLD); else if (pid == dest) MPI_Recv(&A[0][2], 1, Columna, orig, 0, MPI_COMM_WORLD, &info); Programación de Sistemas Paralelos MSIA – IF - EHU OJO: 1 columna

MPI TDD: indexed 3 1 b. Tipo “indexed” Se define un vector de n elementos, del mismo tipo, con tamaño y stride variable. > MPI_Type_indexed(num_elem, tam, desp, tipo, &nuevo_tipo); tam[]: array que contiene el número de componentes de cada elemento que forma el nuevo tipo. desp[]: array que contiene el desplazamiento necesario para acceder desde el comienzo del nuevo tipo a cada elemento (de tipo MPI_Aint). Programación de Sistemas Paralelos MSIA – IF - EHU 73

MPI TDD: indexed 3 74 Ejemplo: enviar de P 0 a P 1 el triángulo superior de la matriz A. int A[N][M], T[N][M]; MPI_Datatype Mtri; . . . M N for(i=0; i<N; i++) { long_bl[i] = M - i; desp[i] = (M+1) * i; } MPI_Type_indexed (N, long_bl, desp, MPI_INT, &Mtri); MPI_Type_commit (&Mtri); MPI_Send(A, 1, Mtri, 1, 0, MPI_COMM_WORLD); else if (pid == 1) MPI_Recv(T, 1, Mtri, 0, 0, MPI_COMM_WORLD, &info); if (pid == 0) Programación de Sistemas Paralelos MSIA – IF - EHU

MPI TDD: struct 3 1 c. Tipo “struct” Es un caso más general, en el que se agrupan n elementos de tamaño y tipo diferente. Por ejemplo, P 0 tiene que enviar a todos los procesadores tres parámetros: A y B, flotantes, y C, entero. Podemos formar un “paquete” con los tres parámetros y efectuar un único envío (BC). Para ello construimos un struct con: - número de elementos - tipo de cada elemento - desplazamiento de cada elemento desde el origen Programación de Sistemas Paralelos MSIA – IF - EHU f f i A B C 2 6 75

MPI TDD: struct 3 1 c. Tipo “struct” La función para definir el tipo es: > MPI_Type_create_struct(num_elem, tam, desp, tipo, &nuevo_tipo); tam[]: número de componentes de cada elemento que forma el nuevo tipo. desp[]: desplazamiento necesario para acceder desde el comienzo del nuevo tipo a cada elemento (MPI_Aint). tipo[]: tipo de cada elemento (MPI_Datatype). > MPI_Get_address (&A, &dir. A) Devuelve la dirección de A en dir. A (de tipo MPI_Aint) Programación de Sistemas Paralelos MSIA – IF - EHU 76

MPI TDD: struct void Crear_Tipo 3 77 (float* A, B; int* C; MPI_Datatype* Mensaje) { int tam[3]; MPI_Aint desp[3], dir 1, dir 2; MPI_Dataype tipo[3]; // address int tam[0] = tam[1] = tam[2] = 1; tipo[0] = tipo[1] = MPI_FLOAT; tipo[2] = MPI_INT; despl[0] = 0; MPI_Address (A, MPI_Address (B, despl[1] = dir 2 MPI_Address (C, despl[2] = dir 2 . . . (A, B, C, punteros a las variables) Crear_Tipo(A, B, C, &Mensaje); &dir 1); MPI_Bcast(A, 1, Mensaje, 0, MPI_COMM_WORLD ); &dir 2); . . . - dir 1; &dir 2); - dir 1; MPI_Type_create_struct(3, tam, desp, tipo, Mensaje); MPI_Type_commit(Mensaje); } Programación de Sistemas Paralelos MSIA – IF - EHU

MPI TDD: subarrays 3 1 d. Subarrays Una submatriz de N dimensiones a partir de una de N dimensiones. Por ejemplo, un bloque 2 D de una matriz 2 D: > MPI_Type_create_subarray(. . . ); > MPI_Type_create_darray(. . . ); Programación de Sistemas Paralelos MSIA – IF - EHU 78

MPI TDD: subarrays 3 1 d. Subarrays Una submatriz de N dimensiones a partir de una de N dimensiones. Por ejemplo, un bloque 2 D de una matriz 2 D: > MPI_Type_create_subarray(ndims, tam_a, tam_sa, dir_sa, orden, tipo, &nuevo_tipo); ndims: dimensiones del array original. tam_a[], tam_sa[]: elementos en cada dimensión. dir_sa[]: comienzo del subarray. orden: MPI_ORDER_C, _FORTRAN. Programación de Sistemas Paralelos MSIA – IF - EHU 79

MPI TDD: subarrays 3 Tamaño y extensión del tipo: 1. Tamaño: número de bytes que se transmiten (sin incluir huecos). 2. Extensión: Distancia entre el primer y el último byte (incluyendo huecos). Un par de funciones MPI devuelven estos parámetros del tipo de datos. Programación de Sistemas Paralelos MSIA – IF - EHU 80

MPI TDD: packed 3 2. Empaquetamiento Alternativa a la definición de tipos: “empaquetar” los datos que hay que enviar en posiciones consecutivas de memoria. La comunicación se efectúa en tres fases: • Antes de enviar el mensaje, se van añadiendo los datos a un búfer (vector) mediante una función MPI de empaquetamiento. • Se envía el vector, que es de tipo MPI_PACKED. • El receptor desempaqueta los datos recibidos mediante la función MPI de desempaquetamiento. Programación de Sistemas Paralelos MSIA – IF - EHU 81

MPI TDD: packed 3 2. Empaquetamiento La función para empaquetar datos es: > MPI_Pack(&dat, tam, tipo, bufer, tambuf, &pos, comm); Añade a bufer (char, de tamaño tambuf) la variable dat, a partir de la posición marcada por el puntero pos. El puntero queda apuntando a la primera posición libre de bufer. Al final de las operaciones de empaquetamiento, indica el tamaño del paquete. La función MPI_Pack_size (ver manual) devuelve el tamaño mínimo necesario para empaquetar un objeto. Se puede usar para calcular el tamaño final del paquete y reservar memoria para el mismo. Programación de Sistemas Paralelos MSIA – IF - EHU 82

MPI TDD: packed 2. Empaquetamiento La función para desempaquetar datos es: > MPI_Unpack(bufer, tambuf, &pos, &dat, tam, tipo, comm); Recupera de bufer (apuntado por pos) la variable dat del tamaño y tipo indicado (pos queda apuntando a la siguiente variable). Tambuf debe ser suficiente para quepa el mensaje recibido. Programación de Sistemas Paralelos MSIA – IF - EHU 3 83

MPI TDD: packed 3 void Leer_Datos (float* A, B; int* C; int pid) { char bufer[100]; int pos; if (pid == 0) { printf(“-> A, B y Cn”); scanf(“%f %f %d”, A, B, C); pos = 0; // A, B, C, punteros a las vbles. MPI_Pack(A, 1, MPI_FLOAT, bufer, 100, &pos, MPI_COMM_WORLD ); MPI_Pack(B, 1, MPI_FLOAT, bufer, 100, &pos, MPI_COMM_WORLD ); MPI_Pack(C, 1, MPI_INT, bufer, 100, &pos, MPI_COMM_WORLD ); MPI_Bcast(bufer, pos, MPI_PACKED, 0, MPI_COMM_WORLD); } else { MPI_Bcast(bufer, 100, MPI_PACKED, 0, MPI_COMM_WORLD); pos = 0; MPI_Unpack(bufer, 100, &pos, A, 1, MPI_FLOAT, MPI_COMM_WORLD ); MPI_Unpack(bufer, 100, &pos, B, 1, MPI_FLOAT, MPI_COMM_WORLD ); MPI_Unpack(bufer, 100, &pos, C, 1, MPI_INT, MPI_COMM_WORLD ); } } Programación de Sistemas Paralelos MSIA – IF - EHU 84

MPI TDD: resumen Para reducir el overhead de la comunicación se pueden definir “tipos de datos” que agrupen los datos a enviar en posiciones consecutivas de memoria. Especialmente útil cuando se repite el mismo tipo de comunicación una y otra vez. Un tipo derivado es básicamente un struct que se crea en ejecución y que puede pasarse como argumento a una función de comunicación. 3 Tipos: MPI_Type_vector, _indexed, _create_struct Otra alternativa es empaquetar datos y desempaquetarlos tras recibirlos (MPI_PACKED). Programación de Sistemas Paralelos MSIA – IF - EHU 85

MPI TDD: resumen 3 Lo más habitual es utilizar el mecanismo estándar de transmisión: datos consecutivos de un array. Si los datos a enviar son muchos y no consecutivos, y se envían repetidamente, lo mejor sería definir un tipo específico: - datos homogéneos: contiguous, vector, indexed - datos heterogéneos: struct Si se envían datos heterogéneos una sola vez (o pocas), lo más adecuado sería empaquetar. Programación de Sistemas Paralelos MSIA – IF - EHU 86

MPI TDD: resumen 3 Matching de tipos Send y Recv especifican el tipo de los datos que se envían y reciben. Se llama firma (signature) de tipos a la secuencia {t 0, t 1. . . , tn-1}, donde ti es el tipo del elemento i. El tipo no tiene por qué ser el mismo en ambas funciones, pero la firma de tipos del tipo de datos especificado en Recv tiene que tener al menos tantos elementos como la de Send, y los tipos han de ser iguales: es decir, se deben recibir al menos tantos datos como se envían y del mismo tipo. Ojo: en las funciones colectivas el tipo debe ser el mismo! Programación de Sistemas Paralelos MSIA – IF - EHU 87

MPI TDD: resumen 3 Matching de tipos El paquete de datos lleva los datos sin “estructura”. La estructura se “recompone”, si se desea, al recibirlos. Por ejemplo, enviamos N elementos de una columna de una matriz utilizando el tipo columna. Si recibimos los datos con el tipo columna, se cargarán en la columna de la matriz que indiquemos. Si los recibimos como N enteros, se cargarán uno tras otro a partir de la dirección que indiquemos; si los recibimos con tipo “diagonal”, se cagarán en la diagonal; etc. Programación de Sistemas Paralelos MSIA – IF - EHU 88

Índice 1. 2. 3. 4. 5. Introducción. Funciones MPI básicas. Otros modos de envío/recepción. Comunicación en grupo. Tipos de datos derivados. 6. Comunicadores y topologías. 7. Performance, debugging, profiling. . . Programación de Sistemas Paralelos MSIA - IF - EHU

MPI Comunicadores 3 Un comunicador MPI define un grupo de procesos entre los cuales es posible el intercambio de mensajes. Cada proceso se identifica en el comunicador mediante su pid. El comunicador predefinido MPI_COMM_WORLD engloba a todos los procesos de la aplicación paralela. En muchos casos es útil definir otros grupos de procesos o comunicadores para hacer más simple la comunicación. Así, un proceso puede tener más de un pid: uno por cada grupo del que forme parte. Programación de Sistemas Paralelos MSIA – IF - EHU 90

MPI Comunicadores Un comunicador está formado, al menos, por un 3 grupo de procesos y un contexto. El contexto define un espacio propio e identificado de comunicación. Un comunicador puede incluir más datos asociados, tales como una topología, características específicas de los procesadores que lo componen, entrada/salida, etc. Para ver la utilidad de definir grupos de procesos, analicemos un ejemplo sencillo: producto de dos matrices. Programación de Sistemas Paralelos MSIA – IF - EHU 91

MPI Motivación 3 Ejemplo: C = A × B C B A x Cij = Ai, 0 B 0, j + Ai, 1 B 1, j + = . . . + Ai, i Bi, j + . . . + Ai, n-1 Bn-1, j En el caso de una matriz “densa”, hay que efectuar O(N 3) operaciones. ¿Cómo paralelizar el cálculo de manera eficiente entre P procesadores? ¿Cuál es la mejor manera de distribuir los datos entre los procesos? Objetivo: minimizar el tiempo asociado a la comunicación. Programación de Sistemas Paralelos MSIA – IF - EHU 92

MPI Motivación (A × B) 3 1. Descomposición unidimensional (filas) (P procesadores, N/P filas por procesador) P 0 C B A x = • Computación por procesador • Pero hay que añadir comunicación: N 2/P datos desde cada uno de los P-1 procesadores restantes → O(N 2). Podría ser un allgather de N 2/P datos, que se ejecuta en log P pasos. Programación de Sistemas Paralelos MSIA – IF - EHU (* y +) : O(N 3/P) 93

MPI Motivación (A × B) • Si Tcom = ti + tw N • Tejec = Tcalc + Tcom ti tiempo de inicio tw tiempo por palabra Eficiente sólo si: top >> tw o P es pequeño (<<N) Programación de Sistemas Paralelos MSIA – IF - EHU 3 94

MPI Motivación N = 100 3 ti = 100 tw tw = 100 top speed-up = Ts / Tp 100 eficiencia = Ts / (Tp*P) 1 0. 8 80 0. 6 60 0. 4 40 0. 2 20 0 20 40 60 P Programación de Sistemas Paralelos MSIA – IF - EHU 80 0 100 95

MPI Motivación (A × B) 3 2. Descomposición bidimensional: P 0 C B A x = • Computación por procesador: O(N 3/P) • Pero ahora la necesidad de comunicación es menor. Cada procesador necesita los datos de “los bloques de su fila y su columna”. Se necesita recibir 2(P 1/2 -1)(N 2/P) datos. ¿Cuál es la manera más eficiente de procesar/enviar esos datos? Programación de Sistemas Paralelos MSIA – IF - EHU 96

MPI Motivación (A × B) A 00 B 00+ A 01 B 10+ A 02 B 20 bc A 00 B 01+ A 01 B 11+ A 02 B 21 3 A 00 B 02+ A 01 B 12+ A 02 B 22 bc A 10 B 00+ A 11 B 10+ A 12 B 20 A 10 B 01+ A 11 B 11+ A 12 B 21 bc A 20 B 00+ A 21 B 10+ A 22 B 20 bc Programación de Sistemas Paralelos MSIA – IF - EHU A 20 B 01+ A 21 B 11+ A 22 B 21 A 10 B 02+ A 11 B 12+ A 12 B 22 bc A 20 B 02+ A 21 B 12+ A 22 B 22 bc 97

MPI Motivación (A × B) 3 Algoritmo de multiplicación (Fox): for k = 0 to P – 1 • en cada fila i, el proceso (i+k) mod N hace un broadcast de A (su trozo) al resto de procesos de la fila • operaciones locales de cálculo: Ci, j += Ai, i+k Bi+k, j • envío del trozo procesado de B al vecino de arriba Comunicación por procesador: P veces • broadcast de N 2/P datos a P - 1 procesos (se puede optimizar en log P pasos) • send de N 2/P datos Programación de Sistemas Paralelos MSIA – IF - EHU 98

MPI Motivación (A × B) Coste global (cálculo + comunicación) [ ¿y el coste de reorganizar las matrices? ] Programación de Sistemas Paralelos MSIA – IF - EHU 3 99

MPI Motivación N = 100 3 ti = 100 tw tw = 100 top speed-up = Ts / Tp 100 eficiencia = Ts / (Tp*P) 1 0. 8 80 0. 6 60 0. 4 40 0. 2 20 0 20 40 60 P Programación de Sistemas Paralelos MSIA – IF - EHU 80 0 100

MPI Motivación 3 Resumen (Nx. N datos, P procesadores) N Com. : N N 2(P-1)/P N 2/P P 1/2 bloques N 2 - N 2/P = Com. : 2 N 2/P (P 1/2 -1) = N 2 2(P 1/2 -1)/P Conclusión: división 2 D es más “escalable”, pero requiere comunicaciones entre subconjuntos de procesos. Programación de Sistemas Paralelos MSIA – IF - EHU 101

MPI Creación de comunicadores Para crear grupos de procesos entre los que poder intercambiar información, hay que seguir los siguientes pasos: 1. Extraer de un comunicador inicial, com 1, el grupo de procesos asociados, gr 1: > MPI_Comm_group(com 1, &gr 1); Si com 1 es MPI_COMM_WORLD, gr 1 contendrá a todos los procesos. Programación de Sistemas Paralelos MSIA – IF - EHU 3 102

MPI Creación de comunicadores 3 103 2. Crear un nuevo grupo de procesos, gr 2, eligiendo del grupo gr 1 aquellos queremos que formen parte del nuevo comunicador: > MPI_Group_incl(gr 1, npr_gr 2, pid_gr 1, &gr 2); pid_gr 1 es un array de npr_gr 2 elementos que indica el pid de los procesos que se eligen para formar el nuevo grupo. (también se puede hacer por exclusión, con la función MPI_Group_excl) 3. Finalmente, se crea el comunicador com 2 con los procesos del grupo gr 2 extraídos del comunicador com 1: > MPI_Comm_create(com 1, gr 2, &com 2); Programación de Sistemas Paralelos MSIA – IF - EHU

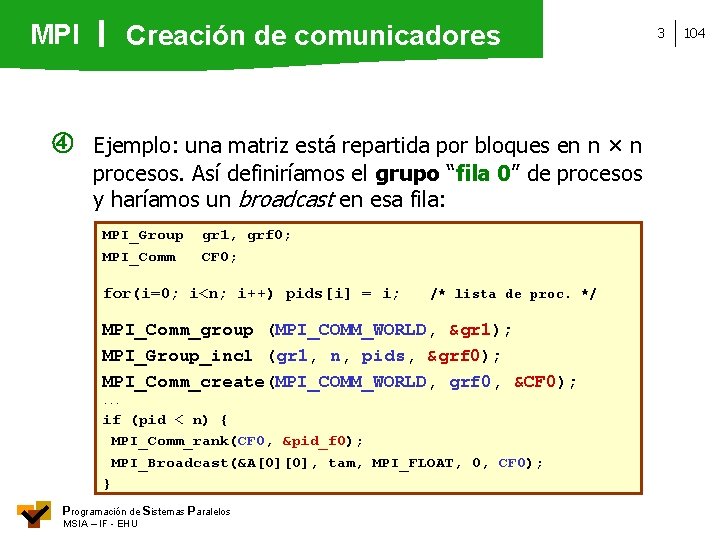

MPI Creación de comunicadores Ejemplo: una matriz está repartida por bloques en n × n procesos. Así definiríamos el grupo “fila 0” de procesos y haríamos un broadcast en esa fila: MPI_Group MPI_Comm gr 1, grf 0; CF 0; for(i=0; i<n; i++) pids[i] = i; /* lista de proc. */ MPI_Comm_group (MPI_COMM_WORLD, &gr 1); MPI_Group_incl (gr 1, n, pids, &grf 0); MPI_Comm_create(MPI_COMM_WORLD, grf 0, &CF 0); . . . if (pid < n) { MPI_Comm_rank(CF 0, &pid_f 0); MPI_Broadcast(&A[0][0], tam, MPI_FLOAT, 0, CF 0); } Programación de Sistemas Paralelos MSIA – IF - EHU 3 104

MPI Creación de comunicadores 3 105 Algunas precisiones: • Los grupos de procesos son variables de tipo MPI_Group y los comunicadores son de tipo MPI_Comm. • MPI_Comm_create es una operación colectiva, que debe ser llamada por todos los procesos del comunicador original (aunque no vayan a formar parte del nuevo comunicador; se les devuelve el valor MPI_COMM_NULL). • Al finalizar su uso hay que “deshacer” el comunicador, ejecutando MPI_Comm_free. • Otras funciones para trabajar con grupos: MPI_Group_rank, size, free, union, intersection. . . Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Creación de comunicadores 3 Si hay que crear comunicadores “similares” a partir de uno determinado (por ejemplo filas o columnas de una estructura 2 D), podemos generarlos todos a la vez, mediante la función: > MPI_Comm_split(com 1, split_key, pid_com 1, &com 2); Los procesos de com 1 se van a agrupar en nuevos comunicadores en función de la clave con la que llamen a la función. Se crean tantos comunicadores como claves diferentes se utilicen, todos con el mismo nombre com 2. Programación de Sistemas Paralelos MSIA – IF - EHU 106

MPI Creación de comunicadores 3 107 Ejemplo: crear comunicadores para todas las filas de un grupo de n × n procesos: // pid = identificador en el comunicador global mi_fila = pid / n; MPI_Comm_split(MPI_COMM_WORLD, mi_fila, pid, &CFILA); Si había 3× 3 procesos, ahora tendremos un nuevo comunicador en el que el grupo de procesos es diferente en función de quién lo use: {0, 1, 2} en P 0, P 1, P 2 / {3, 4, 5} en P 3, P 4, P 5 / {6, 7, 8} en P 6, P 7, P 8. Se trata de una función colectiva; todos los procesos del comunicador original tienen que ejecutarla. Si un proceso no va a formar parte de los nuevos comunicadores, llama a la función con la clave MPI_UNDEFINED (formará parte del comunicador MPI_COMM_NULL). Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Topologías 3 Un comunicador puede incluir, además del grupo y el contexto, otro tipo de información o atributos; por ejemplo, una topología (virtual). No se refiere a la red de comunicación, sino a una manera alternativa de identificar a los procesos de un comunicador. Se genera un nuevo comunicador. Dos tipos: cartesian y graph. Programación de Sistemas Paralelos MSIA – IF - EHU 108

MPI Topologías 3 Por ejemplo, si queremos trabajar con una distribución 2 D de datos, podemos definir una “retícula” de procesos (p. e. , de 4 x 4 si tenemos 16 procesadores). Para definir un comunicador con una “malla” global tenemos que indicar: • número de dimensiones (2) • elementos por dimensión (4) • ¿cadenas (0) o anillos (1)? • optimización (ajuste a la red física) Programación de Sistemas Paralelos MSIA – IF - EHU 109

MPI Topologías Ejemplo: definir un comunicador con topología toro MPI_Comm CTORO . . . opt = 1; ndim = 2; kdim[0] = kdim[1] = 4; c_a[0] = c_a[1] = 1; MPI_Cart_create (MPI_COMM_WORLD, ndim, kdim, c_a, opt, &CTORO); kdim: número de procesos en cada dimensión. c_a: 0 → malla; 1 → toro; CTORO es un nuevo comunicador que engloba a los mismos procesos que MPI_COMM_WORLD, pero que añade coordenadas cartesianas a los procesos. Programación de Sistemas Paralelos MSIA – IF - EHU 3 110

MPI Topologías Ahora podemos trabajar con una identificación doble de los procesos: el pid en el nuevo comunicador, y las coordenadas cartesianas de la topología asociada. Dos funciones permiten pasar de una a otra: > MPI_Cart_coords(com 2, pid 2, dim, coord); com 2: pid 2: dim: coord: nuevo comunicador con topología identificador del proceso en el nuevo comunicador número de dimensiones array donde se devuelven las coordenadas > MPI_Cart_rank(com 2, coord, pid); Programación de Sistemas Paralelos MSIA – IF - EHU 3 111

MPI Topologías 3 Se pueden obtener las direcciones de los “vecinos” en la topología: > MPI_Cart_shift(com, direc, desp, &orig, &dest); dir: dimensión en la queremos buscar los vecinos desp: distancia del vecino &orig, &dest: vecinos segun el despl (orig, yo, dest) Programación de Sistemas Paralelos MSIA – IF - EHU 112

MPI Topologías 3 113 Se puede dividir (split) una retícula en otras de menos dimensiones (p. e. , una malla de dos dimensiones en sus columnas o filas), y crear así nuevos comunicadores: > MPI_Cart_sub(cart_comm, free_coords, new_comm); A partir del comunicador que tiene asociada la topología, se crean comunicadores en función del array booleano free_coords: 0 → se considera esa coordenada 1 → no se tiene en cuenta (free) Por ejemplo, de una malla de n × n procesos se pueden crear los comunicadores “fila” haciendo: free_coord[0] = 0; free_coord[1] = 1; (al revés, las columnas). Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Topologías 3 114 Un conjunto de funciones similares permite añadir un “grafo” subyacente a un determinado grupo de procesos. En resumen Un comunicador representa a un grupos de procesos que se reconocen entre sí como posible origen y destino de sus comunicaciones. Una topología es un mecanismo alternativo de identificación “lógica” de procesos dentro de un grupo, que genera un nuevo comunicador y, en su caso, subgrupos. Programación de Sistemas Paralelos MSIA – IF - EHU

MPI Topologías Resumen de las funciones prinicipales (hay más funciones, mirar manual) que permiten crear comunicadores y topologías: > MPI_Comm_group/create/split/free > MPI_Group_incl/excl/rank/free > MPI_Cart_create/rank/coords/sub Programación de Sistemas Paralelos MSIA – IF - EHU 3 115

Índice 1. 2. 3. 4. 5. 6. Introducción. Funciones MPI básicas. Otros modos de envío/recepción. Comunicación en grupo. Tipos de datos derivados. Comunicadores y topologías. 7. Performance, debugging, profiling Programación de Sistemas Paralelos MSIA - IF - EHU

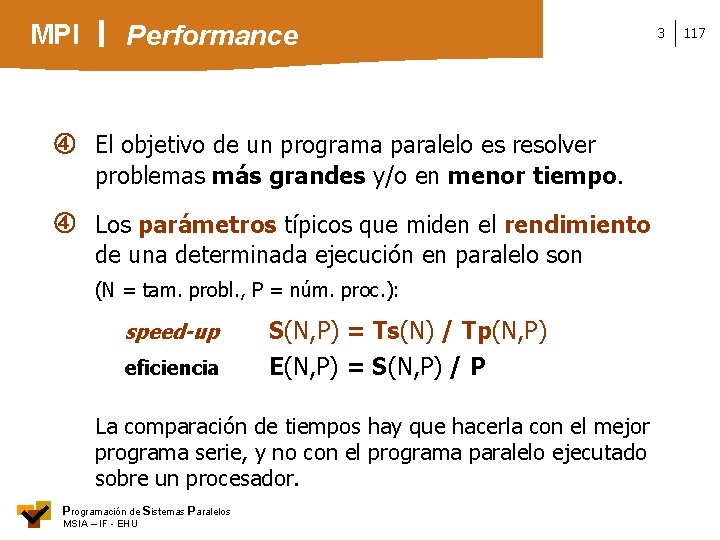

MPI Performance El objetivo de un programa paralelo es resolver problemas más grandes y/o en menor tiempo. Los parámetros típicos que miden el rendimiento de una determinada ejecución en paralelo son (N = tam. probl. , P = núm. proc. ): speed-up eficiencia S(N, P) = Ts(N) / Tp(N, P) E(N, P) = S(N, P) / P La comparación de tiempos hay que hacerla con el mejor programa serie, y no con el programa paralelo ejecutado sobre un procesador. Programación de Sistemas Paralelos MSIA – IF - EHU 3 117

MPI Performance 3 S debería estar entre 0 y P (E, entre 0 y 1) S = P es el caso ideal. En todo caso, lo mejor es que S sea una función lineal de P (escalabilidad). ¡pero puede ser que S < 1! (peor que el caso serie) S > P? ? Influyen otros factores, por ejemplo el hecho de que el sistema de P procesadores tenga P veces más memoria que un solo procesador. Factores que limitan el rendimiento > parte del código se ejecutará en serie (Amdahl) - a tamaño constante S 1 / (1 -f) - a tiempo constante S f*p Programación de Sistemas Paralelos MSIA – IF - EHU 118

MPI Performance 3 Factores que limitan el rendimiento Cuando se ejecuta el código en paralelo, hay que hacer más cosas que simplemente ejecutar cálculo. Lo principal, la comunicación entre procesos (y las operaciones de entrada/salida). Tp(N, P) = T_calc(N, P) + T_com(N, P) + (T_io) ts + N/B Programación de Sistemas Paralelos MSIA – IF - EHU ts = latencia (start-up) B = ancho de banda N = datos a transmitir 119

MPI Performance 3 Comunicación Tc = ts + N/B ABreal = N / Tc = = B / (1 + B*ts/N) 5000 TC 4000 1 3000 0. 8 2000 0. 6 1000 0 ABreal (x 1/B) 0. 4 N 0 1000 2000 3000 4000 5000 0. 2 0 Programación de Sistemas Paralelos MSIA – IF - EHU N 1 10 1000 104 105 120

MPI Performance Es útil/necesario solapar cálculo y comunicación en cada proceso: (a) comunicaciones no bloqueantes. (b) procesadores específicos de comunicación. Factores que limitan el rendimiento: > cálculo extra (replicado) > tiempos muertos (load balancing) (+ Tidle) Tp(N, P) = Tcal(N, P) + Tcom(N, P) + Tidle + (Tio) Programación de Sistemas Paralelos MSIA – IF - EHU 3 121

MPI Performance 3 Hay que elegir el algoritmo adecuado al problema, teniendo en cuenta el tiempo de respuesta. Error: cambiar un buen algoritmo secuencial por un algoritmo paralelo. . . ¡desastroso! Hay que analizar con cuidado el reparto de datos a los procesadores (localidad). Error: suponer que las operaciones de coma flotante son asociativas (reducciones). Programación de Sistemas Paralelos MSIA – IF - EHU 122

MPI Performance Intentar reducir el efecto de la latencia en la comunicación: • Agrupar datos en los envíos. • Aumentar el tamaño de grano de las tareas. • Utilizar las diferentes estrategias de gestión de los mensajes para reducir los tiempos muertos en la comunicación (handshake). Error: no tomar en consideración las limitaciones de buffering del sistema (dep. de la máquina!). Programación de Sistemas Paralelos MSIA – IF - EHU 3 123

MPI Debugging 3 Algunas ideas sobre debugging de programas paralelos: • es más difícil; un error puede no corresponder a un proceso, sino a una secuencia de acciones en diferentes procesos. • es imposible predecir el comportamiento de un programa erróneo, ya que los resultados cambian de ejecución a ejecución y de sistema a sistema. • la gran mayoría de los errores no tienen nada que ver con el paralelismo. Programación de Sistemas Paralelos MSIA – IF - EHU 124

MPI Debugging Procedimiento a seguir: 1. Hacer una versión serie del programa. Diseñar previamente el programa antes de escribir código, seguir un proceso incremental de pruebas, mejor ser claro que “original”. . . Utilizar las herramientas de debug de programas serie (por ejemplo, gdb). 2. Tras diseñar el programa paralelo, probarlo en un solo procesador. 3. Si es correcto, probarlo con más procesadores. Programación de Sistemas Paralelos MSIA – IF - EHU 3 125

MPI Debugging Los problemas específicos están relacionados casi siempre con la “sincronización” de los procesos: • Carreras (races) Los programas paralelos pueden ofrecer resultados no deterministas, que cambian de ejecución a ejecución. • Bloqueos (deadlocks) Los procesos se bloquean en operaciones de comunicación que no se completan. Por ejemplo: + intentar recibir datos con Recv pero no enviarlos. + parámetros no correctos en las funciones de comunicación: direcciones de origen/destino, tags. . . Programación de Sistemas Paralelos MSIA – IF - EHU 3 126

MPI Debugging 3 Ante un determinado problema, tres líneas a seguir: 1. Leer el código detenidamente, e intentar deducir cómo se comporta el programa paralelo (si es sencillo y sabemos más o menos dónde puede estar el error). 2. Tracear el programa mediante (printf); etiquetar los mensajes con el nodo y hacer flush(stdout); . . . Ojo: la introducción de trazas puede modificar el comportamiento del programa. Es útil imprimir los parámetros de comunicación antes de enviar los mensajes y cuando se reciben. Programación de Sistemas Paralelos MSIA – IF - EHU 127

MPI Debugging 3 Ante un determinado problema, tres líneas a seguir: 3. Usar un debbuger simbólico: Total. View, gdb. . . Casi todas las funciones MPI devuelven un código que puede ayudar a identificar problemas. Manejadores de errores (error handler, EH) - MPI_ERRORS_ARE_FATAL: el programa aborta. - MPI_ERRORS_RETURN: devuelve un código de error. Los EH están asociados a los comunicadores (recuerda que un comunicador puede llevar parámetros “cacheados”, como, por ejemplo, una topología). Un ejemplo: Programación de Sistemas Paralelos MSIA – IF - EHU 128

MPI Debugging int cod_err; cod_err = MPI_Errhandler_set (MPI_COMM_WORLD, MPI_ERRORS_RETURN); char mens_err[MPI_MAX_ERROR_STRING]; int long_mens; cod_err = MPI_Broadcast (&x, 1, MPI_INT, 0, comm); if (cod_err != MPI_SUCCESS) { MPI_Error_string (cod_err, mens_err, &long_mens); fprintf (stderr, “Error BC = %sn”, mens_err); fprintf (stderr, “Agur Benhurn”); MPI_Abort (MPI_COMM_WORLD, -1); // -1: error_code } Programación de Sistemas Paralelos MSIA – IF - EHU 3 129

MPI Profiling 3 De cara a mejorar el rendimiento del programa, tenemos que identificar qué partes del mismo son las responsables de la mayor parte del tiempo de ejecución: hay que obtener un “perfil”. Obviamente, para obtener un buen rendimiento debemos de partir de un buen algoritmo. Hay que medir tiempos: - gettimeofday, MPI_Wtime… - barreras (? ) - modificar las funciones MPI, para incluir toma de tiempos (PMPI) Programación de Sistemas Paralelos MSIA – IF - EHU 130

MPI Profiling 3 Usar alguna herramienta específica de profiling: • gprof (serie) • Total. View, Paragraph, Pablo, Vampir, Paradyne… (INTEL, KAI, Porland, PALLAS…) • jumpshot (xmpi / lam) Se puede analizar el tiempo de ejecución de cada función MPI, los patrones de comunicación. . . Programación de Sistemas Paralelos MSIA – IF - EHU 131

MPI Jumpshot es una aplicación que permite analizar “gráficamente” el comportamiento de programas paralelos (MPICH / MPE) que se han ejecutado previamente y de los que se ha obtenido un fichero tipo “log”. Para generar el fichero log podemos añadir puntos de muestreo en lugares concretos (añadiendo funciones de MPE), o, en casos sencillos, tomar datos de todas las funciones MPI: > mpicc –mpe=mpilog –o p 1. c > mpiexec –n num_proc p 1 Programación de Sistemas Paralelos MSIA – IF - EHU 3 132

MPI Jumpshot Al ejecutar el programa se genera el fichero p 1. clog 2, que, transformado a formato slog 2, puede analizarse mediante jumpshot 4 > clog 2 TOslog 2 p 1. clog 2 > jumpshot Veamos unos ejemplos de uso de jumpshot. Programación de Sistemas Paralelos MSIA – IF - EHU 3 133

Comunicación one-sided Hemos analizado las funciones principales de MPI, pero hay más. Por ejemplo, MPI-2 permite generar procesos de manera dinámica, y no solamente de manera estática, tal como hemos hecho a lo largo del curso. También existen operaciones de comunicación onesided (put, get) que permiten a un proceso acceder a la memoria local de otro (con lo que podríamos utilizar un modelo de memoria compartida!). Laboratorio de Paralelismo IF - EHU

MPI-Open. MP En la mayoría de los clusters, cada nodo es un pequeño multiprocesador (4 -8 procesadores), o un procesador de cuatro a ocho núcleos con multithreading. En esos casos es interesante utilizar simultáneamente los dos modelos: MPI (paso de mensajes entre nodos de memoria privada) y Open. MP (hilos de memoria compartida). Basta con añadir a los procesos MPI las correspondientes directivas Open. MP, de tal manera que la tarea asignada a cada nodo se reparta entre los procesadores locales. Atención al modelo de memoria (variables privadas y compartidas), que es diferente en cada caso. Laboratorio de Paralelismo IF - EHU

Referencias > MPI • P. S. Pacheco: Parallel Programming with MPI. Morgan Kaufmann, 1997. • W. Gropp et al. : Using MPI. Portable Parallel Programming with the Message Passing Interface. Using MPI-2. Advanced Features of the Message Passing Interface. The MIT Press, 1999. • M. Snir et al. : MPI - The complete reference (vol. 1 /2). The MIT Press, 1998. • mpich: lam: Programación de Sistemas Paralelos MSIA - IF - EHU www-unix. mcs. anl. gov/mpi/ www. lam-mpi. org

Referencias > Gestión de un cluster • T. Sterling: Beowulf Cluster Computing with Linux. The MIT Press, 2002 • J. D. Sloan: High Performance Linux Clusters with OSCAR, Rocks, open. Mosix & MPI. O’Reilly, 2005 Programación de Sistemas Paralelos MSIA - IF - EHU
