3 OSI OSI Open System Interconnection Basic Reference

3 장 OSI 기본 참조 모델 < OSI : Open System Interconnection < Basic Reference Model : ISO-7498 < OSI 모델의 목적 Ü 기본적인 하드웨어 또는 소프트웨어의 변경 없이 서로 다 른 시스템간에 개방 통신을 위한 것 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 1

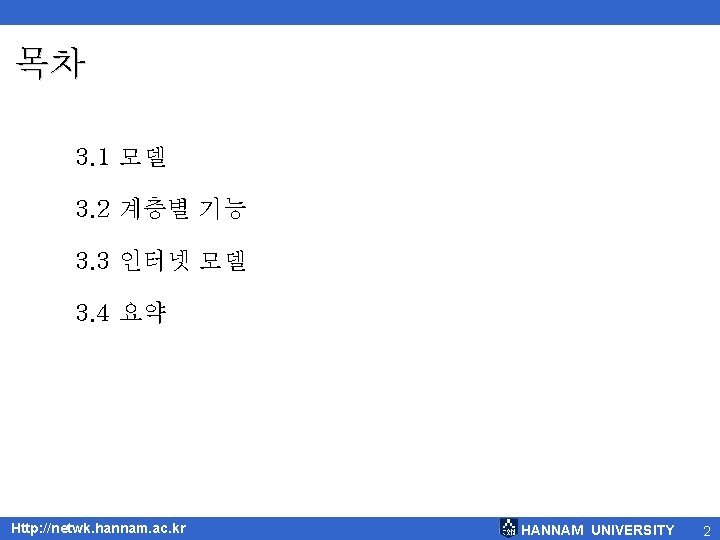

목차 3. 1 모델 3. 2 계층별 기능 3. 3 인터넷 모델 3. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 2

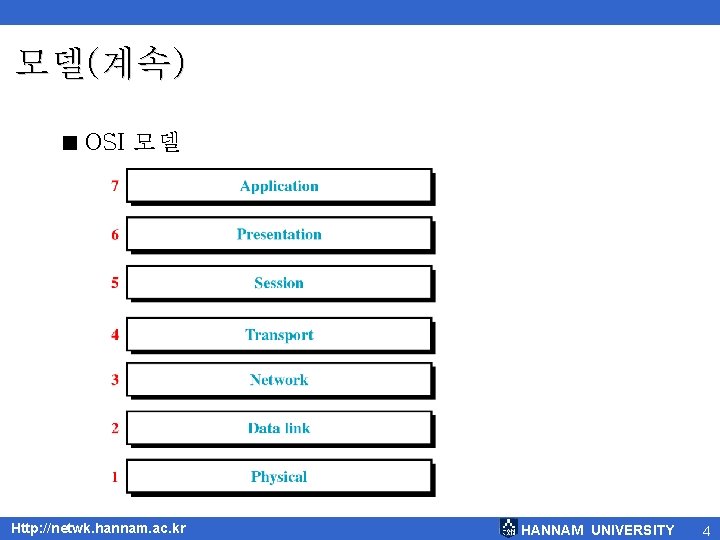

모델(계속) < OSI 모델 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 4

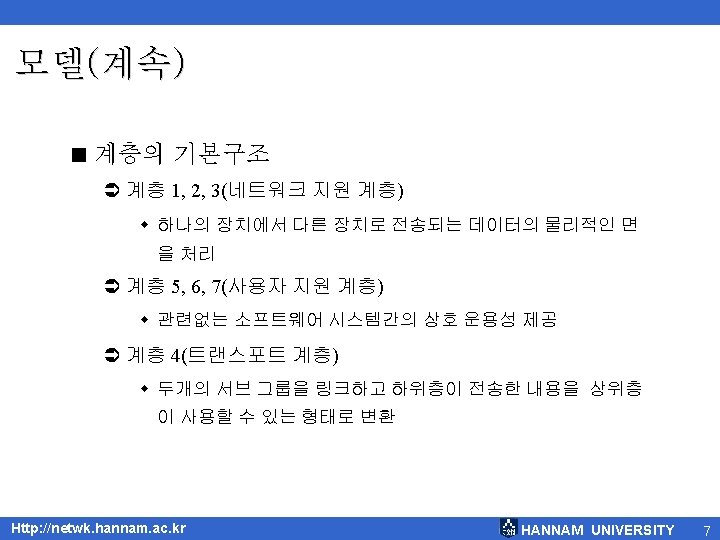

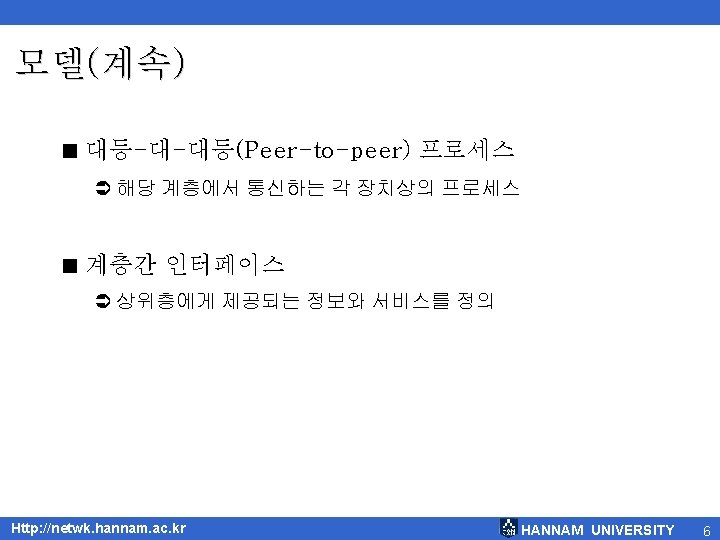

모델(계속) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 5

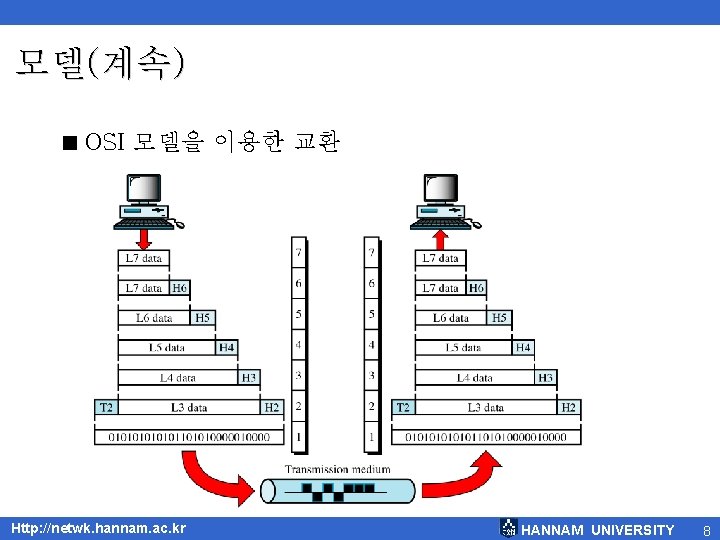

모델(계속) < OSI 모델을 이용한 교환 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 8

3. 2 계층별 기능 < 물리 층(Physical Layer) < 데이터 링크 층(Data Link Layer) < 네트워크 층(Network Layer) < 전송 층(Transport Layer) < 세션 층(Session Layer) < 표현 층(Presentation Layer) < 응용 층(Application Layer) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 9

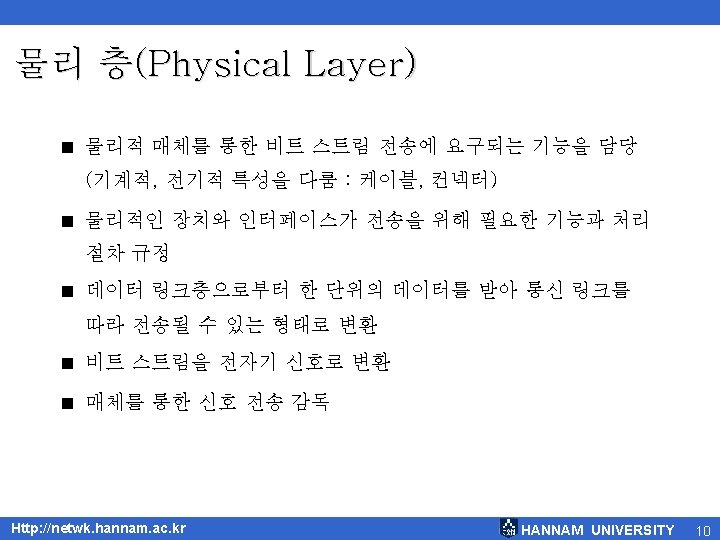

물리 층(계속) < 물리 층 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 11

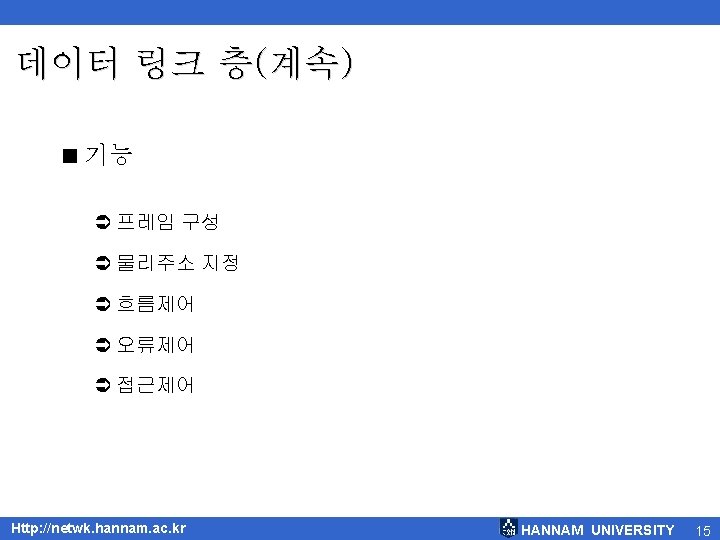

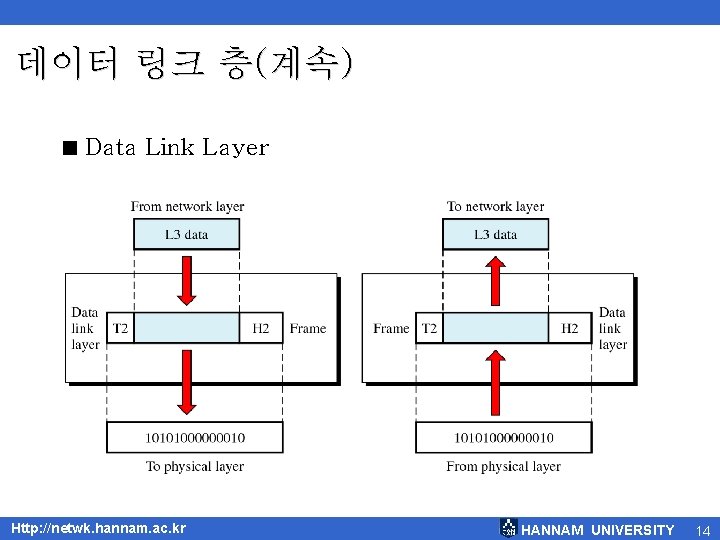

데이터 링크 층(계속) < Data Link Layer Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 14

데이터 링크 층(계속) < 예 3. 1 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 16

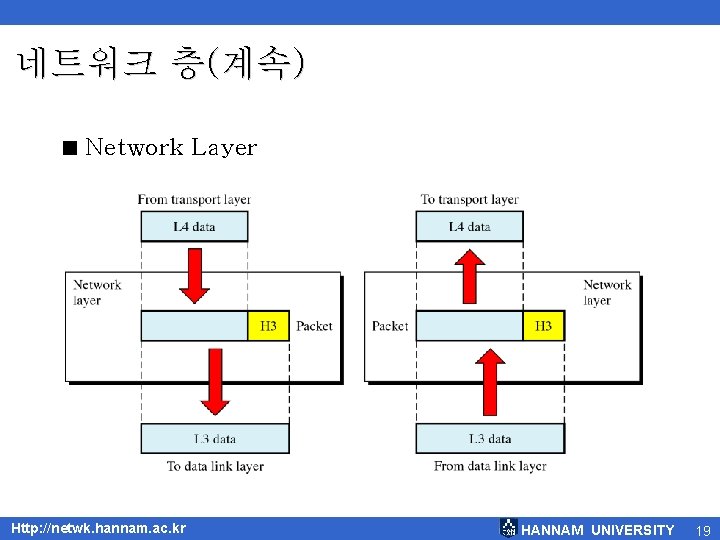

네트워크 층(계속) < Network Layer Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 19

네트워크 층(계속) < 기능 Ü 발신지-대-목적지 전달(packet) Ü 논리 주소지정(Logical addressing) Ü 라우팅(Routing) Ü 주소 변환(Address transformation) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 20

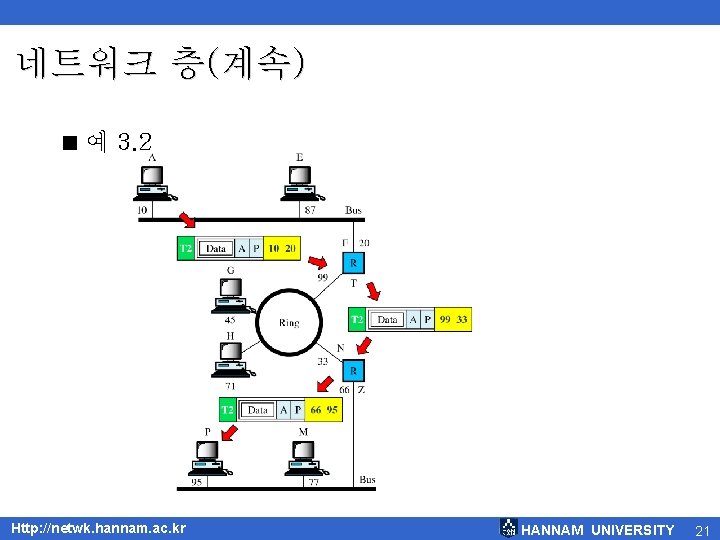

네트워크 층(계속) < 예 3. 2 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

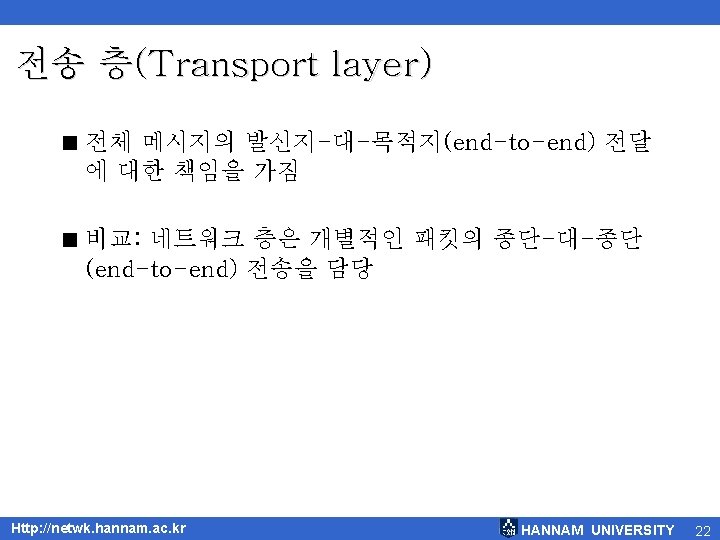

전송 층(계속) < Transport Layer Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 23

전송 층(계속) < 기능 Ü 서비스-점 주소 지정 (Service-point(port) addressing) Ü 분할과 재조립 (Segmentation and reassembly) Ü 연결 제어 (Connection control) Ü 흐름 제어 (Flow control) Ü 오류 제어 (Error control) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 24

전송 층(계속) <예 3. 3 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 25

세션 층(Session Layer) < 네트워크 대화 제어자 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 26

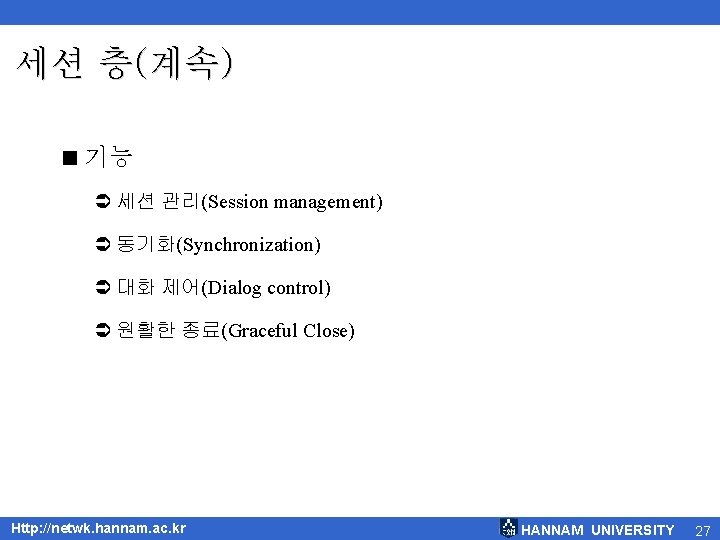

세션 층(계속) < 기능 Ü 세션 관리(Session management) Ü 동기화(Synchronization) Ü 대화 제어(Dialog control) Ü 원활한 종료(Graceful Close) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 27

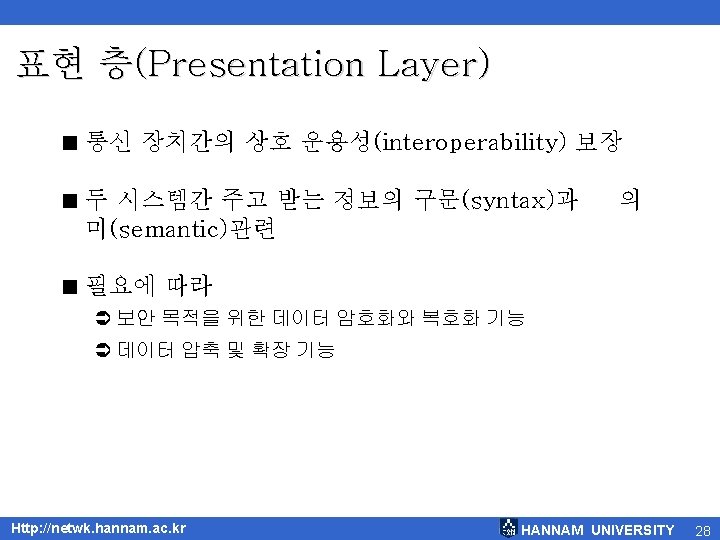

표현 층(계속) < Presentation Layer Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 29

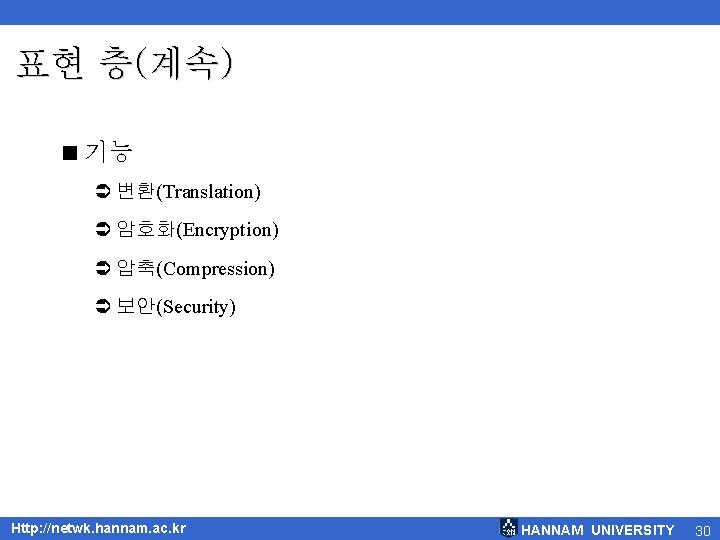

표현 층(계속) < 기능 Ü 변환(Translation) Ü 암호화(Encryption) Ü 압축(Compression) Ü 보안(Security) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 30

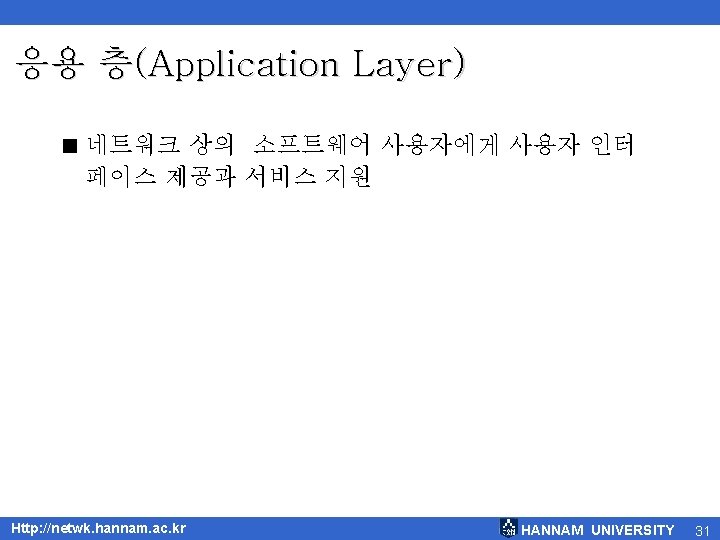

응용 층(계속) < Application Layer Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 32

응용 층(계속) < 서비스 Ü 네트워크 가상 터미널(Network virtual terminal) Ü 파일 액세스, 전송, 관리(File access, transfer, and management) Ü 우편 서비스(Mail services) Ü 디렉토리 서비스(Directory services) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 33

각 계층의 기능 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 34

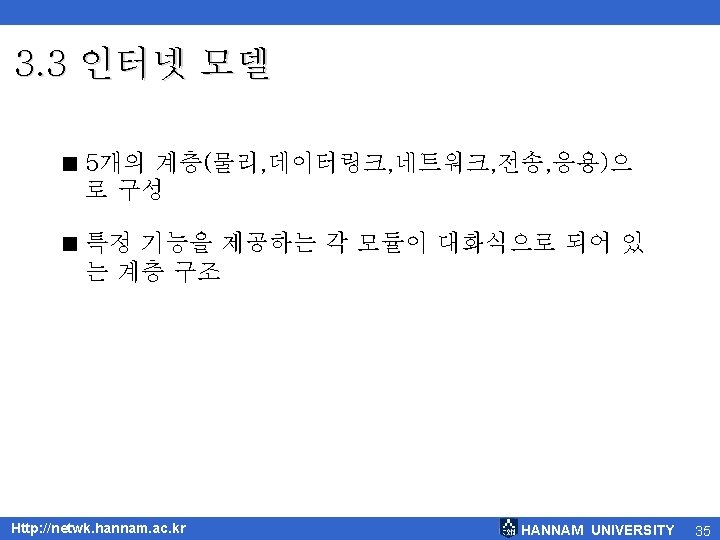

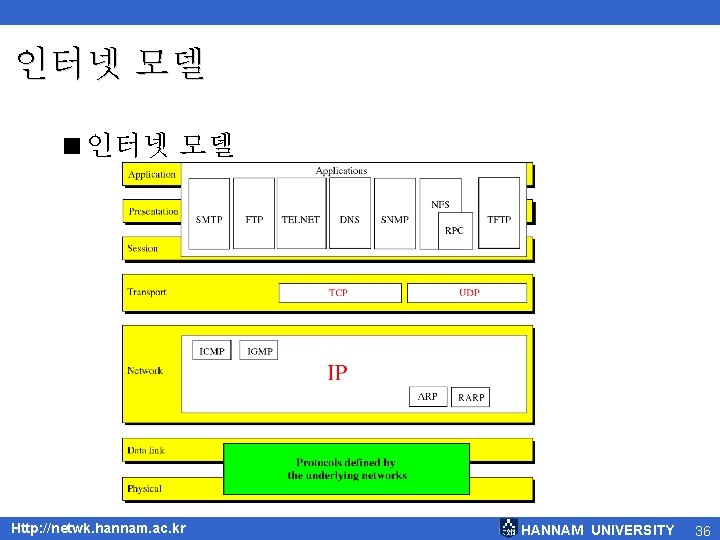

인터넷 모델 <인터넷 모델 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 36

3. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 37
