MONITOREO Y EVALUACIÓN INTRODUCCIÓN Tres grandes aspectos resultan determinantes de la demanda energética estacional y/o anual: 1. Las condiciones climáticas de cada zona bioambiental. 2. Las pautas de diseño bioambiental junto con la orientación en el terreno de la vivienda y las características de las distintas partes que constituyen la envolvente, en cuanto a su comportamiento térmico y energético. 3. Las fuentes internas de generación de calor, esto es: las personas, la iluminación y otros artefactos, junto con los hábitos o costumbres.

MONITOREO Y EVALUACIÓN OBJETIVO Monitoreo de un conjunto de 20 viviendas en cada uno de los 8 proyectos regionales, durante al menos un año, a los fines de recabar los consumos energéticos discriminados: • • • Calefacción / refrigeración Cocción de alimentos agua caliente sanitaria iluminación electrodomésticos Simultáneamente con el alcance de este objetivo, se evaluarán las condiciones de confort higrotérmico en que se encuentran los ocupantes en el interior de sus viviendas, para que los ahorros no resulten en desmedro de la calidad de vida.

TIPOS DE VIVIENDA A EVALUAR POR EL PROYECTO Viviendas Piloto • Conjunto de viviendas a construirse en cada localidad, durante el proyecto, clasificadas en tres categorías con cuatro casas por categoría con orientaciones cada 90º. • Cada categoría representa un salto creciente en las medidas de EE y ER implementadas en el diseño. • Monitoreo: registro de los consumos discriminados de gas (calefacción, cocción y calentamiento de agua), de electricidad (iluminación y tomacorrientes), por medio de dispositivos de adquisición y almacenamiento de los datos. Registro de las condiciones ambientales interiores (temperatura y humedad relativa ambiente), para poder correlacionarlos con el consumo energético en cada caso. Registro de variables climáticas.

MEDICIONES DE CONTROL Durante el proceso de construcción de las viviendas piloto, el INTI llevará a cabo inspecciones y operaciones de verificación de los materiales y componentes empleados. A la finalización de las obras, una inspección final comprobará la aptitud de las viviendas a los efectos de la evaluación energética

TIPOS DE VIVIENDA A EVALUAR POR EL PROYECTO Viviendas Laboratorio • • • 4 viviendas a construirse durante el proyecto, sin ocupar durante un año. Diseño igual a la vivienda Piloto de Categoría 1, en construcción y orientación. Objetivo: estudiar el comportamiento térmico de la vivienda de Categoría 1 para establecer el impacto de las mejoras en la envolvente de la vivienda, sin la influencia de la conducta de los usuarios.

MONITOREO - METODOLOGIA Mediciones de consumo energético en viviendas Se realizará un monitoreo durante al menos un año, mediante las mediciones de los consumos en los equipos medidores (electricidad y gas), o basados en estimaciones si se trata de un tercer combustible o de sistemas que aprovechan la utilización de energías renovables.

MONITOREO - METODOLOGIA Mediciones de consumo energético en viviendas El sistema integrado de telemedición se diseña especialmente para los requerimientos del programa. Mediante la aplicación de un software específico se almacenará y procesará la información que cada estación local reciba, y el equipo del PTM completará el trabajo a los efectos de su procesamiento y presentación formal. Módulo datalogger (en este caso ubicado sobre un medidor de caudal de agua) A este medidor de flujo se le adiciona un módulo calculador de calor del tipo que ilustra: Una aplicación de este instrumento es apta para el registro de consumos energéticos tanto de calefacción como de refrigeración.

MONITOREO - METODOLOGIA Mediciones de condiciones ambientales en viviendas Simultáneamente, en todas las viviendas se registrarán las condiciones ambientales en diferentes locales (dormitorios y estar comedor), para conocer la variación de las temperaturas y de humedades relativas que se producen durante el monitoreo.

MONITOREO - METODOLOGIA Mediciones de variables climáticas Se registrarán las variables climáticas (temperatura, humedad relativa, presión atmosférica, velocidad y dirección del viento, radiación solar, etc. ) para las localidades en que se emplazarán los distintos grupos de viviendas.

MEDICIONES DE CONTROL Obtención de imágenes termográficas Para la detección de zonas con mayor intercambio de calor, debido a: • La existencia de puentes térmicos. • Localización de sectores con deficiente o inexistente aislación térmica. • Infiltraciones de aire excesivas. • Definición del tipo de bloque/ladrillo utilizado en el mampuesto y ubicación de juntas.

MEDICIONES DE CONTROL Ensayo de estanqueidad Para el control de las infiltraciones no deseadas se realiza el ensayo de estanqueidad (Blower Door Test) que da como resultado el valor característico de hermeticidad de la envolvente de la vivienda.

EVALUACIÓN ISO TC 257/SC N Date: 2012 -07 -29 ISO_ ISO TC 257/SC /WG 3 Secretariat: SAC General rules for measurement and verification of energy savings of projects

RESULTADOS INDICADORES • El registro metódico de los consumos energéticos discriminados permitirá calcular distintos indicadores asociados al resultado de la incorporación de medidas de Eficiencia Energética y Energías Renovables aplicables en la vivienda social. • Estos indicadores persiguen comprobar la incidencia que definidas estrategias de EE e incorporación de ER en el diseño y construcción, así como también determinados factores conductuales, tendrían para reducir la emisión de gases de efecto invernadero. Por ejemplo: k. Wh/año. m 2 y t. CO 2 /año. -m 2 ó t. CO 2/ año. vivienda k. Wh/año. habitante, litros de agua caliente/habitante. año

RESULTADOS El promedio del monitoreo anual de 4 viviendas piloto de una determinada categoría de la zona bioambiental permitirá obtener resultados como los del gráfico. Por ejemplo: 16315 k. Wh/año (10, 88 t. CO 2/año), y si la vivienda tiene 60 m 2 útiles, diremos que su indicador de eficiencia es 272 k. Wh/año. m 2. En este caso, según las características de su equipamiento, el acondicionamiento del aire representa un 40, 8%

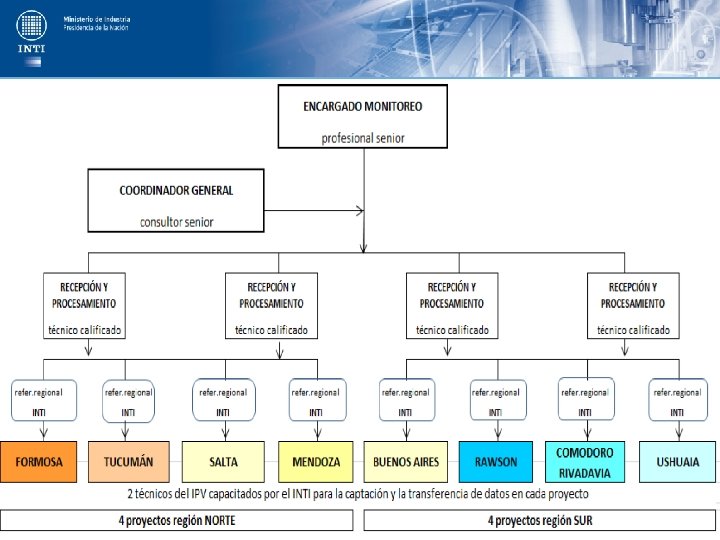

DEFINICIÓN Y PRESUPUESTACIÓN DEL INSTRUMENTAL PROTOCOLO DE MONITOREO GESTIÓN DE ADQUISICIÓN DEL INSTRUMENTAL DISEÑO DE REQUERIMIENTOS PARA LOS PILOTOS RECEPCIÓN INFORMES VERIFICACIONES TRASLADO DE ESPECIFICACIONES TÉCNICAS A LOS PROYECTISTAS COMPROBACIONES E INSPECCIONES DURANTE LA CONSTRUCCIÓN INFORMACIÓN PARA LA COLABORACIÓN Y EL COMPROMISO DE LOS USUARIOS CAPACITACIÓN TÉCNICOS IPV INSTALACIONES “IN SITU” CAPTACIÓN Y ALMACENAMIENTO DE DATOS PROCESAMIENTO DE DATOS
