3. ENERGETIKA IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA Elektronički sklop čine dva i više elektroničkih elemenata spojenih u funkcionalnu cjelinu.

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA Titrajni krug je osnovni dio oscilatora, a sastoji se od otpornika, zavojnice ili kondenzatora. a) punjenje b) pražnjenje

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA Multivibrator ili tranzistorsko treptalo je oscilator koji služi za stvaranje električnih impulsa. Shema tranzistorskog treptala

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 1. Odabir i provjera ispravnosti elektroničkih elemenata

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 2. Savijanje otpornika uz pomoć kliješta ili šablone za savijanje

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 3. Ugradnja otpornika, lemljenje i skraćivanje izvoda

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 4. Ugradnja i lemljenje kondenzatora. Obratiti pozornost na pravilni polaritet

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 5. Ugradnja i lemljenje tranzistora

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 6. Ugradnja i lemljenje dioda

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 7. Spajanje vodiča za napajanje

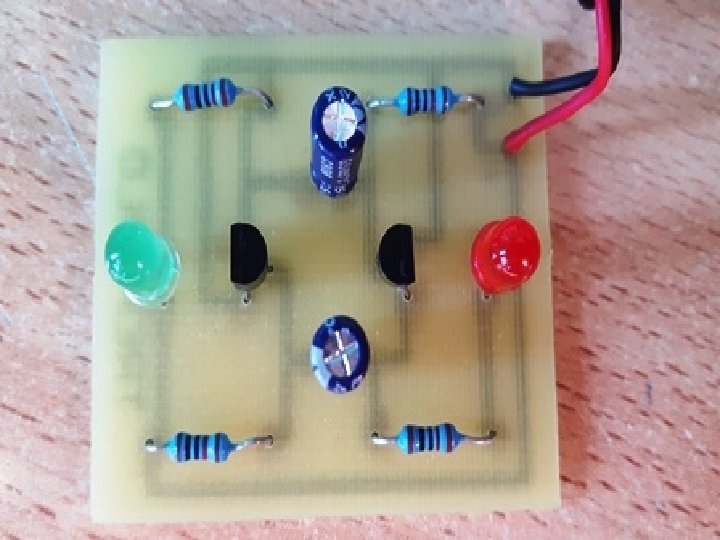

3. 3. IZRADA JEDNOSTAVNOG ELEKTRONIČKOG SKLOPA 8. Ispitivanje ispravnosti elektroničkog sklopa

Ispitivanje ispravnosti elektroničkog sklopa
