3. ENERGETIKA 3. 1. PASIVNI I AKTIVNI ELEKTRONIČKI ELEMENTI Tehnička kultura 4

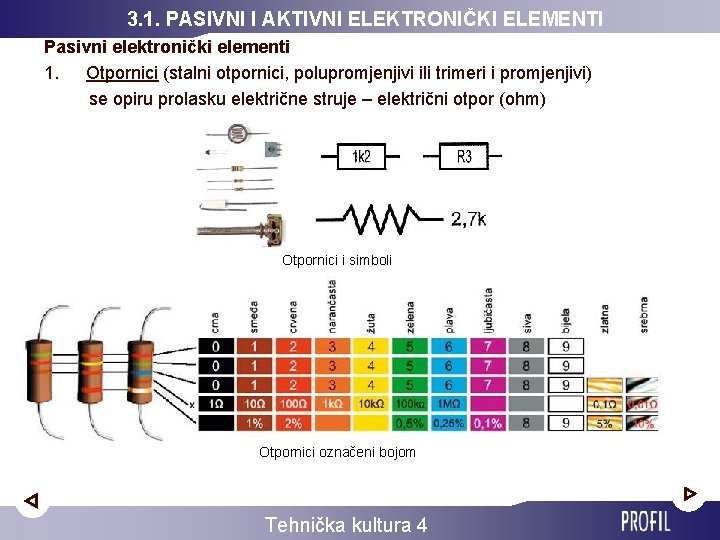

3. 1. PASIVNI I AKTIVNI ELEKTRONIČKI ELEMENTI Pasivni elektronički elementi 1. Otpornici (stalni otpornici, polupromjenjivi ili trimeri i promjenjivi) se opiru prolasku električne struje – električni otpor (ohm) Otpornici i simboli Otpornici označeni bojom Tehnička kultura 4

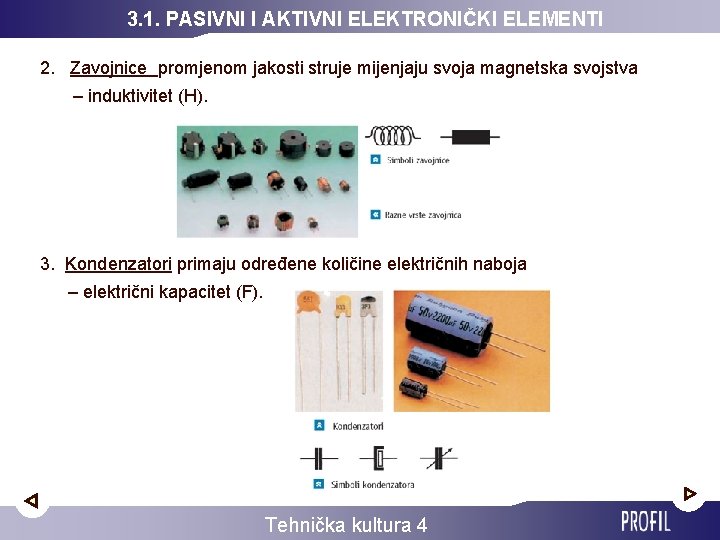

3. 1. PASIVNI I AKTIVNI ELEKTRONIČKI ELEMENTI 2. Zavojnice promjenom jakosti struje mijenjaju svoja magnetska svojstva – induktivitet (H). 3. Kondenzatori primaju određene količine električnih naboja – električni kapacitet (F). Tehnička kultura 4

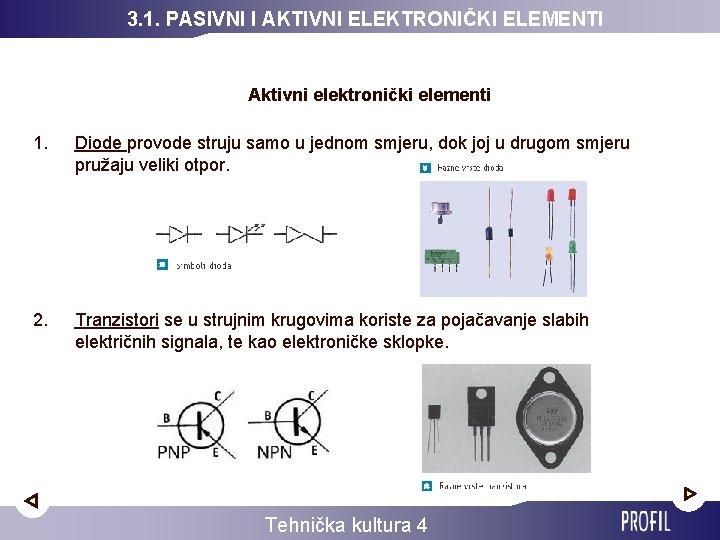

3. 1. PASIVNI I AKTIVNI ELEKTRONIČKI ELEMENTI Aktivni elektronički elementi 1. Diode provode struju samo u jednom smjeru, dok joj u drugom smjeru pružaju veliki otpor. 2. Tranzistori se u strujnim krugovima koriste za pojačavanje slabih električnih signala, te kao elektroničke sklopke. Tehnička kultura 4

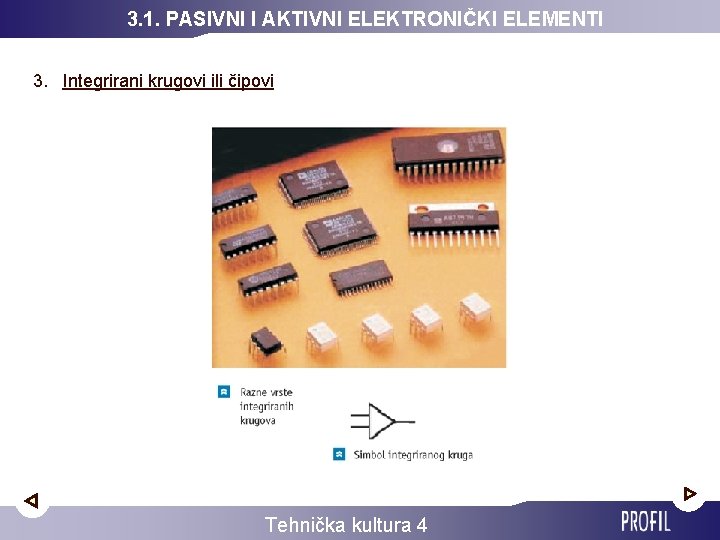

3. 1. PASIVNI I AKTIVNI ELEKTRONIČKI ELEMENTI 3. Integrirani krugovi ili čipovi Tehnička kultura 4

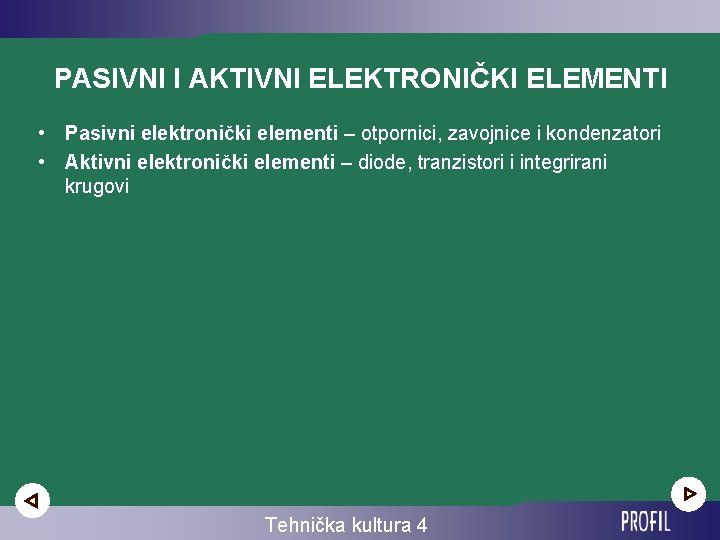

PASIVNI I AKTIVNI ELEKTRONIČKI ELEMENTI • Pasivni elektronički elementi – otpornici, zavojnice i kondenzatori • Aktivni elektronički elementi – diode, tranzistori i integrirani krugovi Tehnička kultura 4

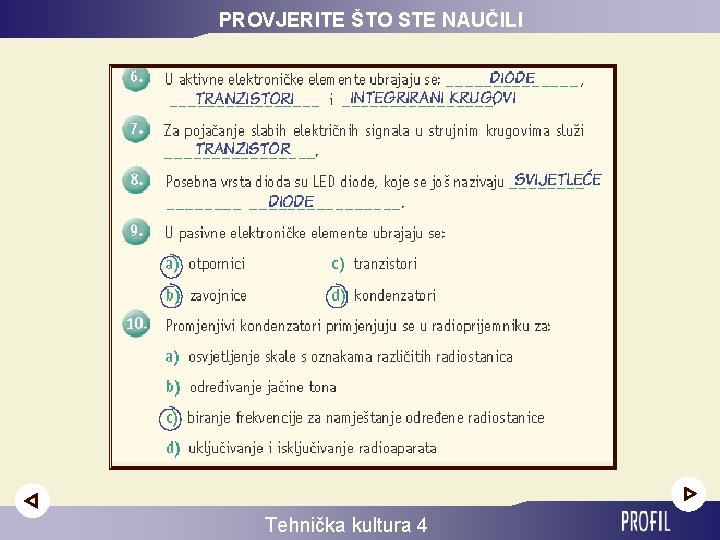

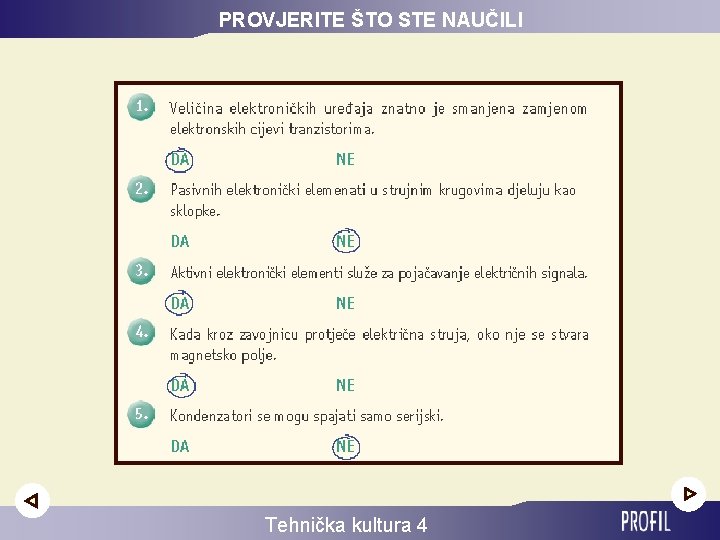

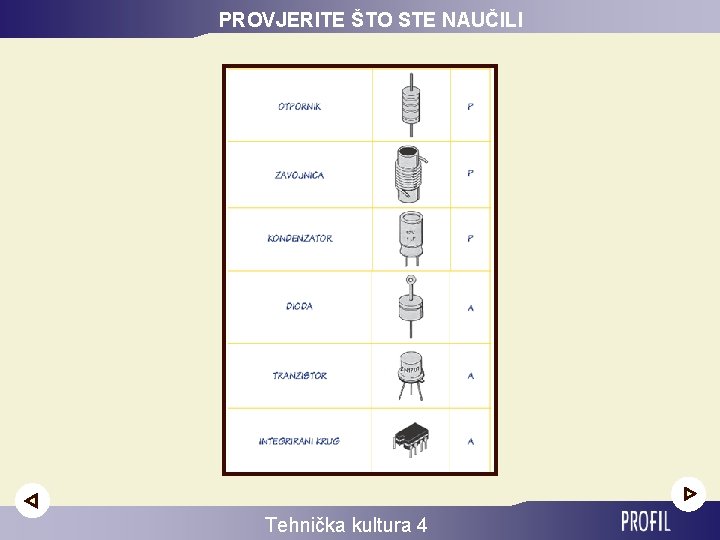

PROVJERITE ŠTO STE NAUČILI Tehnička kultura 4

PROVJERITE ŠTO STE NAUČILI Tehnička kultura 4

PROVJERITE ŠTO STE NAUČILI Tehnička kultura 4
