3 DTechnik Von Andrea Reuther Jan Pandikow Matthias
- Slides: 17
3 D-Technik Von Andrea Reuther Jan Pandikow Matthias Traut Nico Donaera
Gliederung • Allgemeines • Kameras • Anaglyphenprojektion • Polarisationsfiltertechnik • Interferenzfiltertechnik • Shuttertechnik • Anwendungsgebiete
Allgemeines • 3 -Dimensionales Sehvermögen 2 Teilbilder aus 2 Betrachtungswinkel • Stereoprojektion/Raumbildprojektion Gleiches Prinzip: 2 Teilbilder Stereokamera/2 Kameras für linkes und rechtes Auge
Kameras • • Stereokamera Triangulationskamera TOF-Kamera (time of flight) Interferometrie-Kamera
Stereokamera • zwei Kameras oder zwei Objektive im Abstand 64 mm • erzeugen zwei stereoskopische Halbbilder • stereoskopische Bilder für jedes Auge getrennt anzeigen
Anaglyphenprojektion • Griechisch: aná = auf, aufeinander glýphō = meißeln, gravieren, darstellen beide Teilbilder gleichzeitig auf dieselbe Projektionsfläche Meist nur Farbanaglyphenprojektion gemeint.
• 1853 von Wilhelm Rollmann entwickelt Überlagerung der Teilbilder mit rot-blau/grün Filter Trennung der Teilbilder mit Anaglyphenbrillen • Ende der 70 er Stephen Gibson „Deep Vision“- System mit rot-cyan Filterfarben
Funktionsweise • Einfärbung der Halbbilder in Komplementärfarben • Anaglyphenbrille mit Farbfilter, (z. B. rot-grün) • Rot-Filter löscht rotes Bild, grünes Bild wird schwarz • Grün-Filter löscht grünes Bild, rotes Bild wird schwarz
• 2 unterschiedliche Bilder Entstehung eines räumlichen Bildes Anaglyphenbild Schematische Darstellung Rot-Cyan Anaglyphenbild
Interferenztechnik
Interferenztechnik
Shuttertechnik

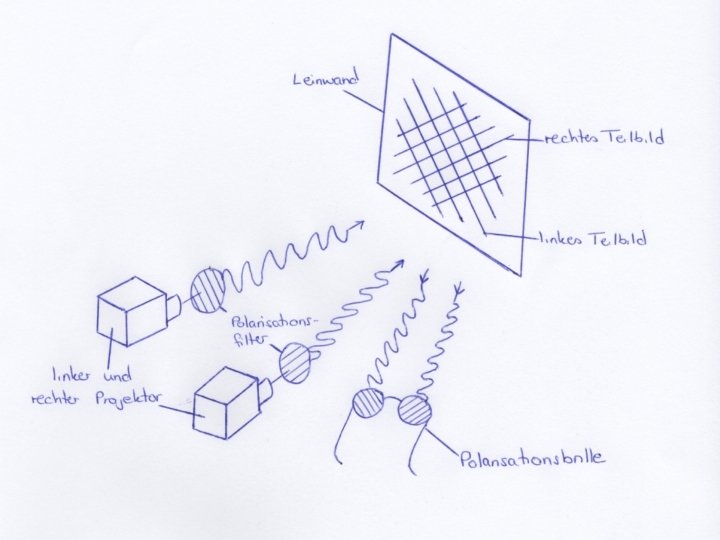

Polarisationsfiltertechnik • Am weitesten verbreitete Projektionstechnik • Beide Teilbilder auf eine Projektionsfläche • Kanaltrennung mit Hilfe von Polarisation

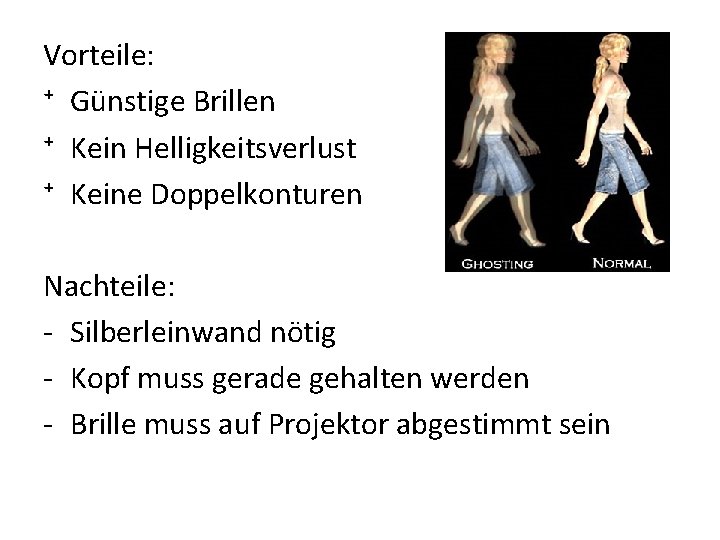

Vorteile: ⁺ Günstige Brillen ⁺ Kein Helligkeitsverlust ⁺ Keine Doppelkonturen Nachteile: - Silberleinwand nötig - Kopf muss gerade gehalten werden - Brille muss auf Projektor abgestimmt sein
Anwendungen • Endoskopie: bessere Tiefenwahrnehmung
Anwendungen • Automatisierung: Oberflächenvermessung
