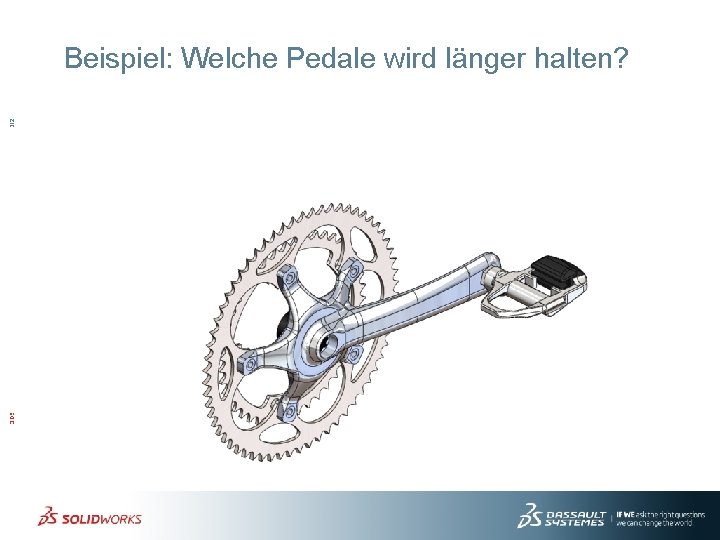

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Beispiel: Welche Pedale wird länger halten? 1

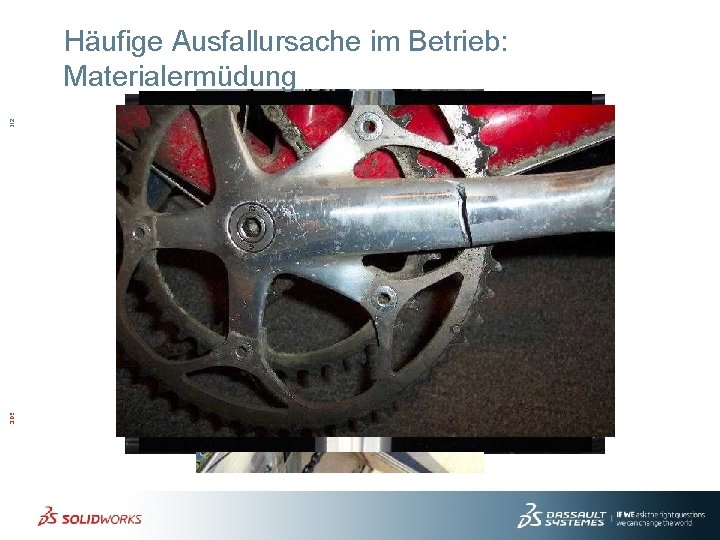

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Häufige Ausfallursache im Betrieb: Materialermüdung 2

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Gleiches Material, 3 Varianten: Welche ist die beste? 3

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Ist Haltbarkeit ein Problem? 4

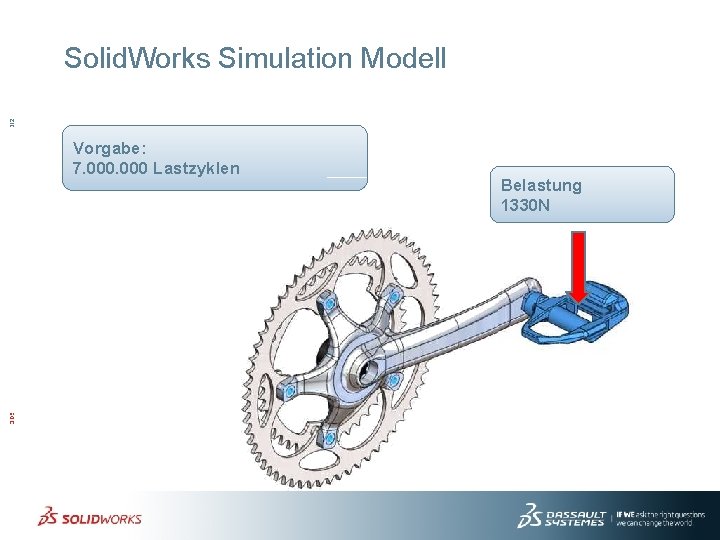

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Solid. Works Simulation Modell 5 Vorgabe: 7. 000 Lastzyklen Belastung 1330 N

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Ergebnisse Variante 1 6 Variante 1 Minimum an Zyklen 1. 500. 000 Maximale Spannung (MPa) 232 Minimaler Sicherheitsfaktor 1. 18 Maximale Verformung (mm) 4. 01 Gewicht (g) 392

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Ergebnisse Variante 2 7 Variante 1 Variante 2 Minimum an Zyklen 1. 500. 000 8. 800. 000 Maximale Spannung (MPa) 232 196 Minimaler Sicherheitsfaktor 1. 18 1. 21 Maximale Verformung (mm) 4. 01 3. 26 Gewicht (g) 392 404

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Ergebnisse Variante 3 8 Variante 1 Variante 2 Variante 3 Minimum an Zyklen 1. 500. 000 8. 800. 000 500. 000 Maximale Spannung (MPa) 232 196 247 Minimaler Sicherheitsfaktor 1. 18 1. 21 1. 11 Maximale Verformung (mm) 4. 01 3. 26 1. 49 Gewicht (g) 392 404 420

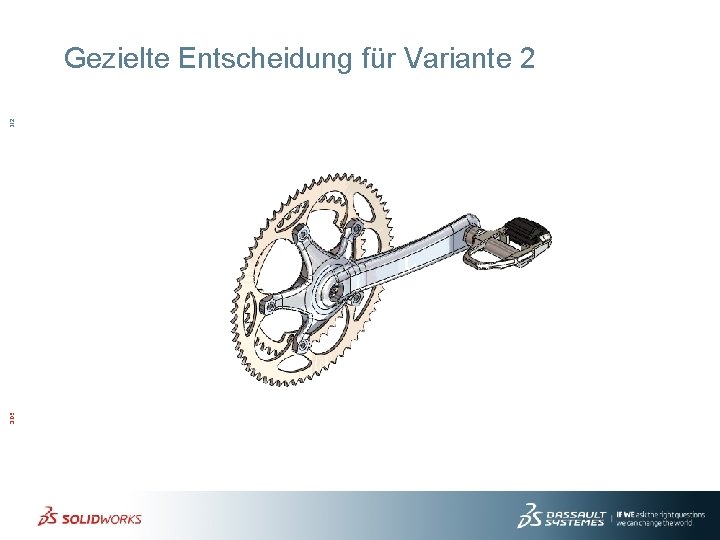

3 DS. COM/SOLIDWORKS © Dassault Systèmes | Confidential Information | 3/21/2014 | ref. : 3 DS_Document_2012 Gezielte Entscheidung für Variante 2 9
