3 DR Structural Formwork Une autre faon de
- Slides: 54
3 DR Structural Formwork® Une autre façon de construire Conférences MAROC 18 /19 Février 2003 copyright COFFRATHERM
Le PROBLEME • Le bâtiment est un enjeu : Social Politique Economique Nous n’avons pas le droit d’ignorer ces faits copyright COFFRATHERM
Le PROBLEME • Dans ce secteur, depuis quelques décennies nous sommes confrontés à : – Un besoin croissant (démographie) – Des règlements plus contraignants (à juste titre ) – Des règles économiques nouvelles (productivité) Nous n’avons pas le droit d’ignorer ces faits copyright COFFRATHERM
Le PROBLEME aujourd’hui, Les professionnels doivent donc bâtir : • Plus vite • Mieux • Moins cher Tel est l’enjeu de notre secteur copyright COFFRATHERM
HEUREUSEMENT… Le BTP est un secteur riche… • Marché : – Un marché colossal et récurant (plus de 2 milliards de m² de logements / an) • Économiquement : – 30 % de la production mondiale Ces conditions sont favorables à la R &D copyright COFFRATHERM
Les solutions • Répondre à cet enjeu c’est : – Rationaliser – Equiper – Imaginer des voies nouvelles • En tenant compte des spécificités du secteur Tradition Moyens (matériels, économiques) Ressources copyright COFFRATHERM
Les problèmes spécifiques • Main d’œuvre : – Sous qualifiée – Sous effectif • Encadrement : – Sous estimé • Besoins et ressources : – Mal répartis … copyright COFFRATHERM
Les problèmes spécifiques • Les pays « industrialisés » : Démographie stable ou en déclin Besoins : De remplacement ou de remise aux normes Moyens et ressources satisfaisants dans l’ensemble • Les pays « en développement » : Moyens (financiers et outils) en sous nombre Ressources locales non ou mal exploitées Besoins : Forte expansion de la démographie Retard de satisfaction des besoins Conséquence : Instabilité « économico-politico-sociale » copyright COFFRATHERM
Une voie pour rétablir l’équilibre La technologie copyright COFFRATHERM
Rien ne se fait en un jour, Déjà à l’origine… copyright COFFRATHERM
Au commencement, IL créa les cieux… copyright COFFRATHERM
Puis , IL créa la terre… copyright COFFRATHERM
… et le dernier jour IL créa l’Homme … copyright COFFRATHERM
Très, très longtemps après… L’Homme inventa le béton… copyright COFFRATHERM
Au bout de cette chaîne, notre technologie de coffrage filtrant vit le jour … Laissez-nous conter cette histoire… copyright COFFRATHERM
1996, Naissance du procédé filtrant Dipy® Qui constitue l’origine de notre nouvelle technologie 3 DR Structural Formwork® copyright COFFRATHERM
En premier nous avons créé le procédé coffrage Dipy® copyright COFFRATHERM

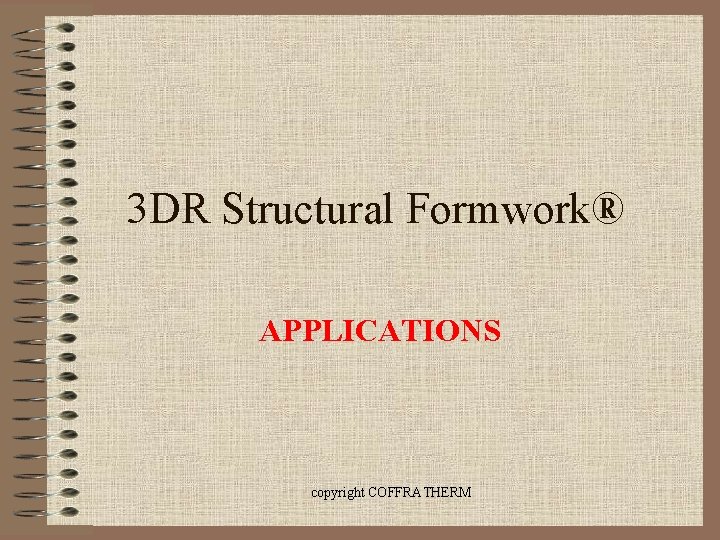

3 DR Structural Formwork® APPLICATIONS copyright COFFRATHERM
APPLICATIONS • Le procédé 3 DR est utilisable : D’une façon générale pour la réalisation de tous les ouvrages en béton • Voiles • Poutres et poteaux • Planchers copyright COFFRATHERM
APPLICATIONS • Voiles : – Très économiques pour : • • Voiles de formes complexes Voiles contre mitoyens Voiles contre existants (réhabilitation) Voiles contre terre – Rapides et économiques pour : • Voiles isolés (thermique et/ou acoustique) • Voiles à parement architectonique copyright COFFRATHERM
APPLICATIONS • Poutres et poteaux : – Très économiques pour : • Poteaux soumis à des efforts compression et flexion • Poutres de formes variables • Poteaux et poutres avec protection au feu – Rapides et économiques pour : • Ouvrages de structures chargés copyright COFFRATHERM
APPLICATIONS • Planchers : – Très économiques pour : • dalles isolées en sous face (thermique / acoustique / feu) – Rapides et économiques pour : • Dalles sans moyens de levage • Dalle en « taupe » copyright COFFRATHERM
APPLICATIONS • Dans tous les cas où : - les méthodes traditionnelles sont : • difficiles • Onéreuses à mettre en œuvre - La rapidité de réalisation est un élément prépondérant copyright COFFRATHERM
Commentaires Le procédé Coffrage Dipy® a validé le principe filtrant, Il est techniquement performant Mais son coût reste élevé, Sauf pour la réalisation d’ouvrages spécifiques Conscients de cette limite, Nous avons développé une nouvelle technologie Qui repose sur les qualités du Dipy® Son nom est : 3 DR Structural Formwork ® copyright COFFRATHERM
Commentaires (2) 3 DR Structural Formwork ® Conserve les qualités du Dipy® Et en plus il : -Accroît les qualités de l’ouvrage -Réduit les coûts de construction -Réduit les temps de mise en œuvre -Garantit la durabilité -Est mieux perçu par les services d’études et la main d’œuvre de pose Voyons maintenant les caractéristiques du 3 DR® copyright COFFRATHERM
Le procédé 3 DR Brevets N° 2. 800. 112 /2. 800. 109/2. 783. 261/02. 08398 copyright COFFRATHERM
Introduction Vous rêviez d’un coffrage qui : -Soit -manu-portable -Adaptable à toutes les formes -intègre : -Les armatures -L’isolation extérieure -Augmente : -La sécurité -La productivité -Et de plus -Rapide à mettre en œuvre -Supprime le décoffrage et le nettoyage -Protège l’environnement -Réduise vos investissements 3 DR l’a conçu pour vous copyright COFFRATHERM
Le système 3 DR : 12 possibilités et une infinité de choix de remplissages Béton Isolant Métal Peau étanche Composite Peau filtrante Cage 3 DR Peau filtrante Métal Composite Peau étanche Béton Isolant 3 DR : Le produit final le mieux adapté à votre problème copyright COFFRATHERM
1 - La cage d’armatures 3 DR copyright COFFRATHERM
La cage d’armatures 3 DR c’est : HA 5 à 8 E = 10 ou 20 cm Treillis intérieur HA 4 à 6 E = 10, 15, 20 cm Liaison continue Tri dimensionnelle Treillis inférieur HA 5 à 8 E = 10 ou 20 cm Acier 4 mm Re = 60 kg/mm² copyright COFFRATHERM
La cage d’armatures 3 DR réalise une structure Tri dimensionnelle Dans laquelle le rôle des armatures est OPTIMISE copyright COFFRATHERM
La cage d’armatures 3 DR représente de 5 à 15 kg/m² d’acier productif copyright COFFRATHERM
La cage 3 DR est livrée en panneaux de hauteur d’étage, assemblés en usine Rigide et légère, Sa mise en œuvre ne nécessite pas d’engin de levage copyright COFFRATHERM
2 - Les parois 3 DR La première face filtrante est agrafée en usine sur la cage 3 DR La seconde face est agrafée soit : - en usine -sur le chantier Afin de faciliter : - l’incorporation du second œuvre - D’acier complémentaire copyright COFFRATHERM

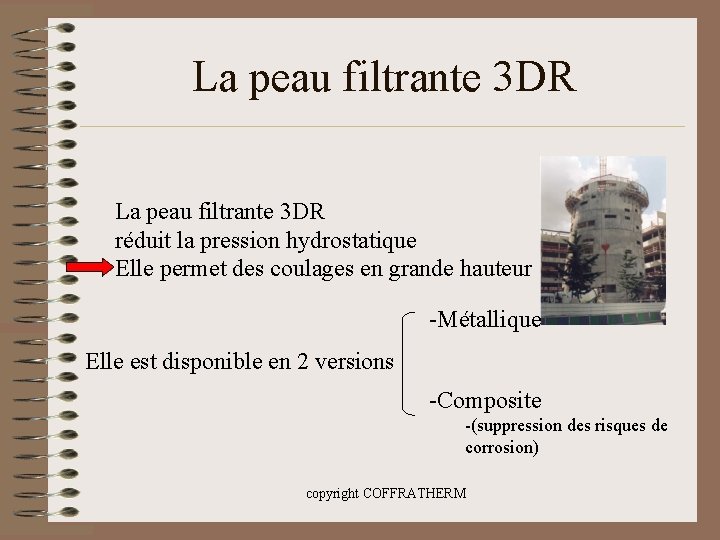

La peau filtrante 3 DR réduit la pression hydrostatique Elle permet des coulages en grande hauteur -Métallique Elle est disponible en 2 versions -Composite -(suppression des risques de corrosion) copyright COFFRATHERM
Grille filtrante en métal Très économique, son traitement galvanisé anti corrosion Est suffisant pour : -les atmosphères sèches -où les risques de corrosion sont sans conséquence copyright COFFRATHERM
Grille filtrante composite En résine armée par des fibres de polyester Elle est insensible à la corrosion Légère et souple, elle présente une résistance élevée copyright COFFRATHERM
Peau étanche 3 DR Le système 3 DR se satisfait d’une seule peau filtrante Ainsi, dans certaines applications, vous apprécierez : 1 face finie Le 3 DR 1 face isolée copyright COFFRATHERM
Peau étanche isolée La peau isolée posée en usine ou agrafée sur le chantier Permet de traiter tous les problèmes d’isolation -Acoustique -Thermique copyright COFFRATHERM
Peau étanche face finie La plupart des ouvrages en béton n’ont qu’une seule face apparente vl’autre face est cachée (voile contre terre par ex. ) v. Ou recouverte (isolation ou parements) Le 3 DR peut-être livré avec une des faces en béton brut ou architectonique copyright COFFRATHERM

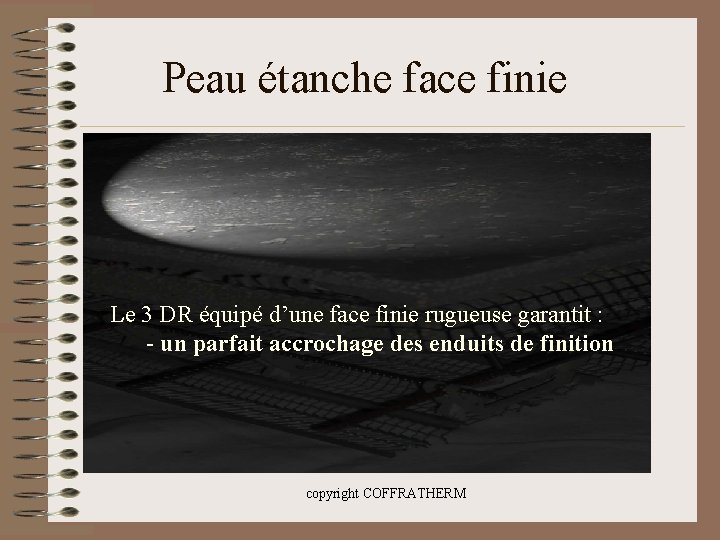

Peau étanche face finie Le 3 DR équipé d’une face finie rugueuse garantit : - un parfait accrochage des enduits de finition copyright COFFRATHERM
Peau étanche face finie La face finie 3 DR associée au CCV Réalise des façades architectoniques copyright COFFRATHERM
3 DR® une nouvelle technologie… Un exemple : Un mur isolé dans la masse qui répond aux directives de la NRT Une recherche IP 3 DR / ITALCEMENTI Qui ouvre de nouvelles voies de recherches… copyright COFFRATHERM
3 DR – ANNEXES scientifiques Synthèse des résultats d’essais copyright COFFRATHERM
copyright COFFRATHERM
copyright COFFRATHERM
copyright COFFRATHERM
copyright COFFRATHERM
Discussion (1) Adéquation du système 3 DR au marché XXX – Le procédé 3 DR répond-il selon vous aux besoins non ou mal satisfaits par les méthodes traditionnelles ? • • En matière d’ habitations neuves En matière de bureaux - activités En matière de réhabilitation En matière de Travaux Publics copyright COFFRATHERM
Discussion (2) • Sur le marché XXX, pensez-vous que les gains générés par le procédé 3 DR sont suffisamment significatifs en matière de : – Économie de temps – Réduction du coût global – Diminution des risques • Sécurité du travail • Sécurité du voisinage – Durabilité de la construction – Favorise la créativité des concepteurs copyright COFFRATHERM
Si oui, • Nous souhaitons recueillir votre avis à propos de notre politique d’implantation sur le territoire XXX que nous avons imaginé ainsi : IP 3 DR Exclusive licence XXX Leader under licences (sectoral- regional) Financial Industrial Factories copyright COFFRATHERM Architects And others
Si NON pourquoi ? • Selon vous pour quelles raisons 3 DR ne peut-il être utilisé en XXX ? – Sectorielles : • Usages de la profession • Main d’oeuvre • Normes – Economiques : • Investissements en matériels déjà effectués • Investissement sur un nouveau procédé inopportun – Autres : copyright COFFRATHERM

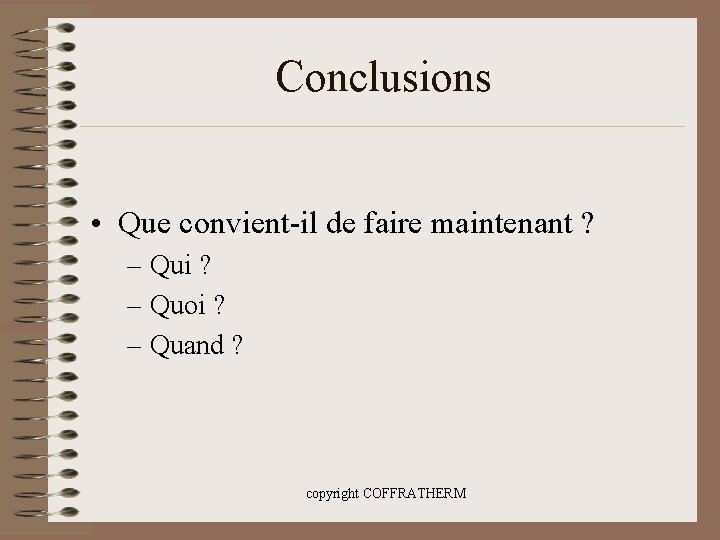

Conclusions • Que convient-il de faire maintenant ? – Qui ? – Quoi ? – Quand ? copyright COFFRATHERM
IP 3 DR Ensemble Construisons le Monde Futur Nous avons été très heureux de vous rencontrer, et vous remercions pour votre disponibilité et vos conseils Pour plus d’informations, contactez : IP 3 DR / COFFRATHERM 3 allée de la Rive F-78740 – VAUX sur Seine Tél : + 33 1 30 99 77 55 – fax : + 33 1 30 99 19 65 E- mail : sf 3 dr@aol. com copyright COFFRATHERM
