3 Blockschaltbild Alle bisherigen Beispiele liefen auf diese
3. Blockschaltbild Alle bisherigen Beispiele liefen auf diese Struktur hinaus Störeinfluss Vergleich Ziel-Vorgabe + _ Strategie + + aktuelles Ziel Sensor …dann verwenden wir sie doch auch – immer! Hierdurch erfolgt eine Abstraktion des jeweiligen Vorganges 2/27/2021 • Studium • Wirtschaft • ESP • Management • System Life Cycle auf immer wiederkehrende Objekte Hönig: Regelungstechnik 1

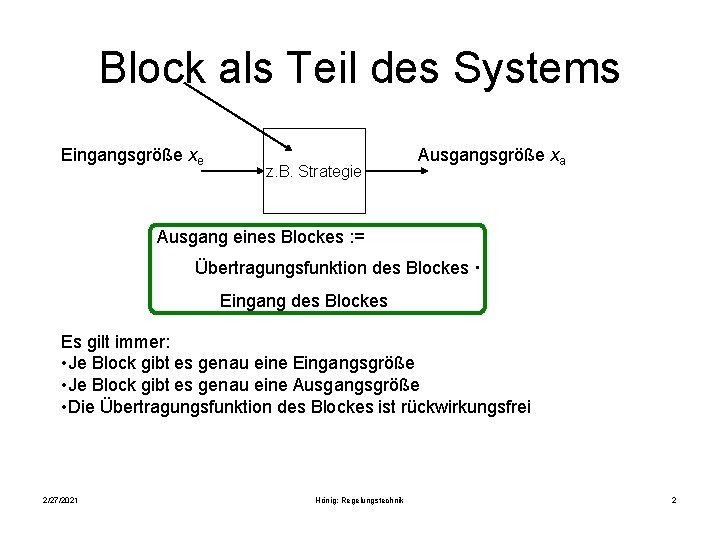

Block als Teil des Systems Eingangsgröße xe z. B. Strategie Ausgangsgröße xa Ausgang eines Blockes : = Übertragungsfunktion des Blockes · Eingang des Blockes Es gilt immer: • Je Block gibt es genau eine Eingangsgröße • Je Block gibt es genau eine Ausgangsgröße • Die Übertragungsfunktion des Blockes ist rückwirkungsfrei 2/27/2021 Hönig: Regelungstechnik 2
Blockschaltbild Eingangsgröße xe z. B. Strategie Ausgangsgröße xa Das Zusammenwirken der Teilsysteme über Signale (auch ein „Zurückführen“ von Signalen) wird in einem Blockschaltbild dargestellt. Die Gesamtheit aller Objekte (Blockschaltbild) wird im Standard (Norm) als Wirkungsplan bezeichnet. 2/27/2021 Hönig: Regelungstechnik 3
Blockschaltbild Zielvorgaben zum Aufstellen und zur Verwendung von Blockschaltbilder sollen die unterschiedlichsten Vorgänge übersichtlich in ihren Wirkungszusammenhängen darstellen Blockschaltbilder sollen für diese Wirkungszusammenhänge Prognosen der Funktion ermöglichen Beispiele: • Fallstudie Antriebstechnik • Meldung vom 17. März 2007: Chinesische Zentralbank erhöhte den Leitzins um 2. 7% auf 6. 38% 2/27/2021 Hönig: Regelungstechnik 4

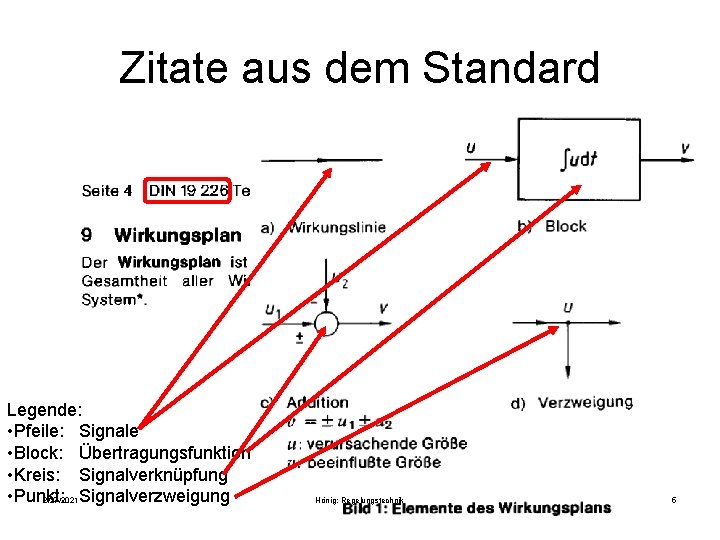

Zitate aus dem Standard Legende: • Pfeile: Signale • Block: Übertragungsfunktion • Kreis: Signalverknüpfung • Punkt: 2/27/2021 Signalverzweigung Hönig: Regelungstechnik 5
