3 a RF konektori Napredna RF integrisana kola
- Slides: 27
3. a RF konektori Napredna RF integrisana kola (izborni predmet, VII semestar) Prof. dr Dejan Milić, dr Jelena Anastasov Univerzitet u Nišu, Elektronski fakultet Erasmus+ projekat BENEFIT, 585716 -EPP-1 -2017 -1 -AT-EPPKA 2 -CBHE-JP Boosting the telecommunications engineer profile to meet the modern society and industry needs Disclaimer: "The European Commission support for the production of this publication does not constitute an endorsement of the contents which reflects the views only of the authors, and the Commission cannot be held responsible for any use which may be made of the information contained therein. "
Zbog čega su nam potrebni? • Međusobno spajanje „udaljenih“ celina • Spajanje sa mernim instrumentima
Konektori • Najveći broj transmisionih linija se završava nekim konektorom. Njegova uloga je da spoji kabl sa drugom opremom, ili drugim kablom. • Konektori su osetljiviji delovi sistema, podložni oštećenjima i predstavljaju čest uzrok otkaza u različitim primenama.
Koaksijalni konektori • Koaksijalni konektori su projektovani za priključivanje i isključivanje opreme i kablova, ali tako da održe fizički integritet i električne osobine kablova. • Najčešće se sreću koaksijalni konektori sledećih tipova: UHF, BNC, F, SMA, N
UFH (PL-259) • Za frekvencije ispod 500 MHz Koaksijalni kabl 8 mm Bakarna žica Blankirani deo, pripremljen Dodat kalaj za lemljenje za konektor Navoj Sprežnik Navoji Telo Centralni provodnik, zalemljen Klizi preko tela konektora Omotač se lemi na 4 mesta
F • Najjeftiniji tip RF konektora je F-konektor Spoljašnji oklop se okreće i zateže uz F-utičnicu F-utičnica na uređaju (sa navojima) Koaksijalni kabl F-utikač Centralni provodnik
F • Mehanički kontakt sa cilindričnim koaksijalnim spajanjem daje dobre RF performanse i odlične karakteristike spajanja/razdvajanja • 30 d. B povratnog slabljenja na 1 GHz? • Razlilčiti PCB varijante površinski, bočni, pod uglom i ravni • 75 Ω • TV, kablovski modemi, satelitski prijemnici, itd…
BNC • Često se koriste za mernu opremu na nižim frekvencijama; max. f >2 GHZ? Prorez za rotaciono klizanje Ženski Pin namenjen za zaključavanje slota Ženski Muški konektor

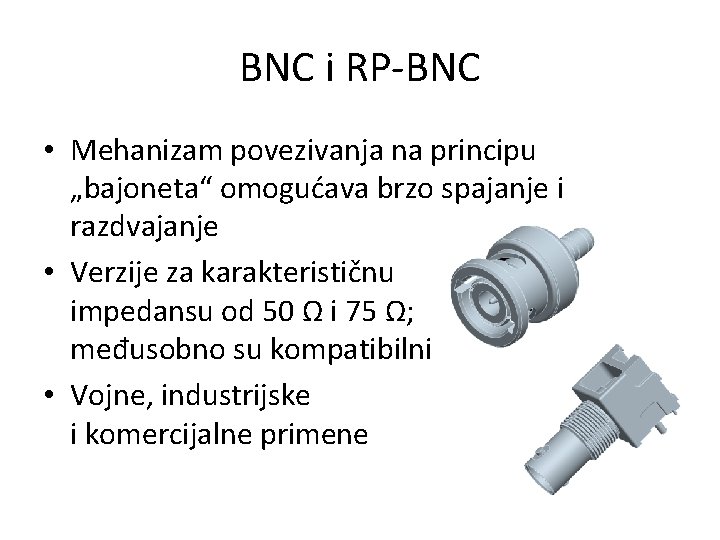

BNC i RP-BNC • Mehanizam povezivanja na principu „bajoneta“ omogućava brzo spajanje i razdvajanje • Verzije za karakterističnu impedansu od 50 Ω i 75 Ω; međusobno su kompatibilni • Vojne, industrijske i komercijalne primene
Primene BNC konektora • • Antene Bazne stanice Emitovanje (75 Ω) Merni kablovi Računari/LAN Avijacija Radio • Satelitske komunikacije • Zaštita • Telekomunikacije • Instrumentacija • Osciloskopi • Medicinska oprema
U. FL ili AMC • Za frekvencije do 6 GHz • Obično se koriste u laptopovima i ugrađenim uređajima za povezivanje antene • Malih dimenzija, zauzima 3 x 3 mm
Primer U. FL/AMC konektora • Često se koristi u GPS modulima, u modulima koji podržavaju mobilne mreže 2/3/4 G, bežičnim modulima za povezivanje antena, itd. • Ženski konektori su mnogo osetljiviji
Razdvajanje U. FL/AMC konektora • Alat za razdvajanje konektora • Ostale mogućnosti
TNC i RP-TNC • Mehanički interfejs sa navojem obezbeđuje da se konektori ne pomeraju u primenama gde ima vibracija • Dobre performanse u opsegu 0 - 11 GHz; koriste se u raznim primenama (npr. antene u bežičnim uređajima, itd. )
N • Za širok spektar koaksijalnih kablova • Dobre performanse u opsegu 0 - 11 GHz; • Instrumentacija • Ne skidati N-konektore sa uređaja, potrebno nam je da potraju što duže!
N • Pol konektora? • Muški/ženski; utikač/utičnica; jack/plug
SMA konektori • Širokopojasni: DC do 18 GHz uz nisku refleksiju; izdržljivi - od nerđajućeg čelika • Verzije od mesinga, nikovane ili pozlaćene, jeftinije su za oko 30%, ali po cenu manjeg broja (250) ciklusa spajanja i razdvajanja • Fazno-podešavajući SMA konektori omogućavaju jednostavno mehaničko podešavanje faze u mernim primenama
SMA i RP-SMA • Razlika između „RP-“ i „“ ? • Jack? Plug?
Primer SMA konektora
3. 5 mm i 2. 92 mm • Kompatibilni sa SMA, ali boljih performansi • Frekvencijski opseg 34 GHz i 40 GHz, respektivno • SMA: 4. 13 mm • APC-3. 5: 3. 5 mm • K, 2. 92: 2. 92 mm
3. 5 mm i 2. 92 mm • Dielektrik je vazduh. Vizuelna razlika? • 3. 5 mm • 2. 92 mm
2. 4 mm i 1. 85 mm • Većih spoljašnjih dimenzija od SMA, manjih unutrašnjih = veća debljina • Frekvencijski opseg 50 GHz • Nisu kompatibilni sa SMA • 1. 85 mm je kompatibilan, minimalnih razlika, ali zbog manjeg unutrašnjeg prečnika, podržava frekvencije do 67 GHz
1. 0 mm • Ponovljivi rezultati konekcije od jednosmernog režima do 110 GHz • Koriste se u testiranju monolitnih integrisanih kola na frekvencijama milimetarskih talasa
• Karakterizacija na nivou poluprovodnika
Frekvencijski opseg • Najčešće korišćeni konektori i njihov frekvencijski opseg
• Frekvencijski opseg konektora Frekvencija (GHz)
Stezanje konektora • Koristiti propisani moment sile • Ispravno za odgovarajući konektor klik! • Previše
