3 4 3 KONFIGURASI DAN UJIAN RANGKAIAN ALAMAT

3. 4. 3 KONFIGURASI DAN UJIAN RANGKAIAN

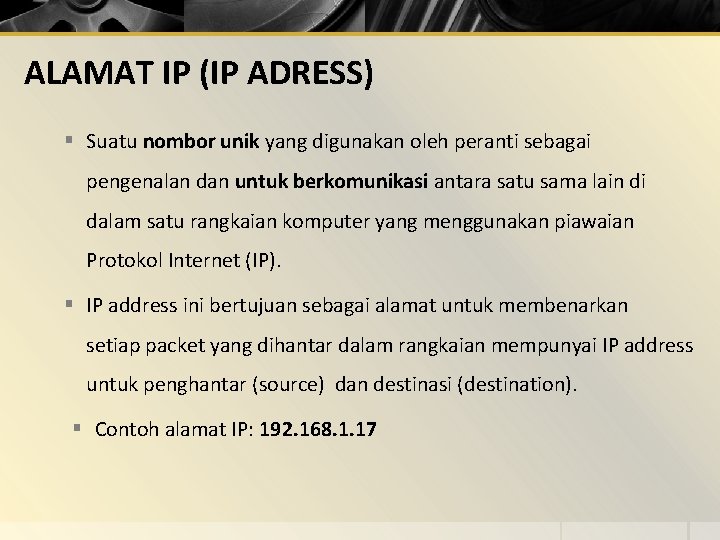

ALAMAT IP (IP ADRESS) § Suatu nombor unik yang digunakan oleh peranti sebagai pengenalan dan untuk berkomunikasi antara satu sama lain di dalam satu rangkaian komputer yang menggunakan piawaian Protokol Internet (IP). § IP address ini bertujuan sebagai alamat untuk membenarkan setiap packet yang dihantar dalam rangkaian mempunyai IP address untuk penghantar (source) dan destinasi (destination). § Contoh alamat IP: 192. 168. 1. 17

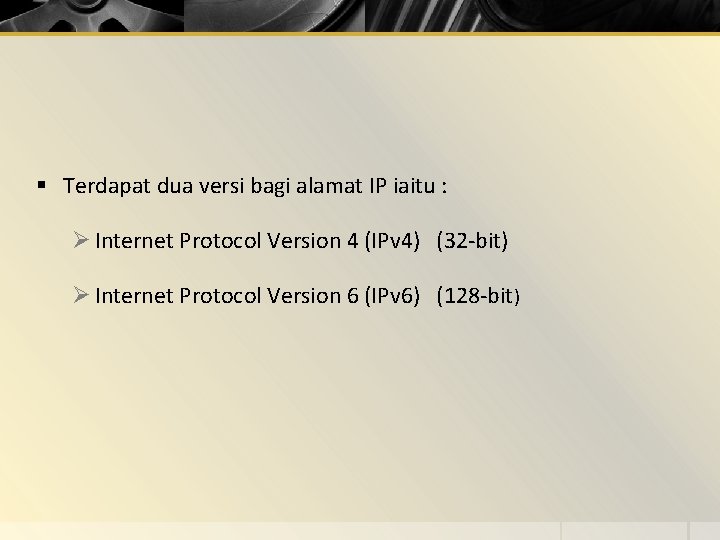

§ Terdapat dua versi bagi alamat IP iaitu : Ø Internet Protocol Version 4 (IPv 4) (32 -bit) Ø Internet Protocol Version 6 (IPv 6) (128 -bit)

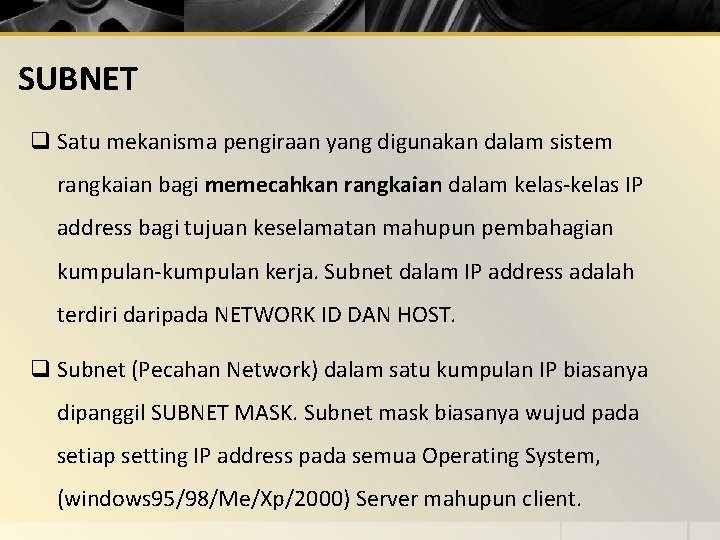

SUBNET q Satu mekanisma pengiraan yang digunakan dalam sistem rangkaian bagi memecahkan rangkaian dalam kelas-kelas IP address bagi tujuan keselamatan mahupun pembahagian kumpulan-kumpulan kerja. Subnet dalam IP address adalah terdiri daripada NETWORK ID DAN HOST. q Subnet (Pecahan Network) dalam satu kumpulan IP biasanya dipanggil SUBNET MASK. Subnet mask biasanya wujud pada setiap setting IP address pada semua Operating System, (windows 95/98/Me/Xp/2000) Server mahupun client.

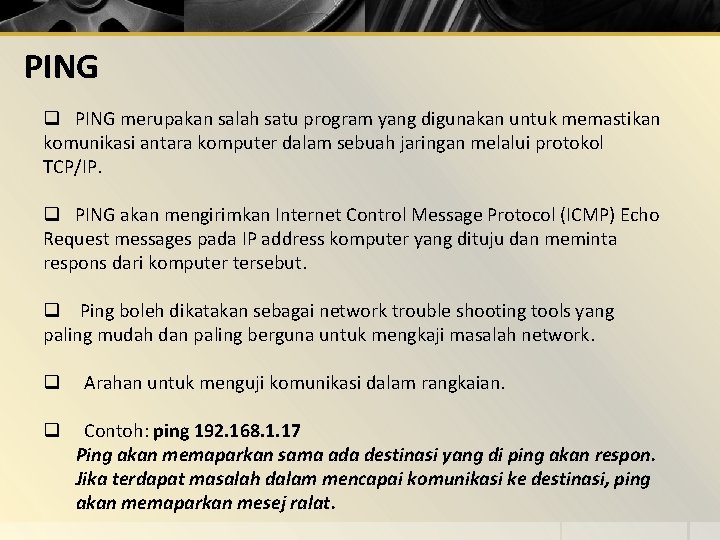

PING q PING merupakan salah satu program yang digunakan untuk memastikan komunikasi antara komputer dalam sebuah jaringan melalui protokol TCP/IP. q PING akan mengirimkan Internet Control Message Protocol (ICMP) Echo Request messages pada IP address komputer yang dituju dan meminta respons dari komputer tersebut. q Ping boleh dikatakan sebagai network trouble shooting tools yang paling mudah dan paling berguna untuk mengkaji masalah network. q q Arahan untuk menguji komunikasi dalam rangkaian. Contoh: ping 192. 168. 1. 17 Ping akan memaparkan sama ada destinasi yang di ping akan respon. Jika terdapat masalah dalam mencapai komunikasi ke destinasi, ping akan memaparkan mesej ralat.

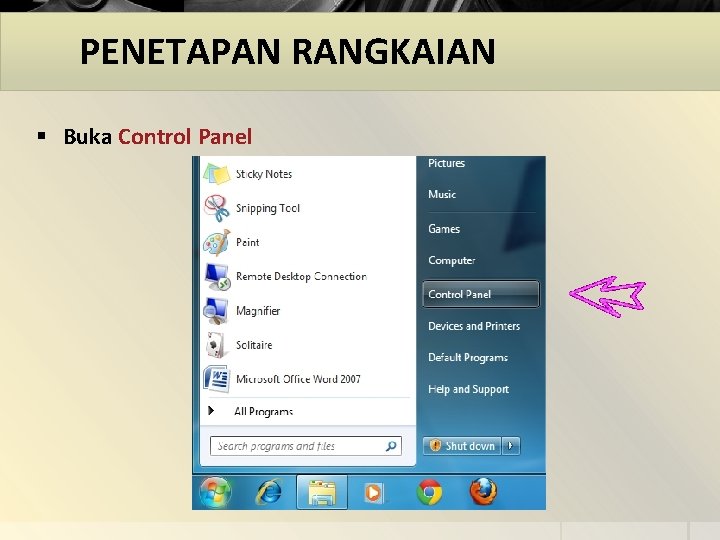

PENETAPAN RANGKAIAN § Buka Control Panel

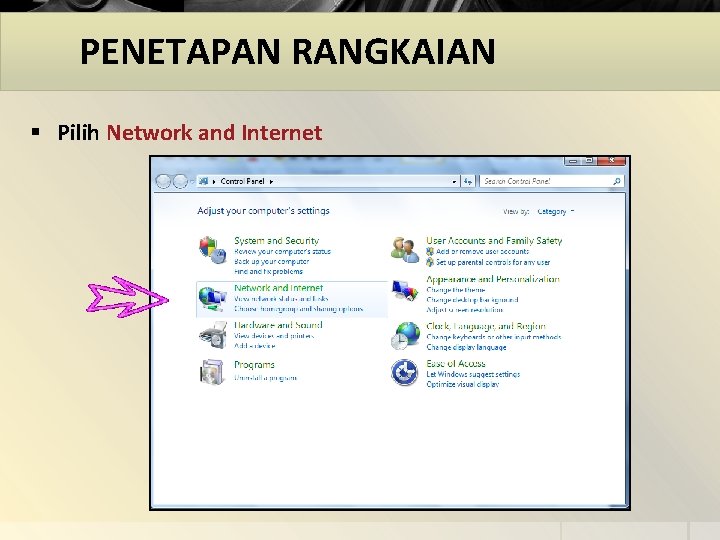

PENETAPAN RANGKAIAN § Pilih Network and Internet

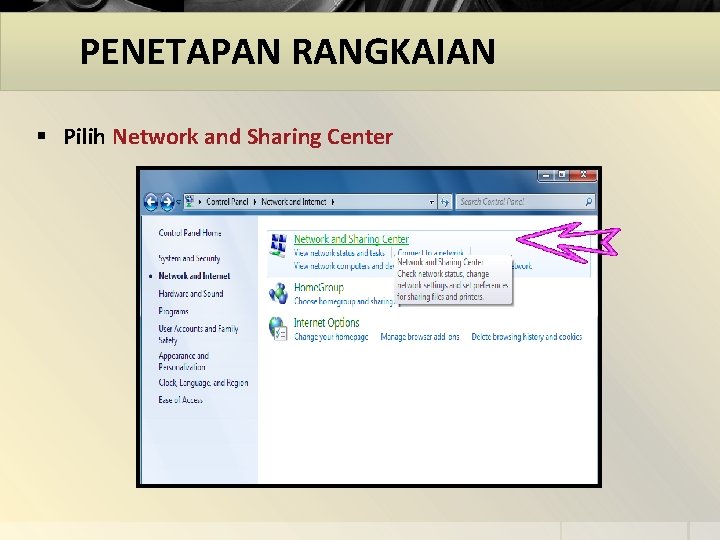

PENETAPAN RANGKAIAN § Pilih Network and Sharing Center

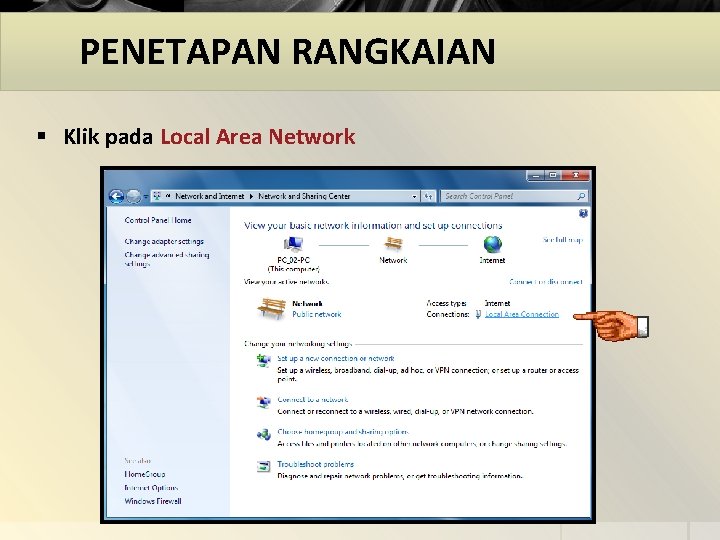

PENETAPAN RANGKAIAN § Klik pada Local Area Network

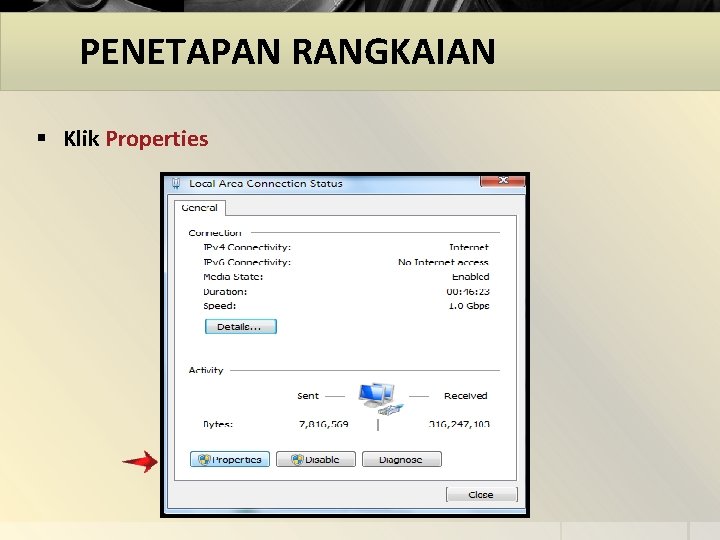

PENETAPAN RANGKAIAN § Klik Properties

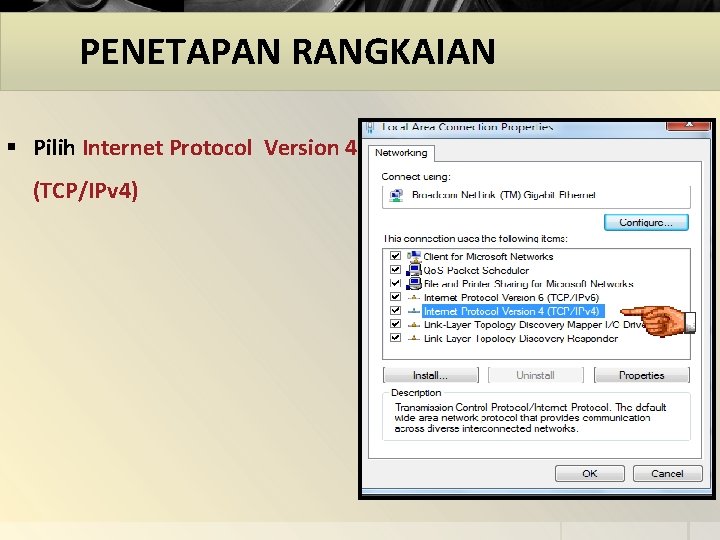

PENETAPAN RANGKAIAN § Pilih Internet Protocol Version 4 (TCP/IPv 4)

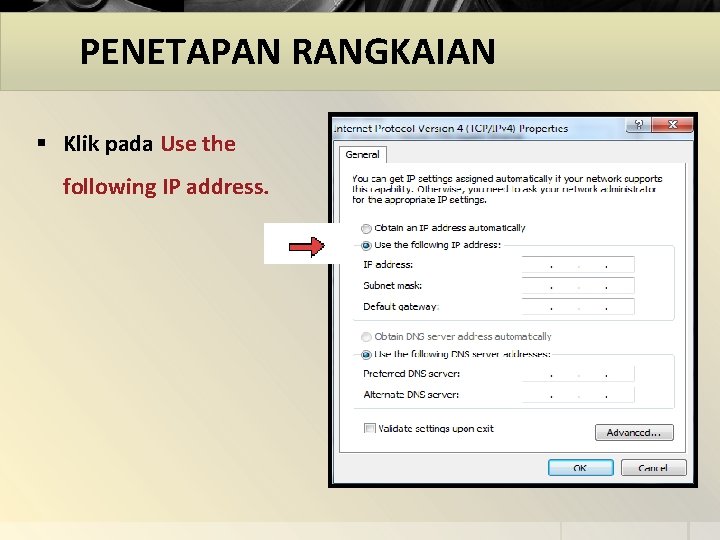

PENETAPAN RANGKAIAN § Klik pada Use the following IP address.

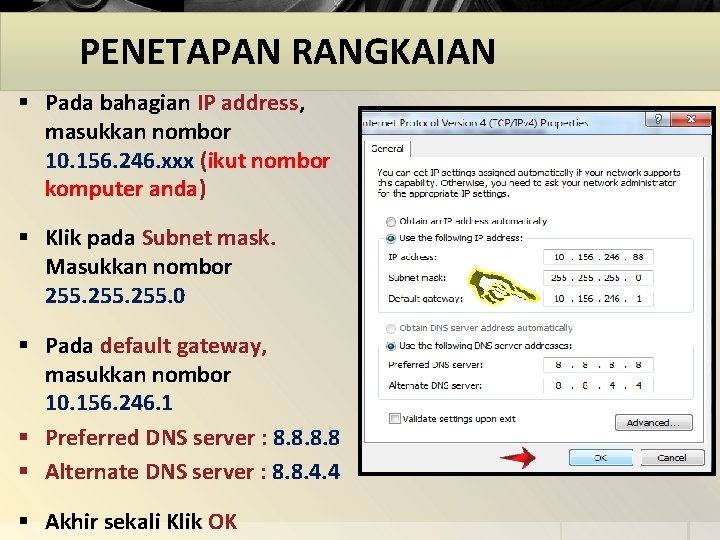

PENETAPAN RANGKAIAN § Pada bahagian IP address, masukkan nombor 10. 156. 246. xxx (ikut nombor komputer anda) § Klik pada Subnet mask. Masukkan nombor 255. 0 § Pada default gateway, masukkan nombor 10. 156. 246. 1 § Preferred DNS server : 8. 8 § Alternate DNS server : 8. 8. 4. 4 § Akhir sekali Klik OK

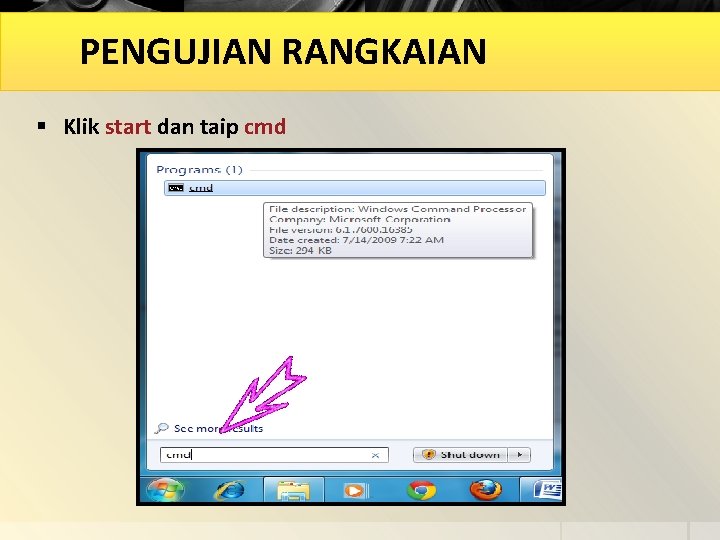

PENGUJIAN RANGKAIAN § Klik start dan taip cmd

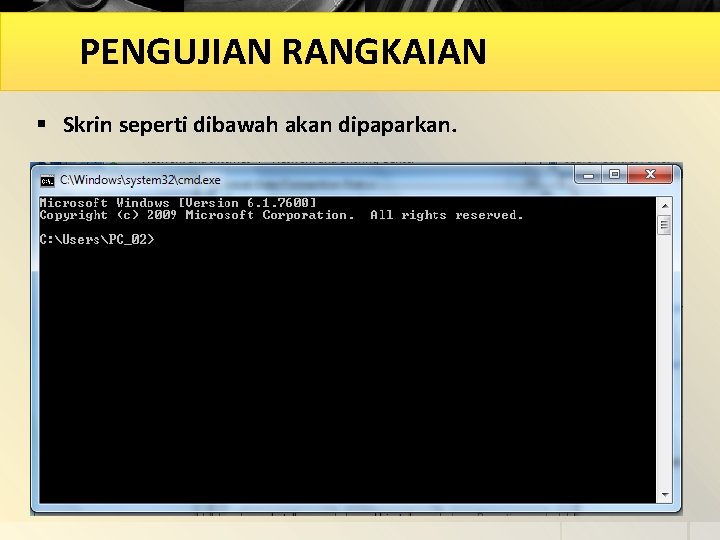

PENGUJIAN RANGKAIAN § Skrin seperti dibawah akan dipaparkan.

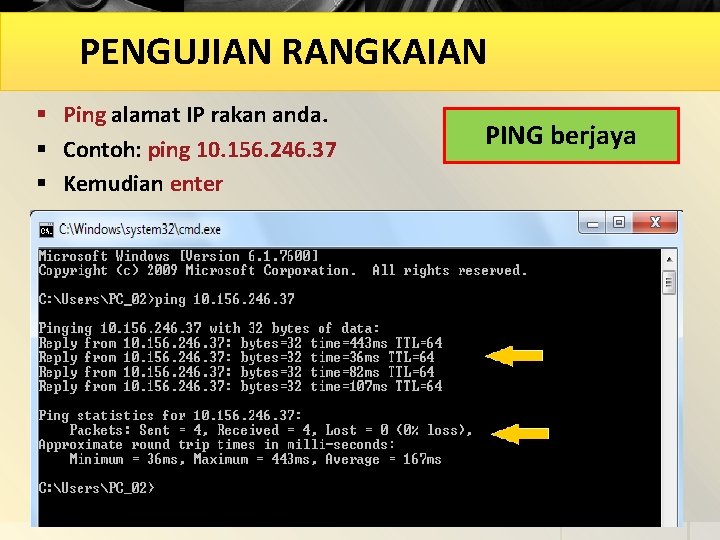

PENGUJIAN RANGKAIAN § Ping alamat IP rakan anda. § Contoh: ping 10. 156. 246. 37 § Kemudian enter PING berjaya

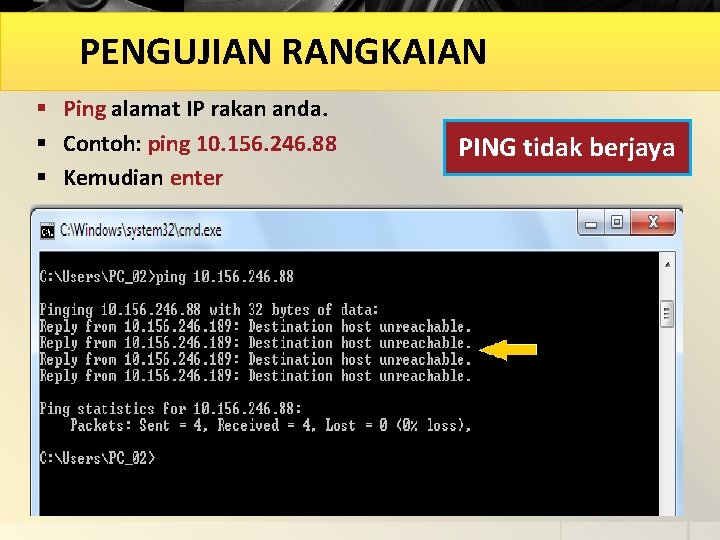

PENGUJIAN RANGKAIAN § Ping alamat IP rakan anda. § Contoh: ping 10. 156. 246. 88 § Kemudian enter PING tidak berjaya

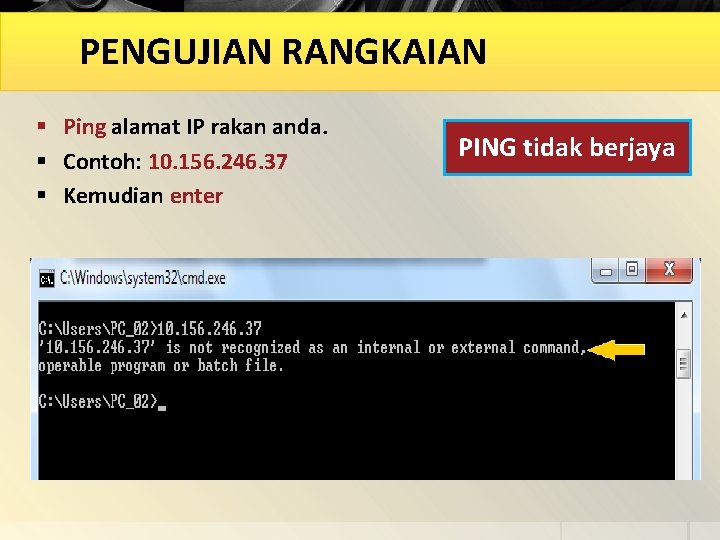

PENGUJIAN RANGKAIAN § Ping alamat IP rakan anda. § Contoh: 10. 156. 246. 37 § Kemudian enter PING tidak berjaya

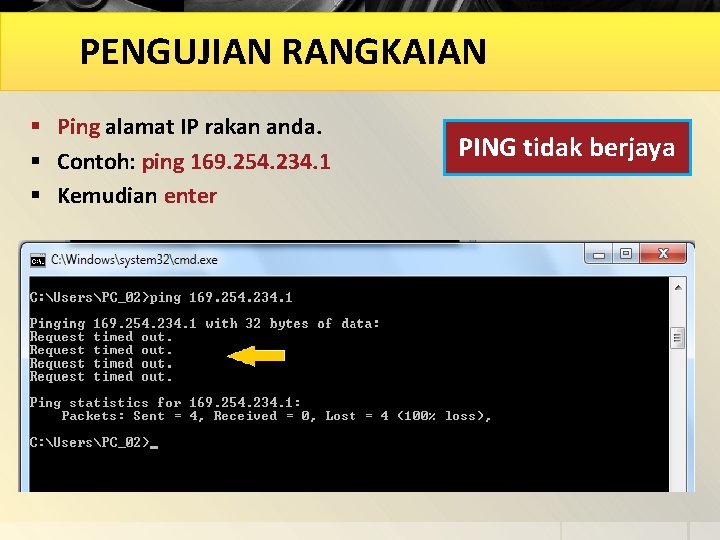

PENGUJIAN RANGKAIAN § Ping alamat IP rakan anda. § Contoh: ping 169. 254. 234. 1 § Kemudian enter PING tidak berjaya
