3. 발명의 기술적 배경(종래기술) - 계속 3 -3) 종래 Stand Base + Stand Body 체결구조 Stand Body Assy < 구성부품의 명칭 > Stand Base 지정 기호 부품의 명칭 재질 및 적용수량 A-7 Stand Body ABS-HF 350 (1 ea) A-8 Stand Base ABS-HF 350 (1 ea) A-9 Base Lock Piece ABS-HF 350 (1 ea) Base Lock Piece < 그림 8: 종래 Stand Body와 Base 조립 개략도 > A-8 A-7 A-9 < 그림 9: 종래 Stand Body와 Base 체결부 단면도 > A-7(Stand Body) + A-8(Stand Base) 체결구조 A-9(Base Lock Piec)를 90도 회전하여 지시부에 Base Latch가 Stand body의 사각 Hole에 삽입됨

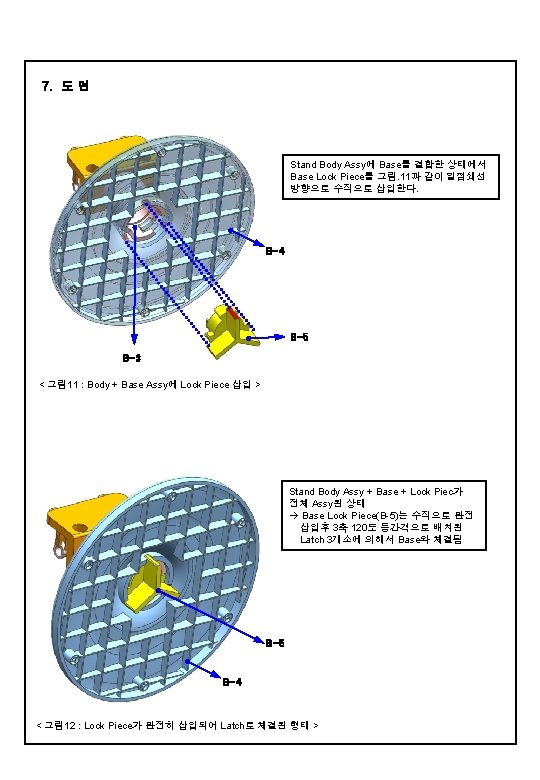

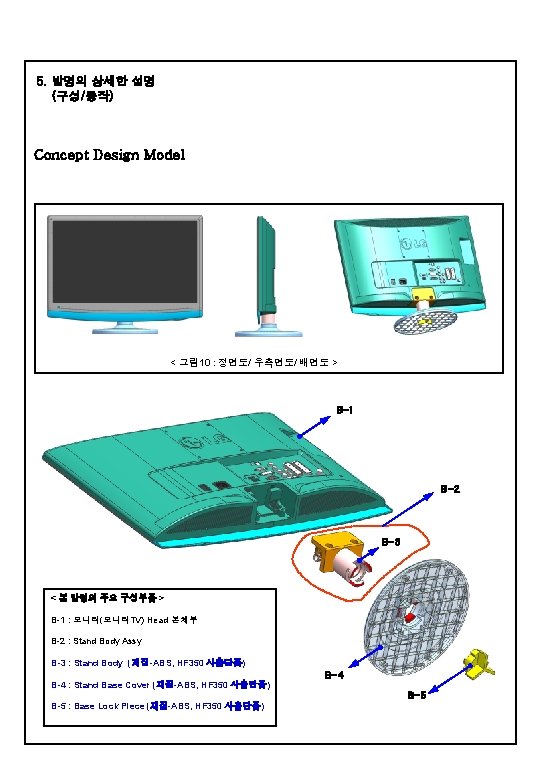

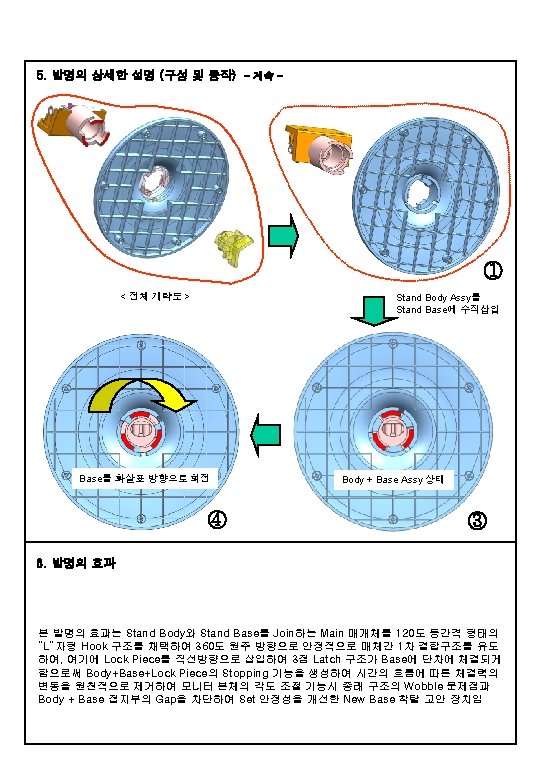

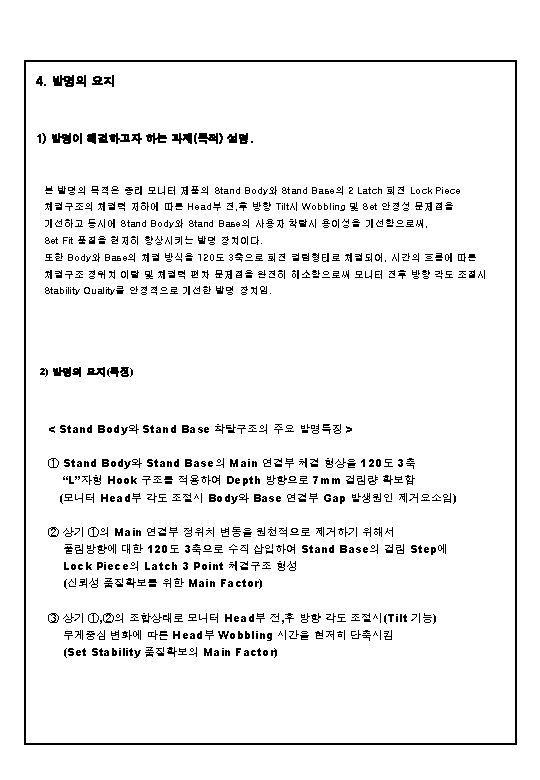

7. 도 면 < Lock Piece 단품 Detail View > Base Lock Piece를 Base와 수직 삽입하면 지시부 3개소의 Lock Piece Latch부가 Base의 단차부에 걸려 Depth 방향으로 체결력을 형성함 < 그림 13 : Base Lock Piece의 Latch 체결부 >
