3 3 3 Acrylonitrile Butadiene Rubber Nitrile rubberNBR

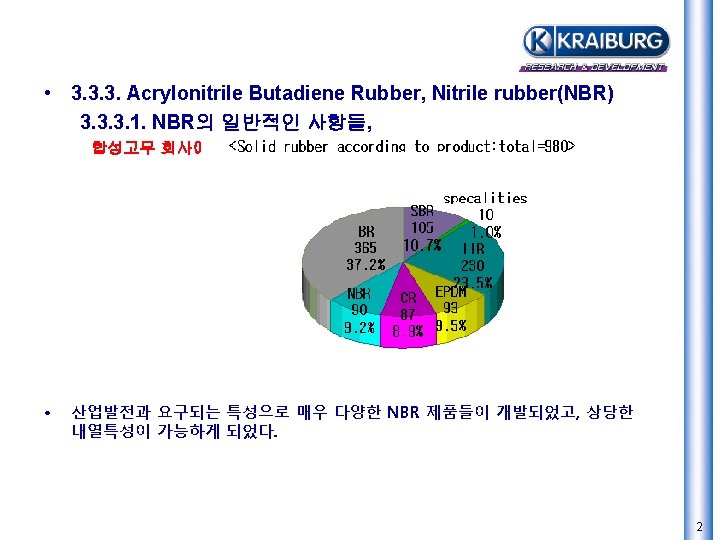

• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. 3. 1. NBR의 일반적인 사항들, - 1930년 처음 개발된 NBR은 그 이전의 고무 NR, SBR에 비하 여 혁신적인 내유성을 갖는 고무로 각광. - 넓은 범위의 상용제품 - 1934년 독일. Leverkusen. BAYER( 현재 LANXCESS) - 1939년 미국 Goodrich (‘HYCAR’ 현재 ZEON) - NBR은 acrylonitrile의 함량에 따라서 grade가 분류. 18% ~ 51% NBR의 구조, Butadiene Acrylonitrile 1
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. NBR구조가 특성에 미치는 영향, ▶ Acrylonitrile의 함량 유리전이 온도 glass transition temperature ; Tg, ℃ Polyacrylonitrile Tg ; +90℃ Polybutadiene Tg ; -90℃ ▷ Polyacrylonitrile 함량이 증가하면 NBR의 Tg도 상승. ℃ NBR 18 -40 NBR 28 -30 NBR 34 -20 NBR 48 -10 20 30 40 Acrylonitrile % 50 7
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) NBR-HNBR의 내 오존성 비교 • 0 Fully saturated NBR 1 2 Partially saturated NBR 3 4 NBR 5 0 7 14 21 28 days 20
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. 3. 8. HNBR과 타 재료와 비교 22
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. 3. 8. HNBR과 CR의 비교 23
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. 3. 8. HNBR과 각종약품첨가오일에 대한 특성비교 24
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. 3. 9. NBR 경쟁고무들, ACM AU CO CR CSM CM ECO FKM 26
• 3. 3. 3. Acrylonitrile Butadiene Rubber, Nitrile rubber(NBR) 3. 3. 3. 10. NBR 제조사 금호석유화학 LG 화학 ZEON JSR LANXESS ELIOKEM Goodrich 한국 일본 독일 미국 미국 KNB LG NBR NIPOL JSR N Buna N CHEMIGUM HYCAR 27

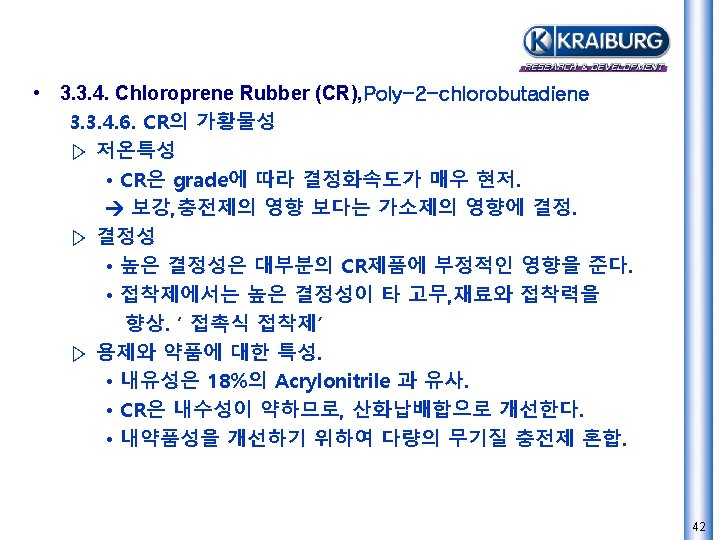

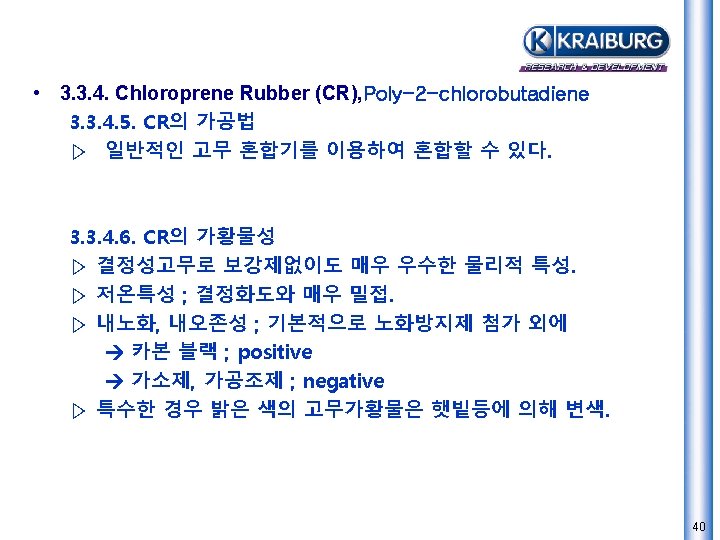

• 3. 3. 4. Chloroprene Rubber (CR), Poly-2 -chlorobutadiene 3. 3. 4. 6. CR의 가황물성 ▷ 기체 투과성 NR, SBR< CR < CO, ECO, IIR 43
CR의 제조현황- by Google • Company name Country capacity (Metric Tons) • • • Du. Pont Dow Elastomers Bayer AG Eni. Chem Denki Kagaku Kogyo TOSOH Showa DDE USA 100 000 Germany 65 000 France 40 000 Japan 48 000 Japan 30 000 Japan 20 000 44
