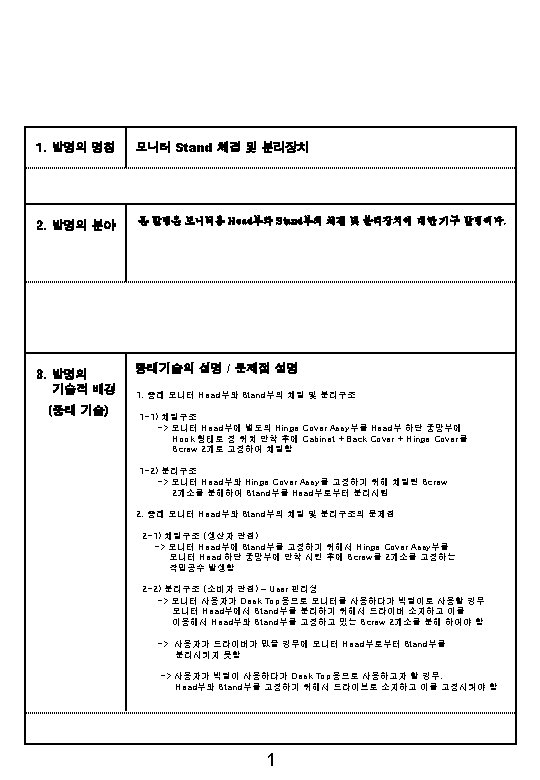

3 3 2 Stand Assembly B1 Stand Neck
3. 발명의 기술적 배경(종래기술) - 계속 3 -2) 종래 Stand Assembly 상세 구조 기호 부품명칭 비고 B-1 Stand Neck 사출物 B-2 Hinge Assy Metal物 B-3 Hinge Cover 사출物 B-4 Stand Base 사출物 B-5 Screw - B-6 Screw - < 그림 5 : 종래 Stand 조립도 > B-2 : Hinge Assembly B-3 : Hinge Cover B-6 : Screw (B-1과 B-2 체결용) B-1 : Stand Neck B-4 : Stand Base B-5 : Screw < 그림 6 : 종래 Stand 분해도 > 4

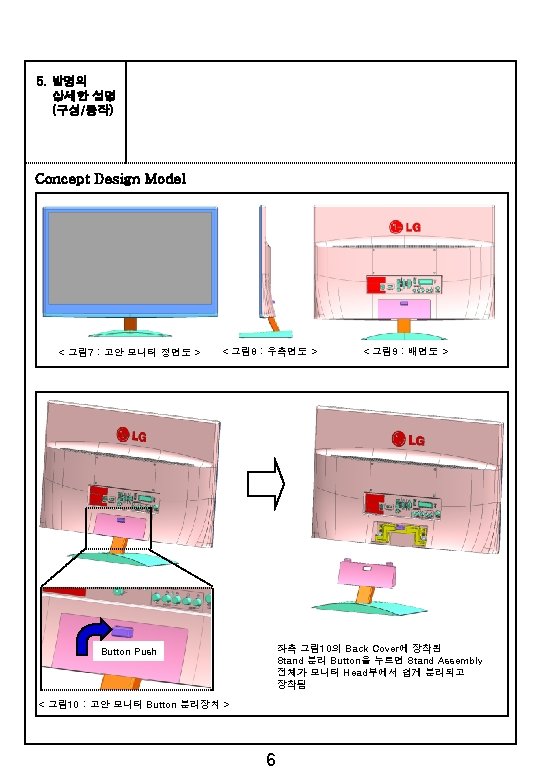

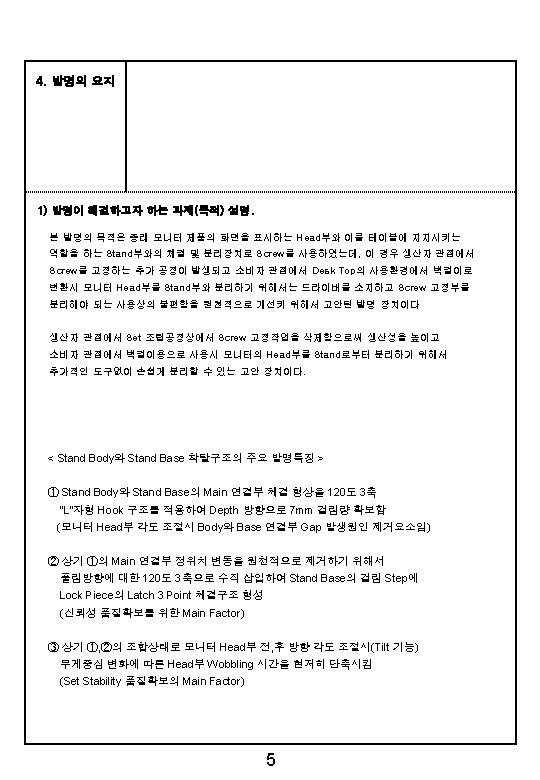

5. 발명의 상세한 설명 (구성/동작) 기호 부품명칭 비고 C-1 Back Cover 사출物 C-5 Supporter Metal物 C-2 Spring 1 Metal物 C-6 Screw - C-3 Lock Piece Casting C-7 Spring 2 - C-4 Button 사출物 C-7 C-2 C-3 C-4 C-6 C-5 C-1 < 그림 11 : 고안 모니터 Back Cover 하단 배면도 > < Back Cover Assembly 조립순서 > C-2 1. C-1(Back Cover) 하단 중앙부에 C-3(Lock Piece) 와 C-2(Spring 1)과 C-7(Spring 2)를 안착시킨다 C-3 C-7 C-1 C-7 7

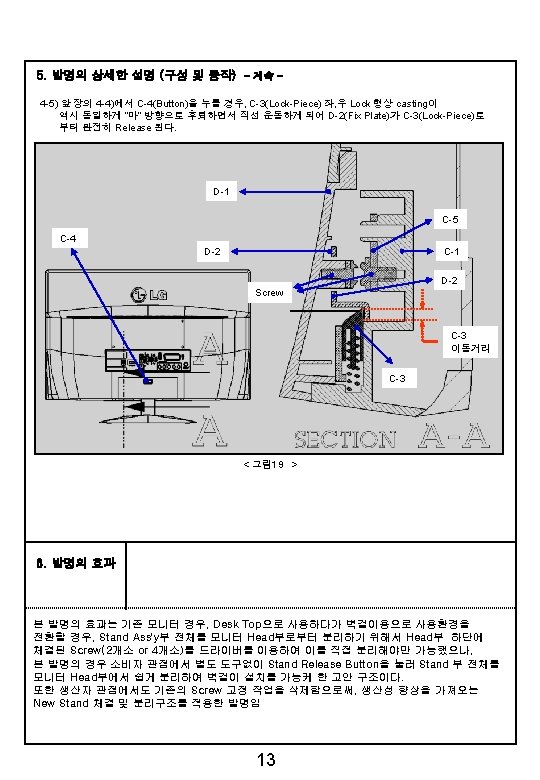

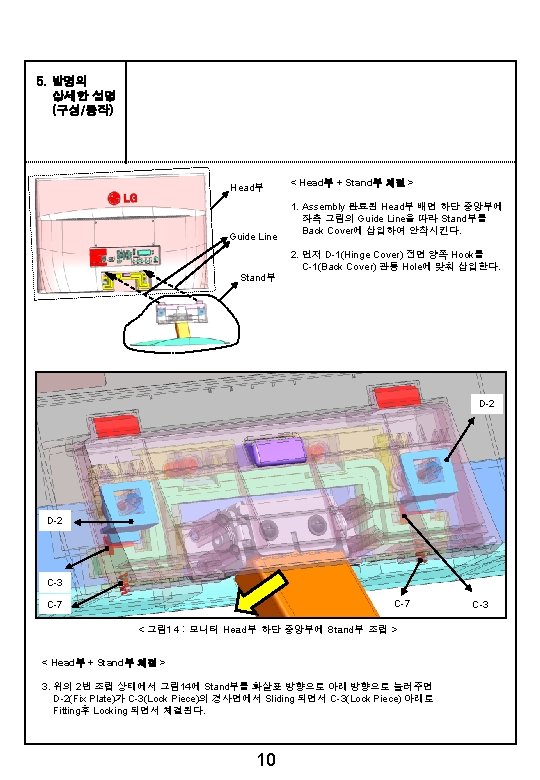

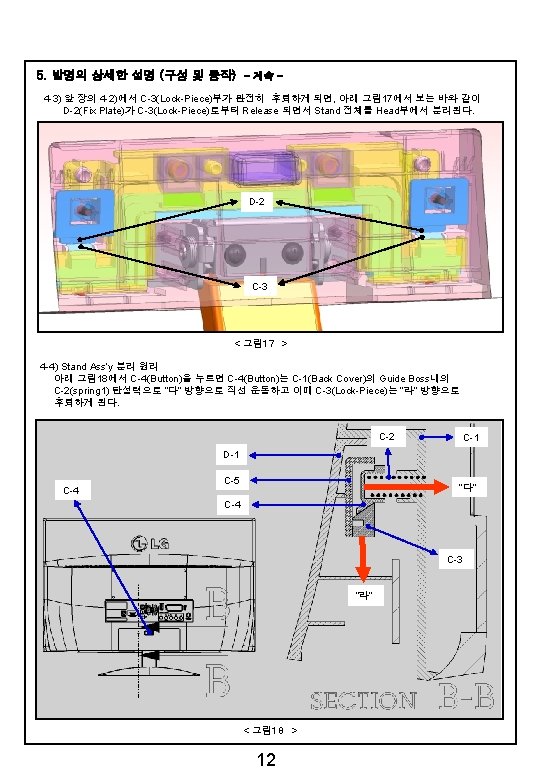

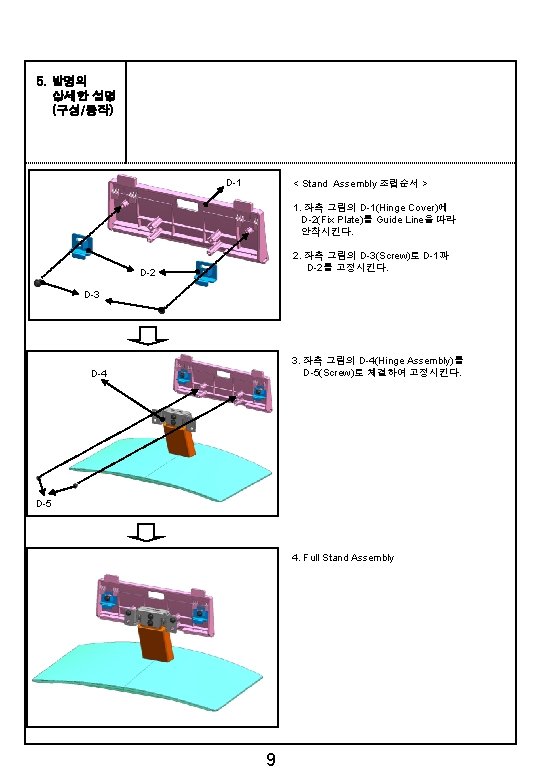

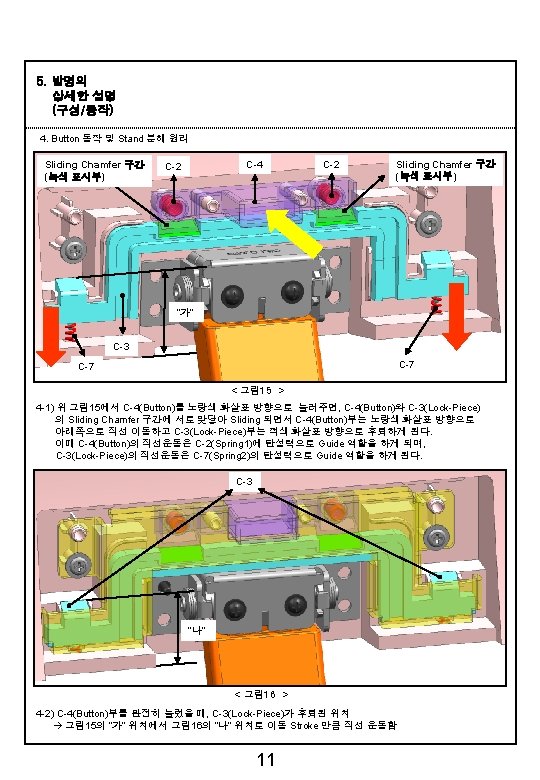

5. 발명의 상세한 설명 (구성/동작) < Back Cover Assembly 조립순서 > 2. C-4(Button)를 좌측 그림과 같이 Guide Line을 따라 C-1(Back Cover) Boss위에 안착 시킨다. C-1 C-4 < 그림 12 : Back Cover 하단 중앙부의 배면도 > < Stand Assembly 구성요소 > 기호 부품명칭 Quantity 비고 D-1 Hinge Cover 1 사출物 D-2 Fix Plate 2 Metal物 D-3 Screw 2 - D-4 Hinge Assembly 1 Metal物 D-5 Screw 2 - D-1 D-4 D-3 D-2 D-5 < 그림 13: Stand Assembly 완료상태 > 8
