3 2013 CMS RPC RPC RPC CMS RPC

3 - 2013 가을학술 논문발표회 - CMS RPC 개요 RPC < RPC 구조 > < CMS 검출기의 RPC 위치 및 모습 > - Endcap 부분의 RPC Disk 1 개는 총 72개의 RPC로 이루어져 있다. - 양극과 음극으로 구성된 2개의 Plate가 평형한 구조이다. - Moun 입자가 RPC를 통과할 때 충진 되어진 Gas의 이온화 현상에 의해 발생되는 전기적 신호를 수집한다. CMS RPCs 사양 Resistive plates (HPL) thick bulk resistivity 5*1010 Ωcm Gas gap (2 mm ± 20μm wide) Gas mixture 95. 2% C 2 H 2 F 4, 4, 5% i. C 2 H 10, 0. 3% SF 6 Copper shielding Electrode thickness 2 mm 96개의 Readout strips

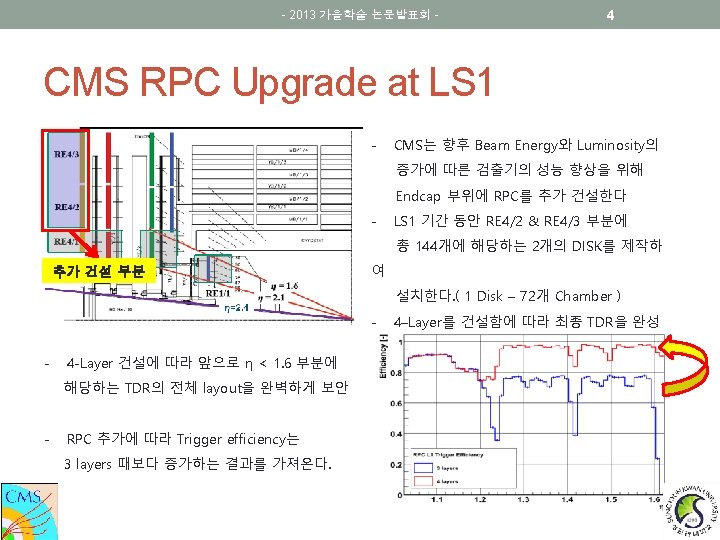

- 2013 가을학술 논문발표회 - 5 CMS RPC 제작 Ø CMS RPC는 ‘Mechanical’ / ‘Gap & Cooling’ / ‘Electronic part’ 총 3부분으로 나뉘어 준비, 제작된다. v Mechanical Part 1 Frame cleaning 2 Replace by new screw 3 Add mylar 4 Insulate with yellow-tape < Insulate > - Mechanical part는 RPCs의 Frame 관련 작업으로 내부의 Copper sheet와 접촉이 발생하지 않도록 하는 Insulate 작업이 중요하다

6 - 2013 가을학술 논문발표회 - CMS RPC 제작 v Gap Part 1 2 3 4 Visual test Leak test Spacer test HV cable 5 Dark current test - RPC에 사용되는 Gap을 준비하는 과정으로 RPC에 사용하기 적합한지 시험하는 과정이다. - Leak test standard : < 0. 5 mbar - Dark current test는 약 3일간 이루어지며 실 < 좌 : Leak & Spacer Test 결과 우 : Dark Current test 결과 > 내 온도와 압력에 민감하다.

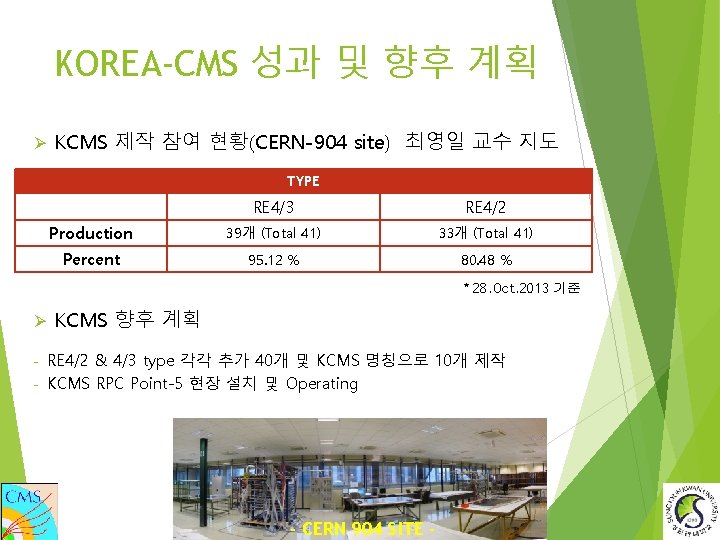

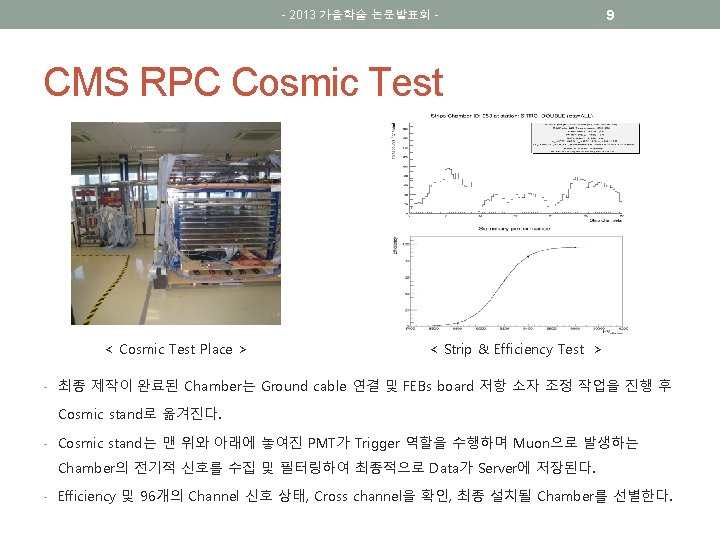

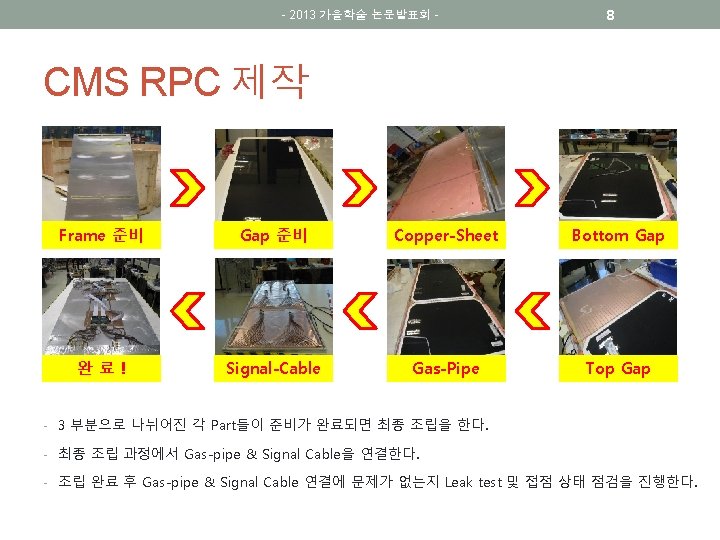

KOREA-CMS 성과 및 향후 계획 Ø KCMS 제작 참여 현황(CERN-904 site) 최영일 교수 지도 TYPE RE 4/3 RE 4/2 Production 39개 (Total 41) 33개 (Total 41) Percent 95. 12 % 80. 48 % * 28. Oct. 2013 기준 Ø KCMS 향후 계획 - RE 4/2 & 4/3 type 각각 추가 40개 및 KCMS 명칭으로 10개 제작 - KCMS RPC Point-5 현장 설치 및 Operating 10 - CERN 904 SITE -
