3 2 KEPERLUAN PERKAKASAN 3 2 2 Medium
- Slides: 28

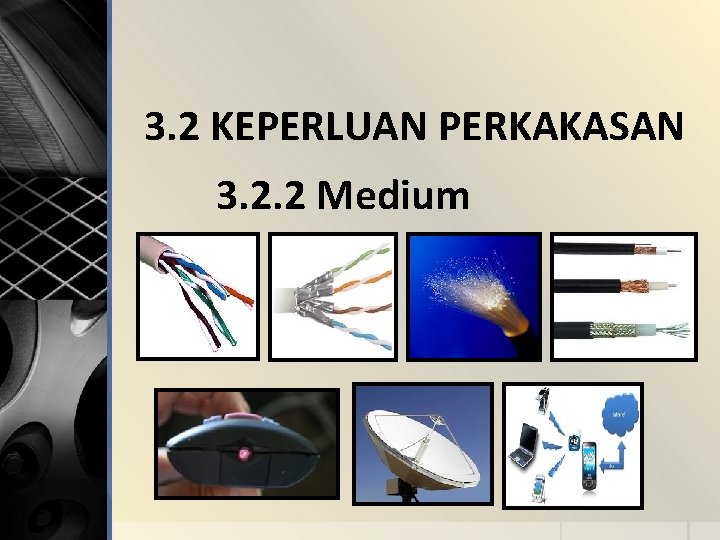

3. 2 KEPERLUAN PERKAKASAN 3. 2. 2 Medium
MEDIUM TRANSMISI - Medium yang digunakan untuk penghantaran data dalam rangkaian. TRANSMISI MEDIA Berwayar (wired) 1. KABEL PASANGAN TERPIUH (TWISTED PAIR) 2. KABEL SIPAKSI (COAXIAL) 3. KABEL FIBER OPTIK Tanpa Wayar (Wireless) 1. INFRA MERAH (INFRARED) 2. GELOMBANG RADIO (RADIOWAVE) 3. SATELIT
MEDIUM Berwayar (wired) 1. KABEL PASANGAN TERPIUH (TWISTED PAIR) - Sejenis kabel yang terdiri daripada dua wayar yang terpiuh antara satu sama lain. - Penggunaan dua wayar yang dipintal bersama-sama membantu untuk mengurangkan silang dan induksi elektromagnet. - Medium kabel ini selalu digunakan dan ia terdiri daripada beberapa wayar berwarna dan berpembalut yang dipiuhkan untuk mencipta medan magnet dan seterusnya mengurangkan gangguan hingar. - Biasanya digunakan dalam rangkaian LAN. - Biasanya juga terdapat 8 wayar yang membentuk empat pasangan disambung dengan menggunakan penyambung RJ-45 pada kedua-dua hujung.

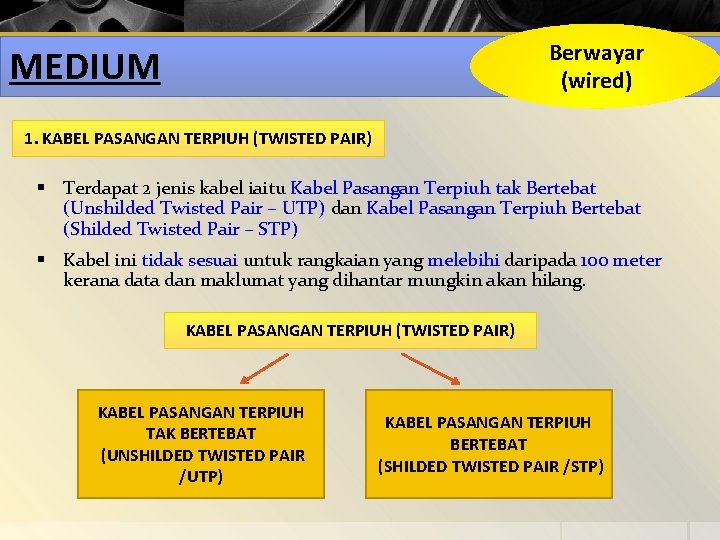

Berwayar (wired) MEDIUM 1. KABEL PASANGAN TERPIUH (TWISTED PAIR) § Terdapat 2 jenis kabel iaitu Kabel Pasangan Terpiuh tak Bertebat (Unshilded Twisted Pair – UTP) dan Kabel Pasangan Terpiuh Bertebat (Shilded Twisted Pair – STP) § Kabel ini tidak sesuai untuk rangkaian yang melebihi daripada 100 meter kerana data dan maklumat yang dihantar mungkin akan hilang. KABEL PASANGAN TERPIUH (TWISTED PAIR) KABEL PASANGAN TERPIUH TAK BERTEBAT (UNSHILDED TWISTED PAIR /UTP) KABEL PASANGAN TERPIUH BERTEBAT (SHILDED TWISTED PAIR /STP)
MEDIUM Berwayar (wired) KABEL PASANGAN TERPIUH TAK BERTEBAT (UNSHILDED TWISTED PAIR /UTP) - UTP adalah sangat fleksibel, media kos rendah, dan boleh digunakan sama ada untuk komunikasi suara atau data. - Kelemahan yang paling besar adalah bandwidth terbatas, yang menyekat penghantaran jarak jauh dengan kadar kesilapan yang rendah. - Panjang maksima 100 meter. - Mempunyai empat pasang wayar di dalamnya. Menggunakan penyambung telefon RJ-45 untuk sambungan ke komputer. Tidak ada balutan logam Murah Menerima kesan gangguan elektromagnet (EMI) Sepasang wayar kuprum yg ditebat dan membentuk satu kabel komunikasi tunggal. Saiz diameter UTP di antara 0. 016 hingga 0. 076 inci
MEDIUM Berwayar (wired) KABEL PASANGAN TERPIUH TAK BERTEBAT (UNSHILDED TWISTED PAIR /UTP)
MEDIUM Berwayar (wired) KABEL PASANGAN TERPIUH TAK BERTEBAT (UNSHILDED TWISTED PAIR /UTP) Ø CONTOH : Kegunaan kabel UTP melalui pengaplikasian LAN
MEDIUM Berwayar (wired) KABEL PASANGAN TERPIUH BERTEBAT (SHILDED TWISTED PAIR /STP) - STP berkos lebih tinggi berbanding UTP. - Ada balutan logam. - Melindungi gangguan elektromagnet (EMI) Agak mahal Pelindungnya menyediakan satu cara untuk menyerap medan elektrik yang hadir di sekitar kabel. Pasangan terpiuh yang telah ditebat. Balutan logam untuk mengawal silang-tutur serta mengurangkan kesan kebisingan elektromagnet. Jaraknya antara 100 meter / 300 meter RJ-45 sebagai penyambung (Registered Jack) Agak tebal
MEDIUM Berwayar (wired) KABEL PASANGAN TERPIUH BERTEBAT (SHILDED TWISTED PAIR /STP)
MEDIUM Berwayar (wired) 2. KABEL SIPAKSI (COAXIAL) - Mempunyai satu wayar tembaga ditengah yang bertindak sebagai media pengalir elektrik. - Lebih mahal - Menyokong pautan jarak jauh dan menawarkan kadar penghantaran data yang lebih tinggi. - Sebelum ini ia biasanya digunakan dalam rangkaian komputer. Melindungi gangguan elektromagnet (EMI) Jaraknya ≤ 1000 meter Kelemahan pada penyambung Lebih tebal Lapik pintalan besi antara wayar tembaga dan lapisan plastik bertindak sebagai penghalang gangguan elektromenetik. Juga digunakan untuk menyambung TV dengan penerima gelombang TV.
MEDIUM 2. KABEL SIPAKSI (COAXIAL) Berwayar (wired)
MEDIUM Berwayar (wired) 3. KABEL FIBER OPTIK - Diperbuat daripada gentian kaca atau silika yang lebih halus dari rambut manusia. - Ia menggunakan denyutan cahaya dalam penghantaran data di dalam rangkaian. - Isyarat akan diubah kepada denyutan cahaya dan ditembak oleh laser melalui gentian optik yang berpembalut. Cahaya itu akan bergerak dan membias di sepanjang pembalut kabel pada kelajuan tinggi. - Mahal - Kebal elektromagnet (EMI) - Sehingga 3 Kilometer - Tidak tebal - Digunakan untuk pautan jarak jauh atau pautan antara benua.
MEDIUM 3. KABEL FIBER OPTIK Berwayar (wired)
MEDIUM 1. INFRA MERAH (INFRARED) - Frekuensi: 300 GHz – 400 THz - Penghantaran data dalam bentuk inframerah tanpa melalui wayar. - Penghantaran data terhad kepada kawasan yang kecil sahaja iaitu dalam lingkungan 5 meter. - Contoh penggunaan: telefon, Unit kawalan Jauh TV.
MEDIUM 2. GELOMBANG RADIO (RADIOWAVE) - Frekuensi: 3 KHz – 1 GHz - Terbahagi kepada dua iaitu Bluetooth dan Wireless Fidelity (Wi-Fi). - Bluetooth: - Menggunakan gelombang radio jarak dekat untuk penghantaran data iaitu dalam lingkungan 10 m secara maksima. - Wi-Fi - Data boleh dipindahkan lingkungan jarak 30 m.
MEDIUM 3. SATELIT - Frekuensi: 1 GHz – 300 GHz - Peranti elektronik yang menerima, menguatkan dan menghantar semula isyarat. - Digunakan apabila jarak penghantaran adalah jauh. - Data dan isyarat yang dibawa oleh satelit adalah berbentuk mikro gelombang (microwaves).
3. 3 KEPERLUAN PERISIAN 3. 3. 1 Perisian Pelayan 3. 3. 2 Perisian Pelanggan
PERISIAN PELAYAN Definisi Sistem Pengoperasian Pelayan Rangkaian - Dikenali sebagai NOS (network operating system). - Ia mempunyai fungsi tambahan yang membenarkan komputer dan peranti berhubung dalam rangkaian. - Sistem pengoperasian yang secara spesifik membolehkan rangkaian berjalan dengan lancar. - Biasa terdapat dalam LAN dan WAN.
Keperluan perisian
Perisian pelayan Sistem pengoperasian rangkaian network operating system (NOS) § Sistem pengoperasian yang direka untuk menyokong rangkaian. § NOS mengawal dan menguruskan semua aktiviti yang dijalankan oleh pelbagai komputer disepanjang rangkaian. § Dalam sistem rangkaian, komputer yang mengawal maklumat atau sumber dikenali sebagai pelayan, manakala komputer yang menggunakan maklumat atau sumber dikenali sebagai pelanggan.

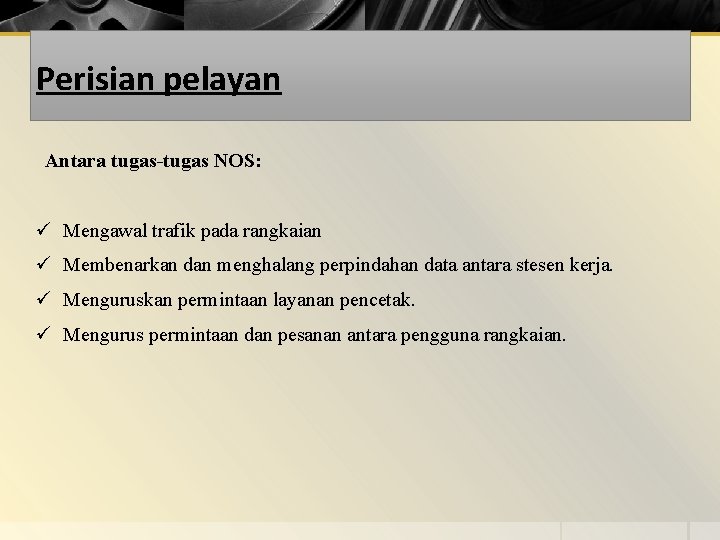

Perisian pelayan Antara tugas-tugas NOS: ü Mengawal trafik pada rangkaian ü Membenarkan dan menghalang perpindahan data antara stesen kerja. ü Menguruskan permintaan layanan pencetak. ü Mengurus permintaan dan pesanan antara pengguna rangkaian.

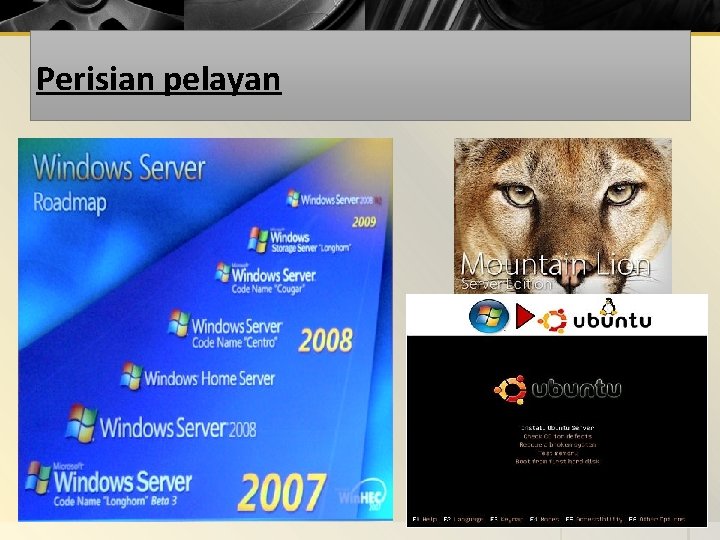

Perisian pelayan Contoh-contoh NOS: Ø Windows NT Ø Windows Server 2003 Ø Windows Server 2008 Ø Windows Server 2012 Ø Mac OS X Server 10. 3 (Panther Server) Ø Mac OS X Server 10. 4 (Tiger Server) Ø Netware Ø UNIX Ø Linux
Perisian pelayan

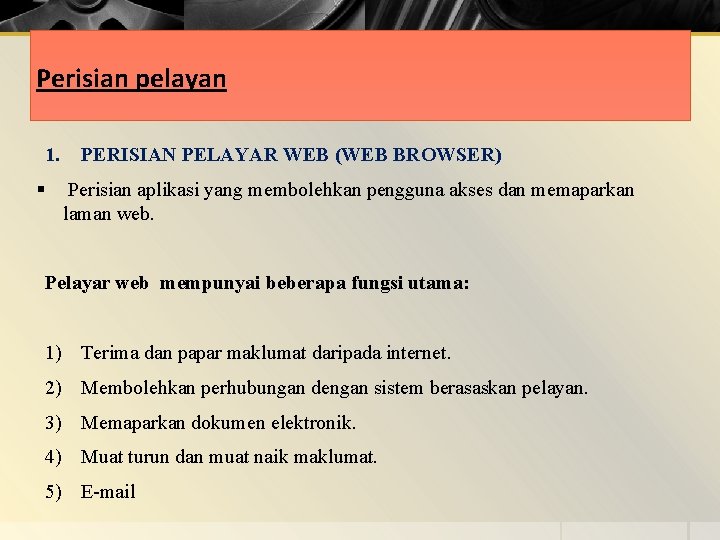

Perisian pelayan 1. § PERISIAN PELAYAR WEB (WEB BROWSER) Perisian aplikasi yang membolehkan pengguna akses dan memaparkan laman web. Pelayar web mempunyai beberapa fungsi utama: 1) Terima dan papar maklumat daripada internet. 2) Membolehkan perhubungan dengan sistem berasaskan pelayan. 3) Memaparkan dokumen elektronik. 4) Muat turun dan muat naik maklumat. 5) E-mail
Perisian pelayan 1. PERISIAN PELAYAR WEB (WEB BROWSER)
Perisian pelayan 2. E-MAIL PENGGUNA § Aplikasi yang dipasang pada komputer untuk membolehkan pengguna menghantar, menerima dan menguruskan e-mail tanpa perlu membuka pelayar web. § Kelebihan- membolehkan pengguna melihat mel dalam mod bukan dalam talian (offline). § Contoh: § Microsoft outlook § Mozilla Thunderbird § Opera mail
Perisian pelayan
Perisian pelayan 3. FAIL TRANSFER PROTOCOL (FTP) § Digunakan untuk menghubungkan antara dua buah komputer melalui rangkaian internet. § Pengguna dapat pindahkan fail skala besar serta dapat beri arahan kepada komputer lain. § Contoh: § File. Zila FTP § Smart. FTP § Cute FTP § Coffe. Cup FTP
