3 12 Prosto elektrino kolo sa jednim generatorom

3. 12 Prosto električno kolo sa jednim generatorom i jednim otpornikom Snaga generatora

stepen korisnog dejstva ili stepen iskorišćenja,

3. 12. 1. Elektromotorna sila izvora struje je 6 V, unutrašnji otpor izvora je 0, 5 , a otpor spoljašnjeg dela kola je 11, 5. Kolika je jačina struje u kolu, a koliki napon na polovima izvora?

Primer 3. 12. 2 Kada se polovi izvora čija je elektromotorna sila 2 V spoje provodnikom koji ima otpor 4, 8 , jačina struje u kolu je 0, 4 A. Koliki je unutrašnji otpor izvora?

3. 12. 3 Koliki su unutrašnji otpor i

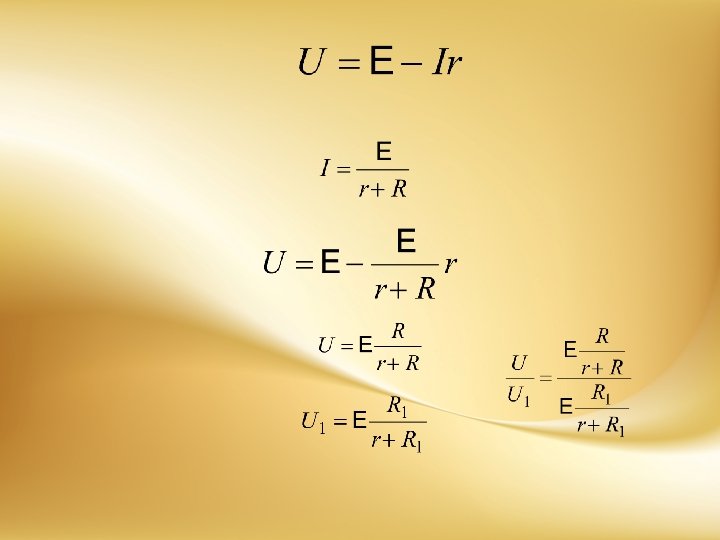

3. 13 Napon na priključcima generatora u prostom kolu

Režim naelektrisanja Režim praznog hoda (ph)

Režim kratkog spoja (ks)

grafički prikaz

maksimalna korisna snaga u kolu određena intenzitetom struje jednakim polovini struje kratkog spoja

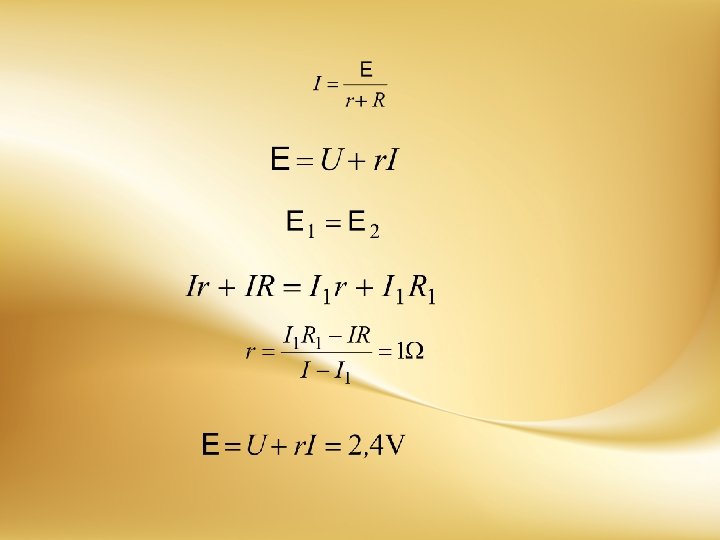

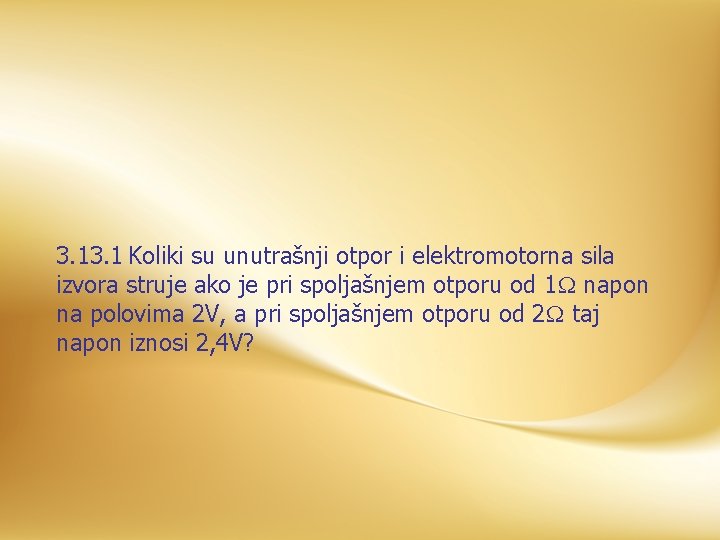

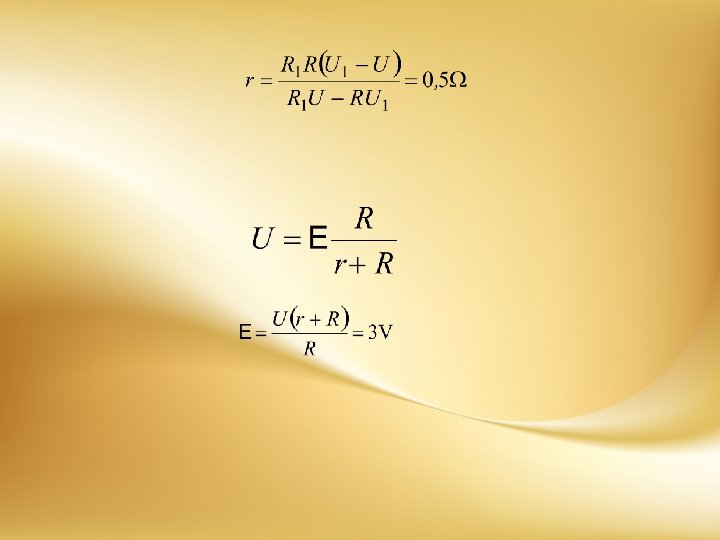

3. 1 Koliki su unutrašnji otpor i elektromotorna sila izvora struje ako je pri spoljašnjem otporu od 1 napon na polovima 2 V, a pri spoljašnjem otporu od 2 taj napon iznosi 2, 4 V?

3. 14 Prosto električno kolo sa više generatora i potrošača

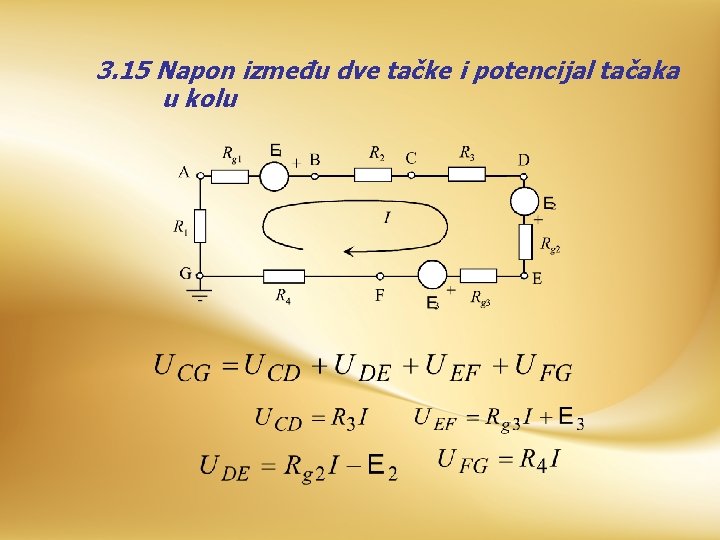

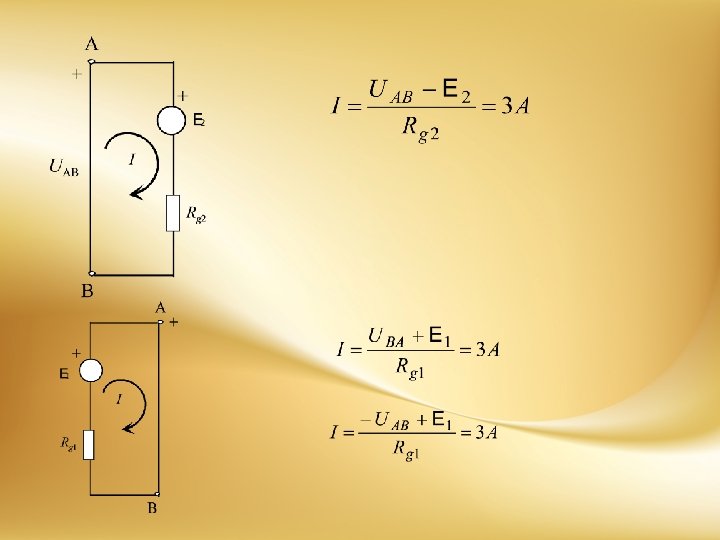

3. 15 Napon između dve tačke i potencijal tačaka u kolu

Primer

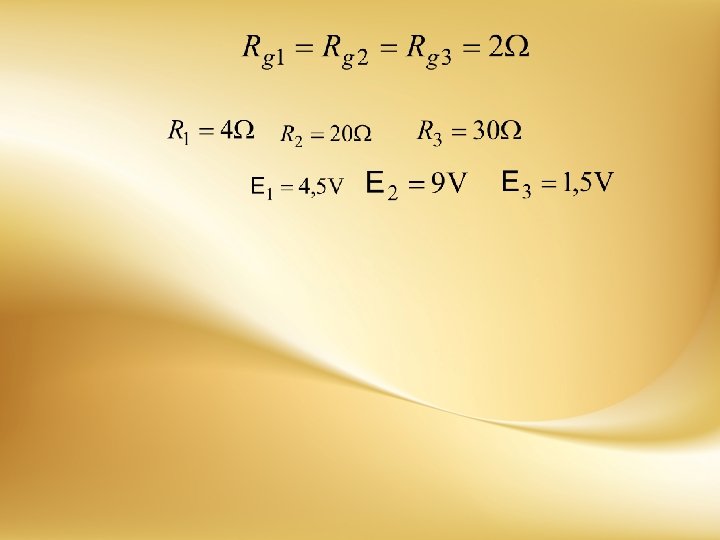

Naći napon u kolu na slici ako je

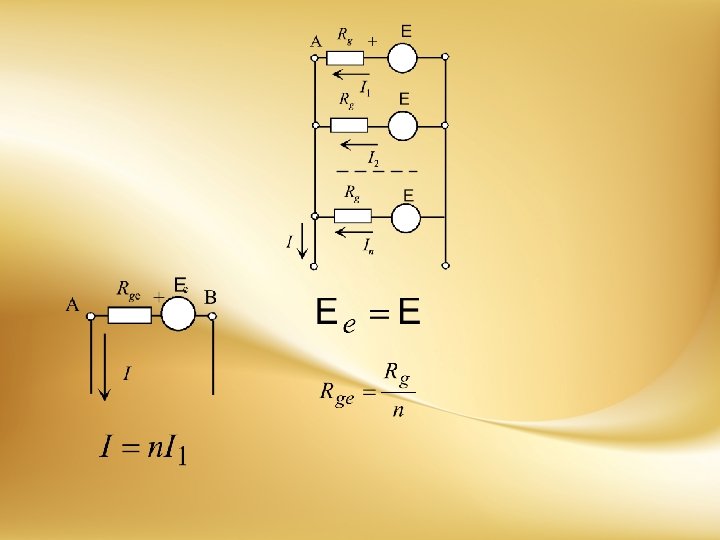

3. 16 Vezivanje generatora

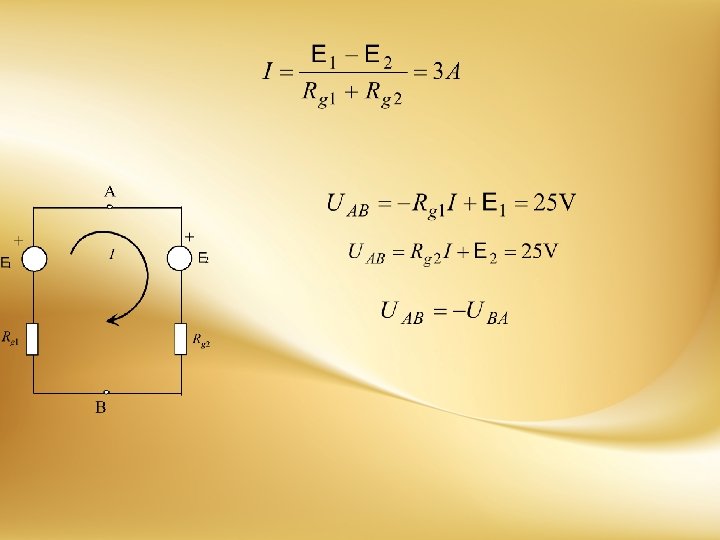

generatori u opoziciji punjenje akumulatora

3. 17 Naponski i strujni generator naponski generator

Realni naponski generator = idealni naponski generator i serijski vezan untarašnji opor

Strujni generator

Realan strujni generator = idealan strujni generator i unutrašnji otpor paralelno vezan

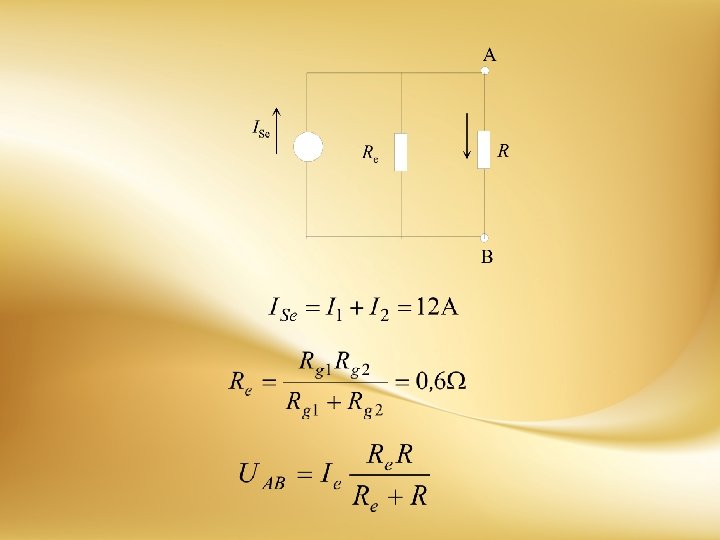

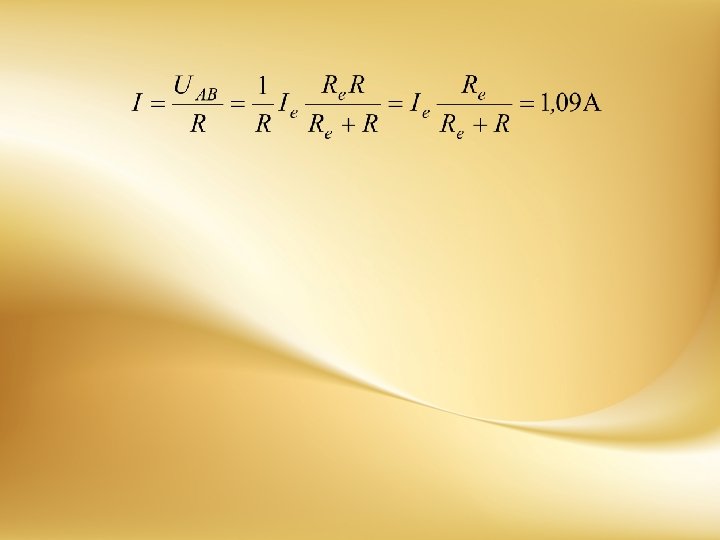

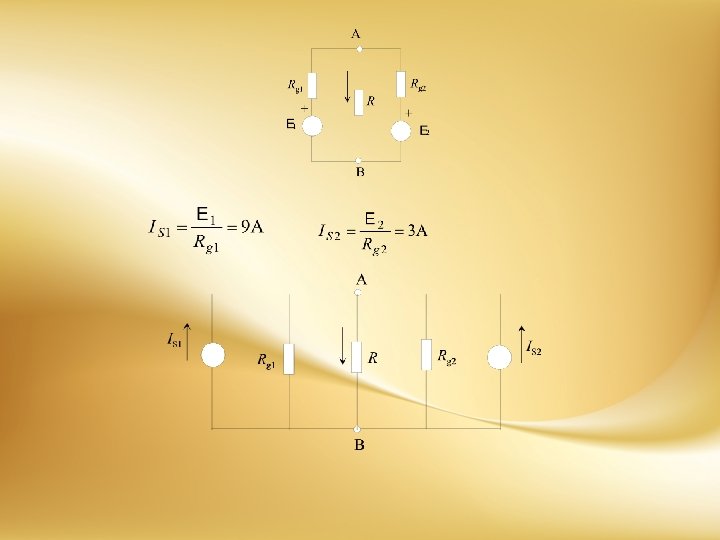

Primer 3. 17. 1 Dato je kolo na slici. Pretvaranjem naponskih u ekvivalentne strujne generatore, naći struju kroz otpornik R.
