28. Sähkölaitteet tarvitsevat sähkövirtaa toimiakseen Tavoitteet ja sisältö - sähköturvallisuusasiat - sähkövirran käsite - virtamittarin käyttö - avoin ja suljettu virtapiiri - kytkentäkaavio ja piirrosmerkit Sähköisen oppimisen edelläkävijä | www. e-oppi. fi
Sähköturvallisuus • Sähkölaitteita käytettäessä on noudatettava turvallisuus- ja käyttöohjeita • Kotona luvallisia sähkötöitä: 3. 6. 2021 2
Virtapiiri • Muodostuu jännitelähteestä esim. paristo, komponenteista esim. lamppu sekä johtimista • Suljettu virtapiiri: yhtenäinen reitti jännitelähteen + navalta – navalle • Avoin virtapiiri : ei ole yhtenäistä reittiä avoin suljettu
Sähkövirta • Kulkee suljetussa virtapiirissä, jossa on jännitelähde • Tunnus I • Yksikkö ampeeri, 1 A • Mitataan virtamittarilla – Kytketään sarjaan eli peräkkäin – Piirrosmerkki: I >

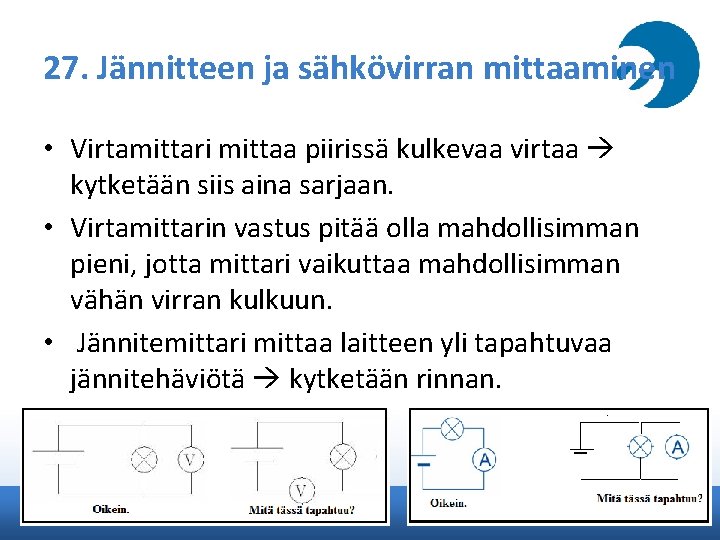

27. Jännitteen ja sähkövirran mittaaminen • Virtamittari mittaa piirissä kulkevaa virtaa kytketään siis aina sarjaan. • Virtamittarin vastus pitää olla mahdollisimman pieni, jotta mittari vaikuttaa mahdollisimman vähän virran kulkuun. • Jännitemittari mittaa laitteen yli tapahtuvaa jännitehäviötä kytketään rinnan.
Virtamittari • digitaalinen yleismittari analoginen virtamittari
Virtamittarin lukeminen • Kolme eri asteikkoa, valinta kertoo asteikon maksimin • Tilanteeseen valitaan tarkin asteikko – aloitetaan suurimmasta! • Kuvissa sama sähkövirran suuruus. Kummasta se on luettavissa tarkemmin?
Sulake • Virtapiirin ”heikoin lenkki” • Tarkoituksena on suojata sähkölaitteita ja käyttäjää • Rikkoutuu, kun sähkövirta ylittää sulakkeen nimellisarvon, jolloin sähkövirran kulku katkeaa = avoin virtapiiri • Kotitalouksissa käytetään tulppa- ja automaattisulakkeita
Piirrosmerkit • Mitä komponentteja piirrosmerkit esittävät?
Pistotulpat ja -rasiat
Johteet ja eristeet • Johde on aine, joka johtaa hyvin sähköä – Esim. metallit ja grafiitti • Eriste on aine, joka ei johda sähköä – Esim. epämetallit, lasi ja kumi • Puolimetallit ovat aineita, joilla on johteiden ja eristeiden ominaisuuksia – Esim. pii, jota käytetään elektroniikassa
