28. 1 ELEKTRICKÝ OBVOD Sestavení elektrického obvodu a jeho součásti
ELEKTROTECHNICKÉ ZNAČKY 28. 2 Elektrický článek + Otevřený spínač Uzavřený spínač
28. 3 STEJNOMĚRNÉ NAPĚTÍ Stejnosměrné napětí – napětí, které nemění svůj směr neboli polaritu v čase. Můžeme určit tudíž záporný (-) a kladný (+) pól. Zdroje napětí ü Dynamo ü Termočlánek ü Usměrňovač ü Fotovoltaický článek ü Baterie ü Akumulátor Obr. monočlánku Monočlánek = mono – jeden Baterie = spojení více článků

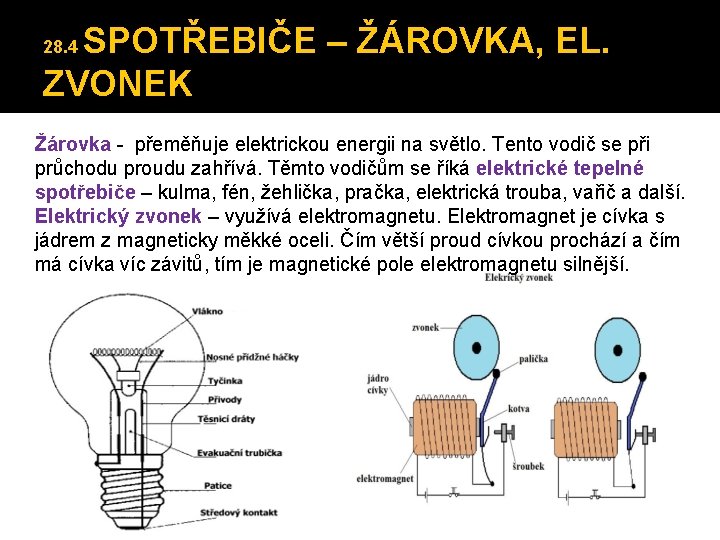

SPOTŘEBIČE – ŽÁROVKA, EL. ZVONEK 28. 4 Žárovka - přeměňuje elektrickou energii na světlo. Tento vodič se při průchodu proudu zahřívá. Těmto vodičům se říká elektrické tepelné spotřebiče – kulma, fén, žehlička, pračka, elektrická trouba, vařič a další. Elektrický zvonek – využívá elektromagnetu. Elektromagnet je cívka s jádrem z magneticky měkké oceli. Čím větší proud cívkou prochází a čím má cívka víc závitů, tím je magnetické pole elektromagnetu silnější.
28. 5 VLASTNOSTI VODIČŮ Vodiče - látky s volnými nabitými částicemi vedou el. náboj ü kovové vodiče – el. proud v kovovém vodiči je tvořen usměrněným pohybem volných elektronů ü vodné roztoky solí či kyselin – kapaliny, které vedou el. proud, nazýváme elektrolyty, el. proud v elektrolytech je tvořen usměrněným pohybem kationtů a aniontů ü plyny - el. proud je tvořen usměrněným pohybem iontů a elektronů
28. 6 SESTAVENÍ ELEKTRICKÉHO OBVODU
28. 7 ENGLISH czech english elektřina electricity baterie battery obvod circuit žárovka bulb článek article zvonek belll vodič conductor byt apartment uzel node těleso body zdroj source přístroj device napětí voltage monočlánek monocell pojistka insurance el. proud power spotřebič appliance el. energie energy
28. 8 TEST ZNALOSTÍ 1) Co znamená pojem stejnosměrné napětí? 2) Zakresli otevřený spínač. 3) Jaké jsou schématické značky žárovky, ampérmetru a pojistky? 4) Nakresli základní schéma nerozvětveného elektrického obvodu se sériovým zapojením žárovek. 5) Co víš o žárovce?
28. 9 � � � ZDROJE ČERPÁNÍ mircosoft. mzf. cz/elektro-teorie. htm cs. wikipedia. org/wiki/Stejnosm%C 4%9 Brn%C 3%A 9_nap%C 4%9 Bt%C 3%AD cihakova-fyzika. webz. cz/zapisy-f 6. htm Kolářová R. , Bohuněk J. , Fyzika pro 8. ročník základní školy, ISBN 80 -7196 -149 -3 Obrázky tvořené z obrazců či použité z literatury

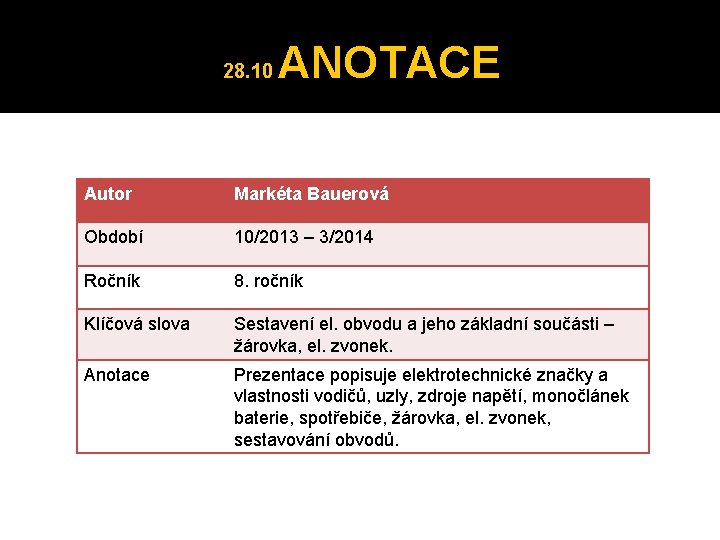

28. 10 ANOTACE Autor Markéta Bauerová Období 10/2013 – 3/2014 Ročník 8. ročník Klíčová slova Sestavení el. obvodu a jeho základní součásti – žárovka, el. zvonek. Anotace Prezentace popisuje elektrotechnické značky a vlastnosti vodičů, uzly, zdroje napětí, monočlánek baterie, spotřebiče, žárovka, el. zvonek, sestavování obvodů.
