24 11 1996 Tehnika napajanja strujom Baterije Baterijski
24. 11. 1996. Tehnika napajanja strujom - Baterije Baterijski baferi u sklopovima za napajanje Napajanje trofaznom strujom Zaštita od udara struje

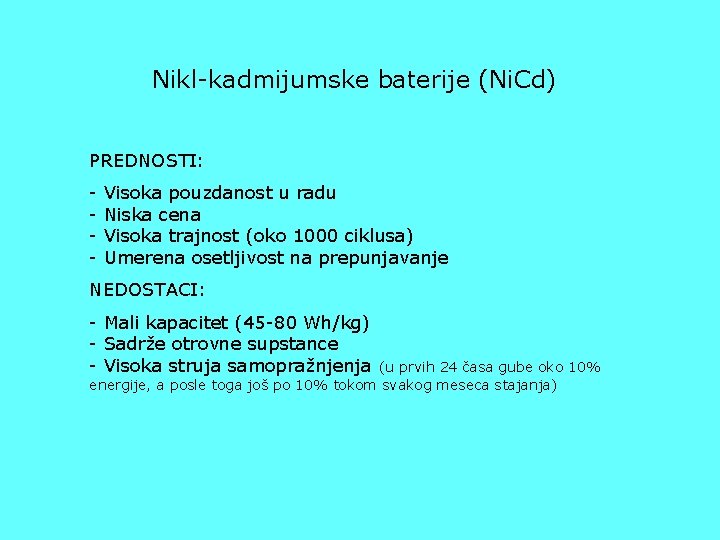

Nikl-kadmijumske baterije (Ni. Cd) PREDNOSTI: - Visoka pouzdanost u radu Niska cena Visoka trajnost (oko 1000 ciklusa) Umerena osetljivost na prepunjavanje NEDOSTACI: - Mali kapacitet (45 -80 Wh/kg) - Sadrže otrovne supstance - Visoka struja samopražnjenja (u prvih 24 časa gube oko 10% energije, a posle toga još po 10% tokom svakog meseca stajanja)
Nikl-metal-hidridne baterije (Ni. MH) PREDNOSTI: - Pouzdanost u radu i cena isti kao kod Ni. Cd baterija - Kapacitet znatno viši nego kod Ni. Cd baterija NEDOSTACI: - Životni vek kraći nego kod Ni. Cd baterija - Osetljivije na prepunjavanje nego Ni. Cd baterije - Visoka struja samopražnjenja (još viša nego kod Ni. Cd baterija, u prvih 24 časa izgube oko 15% energije, a posle toga još po 10% tokom svakog meseca stajanja)
Litijum-jon baterije (Li-ion) PREDNOSTI: - Kapacitet viši nego kod svih ostalih baterija (110 -160 Wh/kg) - Mala struja samopražnjenja NEDOSTACI: - Visoka cena - Kratak životni vek (2 -3 godine, čak i kada ne rade) - Sadrže zapaljiv elektrolit - Ne smeju da se otvaraju zbog opasnosti od požara - Mogu da se pune samo specijalnim punjačima - Nepostojanje standardnog pakovanja, pa svaki proizvod koristi svoje specijalne baterije (Ovaj nedostatak će biti otklonjen ako počne da se koristi standard SMBus)
Litijum-jon polimer baterije (Li-ion polymer) PREDNOSTI: - Niža cena nego kod Li-ion baterija - Većina drugih prednosti Li-ion baterija (osim kapaciteta) je zadržana - Mogućnost proizvodnje veoma tankih baterija NEDOSTACI: - Kapacitet nešto niži nego kod Li-ion baterija (100 -130 Wh/kg) - Većina nedostataka Li-ion baterija (osim visoke cene) je zadržana
Punjive alkalne baterije PREDNOSTI: - Veoma niska struja samopražnjenja, mogu da se koriste i 10 godina posle punjenja NEDOSTACI: - Nizak kapacitet (oko 80 Wh/kg) - Ako nisu ispražnjene više od 50%, kapacitet se posle svakog punjenja smanjuje za po 10% - Ako su ispražnjene više od 50%, kapacitet se posle svakog punjenja smanjuje za po 40%
Baterije koje nisu predviđene za punjenje PREDNOSTI: - Niska cena NEDOSTACI: - Ne smeju da se pune, jer bi time oslobodile vodonik, koji može da bude eksplozivan

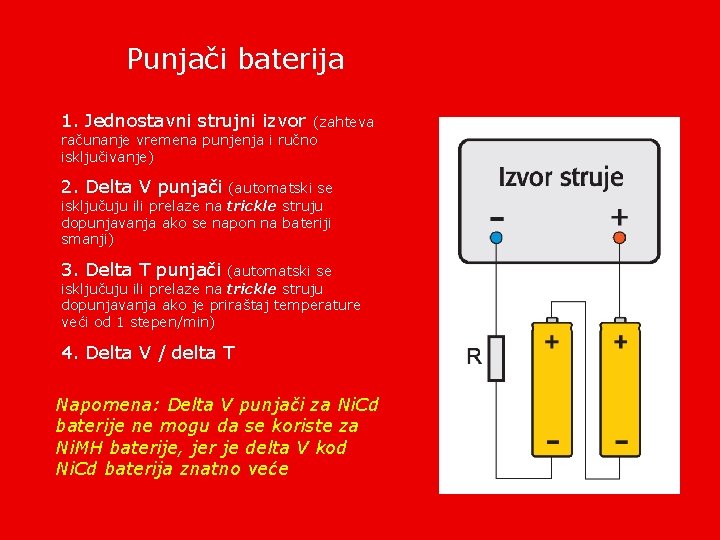

Punjači baterija 1. Jednostavni strujni izvor (zahteva računanje vremena punjenja i ručno isključivanje) 2. Delta V punjači (automatski se isključuju ili prelaze na trickle struju dopunjavanja ako se napon na bateriji smanji) 3. Delta T punjači (automatski se isključuju ili prelaze na trickle struju dopunjavanja ako je priraštaj temperature veći od 1 stepen/min) 4. Delta V / delta T Napomena: Delta V punjači za Ni. Cd baterije ne mogu da se koriste za Ni. MH baterije, jer je delta V kod Ni. Cd baterija znatno veće

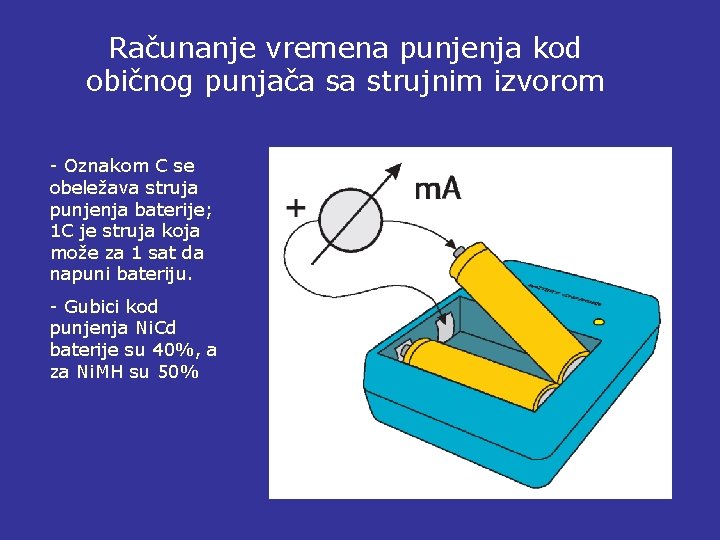

Računanje vremena punjenja kod običnog punjača sa strujnim izvorom - Oznakom C se obeležava struja punjenja baterije; 1 C je struja koja može za 1 sat da napuni bateriju. - Gubici kod punjenja Ni. Cd baterije su 40%, a za Ni. MH su 50%
Problem pražnjenja serijski vezanih baterija Ako je napunjenost baterija različita, pri pražnjenju serijski vezanih baterija na bateriji koja je više ispražnjena, pojaviće se negativan napon koji će je oštetiti

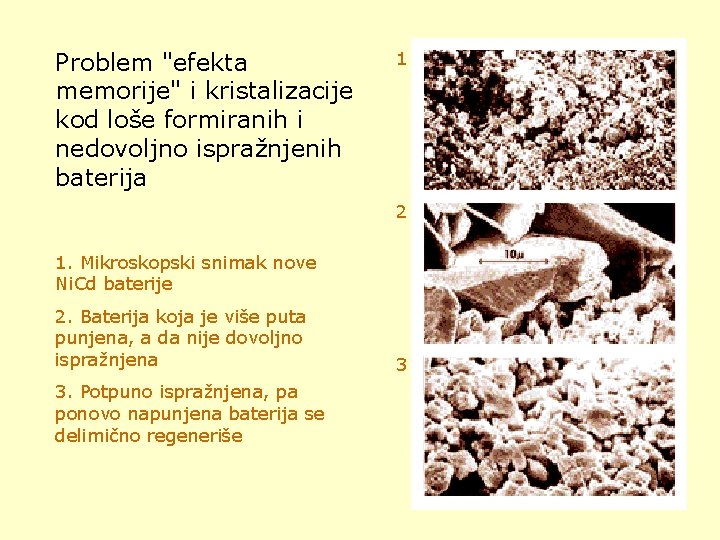

Problem "efekta memorije" i kristalizacije kod loše formiranih i nedovoljno ispražnjenih baterija 1 2 1. Mikroskopski snimak nove Ni. Cd baterije 2. Baterija koja je više puta punjena, a da nije dovoljno ispražnjena 3. Potpuno ispražnjena, pa ponovo napunjena baterija se delimično regeneriše 3
Puferski (baferski) spoj baterije u kolu I 1=I 2+I 3

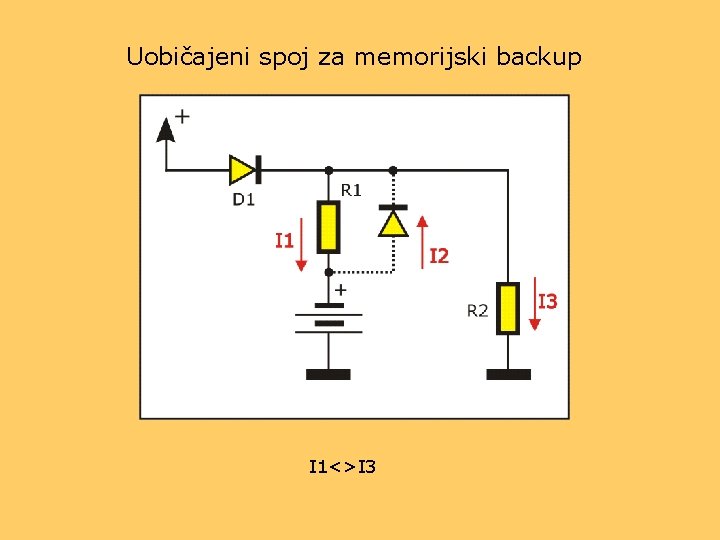

Uobičajeni spoj za memorijski backup I 1<>I 3
Napajanje trofaznom strujom
Vezivanje potrošača u "zvezdu" i u "trougao" Zvezda Trougao
Posledice prekida dovoda neutralnog provodnika do potrošača
Nestabilan napon zbog prekida dovoda neutralnog provodnika do potrošača
Slučaj 1: jedan provodnik nije dovoljan za tok struje
Slučaj 2: ponovo nema uslova za tok struje ka zemlji, jer ni jedan provodnik nije uzemljen
Slučaj 3: uzemljeni provodnik ne izaziva tok struje ka zemlji

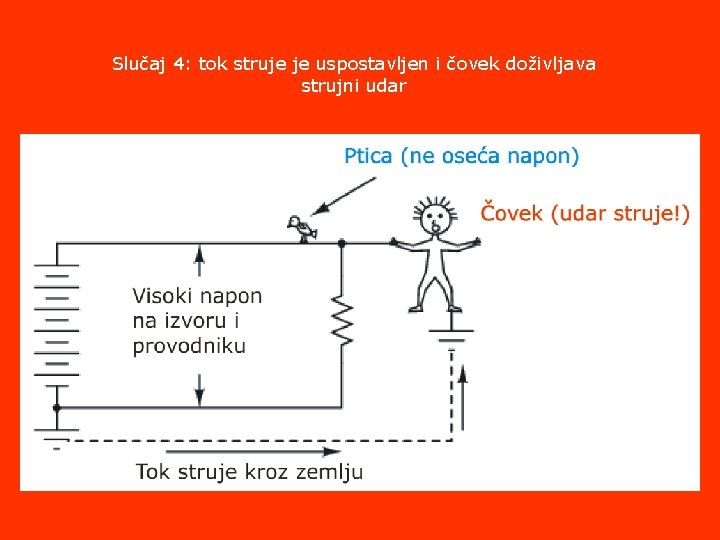

Slučaj 4: tok struje je uspostavljen i čovek doživljava strujni udar
Slučaj 5: tok struje se zatvara kroz zemlju
Dejstvo DC i AC struje na ljudski organizam
