23 settembre 2004 Commissione I LAr stato e

23 settembre 2004 Commissione I "LAr: stato e richieste" 1

n n Consuntivo attivita’ 2004 Programma 2005 23 settembre 2004 Commissione I "LAr: stato e richieste" 2

Lar: stato e richieste n n Stato della Calorimetria a Liquid Argon di ATLAS Attività del gruppo di Milano: Software HV – Ricostruzione del segnale – Test-beam – Misure col TDR – Integrazione servizi Endcap – Calibrazioni e analisi canale H – Identificazione di leptoni – Studio ETmiss Attività di commissioning ECA Barrel ECC – Detector barrel diviso in due ruote: ruota A e ruota C Barrel: em calorimeter + presampler Endcap: em calorimeter + presampler + adronico + forward 23 settembre 2004 Commissione I "LAr: stato e richieste" 3

n n n In B 180: Sul calorimetro elettromagnetico barrel il 27 agosto sono stati completati tutti i tests elettrici a freddo. Iniziata subito dopo la fase di warm up attualmente calorimetro sotto tensione 50 V. Misure sistematiche LC, TPA, dei canali di lettura e R e TDR sulle linee di calibrazione n Test con un crate equipaggiato con FEB n Test HV di tutto il calorimetro e presampler tra 0 e 2000 V alcuni settori del calorimetro e del presampler hanno mostrato problemi ad alta tensione. 23 settembre 2004 Commissione I "LAr: stato e richieste" 4

Calorimetro barrel 23 settembre 2004 Commissione I "LAr: stato e richieste" 5

Barrel Transport 23 settembre 2004 Commissione I "LAr: stato e richieste" 6

TRANSPORT SPECIFICATION Barrel Transport Weight 175 tons Length 6. 80 m Width 6. 00 m Height 7. 73 m Max longitudinal acceleration + slope a[g]+slope < 0. 15 Max transverse acceleration + slope a[g]+slope < 0. 08 g Max vertical acceleration (static) 0. 3 g Max vertical acceleration at 20 Hz 0. 03 g if lasting less than 30 sec* Max vertical acceleration at 20 Hz 0. 003 g if lasting longer than 30 sec* * This condition on the time imposed to distinguish a sinusoidal excitation (engine) from the shock caused by a road imperfection 23 settembre 2004 Commissione I "LAr: stato e richieste" 7

Transport to the pit: 26 October 2004, proposed date by TC 23 settembre 2004 Commissione I "LAr: stato e richieste" 8

Endcap C n Stato ECC: – – – Tutti i detector nel criostato Saldatura covers quasi completato, preparazione per cool-down in corso. Inizio cool-down 27/9 Programma di test elettrici simile a quello del barrel 23 settembre 2004 Commissione I "LAr: stato e richieste" 9

Criostato end-cap Welding of cold cover 23 settembre 2004 Criostato ECC Commissione I "LAr: stato e richieste" 10

Cool down dell’End Cap Inizio della fase di cooldown per ECC a fine settembre Studiate due possibili metodi: a) raffredamento utilzzando un flusso di He tempo stimato 20 g, He piu’ efficiente ma maggiore rischio (vento di 10 m/s che potrebbe gettare tutta l’eventuale polvere in avanti sul calo EM). b) raffreddamento utilizzando lo scambiatore con N 2 piu’ lento stimato 60 g, considerato un processo meno a rischio scelta la soluzione b) se risulta poco efficiente si potrebbe passare alla a) 23 settembre 2004 Commissione I "LAr: stato e richieste" 11

Endcap A n Stato ECA (integrazione): – – EMECPS: nel criostato, cablato e testato EMEC: nel criostato, cablato e testato HEC wheels: HEC 1 nel criostato in survey, HEC 2 pronta per l’inserimento FCAL: inserzione a novembre 23 settembre 2004 Commissione I "LAr: stato e richieste" 12

SCHEDULE ECA(1) 23 settembre 2004 Commissione I "LAr: stato e richieste" 13

Schedule pit • • n n n Barrel lowered ~ end October 2004 finish the Barrel Tile 2005: February-March : our infrastructure (incl. FE Crates) 2005 April-August: Barrel on Truck, well accessible to us for FE installation Ø LV PS, All boards in FE, … Ø One FEIC, 5 people over 2 FEC (n, n+1) in one week ECC ready for the pit end may 2005 Transport and lowering ECC afterwards Services installation on ECC ( ~ottobre 2005) ECA in the pit end 2005 Installation ECA services: beginning 2006 23 settembre 2004 Commissione I "LAr: stato e richieste" 14

Attivita’ HV n Milano è responsabile del software di controllo dell’HV di tutta la calorimetria LAr di ATLAS: – n n – Acquistati da Wuppertal + KTH + CERN CANbus, OPC server OPC client: scritto dallo user finale (Milano) usando PVSSII – n endcap, barrel; em, hadronico e forward; LAr purity monitors Circa 4900 canali con tensioni da 600 a 2500 V Moduli ditta Iseg (Germania) – n L. Carminati, M. Mazzanti, F. Tartarelli PVSSII (sistema commerciale SCADA della ETM (Austria)) fa: Controllo, monitoring, trending, alarm h Milano ha realizzato e gestisce i programmi HV per 3 set-up: – – B 180 (cold test del barrel), H 8 (CBT), H 6 (CBT-Endcap) B 180 Cold test ECC, …ECA 23 settembre 2004 Commissione I "LAr: stato e richieste" 15

Barrel Calo: 50 V LAr gas, after long term 2000 V cold test and Lar emptying short in LAr, remain after emptying Short in LAr, gone after emptying 50 V LAr gas Red line: Isolated electrode Green rectangle: Zone cured after Lab cold test Un settore HV: Dhx. Df=0. 2 x 0. 2 2 linee HV (32 elettrodi) 0. 2% totale 23 settembre 2004 Commissione I "LAr: stato e richieste" 16

PRESAMPLER STATUS 50 V in LAr gas after cold test at 2000 V Burned. Now holds 2000 V. Initially appeared at warm 23 settembre 2004 Commissione I "LAr: stato e richieste" 17

S/ B loss (%) low mass tails (%) 23 settembre 2004 Commissione I "LAr: stato e richieste" 18

Misure di riflettometria nel dominio del tempo (TDR) n La “signal reconstruction”: – – n Richiede conoscenza della funzione di trasferimento della linea di calibrazione Linea non ideale, va modellizzata Scopo delle misure TDR: – – individuazione di caratteristiche o anomalie di cui tener conto nella ricostruzione dei segnali Ultimo controllo prima del pit, verifica installazione linee 23 settembre 2004 n Misure TDR effettuate: – – – sul Test beam (a caldo ed a freddo) linee di calibrazione di alcuni FT del Barrel (a caldo) TUTTE le linee di calibrazione BARREL a freddo Commissione I "LAr: stato e richieste" 19

Misure TDR With MUX Without MUX n Automatizzazione sistema: – – – n Performance: – – n Multiplexer Labview per controllo MUX e TDR Ricerca online di linee fuori tolleranza 1 FT (128 canali) ogni circa 30 min 64 FT (wheel A+C) da misurare Distorsione della forma del segnale introdotta dal MUX: – In corso di studio: si riesce a ricostruire la lunghezza della linea senza MUX da 23 settembre 2004 Commissione I "LAr: stato e richieste" 20

Risulati Barrel (preliminari) Ft 0 Sett. A Sett. B Estrazione lunghezze cavi Axon: 2 “famiglie” nel Settore A 7 “famiglie” nel Settore B Spread delle lunghezze in una singola Ft 1 famiglia 3 1. 5 ns (30 cm). Probabilmente questa differenza e` data dalla differenza in impedenza dei cavi. Tutte le linee sono all`interno dell`intervallo di tolleranza delle impedenze dei cavi Axon. black TDR profile (TB ft=1, short line) green Z 0=50 (Hspice simulation) red Z=Z 0 2 (Hspice simulation) 23 settembre 2004 Commissione I "LAr: stato e richieste" 3 ns 21

Risulati Barrel (preliminari) Ottima correlazione tra le lunghezze estratte dai profili misurati col MUX e quelle senza MUX. Possiamo predire dalle misure col MUX la lunghezza “vera” delle linee, cioe` quella senza MUX. 23 settembre 2004 Commissione I "LAr: stato e richieste" 22

Linee anomale Modulo M 05 P 03 P 05 P 14 FT 10 9 4 9 26 ---------calibrazione-----------Harness Canale Condizione cal. B 48 “aperto instabile” al livello della MB ad alta frequenza cal. A 62 aperto al livello della MB Gia` noto cal. B 24 -25 “aperto instabile” al livello della MB ad alta frequenza cal. A 38 strano comportamento cal. B 21 strano comportamento, non terminato a 50 ohm Z ~ 50 23 settembre 2004 Commissione I "LAr: stato e richieste" 23

Test beam combinato n Dati raccolti: – – – n Da fare: – Scansione fine per “ presampler study” Studi di HV – VLE run (1 Ge. V-9 Ge. V) – Runs con campo magnetico , “Bremsstrahlungs recovery” 25 ns run Presa dati con fotoni in Novembre Completare Delay runs (signal reconstruction, OF) – – n Combined Calorimetry – n Elettroni, pioni e muoni in energie tra 9 e 350 Ge. V. Diversi punti in h, uno scan esteso a 250 Gev (tutte le celle), 180, 150, 100, 50, 20, 10 Ge. V con diversi materiali davanti al criostato (Al plates: 0; 0. 3; 0. 6; 0. 9 X 0). ~ 2200 runs, ~ 0. 6 TB Full combined ~ 1200 runs, ~ 0. 4 TB [Event size ~ 50 k. B/event including headers] – 23 settembre 2004 Commissione I "LAr: stato e richieste" 24

TB schedule 23 settembre 2004 Commissione I "LAr: stato e richieste" 25

Data Taking Activities (B. Di Girolamo) Ø Run periods as in the official schedule: Ø Ø First combination Ø July 5 th: Tilecal and LAr calorimeters Ø August 9 th: TRT, LAr, Tilecal, MDT, RPC, LVL 1 MUCTPI, EF Ø August 12 th: Pixel added Ø August 27 th: Restarted as combined calorimetry Ø Sept 7 th: Restarted with Pixel, TRT, LAr, Tilecal, MDT, RPC, LVL 1 MUCTPI, EF Starting from September 7 th the system has been running quite smoothly. Occasional problems promptly solved. Main focus now is to switch to a frozen configuration from September 15 th to October 19 th to take the core of the data needed to satisfy the physics program. Waiting for the integration of Ø SCT: should be integrated soon Ø LVL 1 Calo: should be integrated soon Ø TGC, CSC: end September Ø CTP: end September 23 settembre 2004 Commissione I "LAr: stato e richieste" 26

Clustering with TB data “all 3 D” Topo. Cluster with EMB run 1004015 (250 Ge. V e) n – Cubic interpolation reconstruction + DB for ped/ramp (“Half_Simple”) – Noise. Sigma = 200 Me. V, Seed /N = 4, Neighbour /N = 3, no corrections CLUSTER s = 4. 8 Ge. V – – – CELL SUM s = 8. 0 Ge. V Cluster improvement 40% relative (4. 8 Ge. V / 244 Ge. V = 2. 0% 8. 0/243 = 3. 3%) Should be more pronounced with improved signal reconstruction Available for online monitoring soon 23 settembre 2004 Commissione I "LAr: stato e richieste" 27

Integrazione servizi End. Cap n E’ stato effettuato uno studio dei servizi di barrel e endcap con modelli CAD a 3 D per capire come posizionarli e installarli – – – n n Usati per far costruire al CERN due mockup (Barrel e End. Cap) criteri suddivisione servizi sono stati accettati dalla TC Milano si è occupato principalmente dell’Endcap Maturata expertise sull’Endcap La Coll. LAr ha richiesto a Milano di assumere la responsibilita’ dell’installazione dei servizi End-cap 23 settembre 2004 Commissione I "LAr: stato e richieste" 28

FASI DELL’INSTALLAZIONE ◊ 13 CRATES DI ELETTRONICA 4 DIFFERENTI TIPOLOGIE DI SERVIZI ( FCAL, EMEC, (HEC&EMEC-special), Crates-feet. reg. )) ◊ Operazioni in posizione Truck (garage) : cavi PS , coperture PS, installazione manifolds cavi LV, cavi di trigger, installazione delle box di monitoraggio ◊ Completamento dell’installazione con EC in posizione finale installazione parziale fibre TTC, cavi di trigger, installazione optical-boxes test delle “water lines”. (occorre un team di tre persone) 23 settembre 2004 Commissione I "LAr: stato e richieste" 29

13 crates 23 settembre 2004 Commissione I "LAr: stato e richieste" 30

Particolari servizi EC 23 settembre 2004 Commissione I "LAr: stato e richieste" 31

Schedule installazione servizi ECC n Servizi Endcap: Optical links – ELMB (Power Supplies and crate monitor and control) – Water manifolds – Power cables – Low Voltage Power Supplies –… – 23 settembre 2004 Commissione I "LAr: stato e richieste" 32

Calibrazioni e analisi H→ n Calcolo dei coefficienti di calibrazione del calorimetro in energia basato sulla ottimizzazione della risoluzione – n Cominciato lavoro per calibrare le produzioni DC 2 (Geant 4): – – – n Calibrazione utilizzata da tutte le produzioni DC 1 (‘ 03/’ 04) Sviluppo codice per accedere agli hit nei materiali passivi Upstream/downstream del calorimetro Energia persa negli assorbitori del calorimetro (→sampling fraction) Usiamo il canale H come benchmark per questi studi: – – Inizio studio H prodotto via VBF con full simulation Studio effetto tagli -id 23 settembre 2004 Commissione I "LAr: stato e richieste" 33

Identificazione e ricostruzione ETmiss Nuova analisi con likelihood (88. 5<PT<133. 5) n Studii su grossi campioni DC 1: – – n 350 k eventi A/H→ : 270 k adronici (generati Milano/CNAF) 350 k QCD evs: 1. 1 M candidati 120 k tt events (Milano/CNAF) Elect. noise (pile-up non ancora) Algoritmi di -ID: – – n Analisi standard (88. 5<PT<133. 5) Migliori risultati ottenuti con una likelihood basata su 7 variabili (incluso un taglio di d/d de (pxmiss, pymiss)=k SE T Risultati un fattore 3 meglio del TDR Calibrazione ETmiss: – – – Pesi alla H 1: dipendono da ET e h Nuovi pesi con più bin e pesi tunati su Etmiss In corso una calibrazione che dipende dalla densita’ di energia nelle celle (e h) 23 settembre 2004 Commissione I "LAr: stato e richieste" 34

Attivita’ 2005 n Attivita’ HV: – – – n Sviluppi SW e analisi dati raccolti Estate ‘ 05: cold test dell’end-cap (ECA) al B 180 Installazione HV in USA 15 e misure sul barrel nell’IP (M: da agosto ‘ 05) Integrazione col resto del DCS di ATLAS (finora sistema stand-alone) Integrazione con l’offline (formato dati, Conditions database) Servizi End-cap: M: ~ fine Ottobre ‘ 05: inizio preparazione e integrazione dei servizi nel pit su ECC n Ricostruzione del segnale: – n Analisi dati CBT e implementazione dell’algoritmo nel software online del Lar Software: – – – Analisi dati del CBT (calibrazione di e pioni) Nuove simulazioni (DC 2) basate su Geant 4 e studio di performance Studio di fondi fisici e pile-up 23 settembre 2004 Commissione I "LAr: stato e richieste" 35

Aggiornamento milestones 2004 n Nuova Vecchia milestone 30 -10 -04 30 -06 -04 SW ricostruzione Segnale pronto per CBT n n 31 -08 -04 31 -07 -04 TDR su Barrel freddo n 30 -10 -04 31 -08 -04 Barrel nel pit 28 -02 -05 31 -12 -04 Studio uniformita’ Calo al CBT n 23 settembre 2004 Commissione I "LAr: stato e richieste" 36

Composizione del gruppo n Ricercatori : – – – – – D. Banfi (Dottorando, 100%) L. Carminati (Ass. Uni. , 100%) D. Cavalli (Dir. Ric. , 80%) G. Costa (Dir. Ric. , 100%) M. Delmastro (Ass. Uni. , 100%) M. Fanti (Ric. Uni. , 100%) L. Mandelli (PO, 100%) M. Mazzanti (1° Ric. , 100%) L. Perini (PA, 100%) F. Tartarelli (Ric. , 100%) n Tecnologi: n M. Citterio (1° Tec. , 50%) – S. Coelli (art. 23. , 15%) Totale 10, 45 PE n Laureandi: – – n Coordinatrice WG Jet, e PTmiss Perf. LAr EM steering (membro) LAr representatives group (membro) Responsabile ATLAS Italia LAr representatives group (chairman) LAr steering group (membro) Lar electronic coordinator A. Carioni, M. Consonni Tecnici: – – G. Braga (100%), B. Monticelli (100%), F. Alberti (50%) 4 mu tecnici Servizio Elettronica 23 settembre 2004 Commissione I "LAr: stato e richieste" 37

Altre slides 23 settembre 2004 Commissione I "LAr: stato e richieste" 38

23 settembre 2004 Commissione I "LAr: stato e richieste" 39

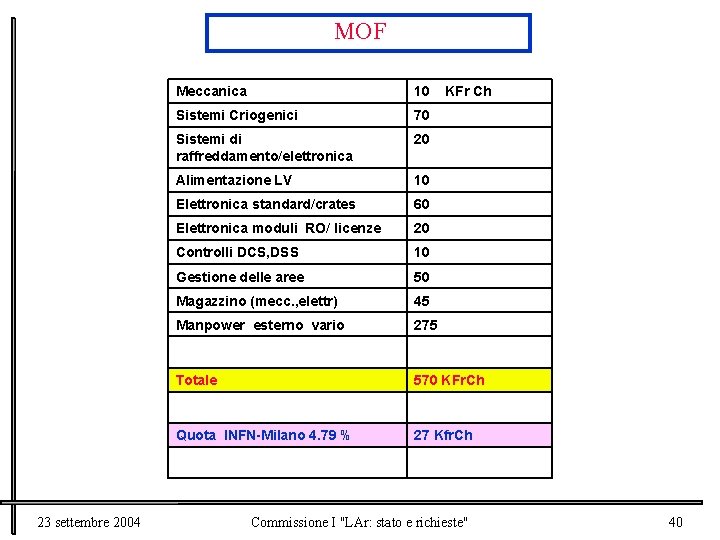

MOF 23 settembre 2004 Meccanica 10 KFr Ch Sistemi Criogenici 70 Sistemi di raffreddamento/elettronica 20 Alimentazione LV 10 Elettronica standard/crates 60 Elettronica moduli RO/ licenze 20 Controlli DCS, DSS 10 Gestione delle aree 50 Magazzino (mecc. , elettr) 45 Manpower esterno vario 275 Totale 570 KFr. Ch Quota INFN-Milano 4. 79 % 27 Kfr. Ch Commissione I "LAr: stato e richieste" 40

La voce C& I riguarda la copertura dei costi di commissioning relativi principalmente ai calorimetri EC C ed EC A nel 2005 C&I Meccanica 10 Sistemi per gas 5 Sistemi Criogenici 80 Sistemi di raffreddamento/elettronica 5 Elettronica standard crates, pool, licenze 95 Gestione delle aree 30 Comunicazioni 5 Magazzino (mecc. , elettr) 60 Manpower esterno vario 290 Totale 580 Fr. Ch Quota INFN-Milano 4. 79 % 28 KFr. Ch 23 settembre 2004 Commissione I "LAr: stato e richieste" KFr Ch 41

La voce CC e ' relativa a : extra costi CORE, items CORE non coperti, costi di infrastrutture (Building 180) CC Infrastrutture non CORE Building 180 214 Kfr. Ch Extra costi CORE Magazzino, mockup, apparati vari, 313 HV, licenze varie, cooling Costi Core non coperti 23 settembre 2004 LV PS, FEC , elettronica NC 187 Totale 714 Kfr. Ch Quota di Milano 4. 79 % 34 KFr Ch Commissione I "LAr: stato e richieste" 42

Previsioni spese 06 -07 anno MI ME Cons. MOF (B) Trasp. Mat. Inv. C. A. (C&I+C&C) Tot. 05 19 185. 5 21 17. 5 8 - 18+22 291 06 20 200 21 25. 5 5 6 6+24 307. 5 07 20 200 16 44 - 6 - 286 23 settembre 2004 Commissione I "LAr: stato e richieste" 43

Materiale da acquistare per Servizi EC Attrezzature varie , piegatura tubi 3. 7 K € n Bulloneria, raccorderia, etc… 1. 6 ” n Pompa per test impianti . 2 ” n Dima “regolabile” per diff. config. 1. 0 ” ____ Totale 6. 5 K€ n 23 settembre 2004 Commissione I "LAr: stato e richieste" 44

23 settembre 2004 Commissione I "LAr: stato e richieste" 45

EC cool down procedure • HEC and FCAL, DT=40 K • EMEC boundaries: Mechanical constraints limit the DT • Radial gradient less than 20 K at start, going down to 6 K! at liquid temperatures. • Front/back less than 10 K • Interlock conditions on cryostat itself not yet fully defined. • Due to severe DT conditions, left with 2 options: Option Time Ln 2 consumption Comment GN 2 + He free circulation 60 days 500 tons 70 k. CHF; 1 truck/2 days (WE? ) He circulator: forced He circulation 20 days 90 tons New process, needs more assistance.

Strumenti software OPC Client Moduli (Crates) HV Iseg PC (Windows) ethernet OPC Server FW CANbus xx PVSS n n Firmware nei moduli e crates; scritto da Iseg OPC è una standardizzazione del concetto di driver: – – n n OPC server: legge e interpreta i messaggi CAN in INPUT e OUTPUT; pubblica i dati in un formato standard; scritto da Iseg OPC client: accede (lettura/scrittura) ai dati del server; scritto dall’utilizzatore finale (Milano) usando PVSS è un sistema SCADA (Supervisory Control And Data Acquisition) commerciale della ETM (Austria) CANbus, OPC e PVSS sono standards raccomandati dal CERN per il DCS a LHC 23 settembre 2004 Commissione I "LAr: stato e richieste" 47

HV granularity n Calorimetro barrel (configurazione nominale): – – 448 regioni di Dhx. Df=0. 2 x 0. 2 ognuna con 32 elettrodi e 64 semigaps (0. 2% dell’accettanza) Ogni regione e’ alimentata da 2 linee indipendenti: ogni linea alimenta 32 semigaps 23 settembre 2004 Commissione I "LAr: stato e richieste" 48

Data Taking Activities Ø Data taken for specific studies: Ø Ø High eta (0. 7 -1. 2) scans with energies between 20 and 250 Ge. V (pions and electrons) Studies with material in front of LAr calorimeter, fixed eta and energies between 9 and 250 Ge. V Low eta (0. 2 -0. 65) scans, with steps of 0. 1 and 0. 0025. Energies from 20 to 350 Ge. V Muon stand alone studies Ø Ø Sagitta resolution in the momentum range 120 -350 Ge. V LVL 1 trigger studies Many others. Data taken (all runs, including those for test and debugging): Ø Muon system Ø Ø Combined Calorimetry Ø Ø ~ 1350 runs, ~ 0. 1 TB ~ 2200 runs, ~ 0. 6 TB Full combined Ø 23 settembre 2004 ~ 1200 runs, ~ 0. 4 TB [Event size ~ 50 k. B/event including headers] Commissione I "LAr: stato e richieste" 49

Test Beam Calorimetro EM Larg Cubic interpolation + Ramp and Pedestal from Database: e 250 Ge. V/c Current situation: We don’t have yet Optimal Filtering Coefficients nor detailed Cell-to-Cell timing. 23 settembre 2004 Commissione I "LAr: stato e richieste" 50

Ricostruzione del segnale D. Banfi, M. Delmastro, M. Fanti n Tecnica sviluppata a Milano ora integrata nel SW offline ufficiale (M: 30/06/04): – n n forme d'onda e coefficienti OF nel database, pronti all'uso per la ricostruzione. Tecnica testata con successo sui dati dei test-beam passati Pronti ad analizzare i dati del CBT (M: 31/07/04): – – Dati di delay a 32 samples per ricostruire la forma del segnale di calibrazione coefficienti OFC per la ricostruzione del segnale 23 settembre 2004 Misura forme d’onda di calibrazione determinazione parametri: LC, . . Predizione segnale di ionizzazione Calcolo OFC misura E, t Commissione I "LAr: stato e richieste" 51

Particolari dei servizi su EC 23 settembre 2004 Commissione I "LAr: stato e richieste" 52

Servizi Calorimetro EC (particolari) 23 settembre 2004 Commissione I "LAr: stato e richieste" 53

Calibrazione e/ : la procedura Step 1: Si parte delle energie nei sampling scalibrate (solo calibrazione elettronica = energia rilasciata nel LAr): non c’è calibrazione a livello di cella o di cluster, solo calibrazione elettronica Step 2: Calcolo dei pesi longitudinali (! Wi) utilizzando le energie scalibrate, attraverso il metodo di minimizzazione di /E Step 3: Calcolo del fattore si scala globale = Ebeam / (W 0 e 0 tot + W 1 e 1 tot + W 2 e 2 tot + W 3 e 3 tot) Step 4: Calcolo dell’energia nel cluster ( ! 7£ 7), senza correzione per il non contenimento Ecluster= (W 0 e 0 CL + W 1 e 1 CL + W 2 e 2 CL + W 3 e 3 CL) Step 5: Confronto con la calibrazione standard di ATHENA (=TDR), tralasciando per compatibilità la correzione per i cluster 23 settembre 2004 Commissione I "LAr: stato e richieste" 54

Cell energy deposited in the liquid Argon per layer (e 0 i, e 1 i, e 2 i, e 3 i) Cell calibration: Eki = eki = scale factor(sampling fraction) E/gamma scale calibrated cell energies per layer (E 0 i , E 1 i , E 2 i , E 3 i) n n Cluster energy corrections: nlongitudinal weights for material and leakage corrections n. Out of cone (convertiti/ non convertiti) n. Barrel/endcap crack Cluster positions corrections: n. S-shape n - offset E/gamma energy and position calibrated clusters 23 settembre 2004 Commissione I "LAr: stato e richieste" 55

Results on A 0/Z 0 samples 23 settembre 2004 Commissione I "LAr: stato e richieste" 56

CBT-EC 2 n n Run I: May 17 - June 9, June 15 - June 21 and June 26 - July 7, 2004 Run II: August 11 - September 25 and September 29 - October 4, 2004 23 settembre 2004 Commissione I "LAr: stato e richieste" 57
