2222021 What the 1 2222021 Digitale druktechnieken 2

2/22/2021 What the. . ? 1

2/22/2021 Digitale druktechnieken 2

2/22/2021 Xerografie of elektrofotografie 3

2/22/2021 Het begin • • • Uitgevonden door Chester F. Carlson 1937 eerste patent nieuwe methode 1938 eerste xerografische afdruk 1944 eerste gehoor uitvinding 1949 eerste xerografische kopieermachine op de markt 1959 eerste volautomatische kopieermachine • Xerografie betekend droogschrijven 4

2/22/2021 6 elementaire bassisstappen • • • Aanbrengen van een egale lading op de photoreceptor Belichten van de photoreceptor Ontwikkelen beeld met toner Overbrengen van het toner beeld op papier Fixeren van het tonerbeeld op papier Ontladen en reinigen photoresector 5

2/22/2021 toner • Hoofdrol proces • Afdruk 200 jaar houdbaar • Kleine kunststof deeltjes die van statische lading kunnen worden voorzien. • Tonerdeeltjes nu 3 -5 micron • 40% besparing • In toner wasdeeltjes • Minder energie • Minder olie bij fixeren 6

2/22/2021 tonerdeeltje 7

2/22/2021 Aanbrengen egale lading op photorecertor • Metalen cilinder met lichtgevoelige laag • Donker niet geleidend • Kan geladen worden met statische elektriciteit • • Elektrostatische lading Haar kammen er recht overeind In de winter deurknop en vonken zien en voelen Piepschuim statisch 8

2/22/2021 Elektrostatische lading • Komt voort uit wrijving • 2 soorten ladingen • Positief en negatief • Gelijke ladingen stoten elkaar af • Ongelijke ladingen trekken elkaar aan 9

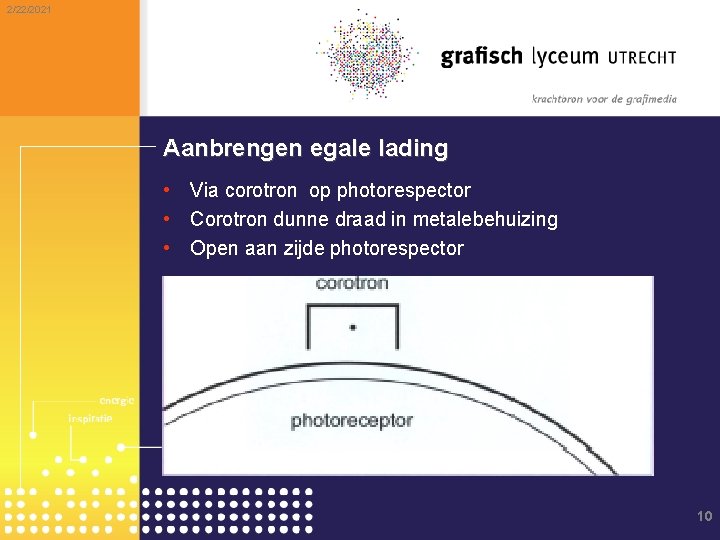

2/22/2021 Aanbrengen egale lading • Via corotron op photorespector • Corotron dunne draad in metalebehuizing • Open aan zijde photorespector 10

2/22/2021 Aanbrengen egale lading • Draad enkele duizende volt door hoge spanning • Lucht rondom draad geioniseerd (corona affect) • Elektrostatisch veld om photorespector te laden 11

2/22/2021 Aanbrengen egale lading • Oneffenheden draad elektrostatische veld niet geheel gelijkmatig • Metalen raster aan open zijde corotron voor gelijkmatig verdelen en sterkte veld te regelen • Nu heet de corotron scorotron 12

2/22/2021 De scorotron 13

2/22/2021 Aanbrengen egale lading • Nadeel ioniseren lucht • Ozon wordt gegenereerd • Ozon weg door koolstoffilters Andere oplossing plaatsen bias rol (kleinere printers) 14

2/22/2021 Belichten photoreceptor • Photoreceptor metalen cilinder met lichtgevoelige laag • Donker niet geleidend • Kan geladen worden met statische elektriciteit 15

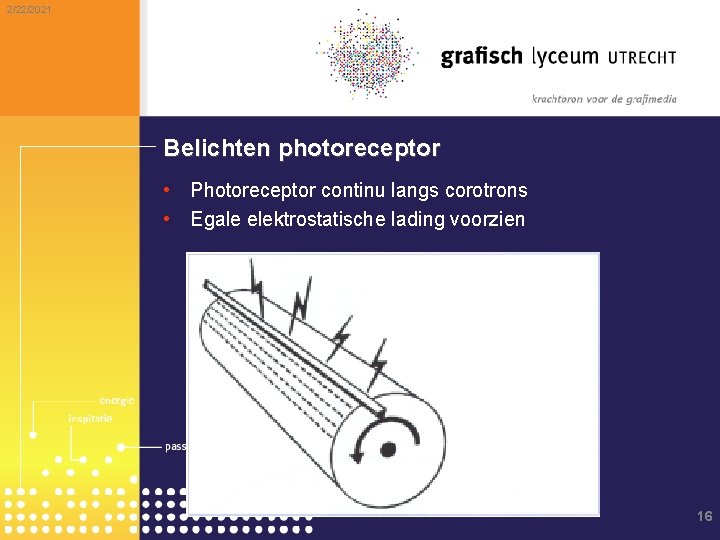

2/22/2021 Belichten photoreceptor • Photoreceptor continu langs corotrons • Egale elektrostatische lading voorzien 16

2/22/2021 Belichten photoreceptor • Waar laser de photoreceptor belicht verdwijnt de lading • (wordt geleidend gemaakt) • Af te drukken beeld staat nu in statische lading geschreven 17

2/22/2021 Ontwikkelen van het beeld • Op photoreceptor staat onzichtbaar beeld van negatieve statische lading • Beeld zichtbaar door toner • Toner gelijkmatig over ontwikkelaar (staalkorrels met kunstof laag) • Kunstof laagje negatief geladen • Positief geladen toner blijft kleven 18

2/22/2021 Ontwikkelen van het beeld • • Ontwikkelaar op magnetische rol Nu borstel met gevormd met ontwikkelkorrels Borstel langs photoreceptor Negatieve lading photoreceptor sterker dan negetieve lading ontwikkelaar • Toner springt over naar geladen delen photoreceptor • Magnetiche toner bij kleine printers 19

2/22/2021 Ontwikkelen van het beeld 20

2/22/2021 Tonerbeeld op papier 21

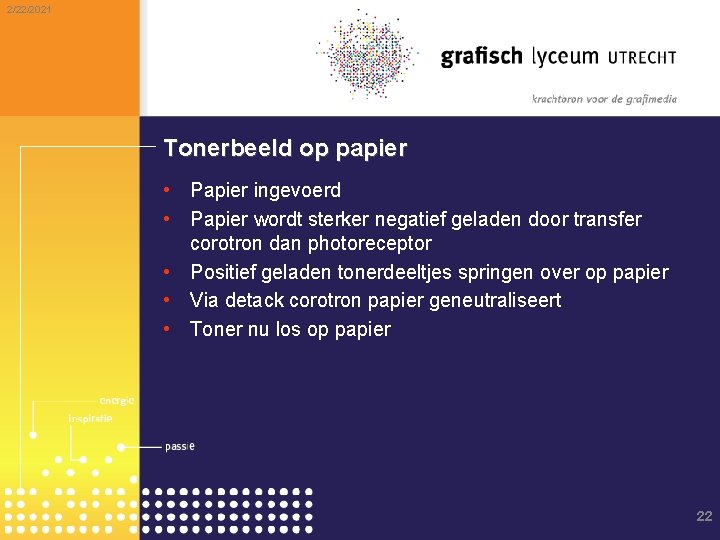

2/22/2021 Tonerbeeld op papier • Papier ingevoerd • Papier wordt sterker negatief geladen door transfer corotron dan photoreceptor • Positief geladen tonerdeeltjes springen over op papier • Via detack corotron papier geneutraliseert • Toner nu los op papier 22

2/22/2021 Tonerbeeld op papier 23

2/22/2021 Fixeren van tonerbeeld • • Toner vastgezet op papier door hitte en druk via fuser Fuser 2 rollen 1 verwarmd (160 graden) door halogeenlamp 2 druk rol Toner smelt en wordt in papier geperst Rollen voorzien van teflon coating Toner niet op rollen kleven • Silliconen olie op rollen 24

2/22/2021 Fixeren van tonerbeeld 25

2/22/2021 Ontladen/reinigen photoreceptor • • Achtergebleven tonerdeeltjes ontladen door lamp Photoreceptor door borstels schoongemaakt Achtergebleven toner in opvangbak Niet te hergebruiken door papier deeltjes 26

2/22/2021 3 generaties vierkleuren xerografie • 1 beeld per kleur op photoreceptor en papier • 4 contactmomenten • Moeilijke kleur op kleur registratie 27

2/22/2021 3 generaties vierkleuren xerografie • • vier kleuren op drager (rubberdoek) Papier ingevoerd Rubberdoek over papier (4 kleuren) Goede registratie en meer mogelijkheden papier gewicht 28

2/22/2021 3 generaties vierkleuren xerografie • • 4 kleuren op photoreceptor 4 kleuren directop papier Hogere papier gewicht Hogere snelheid 29

2/22/2021 Solid ink printers • Vaste inkt vloeibaar door warmte gemaakt • Door printkop op papier via transfix-rol • Vloeibaar inkt direct vast op papier 30

2/22/2021 Waarom digitaal? 31

2/22/2021 Waarom digitaal? • Gepersonaliseerd drukwerk • Digitaal drukken is de enige druktechniek waarbij gepersonaliseerd kan worden gedrukt. • Direct Mailings • Houdbaarheidsdatum op voedingswaren • Publicitair (gepersonaliseerd) drukwerk • Short-run • Doordat er bijna geen opstartkosten zijn worden alle short-run jobs in digitaal drukken gedaan. 32

2/22/2021 • • • Catalogi, brochures Bedrijfskranten, newsletters Presentaties Productinformatie Technische tekeningen Manuals Covers Posters Grootformaat affiches 33

2/22/2021 • Last minute • Doordat de opstarttijden zo laag zijn worden alle last minute jobs in digitaal drukken gedaan. • Uitnodigingen • Proofs • Brochures • Teasers (boek, verpakking) • Aanvulling bestaande oplages 34

2/22/2021 • Fotoalbums en cards • http: //www. poobies. com/ • http: //www. goededoelenkaartje. nl 35

2/22/2021 • Waarom conventioneel? • • Hogere kwaliteit Alle papiersoorten bruikbaar Hoge productiesnelheid tot 18. 000 vel per uur Grotere formaten mogelijk Bij hoge oplagen goedkoper Goud en zilver mogelijk Spotvernis mogelijk 36

2/22/2021 Digital Front End • RIP • Via postscript, PDF of JDF • Kalibreren 37

2/22/2021 Kalibreren ‘nult’ op: • Papiersoort • Conditie van toner en fuserolie • Luchtvochtigheid en temperatuur • Colourmanagement d. m. v ICC profielen 38

2/22/2021 Personaliseren • Printshop Mail 39

2/22/2021 Demo Printshop Mail • http: //www. objectiflune. com/OL/nl. NL/Download/View. Tutorial. aspx? ID=16 40

2/22/2021 Toonaangevende systemen • Nex. Press 41

2/22/2021 • Xeikon 42

2/22/2021 • HP Indigo 43

2/22/2021 • HP Indigo 5500+ 44

2/22/2021 • HP Indigo Industrial 45

2/22/2021 • Docucolor 46

2/22/2021 • Xerox IGen 47

2/22/2021 HP Indigo • Enige systeem met vloeibare inkt • Enige systeem met daadwerkelijk rubberdoek • Enige systeem met echte tegendruk 48

2/22/2021 49

2/22/2021 Electroink • • HP Indigo electroink 98% imaging olie 1. 8% tonerpasta 0. 2% imaging agent • Inkt wordt ‘electronisch’ gemaakt waardoor inktdeeltjes • kunnen overspringen d. m. v. stroomverschillen 50

2/22/2021 In de machine. . . 51

2/22/2021 52

2/22/2021 • Digitaal drukken is nu nog een aanvulling van conventioneel drukken • Digitaal drukken heeft een nieuwe markt gecreëerd • Digitaal drukken zal steeds sneller en beter worden • Conventionele vellenoffset produceerd op dit moment • 18. 000 vel tweezijdig fullcolour op een formaat van 112 x 162 cm. . 53
