22 -feb-21 GERENCIA COMERCIAL - SN POWER PERÚ PROPUESTA DEL PEAJES Y COMPENSACIONES PARA LOS SST y SCT DE SN POWER PERÚ 2013 -2017 Áreas de Demanda 05 y 06

Contenido: 22 -feb-21 SN POWER PERÚ S. A. üAlcances del Estudio üPropuesta de Peajes y Compensaciones Área de Demanda 05 üPropuesta de Peajes y Compensaciones Área de Demanda 06 Por: Edson

Alcances del Estudio El Estudio se elaboró de forma individual (numeral 5. 1 de la Norma), partiendo de información publicada por el OSINERGMIN en el Plan de Inversiones. Se ha determinado el Costo de Inversión, COy. M, CMA, así como los peajes y compensaciones de las instalaciones de transmisión secundaria bajo la titularidad de SN POWER PERÚ para las áreas de demanda 5 y 6. 22 -feb-21 Page 3

Alcances del Estudio Se ha tenido en consideración las instalaciones existentes a la fecha, así como aquellas que se derivan de la Resolución N° 217 -2012 -OS/CD (Modificación del Plan de Inversiones). Para la valorización de las instalaciones (SCTPI), se empleó la Base de Datos de los Módulos Estándares de Inversión para Sistemas de Transmisión, vigente a la fecha, aprobados por Resolución OSINERGMIN Nº 050 -2012 -OS/CD, publicada el 12 de marzo de 2012. Para la determinación de los FPMd. P y FPMd. E, los flujos de potencia se obtuvieron empleando la herramienta computacional de Análisis de Sistemas Eléctricos de Potencia DIg. SILENT Power. Factory, a fin de obtener las pérdidas totales por nivel de tensión. www. snpower. com 22 -Feb-21 Page 4

Actividades Realizadas Asignación de Responsabilidad de Pago Determinación del Costo de Inversión Determinación del COy. M Determinación de los FPMd e IT CMA, Peajes, Compensaciones y FA www. snpower. com 22 -Feb-21 Page 5

Contenido: 22 -feb-21 SN POWER PERÚ S. A. üAlcances del Estudio üPropuesta de Peajes y Compensaciones Área de Demanda 05 üPropuesta de Peajes y Compensaciones Área de Demanda 06 Por: Edson

Sistema de Transmisión A 05 www. snpower. com 22 -Feb-21 Page 7

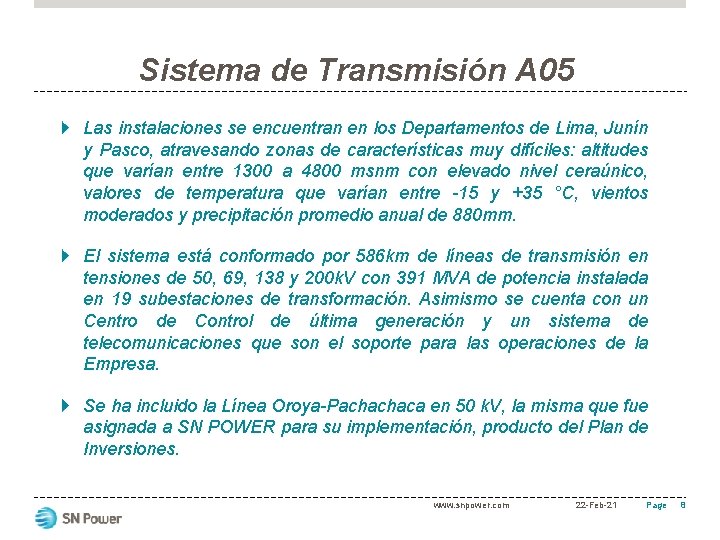

Sistema de Transmisión A 05 Las instalaciones se encuentran en los Departamentos de Lima, Junín y Pasco, atravesando zonas de características muy difíciles: altitudes que varían entre 1300 a 4800 msnm con elevado nivel ceraúnico, valores de temperatura que varían entre -15 y +35 °C, vientos moderados y precipitación promedio anual de 880 mm. El sistema está conformado por 586 km de líneas de transmisión en tensiones de 50, 69, 138 y 200 k. V con 391 MVA de potencia instalada en 19 subestaciones de transformación. Asimismo se cuenta con un Centro de Control de última generación y un sistema de telecomunicaciones que son el soporte para las operaciones de la Empresa. Se ha incluido la Línea Oroya-Pachachaca en 50 k. V, la misma que fue asignada a SN POWER para su implementación, producto del Plan de Inversiones. www. snpower. com 22 -Feb-21 Page 8

Asignación de Responsabilidad de Pago La Norma Tarifas refiere que, para el caso de las instalaciones del SST, existentes a la fecha de entrada en vigencia de la Ley Nº 28832, la proporción de pago entre Usuarios y Generadores y el criterio de su distribución al interior del conjunto de Usuarios y Generadores serán los mismos a los vigentes a la fecha de entrada de dicha Ley. Asimismo, también establece que, para el caso de instalaciones del SCT, la asignación de responsabilidad de pago entre la demanda y la generación, será determinada una única vez. Para las instalaciones del SCTPI, el numeral 6. 3. 1 de la Norma Tarifas establece que, si la instalación es aprovechada en forma exclusiva por la demanda, ésta deberá asumir el 100% de la responsabilidad de pago. Por su parte, si es la generación quien utiliza de manera exclusiva la o las instalaciones del SCTPI, deberá asignársele a ésta el 100% de los pagos. www. snpower. com 22 -Feb-21 Page 9

Asignación de Responsabilidad de Pago 100% a la Demanda SCTPI SCT 100% a la Demanda Resol. N° 279 -2009 100% a la Demanda SST 100% a la Generación (C. H. Huanchor) www. snpower. com 22 -Feb-21 Page 10

Costo de Inversión Referente al cálculo del Costo de Inversión, dado que éste ya fue determinado para los SSTD y SCT (para instalaciones existentes) en la fijación anterior, se procedió a calcular únicamente el referido a las instalaciones del SCTPI de SN POWER. Se empleó la Base de Datos de los Módulos Estándares de Inversión para Sistemas de Transmisión, vigente a la fecha, aprobados por Resolución OSINERGMIN Nº 050 -2012 -OS/CD, publicada el 12 de marzo de 2012. www. snpower. com 22 -Feb-21 Page 11

Costos de Operación y Mantenimiento En forma similar al CI, dado que el COy. M ya fue determinado para los SSTD y SCT (para instalaciones existentes) en la fijación anterior, se procedió a calcular únicamente el referido a las instalaciones del SCTPI de SN POWER. Se consideró el porcentaje respecto de los costos de inversión, aprobados por Resolución OSINERGMIN Nº 0635 -2007 -OS/CD, publicado el 28 de octubre de 2007, el cual resultó 3. 19%, según las características de ubicación geográfica y nivel de tensión. www. snpower. com 22 -Feb-21 Page 12

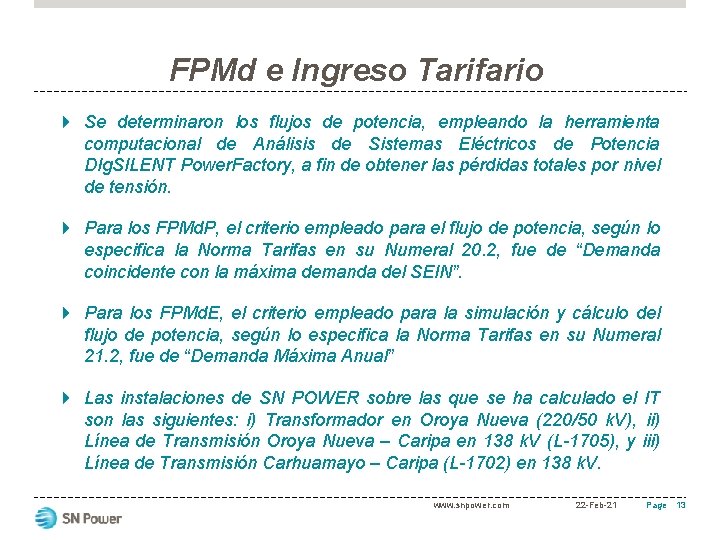

FPMd e Ingreso Tarifario Se determinaron los flujos de potencia, empleando la herramienta computacional de Análisis de Sistemas Eléctricos de Potencia DIg. SILENT Power. Factory, a fin de obtener las pérdidas totales por nivel de tensión. Para los FPMd. P, el criterio empleado para el flujo de potencia, según lo especifica la Norma Tarifas en su Numeral 20. 2, fue de “Demanda coincidente con la máxima demanda del SEIN”. Para los FPMd. E, el criterio empleado para la simulación y cálculo del flujo de potencia, según lo especifica la Norma Tarifas en su Numeral 21. 2, fue de “Demanda Máxima Anual” Las instalaciones de SN POWER sobre las que se ha calculado el IT son las siguientes: i) Transformador en Oroya Nueva (220/50 k. V), ii) Línea de Transmisión Oroya Nueva – Caripa en 138 k. V (L-1705), y iii) Línea de Transmisión Carhuamayo – Caripa (L-1702) en 138 k. V. www. snpower. com 22 -Feb-21 Page 13

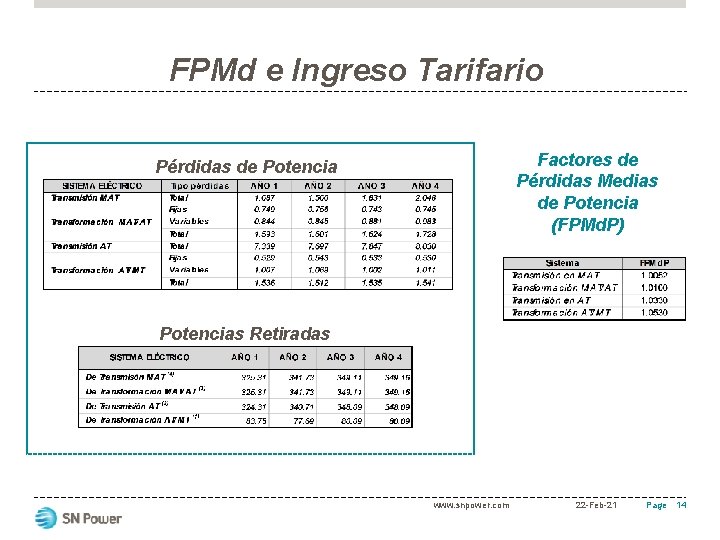

FPMd e Ingreso Tarifario Factores de Pérdidas Medias de Potencia (FPMd. P) Pérdidas de Potencias Retiradas www. snpower. com 22 -Feb-21 Page 14

FPMd e Ingreso Tarifario Factores de Pérdidas Medias de Energía (FPMd. P) Pérdidas de Potencia Energías Retiradas www. snpower. com 22 -Feb-21 Page 15

FPMd e Ingreso Tarifario Tanto para el IT de Potencia como para el IT de Energía, se tomaron los Precios en Barra publicados por el OSINERGMIN. www. snpower. com 22 -Feb-21 Page 16

CMA, Peajes, Compensaciones y FA Al ya no ser necesaria la obtención del CMA de los sistemas tipo SSTD y SCT (de instalaciones existentes) de SN POWER, se procedió únicamente a actualizarlo, según lo establece la Norma Tarifas, empleando los valores iniciales e índices especificados en la Res. N° 279 -2009. SSTD SCT www. snpower. com 22 -Feb-21 Page 17

CMA, Peajes, Compensaciones y FA A diferencia de los sistemas de transmisión pertenecientes SN POWER, del tipo SST y SCT, en los cuales no fue necesaria la determinación del CMA, para las instalaciones del tipo SCTPI, sí resultó necesario su cálculo. La expresión utilizada para calcular el CMA fue la siguiente: CMA = @CI + COy. M www. snpower. com 22 -Feb-21 Page 18

CMA, Peajes, Compensaciones y FA Con los CMA’s obtenidos, se procedió a determinar los peajes unitarios por nivel de tensión. La expresión utilizada para calcularlos fue la siguiente: www. snpower. com 22 -Feb-21 Page 19

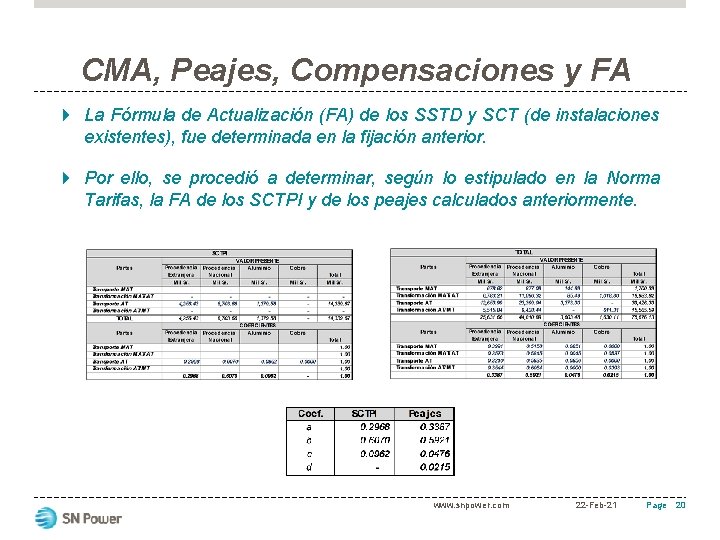

CMA, Peajes, Compensaciones y FA La Fórmula de Actualización (FA) de los SSTD y SCT (de instalaciones existentes), fue determinada en la fijación anterior. Por ello, se procedió a determinar, según lo estipulado en la Norma Tarifas, la FA de los SCTPI y de los peajes calculados anteriormente. www. snpower. com 22 -Feb-21 Page 20

Contenido: 22 -feb-21 SN POWER PERÚ S. A. üAlcances del Estudio üPropuesta de Peajes y Compensaciones Área de Demanda 05 üPropuesta de Peajes y Compensaciones Área de Demanda 06 Por: Edson

Sistema de Transmisión A 06 Las instalaciones de la es que es titular SN POWER en el Área de Demanda 06 se encuentra en el Distrito de Paramonga, Provincia de Barranca, Departamento de Lima, a una altitud aproximada de 20 msnm con elevado nivel de polución ocasionado por la industria de caña de azúcar de la zona. Está conformado por 9. 5 km de línea de transmisión en 138 k. V que une la S. E. Paramonga Nueva con la S. E. Paramonga Existente, la cual tiene una potencia instalada de 55 MVA compuesta por dos transformadores de 138 a 13. 8 k. V para atender la demanda de las principales cargas de la zona (QUIMPAC, AIPSA Y EMSEMSA). Asimismo se cuenta con un Centro de Control de última generación y un sistema de telecomunicaciones que son el soporte para las operaciones de la Empresa. www. snpower. com 22 -Feb-21 Page 22

Sistema de Transmisión A 06 www. snpower. com 22 -Feb-21 Page 23

Asignación de Responsabilidad de Pago La Norma Tarifas refiere que, para el caso de las instalaciones del SST, existentes a la fecha de entrada en vigencia de la Ley Nº 28832, la proporción de pago entre Usuarios y Generadores y el criterio de su distribución al interior del conjunto de Usuarios y Generadores serán los mismos a los vigentes a la fecha de entrada de dicha Ley. SSTD 100% a la Demanda www. snpower. com 22 -Feb-21 Page 24

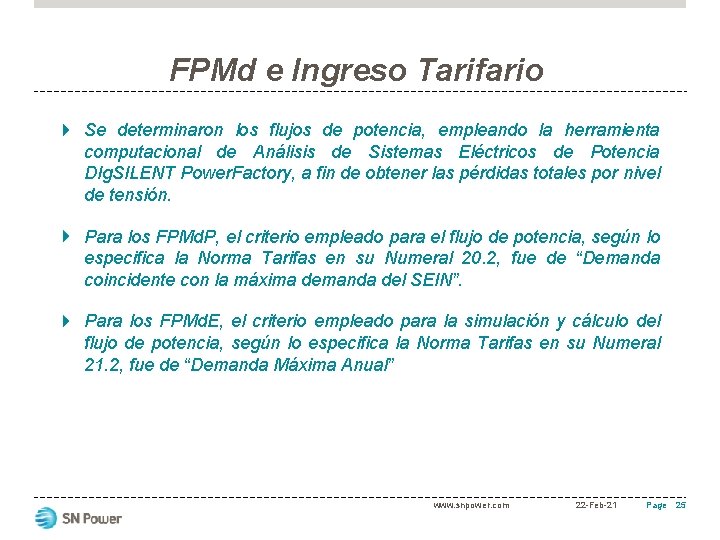

FPMd e Ingreso Tarifario Se determinaron los flujos de potencia, empleando la herramienta computacional de Análisis de Sistemas Eléctricos de Potencia DIg. SILENT Power. Factory, a fin de obtener las pérdidas totales por nivel de tensión. Para los FPMd. P, el criterio empleado para el flujo de potencia, según lo especifica la Norma Tarifas en su Numeral 20. 2, fue de “Demanda coincidente con la máxima demanda del SEIN”. Para los FPMd. E, el criterio empleado para la simulación y cálculo del flujo de potencia, según lo especifica la Norma Tarifas en su Numeral 21. 2, fue de “Demanda Máxima Anual” www. snpower. com 22 -Feb-21 Page 25

FPMd e Ingreso Tarifario Factores de Pérdidas Medias de Potencia (FPMd. P) Pérdidas de Potencias Retiradas www. snpower. com 22 -Feb-21 Page 26

FPMd e Ingreso Tarifario Factores de Pérdidas Medias de Energía (FPMd. P) Pérdidas de Potencia Energías Retiradas www. snpower. com 22 -Feb-21 Page 27

FPMd e Ingreso Tarifario Tanto para el IT de Potencia como para el IT de Energía, se tomaron los Precios en Barra publicados por el OSINERGMIN. www. snpower. com 22 -Feb-21 Page 28

CMA, Peajes, Compensaciones y FA Al ya no ser necesaria la obtención del CMA de los sistemas tipo SSTD de SN POWER, se procedió únicamente a actualizarlo, según lo establece la Norma Tarifas, empleando los valores iniciales e índices especificados en la Res. N° 279 -2009. www. snpower. com 22 -Feb-21 Page 29

CMA, Peajes, Compensaciones y FA Con el CMA actualizado, se procedió a determinar los peajes unitarios por nivel de tensión. La expresión utilizada para calcularlos fue la siguiente: www. snpower. com 22 -Feb-21 Page 30

Preguntas, Comentarios 22 -Feb-21 Gracias. www. snpower. com
