無線網路查修 2018 -06 -12 UBLink. org Janus. Lin門神
AP Mode • • • AP Station-Infrastructure AP Bridge-Point to Point AP Bridge-Point to Multi-Point AP Bridge-WDS (前一台身份也要是WDS，一 對多WDS) • Universal Repeater ( 前一台身份是AP，延伸第 一台的無線AP距離 , 當成中繼站模式 , Security 要跟著前面一台) • Mesh Mode(AP+多對多WDS)
WDS和Repeter • AP-->Vigor. AP 700(Vigor. AP 800) Universal Repeter ( 延伸第一台的無線AP距離 , 當成 中繼站模式 , Security要跟著前面一台)->Notebook • • Vigor. AP 700(Vigor. AP 800)這一台無線AP不 需要拉網路線 • 他是使用Repeter的技術
組合方式 • • • AP AP+Station-Infrastructure AP Bridge-Point to Point (兩台都是) AP Bridge-Point to Multi-Point (多台) AP Bridge-WDS (前一台身份也要是一對多 WDS) • AP+Universal Repeater(前一台要為AP Mode) • Mesh Mode(AP+多對多WDS)
Mesh Mode
WISP • Wifi 當Wan

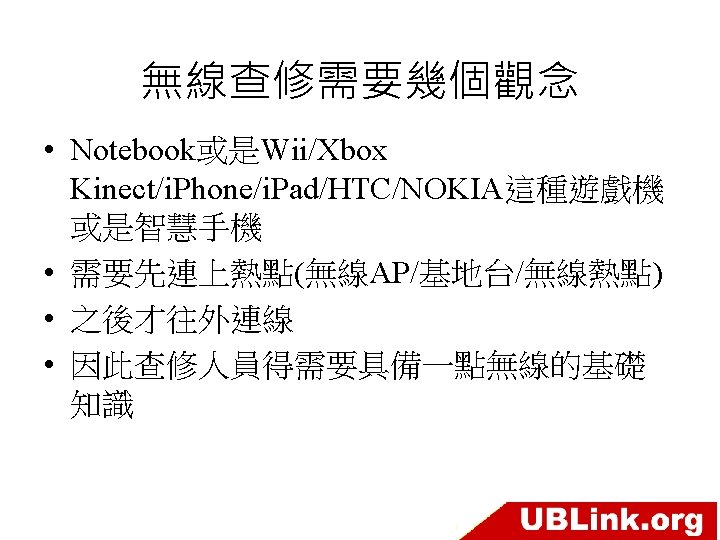

第一個觀念 • • • • 無線使用的頻率2. 4 G/5 G 一般都是使用 2. 4 G, Channnel 1~13各頻率使用如下 Channel 1: 2412 Channel 2: 2417 Channel 3: 2422 Channel 4: 2427 Channel 5: 2432 Channel 6: 2437 Channel 7: 2442 Channel 8: 2447 Channel 9: 2452 Channel 10: 2457 Channel 11: 2462 Channel 12: 2467 Channel 13: 2472

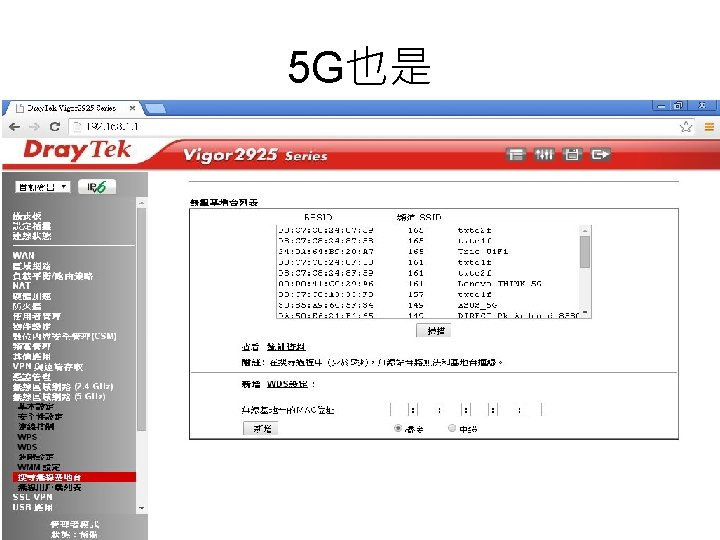

NCC台灣開放下列 3個5 GHz頻段 • 1. 5250～ 5350 MHz（CH 52 5260 MHz、CH 56 5280 MHz、CH 60 5300 MHz、CH 64 5320 MHz） • 2. 5470～ 5725 MHz（CH 100 5500 MHz、CH 104 5520 MHz、CH 108 5540 MHz、CH 112 5560 MHz、CH 116 5580 MHz、CH 120 5600 MHz、CH 124 5620 MHz、CH 128 5640 MHz、CH 132 5660 MHz、CH 136 5680 MHz、CH 140 5700 MHz） • 3. 5725～ 5825 MHz（CH 149 5745 MHz、CH 153 5765 MHz、CH 157 5785 MHz、CH 161 5805 MHz、CH 165 5825 MHz）

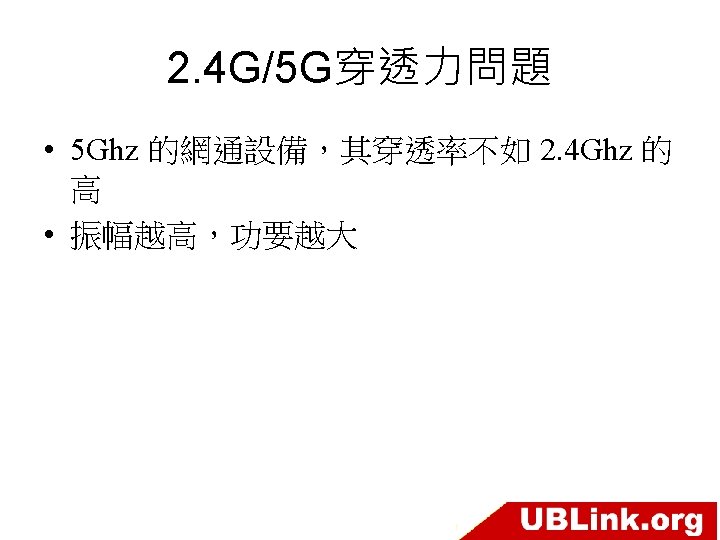

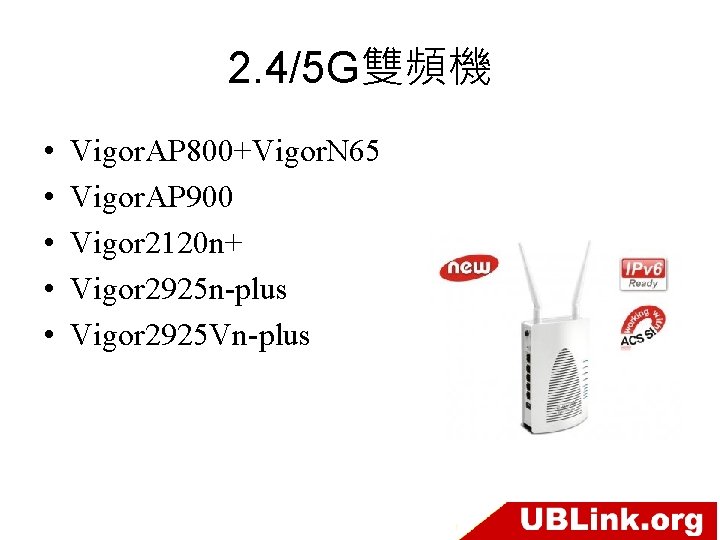

2. 4/5 G雙頻機 • • • Vigor. AP 800+Vigor. N 65 Vigor. AP 900 Vigor 2120 n+ Vigor 2925 n-plus Vigor 2925 Vn-plus

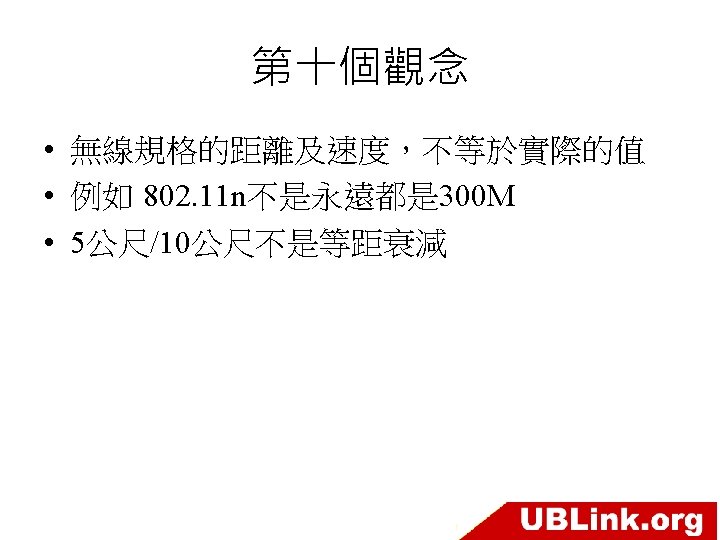

第二個觀念 • 無線網路Mixed Mode(802. 11 b/802. 11 g/802. 11 n)的各種速度 • 802. 11 b 速度是 1、2、5. 5、11 Mbit/sec • 802. 11 g 速度是 54 M, 802. 11 g的裝置向下與 802. 11 b相容 • 802. 11 n 速度是 7. 2、14. 4、21. 7、28. 9、43. 3、 57. 8、65、72. 2、150、 300(2 T 2 R, 20 MHZ, 4*MIMO)、 600 M(40 MHZ)

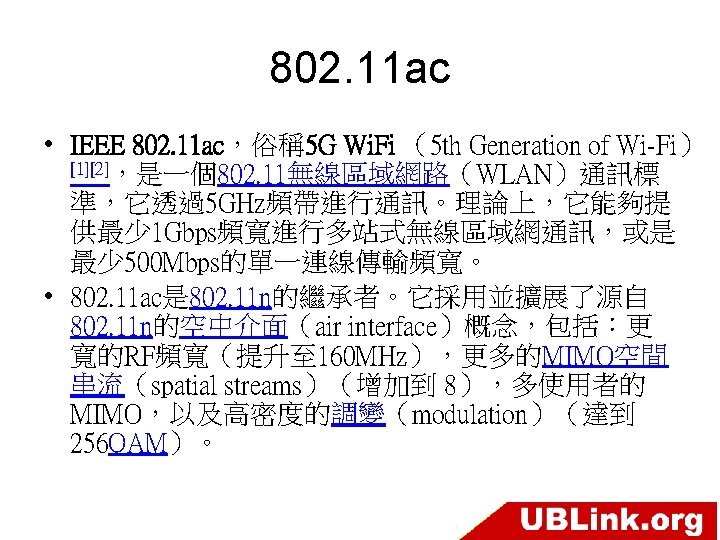

802. 11 ac • • • Vigor 2132 ac Vigor 2925 ac Vigor. AP 902 Vigor. AP 910 c Vigor. AP 920 R

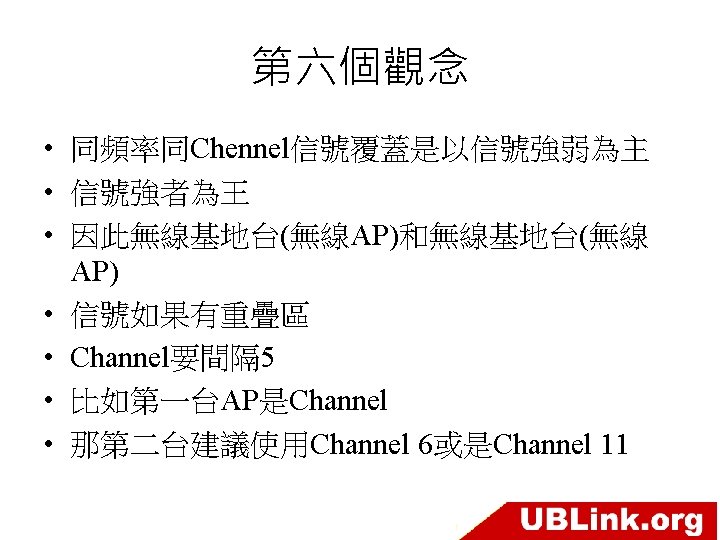

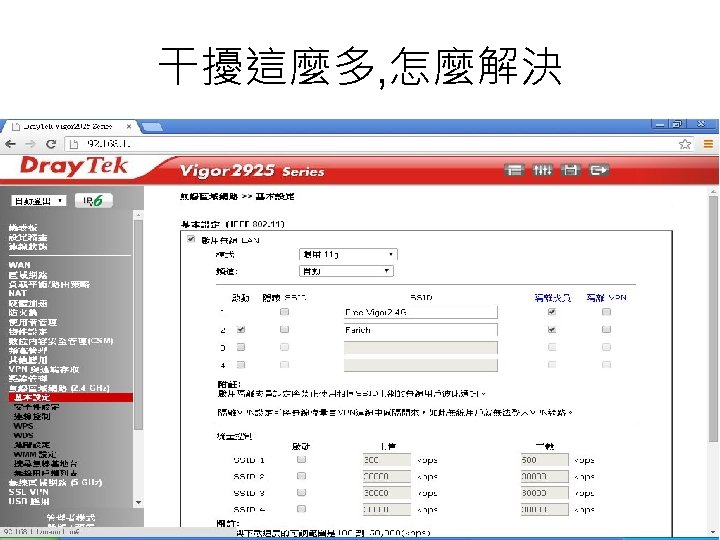

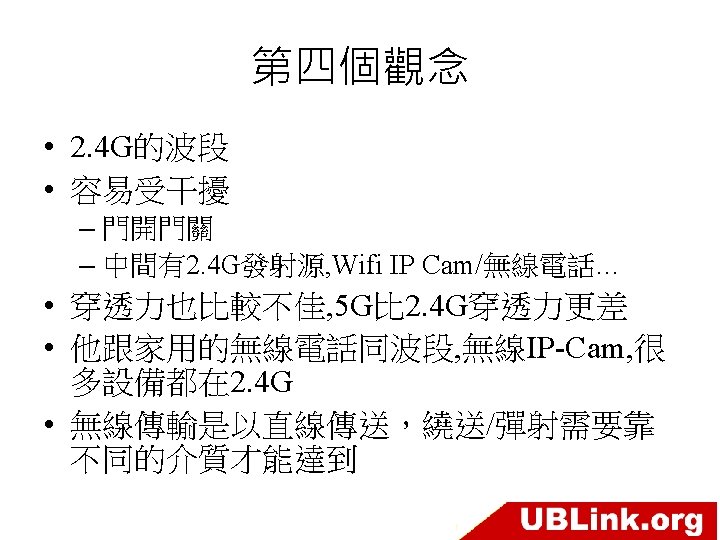

間隔 5 • 圖片來源 : http: //upload. wikimedia. org/wikipedia/commo ns/a/ac/2. 4_GHz_Wi. Fi_channels_%28802. 11 g_WLAN%29. svg • 2. 4 G互不干擾的只有3個, 5 G有22個

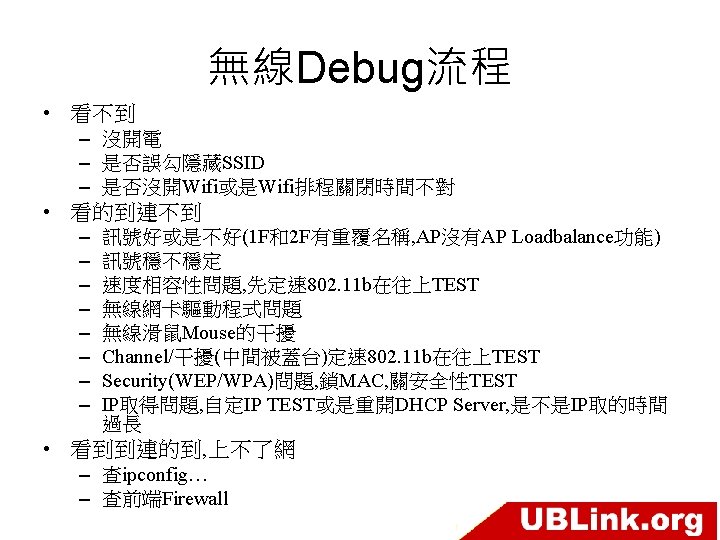

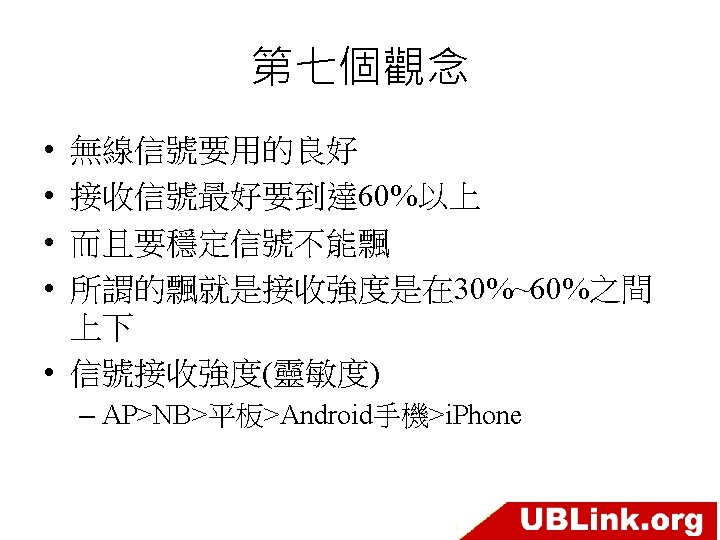

無線查測訊號 具 • • • • 第一套(最早使用的 具) Net. Stumbler http: //www. netstumbler. com/ 第二套(Open. Source) Vi. Stumbler http: //www. vistumbler. net/ 第三套 Xirrus Wi-Fi Inspector http: //www. xirrus. com/library/wifitools. php 第四套 i. SSIDer http: //www. metageek. net/products/inssider/
in. SSIDer
無線熱區圖 • 圖片來源: http: //edu. 163. com/14/0830/22/A 4 U 8 D 4 I 900294 MBE. html

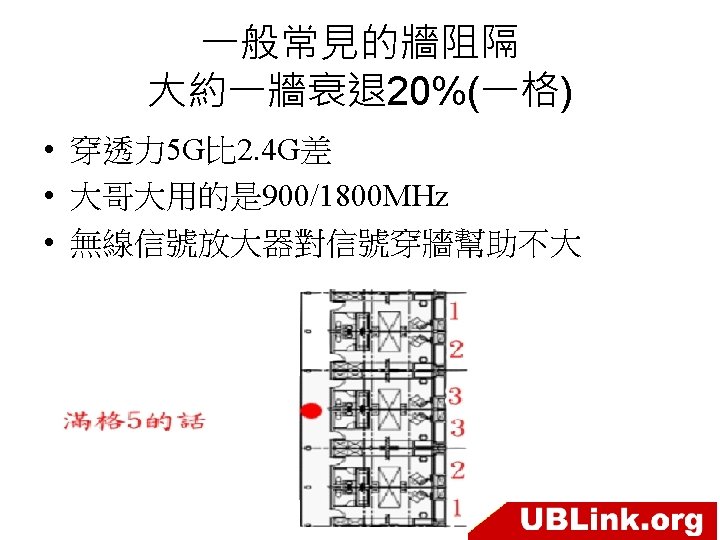

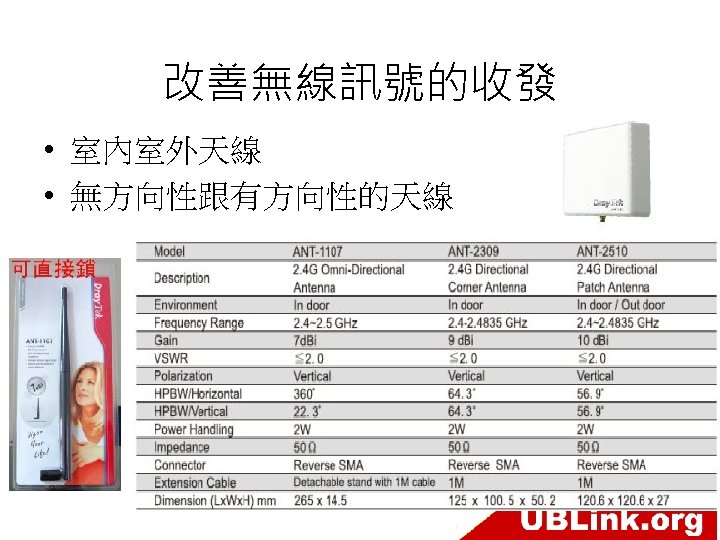

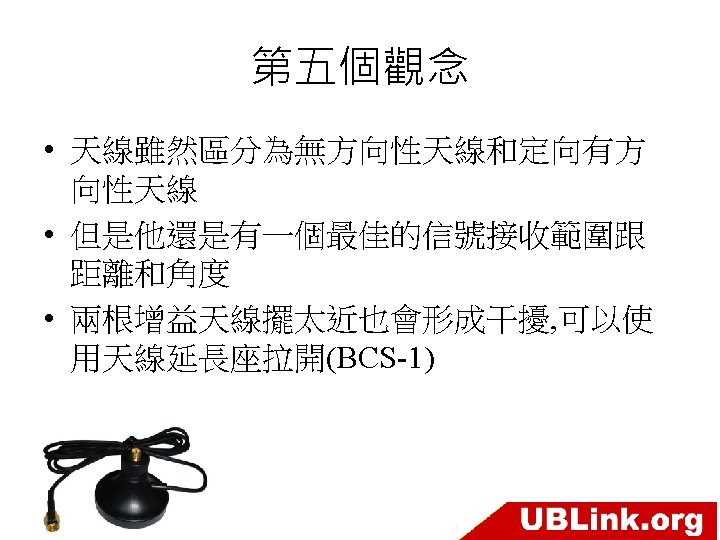

增加增益器 • • Vigor. AP 800是 100 m. W OAP-201 p是 800 m. W 1000 m. W=1 W 手機 1 W~2 W(2 W/1 KG)
UBS-2008 G
安全性 • • 鎖MAC WEP WPA 2 TKIP AES Radius(EAP/PEAP) 802. 1 x Auth by MAC Address • Wifi Auth By EAP SIM

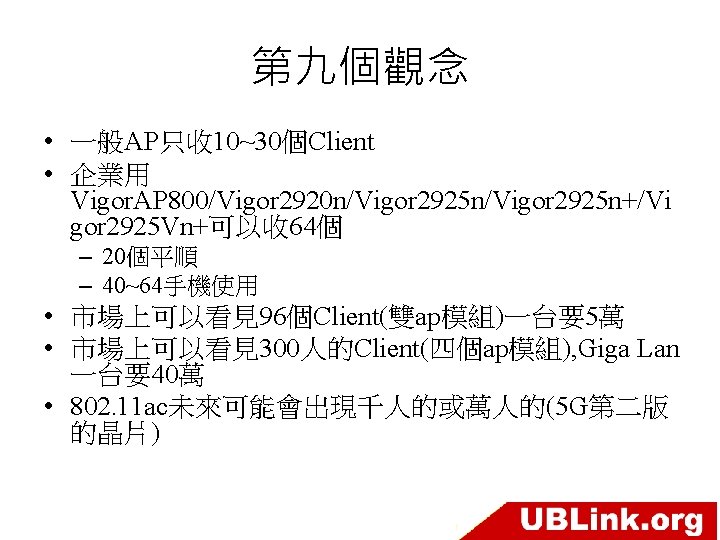

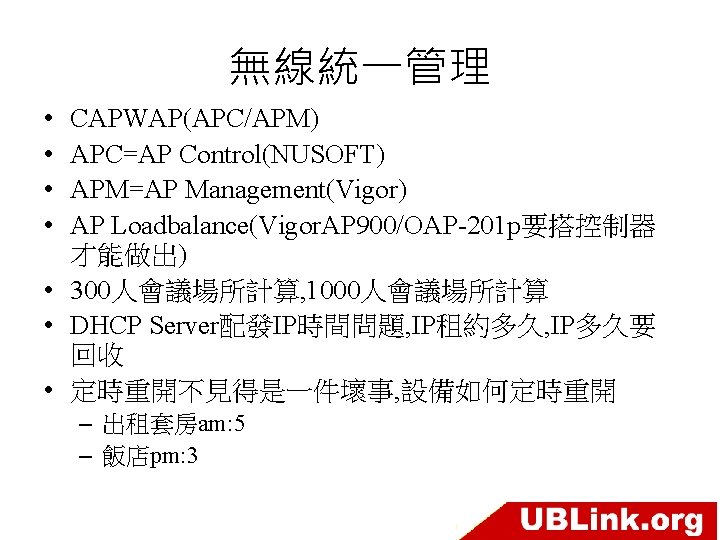

管理 • Vigor 2920可以看見32台Vigor. AP 800
Vigor. APM的功能 Vigor 2860/2925+Vigor. AP 800

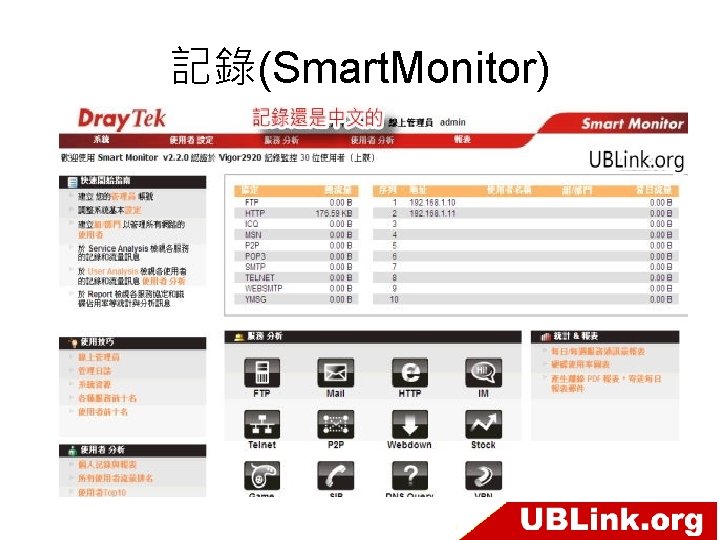

記錄(Smart. Monitor)
Roam/漫遊/802. 11 r
QR產生Wifi Network setting 限Android系統 • 只需到QR Code Generator site或QR-Code-Wi. Fi或QR 碼�生器 ，輸入SSID、密碼、加密方式等資料後， 便能產生相應的QR碼，可以print出來貼在AP上或 儲存有關圖片至手機，使用時用barcode scanner掃 一掃便可，方便朋友使用你家的wifi或你手機的wifi share，又快又方便。 • • http: //zxing. appspot. com/generator/ • http: //blog. qr 4. nl/QR-Code-Wi. Fi. aspx • http: //www. qr-123. com/ • 葛瑪蘭客運
ISP 4 G和Wifi 2. 4 G/5 G的市場衝突

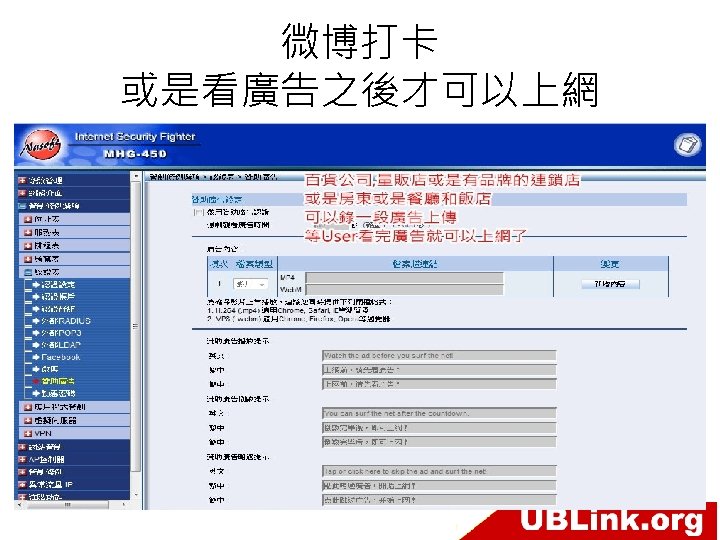

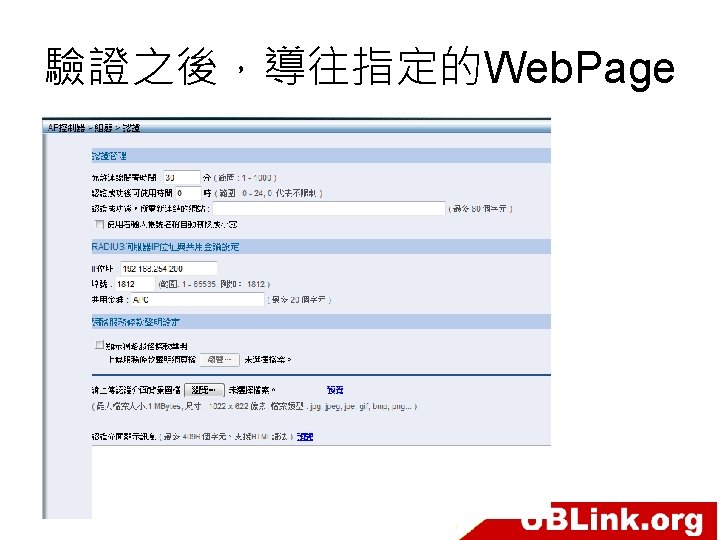

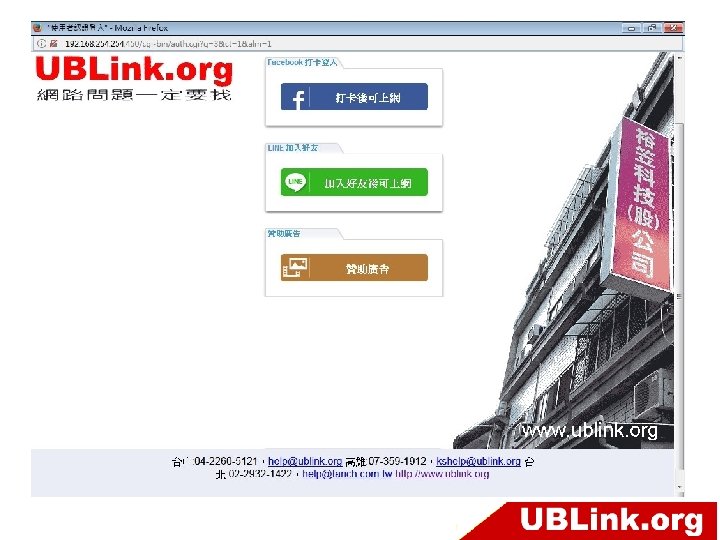

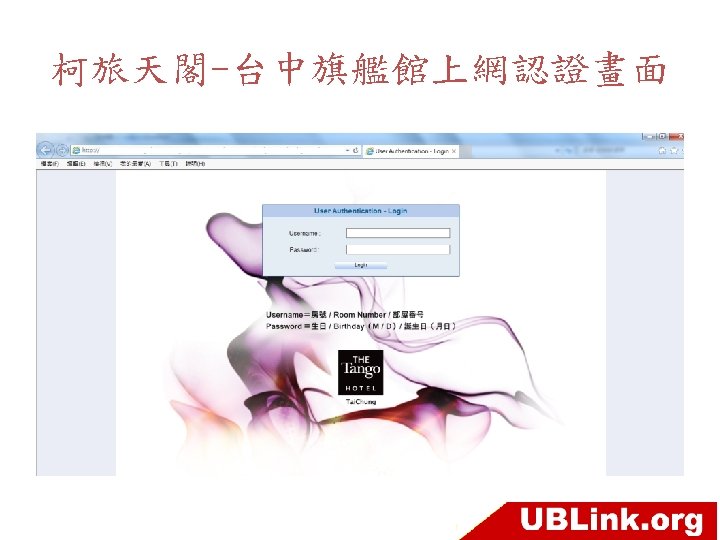

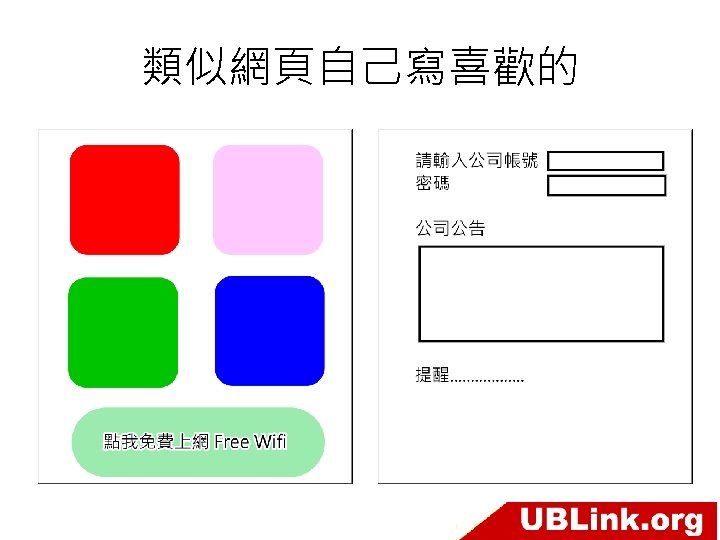

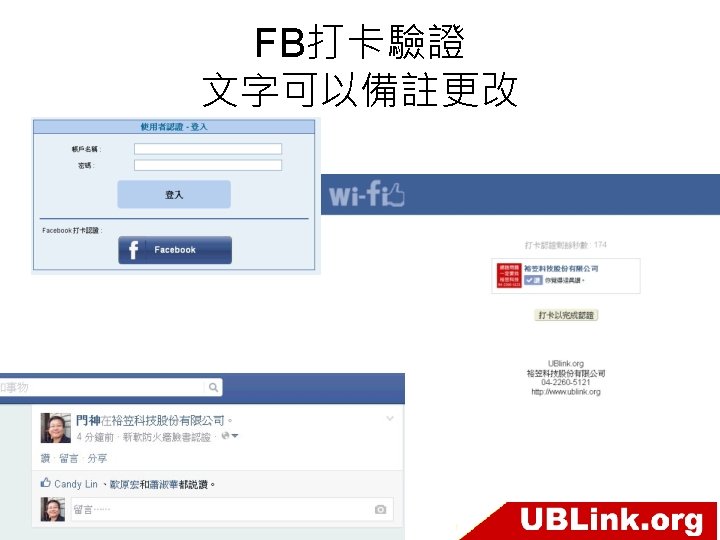

我要跟Hifly一樣 • 彈出廣告頁面Captive Portal – Vigor 2130/2925… – OAP-201 p+LAC-100 • 做出驗證 – Vigor 2130/2925… – OAP-201 p+LAC-100 • 完整組合含URS
i. Pad LAC-100 OAP-201 p 登入畫面
NUSOFT AP • NFW-560 2. 4 G: 251 m. W / 5 G: 158 m. W • NAP-250 2. 4 G: 251 m. W • NAP-570 2. 4 G: 316 m. W / 5 G: 63 m. W
Vigor 2925的新功能

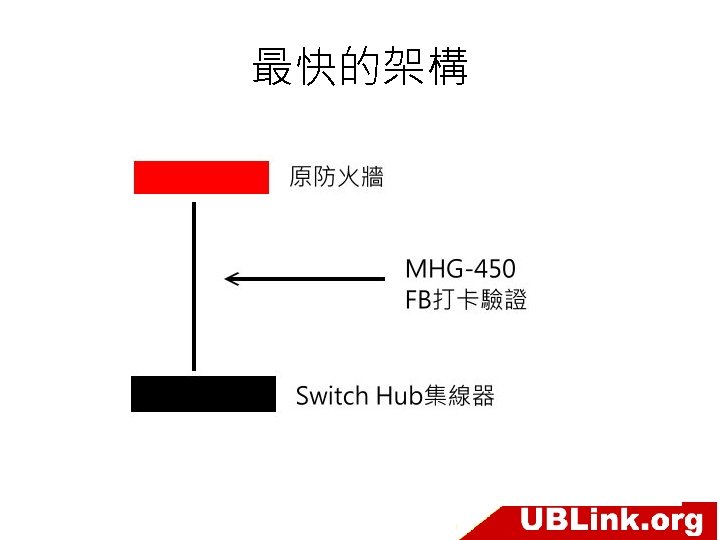

總公司分公司架構 • Vigor 2925+Vigor. AP 810/902 • NAP-250/570+LAC-100/MHG/UTM/NFW

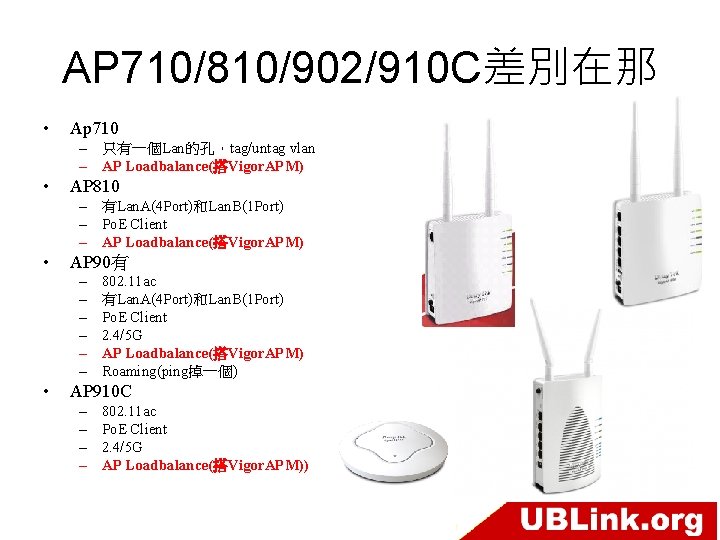

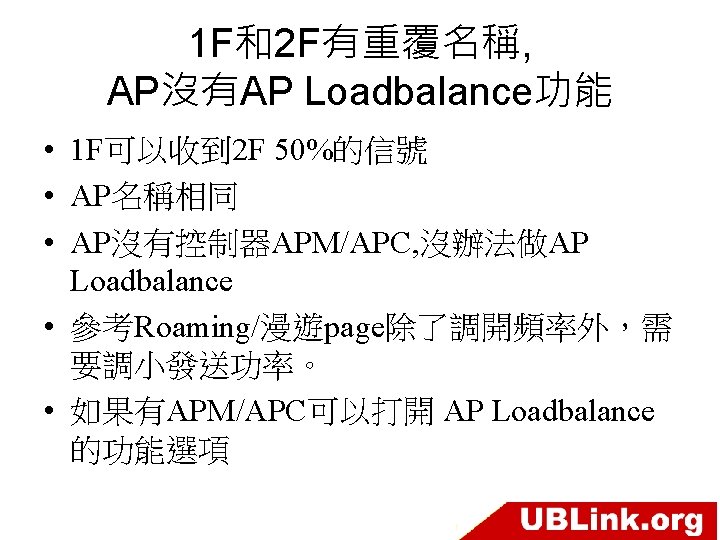

AP 710/810/902/910 C差別在那 • Ap 710 – 只有一個Lan的孔，tag/untag vlan – AP Loadbalance(搭Vigor. APM) • AP 810 – 有Lan. A(4 Port)和Lan. B(1 Port) – Po. E Client – AP Loadbalance(搭Vigor. APM) • AP 90有 – – – • 802. 11 ac 有Lan. A(4 Port)和Lan. B(1 Port) Po. E Client 2. 4/5 G AP Loadbalance(搭Vigor. APM) Roaming(ping掉一個) AP 910 C – – 802. 11 ac Po. E Client 2. 4/5 G AP Loadbalance(搭Vigor. APM))
Vigor. AP 920 R/RP(outdoor)
Ping Wifi Lan ip 就會掉了
破解WEP/WPA Wifi for Windows • https: //www. youtube. com/watch? v=P_QRb. Iz 8 m. RQ • Dowload Tools • http: //www. aircrack-ng. org/ • http: //www. tamos. com/products/commwifi/ • 小紅傘會判別為病毒
駭客可以透過WPS Pin Code • 可以交換取得 Wi. Fi WEP/WPA 2 Password • 建議不要先開啟WPS功能 • 如果察看WPS Pin 可以使用open. Source Dumpper察看 • https: //www. youtube. com/watch? v=9 JHW 2 n. J 2 h. Z
