2017 KEPIC Week EMIRFI WPAN WLAN Bluetooth Zig

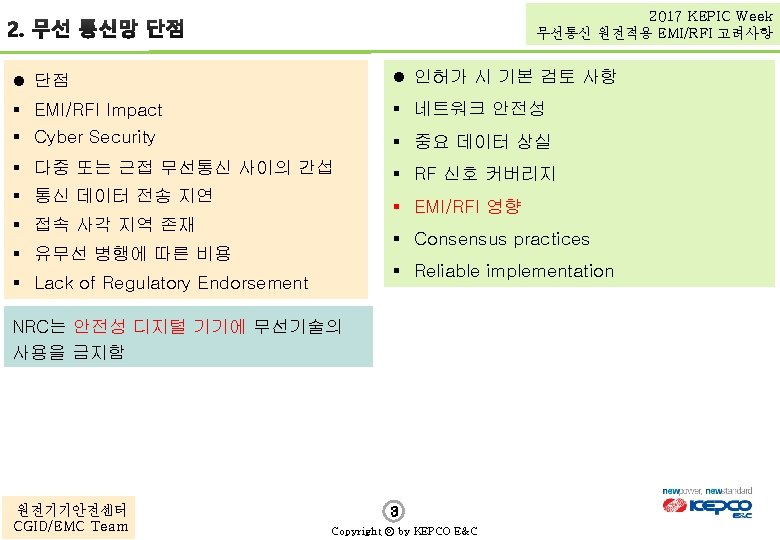

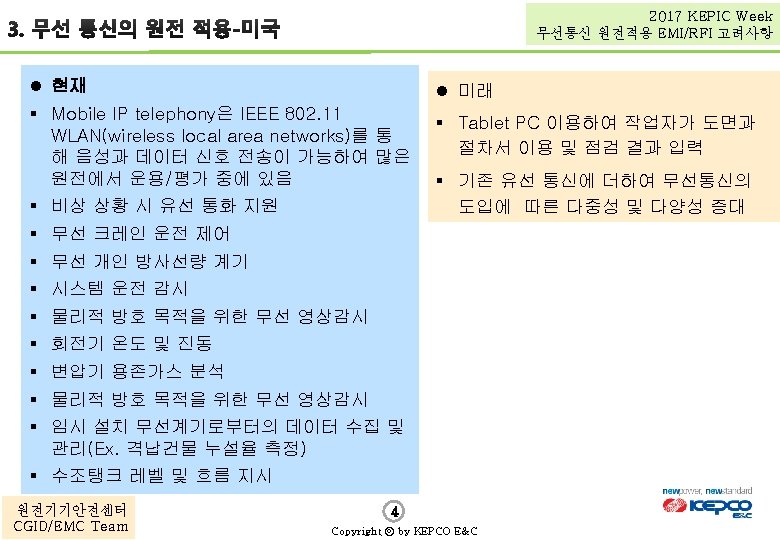

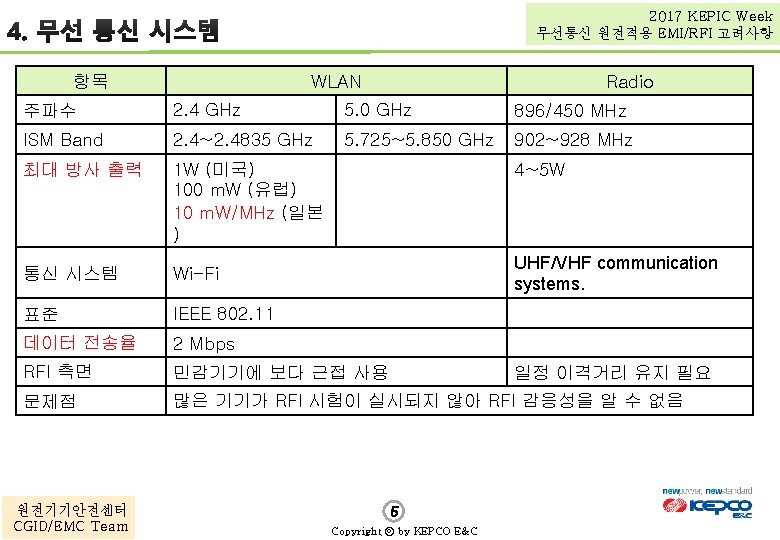

2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 WPAN 항목 WLAN Bluetooth Zig. Bee Wireless HART Wi-Fi IEEE 표준 802. 15. 1 802. 15. 4 802. 11 b 최대 속도 1 Mbps 20~25 kbps 54/300 Mbps 전송거리 수십m 10~75 m 20~100 m 주파수 2. 4 GHz 2. 4/5 GHz < 50 m. W < 40 m. W 축전지 수명 2년 수시간 출력 특성 음성 정보 전송 핸즈프리 § How many RF emitters are in your smartphone? – It supports voice, data, Wi-Fi, Bluetooth and GPS – i. Phone has 3 antennas capable of communicating on various channels at 850 MHz, 1. 9 GHz and 2. 4 GHz 원전기기안전센터 CGID/EMC Team 6 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 원전기기안전센터 CGID/EMC Team 7 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 Mobile IP telephony system for the CNLV nuclear plant, Mexico Wireless Access points (AP) IP 통신 WLAN(Wi-Fi) IEEE 표준 802. 11 b 최대 속도 11 Mbps 전송거리 20~100 m 주파수 밴드 2. 4~2. 485 GHz 출력 100 m. W 변조 Direct sequence (DSSS) 원전기기안전센터 밴드폭 CGID/EMC Team 500 k. Hz (최소) 8 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 원전기기안전센터 CGID/EMC Team 9 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 원전기기안전센터 CGID/EMC Team 10 Copyright ⓒ by KEPCO E&C

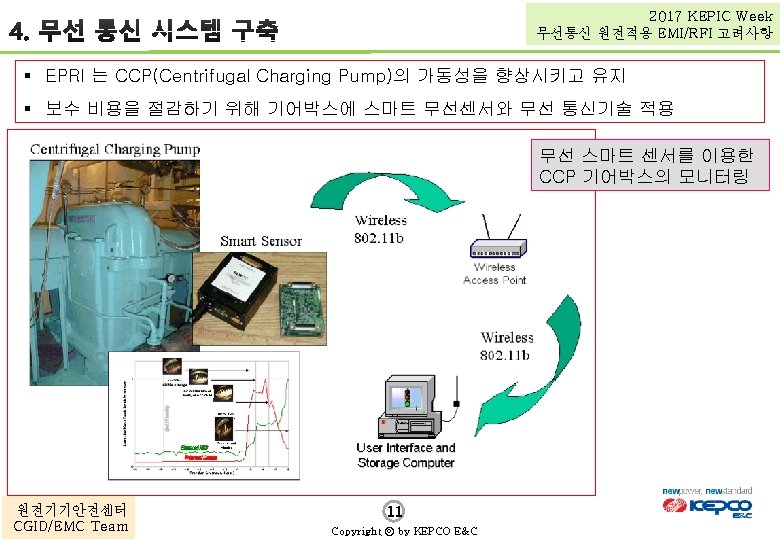

2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 • 원전기기안전센터 CGID/EMC Team 12 Copyright ⓒ by KEPCO E&C

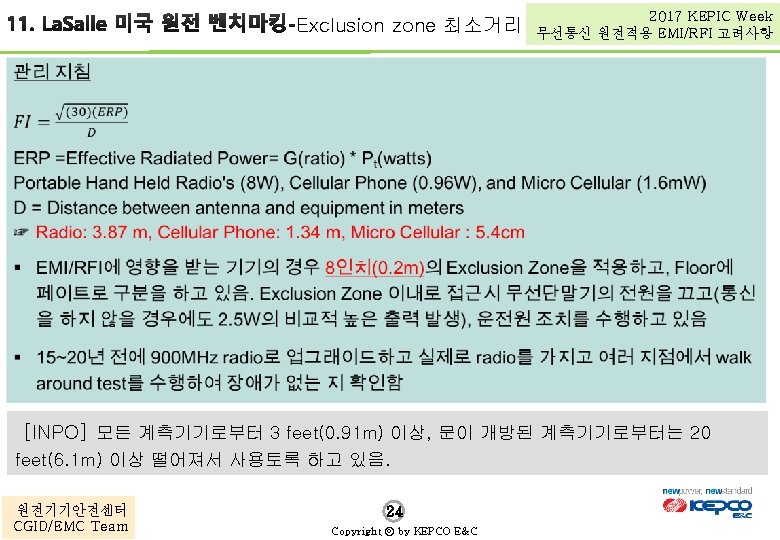

2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 기기 안테나 (AP) wireless portable device 원전기기안전센터 CGID/EMC Team 안테나이득 (Gt) minimum exclusion zone(m) 주파수 밴드(GHz) 안테나 출력(Pt) Setting value 2. 4 GHz (2. 400~2. 4835 GHz) 6. 25 m. W/MHz 21 d. Bm 2. 24 (3. 5 d. Bi) 0. 16 m 5. 7 GHz (5. 725~5. 8. 25 GHz) 6. 25 m. W/MHz 21 d. Bm 2. 88(4. 6 d. Bi) 0. 183 m 2. 4 GHz/5. 7 GHz < 10 m. W 3. 88 0. 27 m 13 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 § 엔지니어링 설계 및 형상관리 실행방안을 이용하여 설계 및 형상관리 하에서 발전소 파워 블럭 및 기타 지역 내 무선장치 이용을 지원하는 것이 필요 함 § 형상관리 실행방안 지침은 EPRI 102664 “Elements of Pre-Operational and Operational Configuration Management for a New Nuclear Facility”와 EPRI 1022991, “Guideline on Configuration Management for Digital Instrumentation & Control Equipment and Systems”에서 이용 가능 § 네트워크 운영 지침은 EPRI 1011711, “Program on Technology Innovation; Network Management Technology Applied to Power Plant Instrumentation, Control, and Maintenance”에 제공 § RF 현장 조사는 무선 네트워크 설계 적정성과 통신 신뢰성 지원 형상임을 보증 § 현장 조사 동안 수집된 데이터와 관련 walk down은 네트워크 성능을 최적화하고 민감한 발전소 I&C 기기와의 잠재적인 장해를 최소화하는 고정 무선 AP 위치를 식별하기 위한 설계 입력으로 사용 원전기기안전센터 CGID/EMC Team 18 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 성능 특성 방출기 시방 Indoor Omni Antenna 성능 특성 방출기 0 d. Bd Gain 2. 15 d. Bi 최대 출력 3 W (34. 7 d. Bm) 최대 유효방사 출력(EIRP) ≤ 27 d. Bm[EPRI TR 102323(R 4)] Exclusion 원전기기안전센터 zone 최소거리 CGID/EMC Team Gain 시방 Potable Radio Terminal 0 d. Bi 최대 출력 최대 유효방사 출력(EIRP) Exclusion zone 21 최소거리 Copyright ⓒ by KEPCO E&C ≤ 20 d. Bm [EPRI TR 102323(R 4)

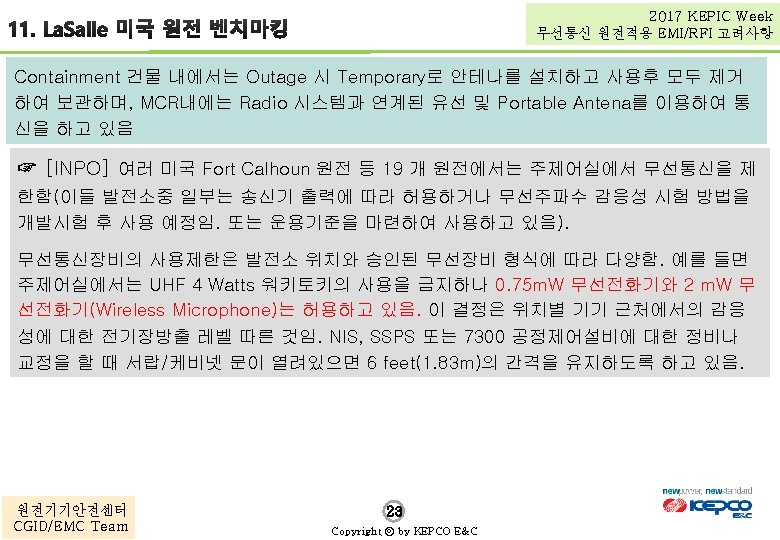

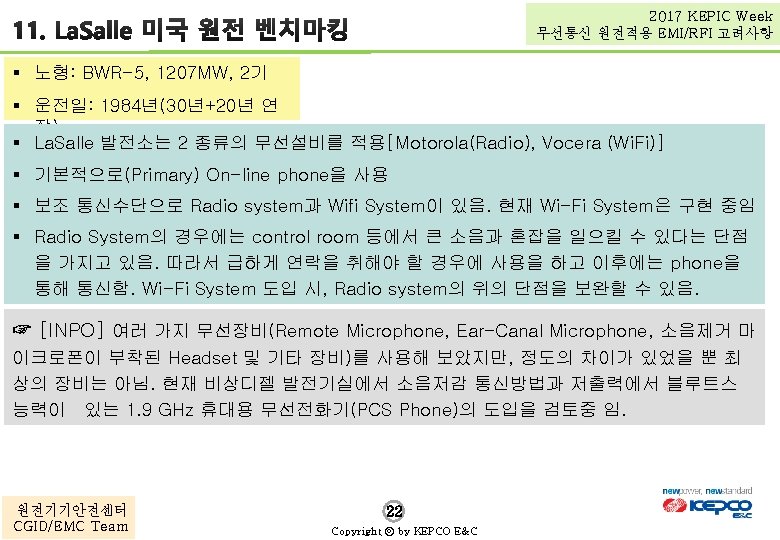

2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 l La. Salle 발전소 § 30 k. VA 초과 신규 개폐 기기 또는 무선 시스템 도입 시 EMI Mapping이 요구됨 § 이 mapping은 특정 지역 또는 전체 발전소 포함 § The guidance contained in Source Document #1 provides an acceptable method for performing these tests as well as interpreting the data. § 추가 정보는 EPRI-TR-102400 Vol. ½과 EPRI-TR-102323 Rev. 2 참조 § EMC surveying(EMI/ RFI Mapping)은 공급사의 EMI/RFI 시험과 현장 EMC 시험간에 적절 한 마진을 보증하기 위하여 EMC 적합성을 평가하는 데 사용 § 일부 발전소는 대규모의 변경을 위해 EMC Survey(EM I/ RFI Mapping) 또는 특정지역 조 사를 수행 원전기기안전센터 CGID/EMC Team 25 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 La. Salle 발전소-EPRI TR 102323(R 2) It applies to safety- and non-safety-related systems and components whose operation can affect safety related system or component functions and is recommended for those deemed important for power production. all analog and digital electronic equipment with DC operating voltages (for example, 3 -, 5 -, 12 -, and 15 - VDC supply systems) or clock frequencies greater than 9 k. Hz. EPRI TR 102323(R 3) 원전기기안전센터 CGID/EMC Team 26 Copyright ⓒ by KEPCO E&C

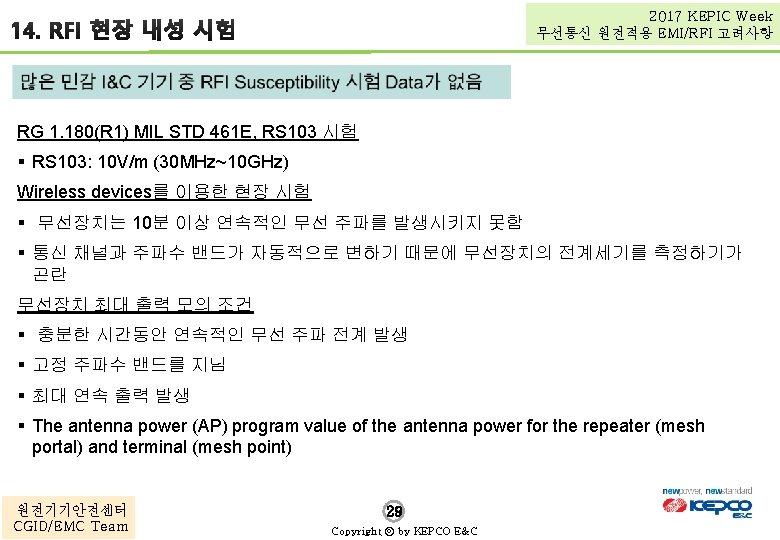

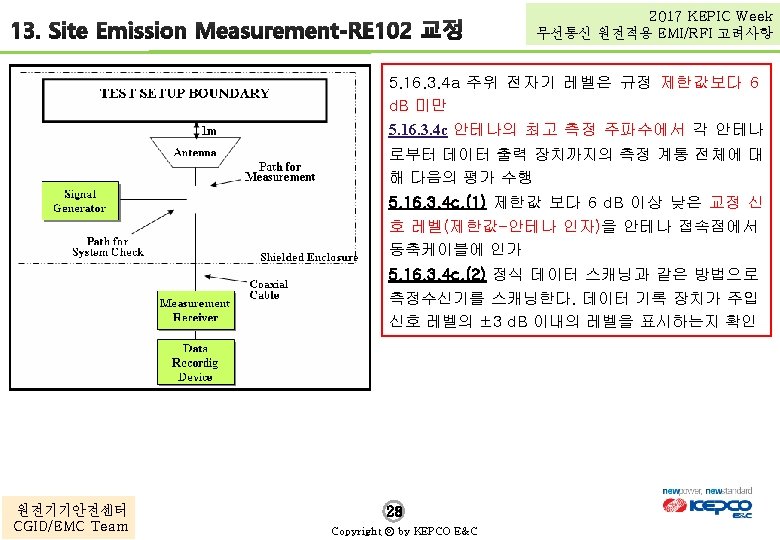

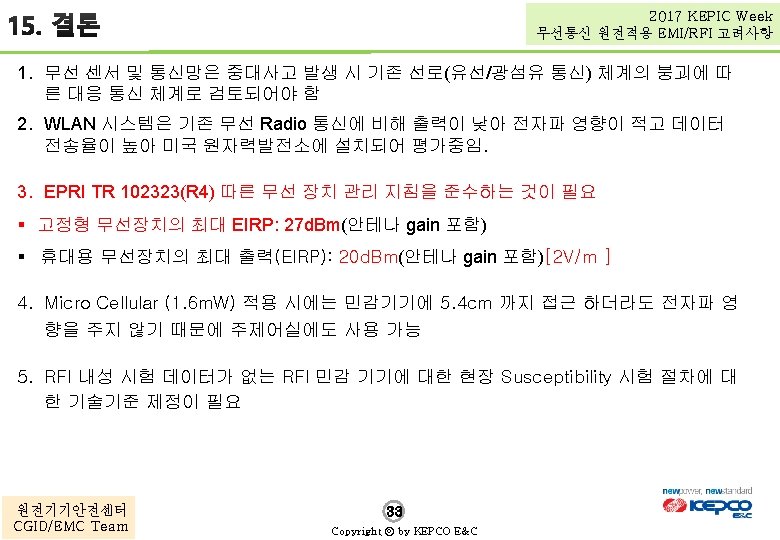

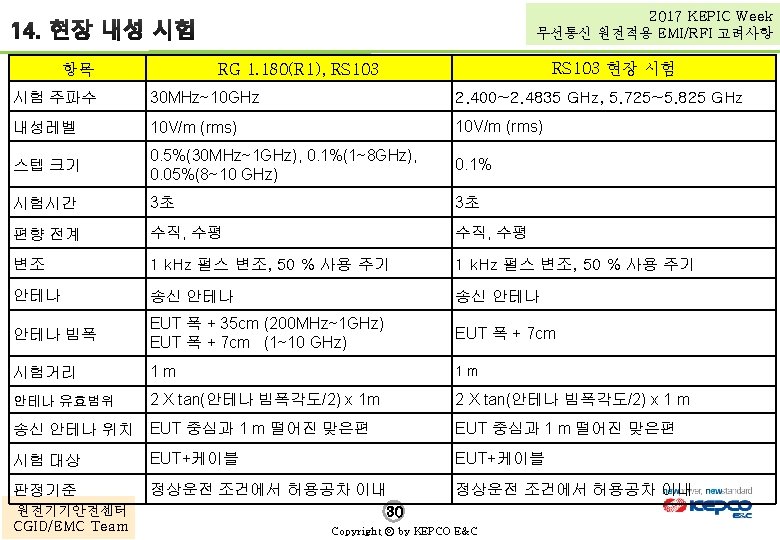

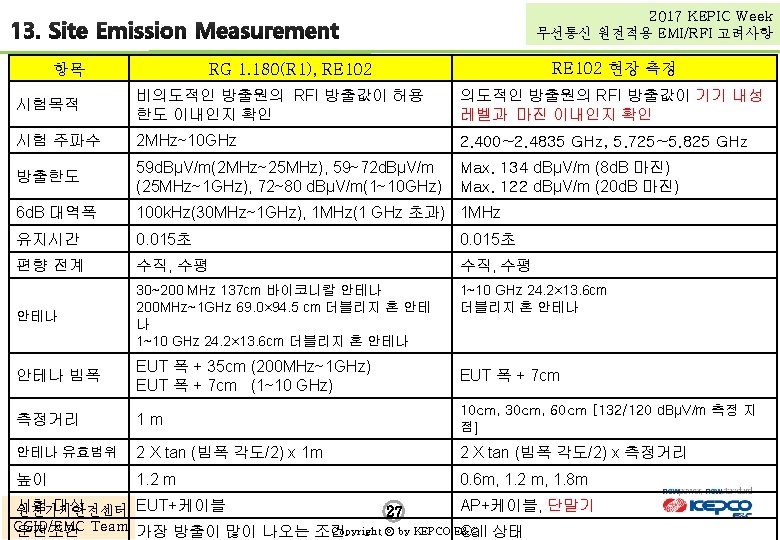

2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 [1] Design Considerations for the Implementation of a Mobile IP Telephony System in a Nuclear Power Plant [2] CC-AA-103 -1005 EVALUATING AND MITIGATING ELECTRICALLY INDUCED NOISE IN INSTRUMENTATION AND CONTROL CIRCUITS [3] 무선통신 기술의 원전 I&C 적용, Nu. PIC 2011, 이정권 KEPCO E&C [4] La. Salle Station Administrative Procedure, 2015 [6] Wayne W. Manges, "Industrial Wireless Standards – Options and Integrating Strategies ", DOE Sensors & Automation Annual Portfolio Review, 2006 [7] 무선장비(TETRA)의 원전적용 영향 평가, 한국전력기술, 권종수, 2016 [8] RG 1. 180(R 1) GUIDELINES FOR EVALUATING ELECTROMAGNETIC AND RADIOFREQUENCY INTERFERENCE IN SAFETY-RELATED INSTRUMENTATION AND CONTROL SYSTEMS, 2003년 [9] EPRI TR-102323(R 4) Guidelines for Electromagnetic Compatibility Testing of Power Plant Equipment 원전기기안전센터 CGID/EMC Team 34 Copyright ⓒ by KEPCO E&C
2017 KEPIC Week 무선통신 원전적용 EMI/RFI 고려사항 감사합니다 35 Copyright ⓒ by KEPCO E&C
