2015 KTM ebike trning Szatzger kos ebikeshop hu

2015 KTM ebike tréning Szatzger Ákos - ebikeshop. hu 1

Tartalom • • Bemutatkozás Elektromos kerékpár alapok Piaci lehetőségek Európa/Magyarország Célközönség KTM motorrendszerek Kérdések Kerékpár próba 2

Bemutatkozás • • Szatzger Ákos hatszel. hu blog tulajdonosa Gépészmérnök, közgazdász 2011 óta ebikeshop. hu 2012 óta Bosch ebike szakkereskedő 2012 óta KTM kiskereskedő Tavaly közel 100 db eladott prémium ebike 3

Elektromos rásegítésű kerékpárok • Eltérő EU és magyar törvényi szabályozás • Pedelec (kerékpárok) – 250 W (Mo: 300 W) folyamatos leadására képes motor – 25 km/h-ás sebességhatár (Mo: nincs) – Emberi erő hajtja, a motor csak kiegészítő hajtást ad – KRESZ szerint kerékpárnak minősül • S-pedelec (segédmotoros kerékpár) – 45 km/h tervezési sebesség – Max. 4 k. W-os motor, gázkarral is – Jogosítvány, motoros sisak, biztosítás kell hozzá 4

Elektromos rásegítésű kerékpárok • Motorrendszer: agy- vagy középmotor • Szenzorrendszer: sebesség vagy nyomatékszenzor, ennek kombinációja • Li akkumulátor technológia • 36 V/48 V, Nm-háború • Hatótávolság • Visszatáplálás • Mire elég 250 W? 5

Európai piac • Eladott kerékpárok száma 2014 -ben: Ország Kerékpár Pedelec % 400. 000 50. 000 12% Németország 4. 000 450. 000 11% Hollandia 1. 052. 000 200. 000 19% Franciaország 2. 700. 000 60. 000 2% Olaszország 1. 500. 000 60. 000 4% Csehország 350. 000 20. 000 6% Magyarország 270. 000 700 0, 2% Ausztria • Kétszámjegyű növekedés, fiatalodó vásárlók 6

KTM motorrendszerek 2015 Motor Teljesítmény Nyomaték (Nm) Rásegítés (%) Akku Bosch Active középmotor 250 W/500 W 25 km/h 60 Nm 275/190/120/50 (lánc) 225/150/100/40 (agy) 36 V/400 Wh (500 ciklus>65%) Bosch Performance Cruise középmotor 250 W/500 W 25 km/h 60 Nm 275/190/120/50 (lánc) 250/170/110/50 (agy) 36 V/400 Wh (500 ciklus>65%) Bosch Performance Speed középmotor 350 W/500 W 45 km/h 60 Nm 275/190/120/50 (lánc) 36 V/400 Wh (500 ciklus>65%) Shimano Steps középmotor 250 W/500 W 25 km/h 50 Nm 230/150/70 36 V/418 Wh (1000 ciklus>60%) Panasonic CMS középmotor 250 W/350 W 25 km/h 60 Nm 160/90/50 36 V/540 Wh vagy 648 Wh (700 ciklus>70%) Panasonic Hub agymotor 250 W/500 W 25 km/h 40 Nm 400/150/90/auto 48 V/562 Wh vagy 412 Wh (700 ciklus>70%) 7

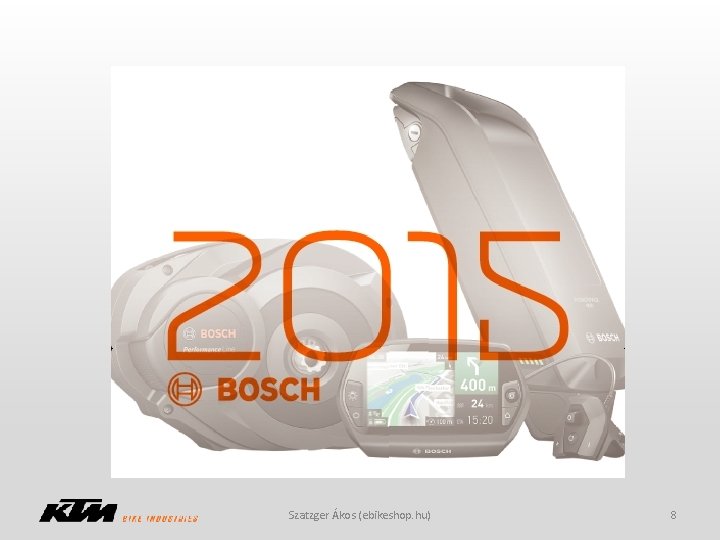

Szatzger Ákos (ebikeshop. hu) 8

Bosch motorrendszerek • 2012: Classic motor, 288 Whás akksi • 2013: Intuvia kijelző, 300/400 Wh-ás akksi • 2014: Active Line és Performance Line, új akkumulátor formák • 2015: Nyon kijelző, s-pedelec 9

Bosch Active Line / Performance Line Videó: https: //www. youtube. com/watch? v=Dn. FKw. Iw. V 2 Eo 10

Bosch 2015 -ös motorok változásai • Nyon kijelző • Dizájnváltozás (Active Line Cover, Performance Line CX) • Elektromos váltókkal való integráció (SRAM DD, Nu. Vinci N-Sync, Shimano Di 2) • Kiegészítők (autós töltő és Classic+ töltőátalakító) 11

Alkatrészek - Kijelző Negatívum: elmaradás a nagy kereslet miatt, magas ár 12

Alkatrészek - Kijelző • • „Buta kijelző” Belső Li akksi USB csatoló (Micro AB, 500 m. A, 5 V) „Walk” funkció Rögzítés a tartóba Beállítások: Reset+I Klikfix. E/Ortlieb kompatibilitás 2015: Active Line +5% teljesítmény, váltási javaslat, szoftververzió kijelzése 13

Alkatrészek – Elektronikus váltó Videó: https: //www. youtube. com/watch? v=rs. Q 0 e 5333 Fs 14

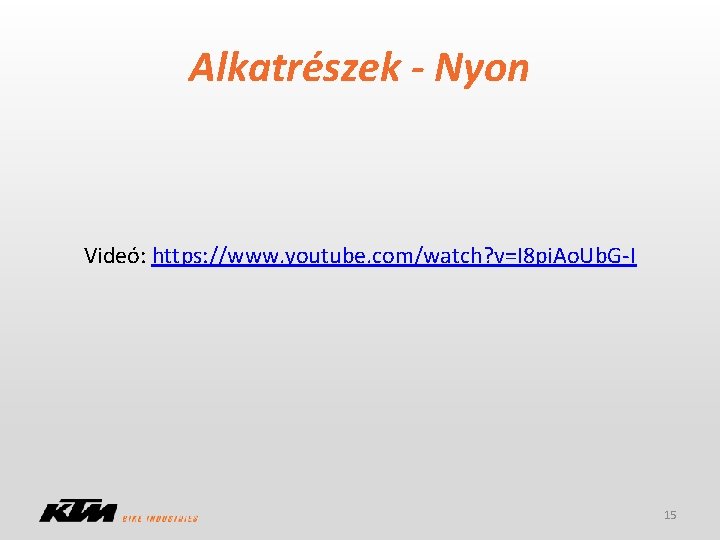

Alkatrészek - Nyon Videó: https: //www. youtube. com/watch? v=I 8 pi. Ao. Ub. G-I 15

Alkatrészek - Nyon • Üzemmódok: Ride, Navi, Fitness • Nyon – Mobil – Online Portál (ebike-connect. com) • Nyon: Wifi, Bluetooth, GPS, légnyomás, iránytű, fénymérő, USB kimenet • Android és i. Phone kompatibilitás • Prémium funkciók – vásárlás mobilos applikációval – Extra navigációs térképek – Képernyők testreszabása – Motor teljesítményének változtatása • Kereskedői tréning: http: //www. nyon-training. de/ • Utólagos felszerelhetőség 16

Alkatrészek - Motor 17

Alkatrészek - Motor 18

Alkatrészek - Motor • Vevői előnyök: alacsony súlypont, rövid tengelytáv, szabad váltóválasztás • CAN Bus technológia, vezérlés a motorban • Szenzor: 10 -féle szenzor, ebből 3 fontos: nyomaték, pedálsebesség, hátsó kerék sebessége • Rohloff és Nu. Vinci láncváltónak számít • IP 54 -es védettség 19

Alkatrészek - Motor 20

Alkatrészek - Sebességszenzor • • Csak gyári mágnessel pótolható Pozícióra ügyelni Vásárlónak az átadáskor elmagyarázni, hogy ne rúgja le A tuningolás hátulütői 21

Hatótávolság 22

Alkatrészek - Akkumulátor Videó: https: //www. youtube. com/watch? v=V 482 lv. MRXUg 23

Alkatrészek - Akkumulátor • 9 -es szintű veszélyes anyag, UN 3480 • Csak ADR-rel szállítható • Legalább egy munkatársnak veszélyes anyag kezelői vizsga javasolt • Szállítási szabályok • Biztosítás 24

Alkatrészek - Akkumulátor • • 300 Wh és 400 Wh BMS rendszer hibernációs funkcióval Új csatlakozó Élettartamot töltési ciklusokban mérjük Tervezett élettartam: 500 ciklus (400 Wh=>250 Wh) Téli használat, téli tárolás, akku reset LED funkciók: töltés, hőmérséklet, rövidzár Zárak és kulcsok 25

Diagnosztika / Javítás • Az „európai módszer” – – – e. Bike szakértői tréning Bosch kereskedői portál Számítógépes diagnosztika Magura alkatrészbeszerzés Speciális eszközök • Gyors diagnosztika – alkatrészcsere • Lámpa felszerelése 26

Diagnosztika / Javítás • Jellemző alkatrész végfelhasználói árak: – – – – Kijelző: 60 Eur Távirányító: 22 Eur USB kábel: 8 Eur Akkumulátor: 300 Wh: 620 Eur, 400 Wh: 770 Eur Töltő: 169 Eur Motor: 659 Eur- 849 Eur (csak csere!) Lámpa kábel: 10 Eur/db • Bosch Classic Plus csere 27

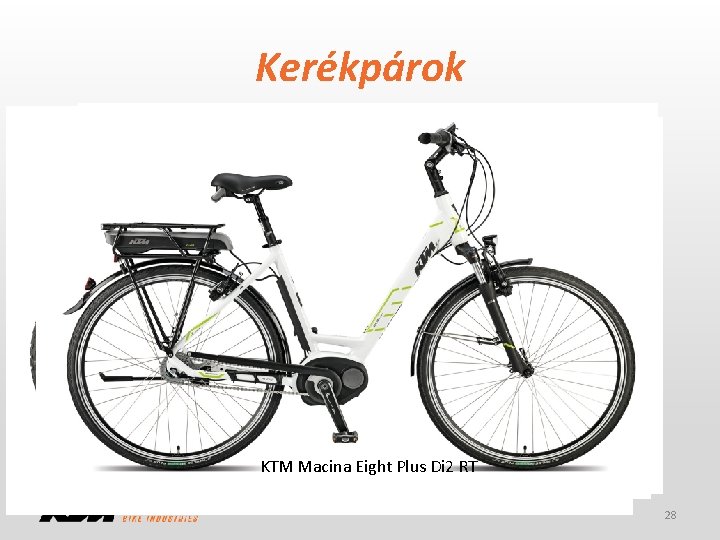

Kerékpárok - Plus: Performance Line GPS: Nyon kijelző DI 2: elektromos váltó 45: 45 km/h-ás rásegítés RT: kontrafék KTMKTM Macina Cross 9 /Force sorozat Macina Mini. Me KTMFreeze Macina Eight KTM e. Gnition 27 GPS+ 45 SPlus Di 2 RT KTM Plus 28

29

Shimano rendszer – – Teljesen új a piacon Teljesítménye a Bosch Active Line környékén DD, Nexus 8 Di 2 váltók Magyar szervizháttér, diagnosztikai modul 30

Shimano e. Steps rendszer Videó: https: //www. youtube. com/watch? v=SA 9 Qwa. Jt. Njs 31

Kerékpárok KTM Ventura Vienna Di 2 32

Szatzger Ákos (ebikeshop. hu) 33

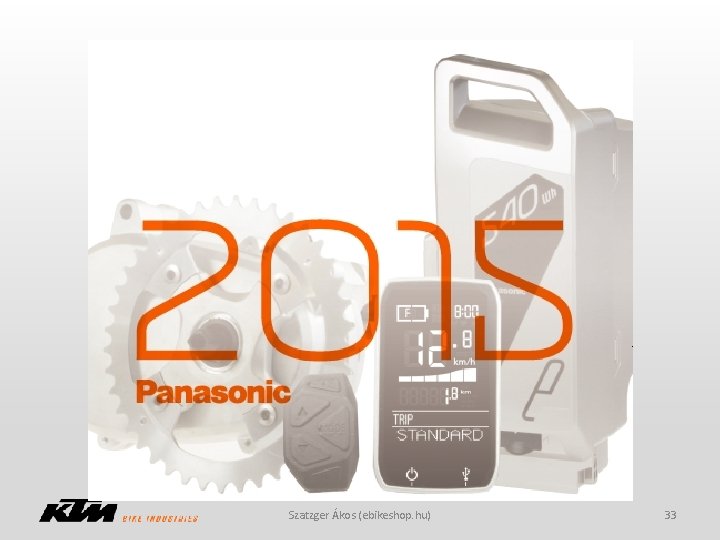

Panasonic középmotor rendszer – A rendszer nem változott (de a komponenseket cserélték) – Nagyobb akkuk az XL-nél KTM Amparo 8 XL RT 34

Szatzger Ákos (ebikeshop. hu) 35

Panasonic hátsókerék rendszer • Az egyetlen visszatáplálós család • Nagy indítási nyomaték, gyakorlatilag elindulástól, teljes váltórendszer • Vázra szerelt akku 412 Wh->562 Wh • Férfivázas túraverzió helyett utcai változat 36

Kerékpárok KTM e. Street E-Lycan PP 37

További információk • Bosch oldalak: – Bosch weblap: http: //www. bosch-ebike. de/ – Bosch videók: keresd a youtube-on • Ebikeshop. hu tudástár: – Magyar hírek: hatszel. hu, www. facebook. com/hatszel. hu – Magyar nyelvű ebike kézikönyv: http: //ebikeshop. hu/elektromos_kerekpar_k onyv – Mobil alkalmazás: m. hatszel. hu • Szatzger Ákos / Velosat Kft. – 06 -20 -4853900 – Mail: info@ebikeshop. hu 38

KÉRDÉS? 39
