2014 SOGANG UNIVERSITY IC DESIGN LAB SOGANG UNIVERSITY
2014 SOGANG UNIVERSITY IC DESIGN LAB SOGANG UNIVERSITY

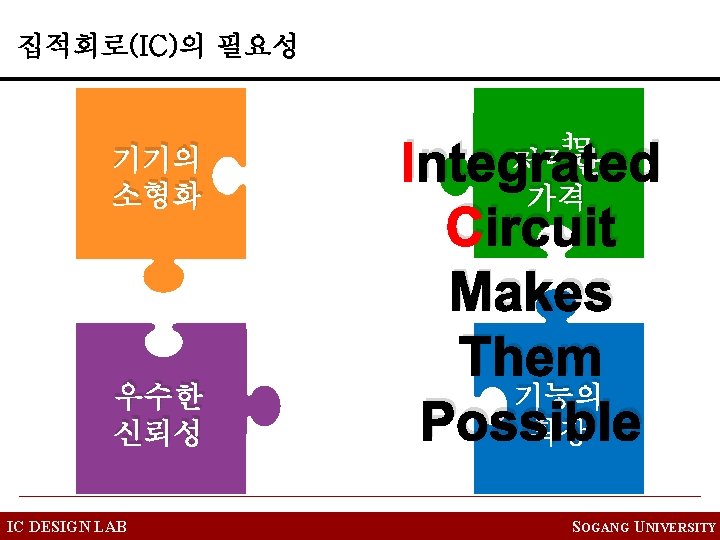

기기의 소형화 우수한 신뢰성 IC DESIGN LAB 저렴한 Integrated 가격 Circuit Makes Them 기능의 Possible 확장 SOGANG UNIVERSITY

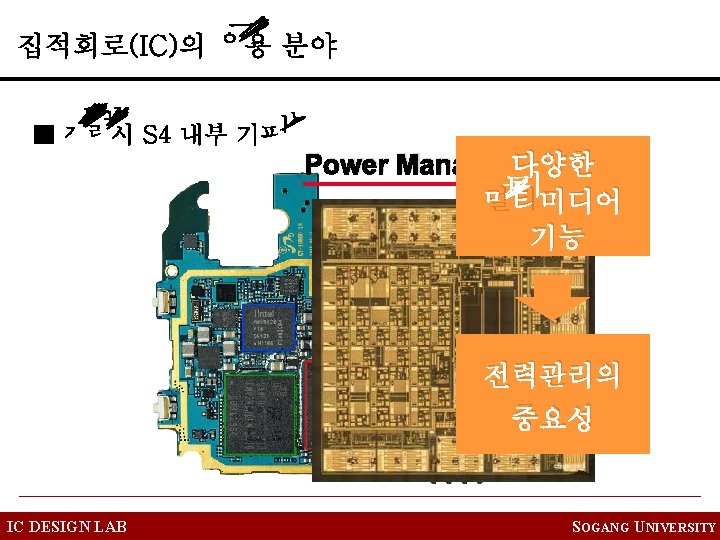

다양한 Power Management IC 멀티미디어 기능 전력관리의 중요성 IC DESIGN LAB SOGANG UNIVERSITY
Digital Signal Processor 데이터 처리량 증가 연산능력의 중요성 IC DESIGN LAB SOGANG UNIVERSITY
다기능 및 소형화 요구 Application Processor System on a Chip IC DESIGN LAB SOGANG UNIVERSITY
IC DESIGN LAB SOGANG UNIVERSITY
” IC DESIGN LAB SOGANG UNIVERSITY
Samsung Exynos 5 1010 Intel Xeon 109 IBM Power 6 108 Canon CIS 107 Intel Pentium 106 105 104 Intel 4004 Motorola 68000 Intel 80386 출시년도 (Year) IC DESIGN LAB SOGANG UNIVERSITY
IC DESIGN LAB SOGANG UNIVERSITY
101101010011 r D A/ erte v n Co Analog Signal Digital Signal r A D/ erte nv o C PMIC, Sensor IC DESIGN LAB SOGANG UNIVERSITY
Speed (MSample/s) IC DESIGN LAB SOGANG UNIVERSITY
Analog ADC Filter LNA Filter PA Digital DAC DSP SYN l Application for Wireless Communication - RF 수신신호를 디지털 신호로 변환 및 처리 - 디지털 신호를 RF 신호로 변환하여 송신 IC DESIGN LAB LNA : Low Noise Amplifier PA : Power Amplifier SYN : Synthesizer ADC : Analog-to-Digital Converter DAC : Digital-to-Analog Converter DSP : Digital Signal Processor SOGANG UNIVERSITY
Photon Flux External Lens Sensor Control Block Correlated Double Sampling (CDS) ADC Analog Signal Chain Image Signal Processor (ISP) Pixel Array Micro Lens On-chip Color Filter Array CMOS Image Sensor l Application for CMOS Image Sensor - 외부 빛 신호를 전기적 신호로 변경하여 처리 - 아날로그 영상 신호를 디지털 신호로 변환 및 처리 IC DESIGN LAB SOGANG UNIVERSITY
IC DESIGN LAB SOGANG UNIVERSITY
IC DESIGN LAB SOGANG UNIVERSITY
최고의 인력 양성 + IC DESIGN LAB SOGANG UNIVERSITY
이론 습득 & IC DESIGN LAB SOGANG UNIVERSITY
설계 및 레이아웃 IC DESIGN LAB SOGANG UNIVERSITY
논문작성 및 측정 IC DESIGN LAB SOGANG UNIVERSITY
논문발표 및 IP등록 & IC DESIGN LAB SOGANG UNIVERSITY
IC DESIGN LAB SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr/[75]ADC 11 b 150 m 13_R 2. htm - A 11 b 150 MS/s 2. 42 mm 2 46. 8 m. W 0. 13 um CMOS Pipelined SAR A/D Converter < Block Diagram > < Layout > IC DESIGN LAB Resolution 11 bit Supply Voltage 1. 2 V Sampling Frequency 150 MS/s Power Consumption 46. 8 m. W DNL 0. 31 LSB INL 1. 18 LSB Input Voltage 1. 6 Vp-p Active Area 2. 42 mm 2 Technology 0. 13 um < Specification > SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr/[75]ADC 11 b 150 m 13_R 2. htm - A 11 b 150 MS/s 2. 42 mm 2 46. 8 m. W 0. 13 um CMOS Pipelined SAR A/D Converter • 2013년 제 14회 대한민국 반도체설계대전 • 안태지, 조석희, 심현선, 2013년 10월 22일 • 은상 (산업통상자원부장관상), 수상내역 (부상 500만원) IC DESIGN LAB SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr/[78 -V 2]ADC 12 b 80 m 11_R 2 V 2. htm - A 12 b 80 MS/s 1. 34 mm 2 20. 9 m. W 0. 11 um CMOS A/D Converter < Block Diagram > < Layout > IC DESIGN LAB Resolution 12 bit Supply Voltage 1. 1 V Sampling Frequency 80 MS/s Power Consumption 20. 9 m. W DNL 0. 56 LSB INL 1. 35 LSB Input Voltage 1. 0 Vp-p Active Area 1. 34 mm 2 Technology 0. 11 um < Specification > SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr/[78 -V 2]ADC 12 b 80 m 11_R 2 V 2. htm - A 12 b 80 MS/s 1. 34 mm 2 20. 9 m. W 0. 11 um CMOS A/D Converter • 2012년 제 13회 대한민국 반도체설계대전 • 황동현, 남상필, 박준상, 2012년 12월 11일 • 동상 (특허청장상), 수상내역 (부상 300만원) IC DESIGN LAB SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr/[81 -V 2]ADC 10 b 10 m 11_R 2 V 2. htm - A 10 b 10 MS/s 0. 26 mm 2 2. 3 m. W 0. 11 um CMOS SAR A/D Converter < Block Diagram > < Layout > IC DESIGN LAB Resolution 10 bit Supply Voltage 1. 2 V Sampling Frequency 10 MS/s Power Consumption 2. 3 m. W DNL 1. 03 LSB INL 1. 44 LSB Input Voltage 1. 2 Vp-p Active Area 0. 26 mm 2 Technology 0. 11 um < Specification > SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr/[81 -V 2]ADC 10 b 10 m 11_R 2 V 2. htm - A 10 b 10 MS/s 0. 26 mm 2 2. 3 m. W 0. 11 um CMOS SAR A/D Converter • 제 5회 동부하이텍 IP 설계 공모전 • 남상필, 김용민, 황동현, 박준상, 이승훈, 2012년 7월 17일 • 대상 (Best Design Award), 수상내역 (부상 1000만원) IC DESIGN LAB SOGANG UNIVERSITY
관련 교과목 2학년 IC DESIGN LAB 3학년 4학년 SOGANG UNIVERSITY
서강대학교 전자공학과 집적회로설계 연구실 MERIT I. 높은 외부 진입 장벽 MERIT II. The Older, The Better! IC DESIGN LAB SOGANG UNIVERSITY
IC DESIGN LAB SOGANG UNIVERSITY
http: //eeic 7. sogang. ac. kr http: //aiprc. sogang. ac. kr http: //ee. sogang. ac. kr http: //hompi. sogang. ac. kr/gradsch/korean/html/03_1. htm hoonlee@sogang. ac. kr junsang@sogang. ac. kr 특전 § 삼성전략산학 프로그램 : 박사장학생 (1년 차부터 지원가능), 석사/박사연계 (2년 차부터 지원가능) (단, 병역미필은 전문연구요원 시험합격 조건) - IC DESIGN LAB SOGANG UNIVERSITY
