2014 CHIGO Product CHIGO CMV Sterowanie system VRF

2014 CHIGO Product CHIGO CMV Sterowanie - system VRF

VRF system sterowania Podstawowe informacje dotyczące sterowania systemem VRF Sterowanie - jednostka zewnętrzna Sterowanie - jednostki wewnętrzne

VRF system sterowania Podstawowe informacje dotyczące sterowania systemem VRF

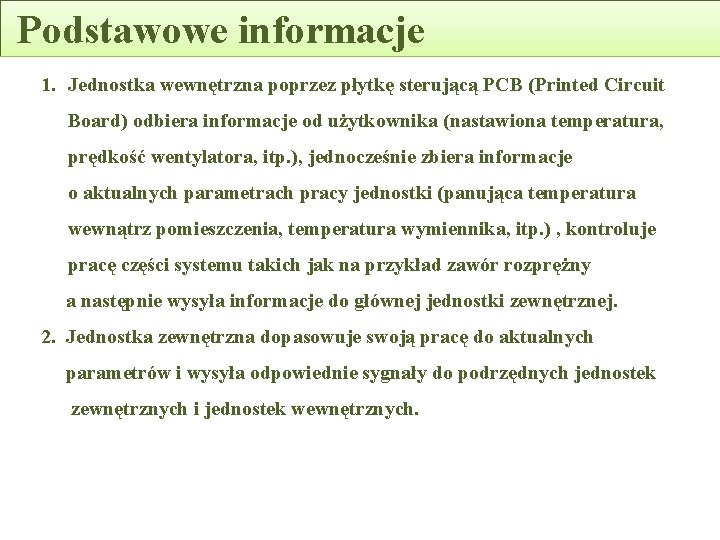

Podstawowe informacje 1. Jednostka wewnętrzna poprzez płytkę sterującą PCB (Printed Circuit Board) odbiera informacje od użytkownika (nastawiona temperatura, prędkość wentylatora, itp. ), jednocześnie zbiera informacje o aktualnych parametrach pracy jednostki (panująca temperatura wewnątrz pomieszczenia, temperatura wymiennika, itp. ) , kontroluje pracę części systemu takich jak na przykład zawór rozprężny a następnie wysyła informacje do głównej jednostki zewnętrznej. 2. Jednostka zewnętrzna dopasowuje swoją pracę do aktualnych parametrów i wysyła odpowiednie sygnały do podrzędnych jednostek zewnętrznych i jednostek wewnętrznych.

Podstawowe informacje Oznaczenia czujników temperatury T 1: Temperatura powietrza w pomieszczeniu T 2: Średnia temperatura wymiennika T 2 B: Temperatura na wyjściu z parownika T average: Średnia temperatura T 3: Temperatura na wyjściu ze skraplacza T 4: Temperatura otoczenia Ts: Nastawiona temperatura T 7: Temperatura tłoczenia sprężarki inverterowej T 7 C 1: Temperatura tłoczenia sprężarki on/off nr 1 T 7 C 2: Temperatura tłoczenia sprężarki on/off nr 2

VRF system sterowania Sterowanie Jednostka zewnętrzna

System VRF 1. Zasada sterowania Komunikacja (RS-485) Napięcie na sprężarce Komunikacja Czujniki temperatury Główny CHIP Chip modułu Sygnał Wyświetlacz LED Sprężarka Wentylator Zawór elektromagnetyczny Zawór rozprężny Zabezpieczenia Jednostka wewnętrzna Moduł Inwertera

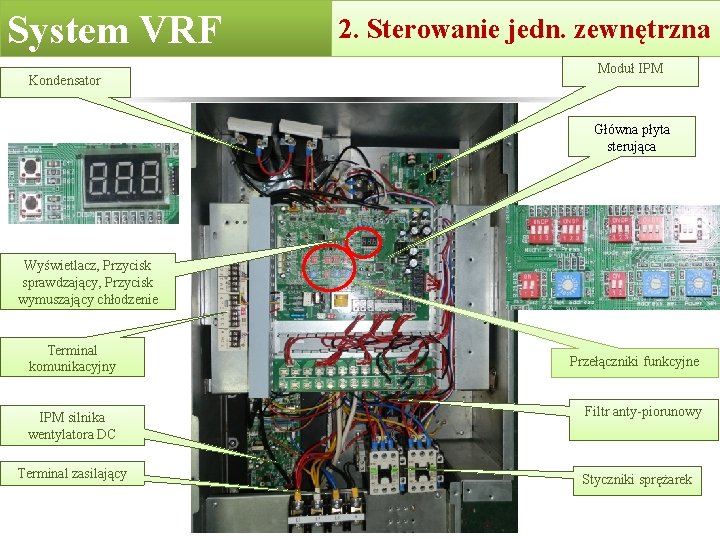

System VRF Kondensator 2. Sterowanie jedn. zewnętrzna Moduł IPM Główna płyta sterująca Wyświetlacz, Przycisk sprawdzający, Przycisk wymuszający chłodzenie Terminal komunikacyjny IPM silnika wentylatora DC Terminal zasilający Przełączniki funkcyjne Filtr anty-piorunowy Styczniki sprężarek

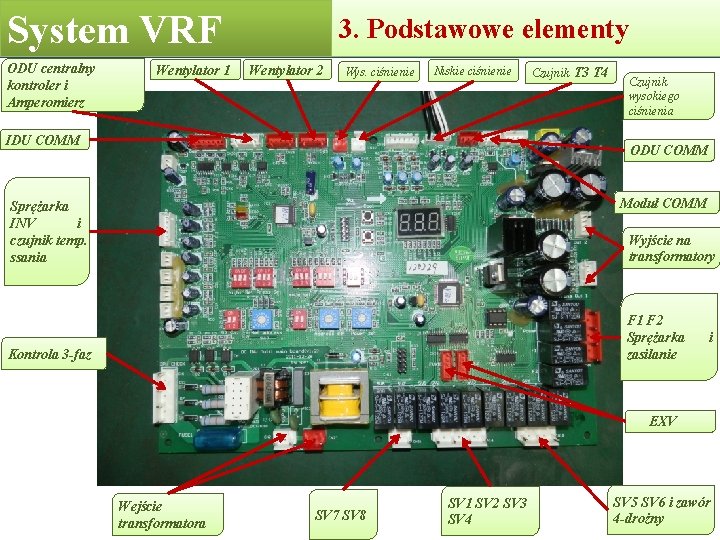

System VRF ODU centralny kontroler i Amperomierz Wentylator 1 3. Podstawowe elementy Wentylator 2 Wys. ciśnienie Niskie ciśnienie IDU COMM Czujnik T 3 T 4 Czujnik wysokiego ciśnienia ODU COMM Moduł COMM Sprężarka INV i czujnik temp. ssania Wyjście na transformatory F 1 F 2 Sprężarka zasilanie Kontrola 3 -faz i EXV Wejście transformatora SV 7 SV 8 SV 1 SV 2 SV 3 SV 4 SV 5 SV 6 i zawór 4 -drożny

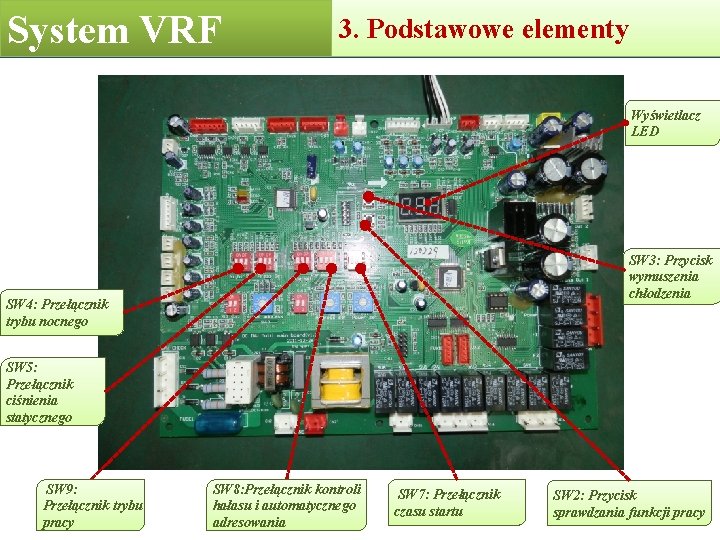

System VRF 3. Podstawowe elementy Wyświetlacz LED SW 3: Przycisk wymuszenia chłodzenia SW 4: Przełącznik trybu nocnego SW 5: Przełącznik ciśnienia statycznego SW 9: Przełącznik trybu pracy SW 8: Przełącznik kontroli hałasu i automatycznego adresowania SW 7: Przełącznik czasu startu SW 2: Przycisk sprawdzania funkcji pracy

System VRF Adresowanie 3. Podstawowe elementy SW 6 Adres 0 Jednostka nadrzędna 1 Jednostka podrzędna 2 Jednostka podrzędna 3 Jednostka podrzędna ≥ 4 Nieprawidłowy adres, błąd systemu

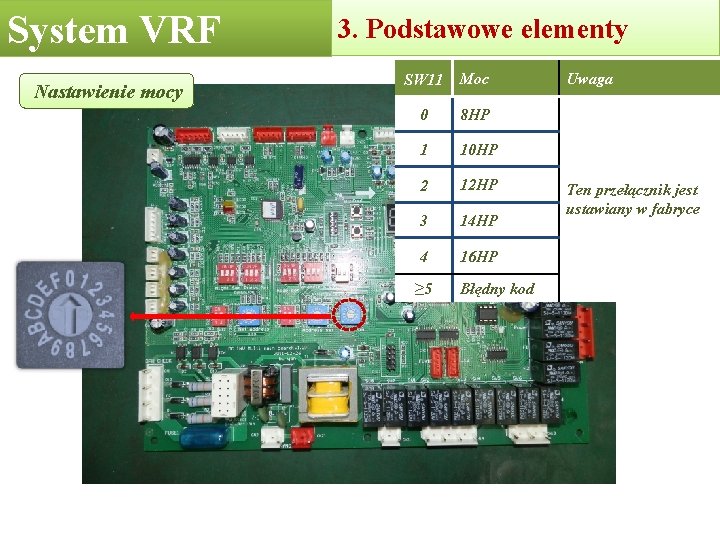

System VRF Nastawienie mocy 3. Podstawowe elementy SW 11 Moc 0 8 HP 1 10 HP 2 12 HP 3 14 HP 4 16 HP ≥ 5 Błędny kod Uwaga Ten przełącznik jest ustawiany w fabryce

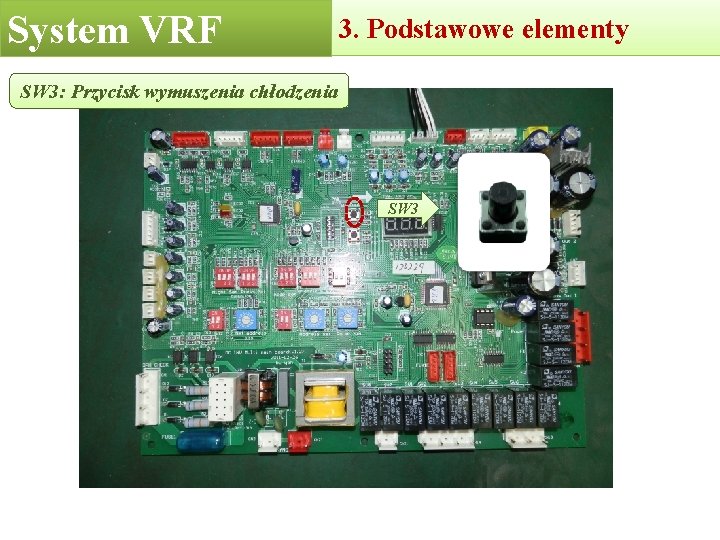

System VRF 3. Podstawowe elementy SW 3: Przycisk wymuszenia chłodzenia SW 3

System VRF 3. Podstawowe elementy SW 2 i Wyświetlacz LED SW 2 1. Po naciśnięciu przycisku wyświetlane są parametry pracy systemu. 2. W czasie czuwania wyświetlana jest ilość podłączonych jednostek wewnętrznych. 3. Po starcie systemu wyświetla częstotliwość pracy sprężarki inverterowej. 4. Wyświetla ‘d. F’ gdy jest uruchomiony program odszraniana. 5. Wyświetla ‘d 0’ gdy jest uruchomiony program powrotu oleju. 6. Wyświetla kod błędu gdy jest nieprawidłowa praca lub aktywne zabezpieczenie.

System VRF 3. Podstawowe parametry. Parametry pracy systemu Sekwencja Parametr pracy systemu Uwagi 1 st Adres tej jednostki zewnętrznej 0, 1, 2, 3, 4 2 nd Moc tej jednostki zewnętrznej 8 HP, 10 HP, 12 HP, 14 HP, 16 HP 3 rd Ilość podłączonych jednostek wewnętrznych Tylko w jednostce nadrzędnej 4 th Łączna moc jednostek zewnętrznych 5 th Całkowite zapotrzebowanie mocy jednostek wewn. Tylko w jednostce nadrzędnej 6 th Łączne zapotrzebowanie na moc Tylko w jednostce nadrzędnej 0: OFF 2: Chłodzenie 7 th Tryb pracy 3: Ogrzewanie 4: Wymuszone chłodzenie 8 th Moc wychodząca z tej jednostki zewnętrznej Wskazanie w % 9 th Prędkość wentylatora 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 10 th Średnia temperatura parownika T 2/T 2 B Aktualne wskazanie 11 th Temperatura wylotu z skraplacza T 3 Aktualne wskazanie

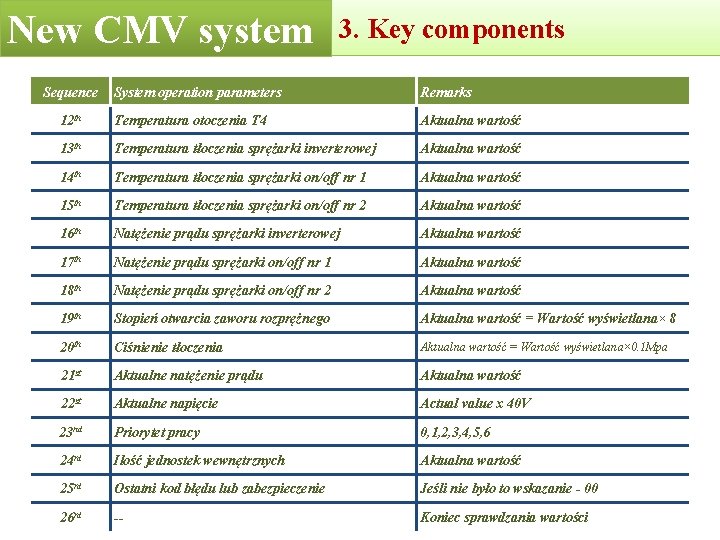

New CMV system Sequence 3. Key components System operation parameters Remarks 12 th Temperatura otoczenia T 4 Aktualna wartość 13 th Temperatura tłoczenia sprężarki inverterowej Aktualna wartość 14 th Temperatura tłoczenia sprężarki on/off nr 1 Aktualna wartość 15 th Temperatura tłoczenia sprężarki on/off nr 2 Aktualna wartość 16 th Natężenie prądu sprężarki inverterowej Aktualna wartość 17 th Natężenie prądu sprężarki on/off nr 1 Aktualna wartość 18 th Natężenie prądu sprężarki on/off nr 2 Aktualna wartość 19 th Stopień otwarcia zaworu rozprężnego Aktualna wartość = Wartość wyświetlana× 8 20 th Ciśnienie tłoczenia Aktualna wartość = Wartość wyświetlana× 0. 1 Mpa 21 st Aktualne natężenie prądu Aktualna wartość 22 st Aktualne napięcie Actual value x 40 V 23 nd Priorytet pracy 0, 1, 2, 3, 4, 5, 6 24 rd Ilość jednostek wewnętrznych Aktualna wartość 25 rd Ostatni kod błędu lub zabezpieczenie Jeśli nie było to wskazanie - 00 26 rd -- Koniec sprawdzania wartości

System VRF SW 4 Tryb ustawień nocnych 3. Podstawowe elementy. SW 4 Ustawienie trybu nocnego 6 h/8 h (domyślnie) 8 h/10 h 6 h/12 h 8 h/8 h

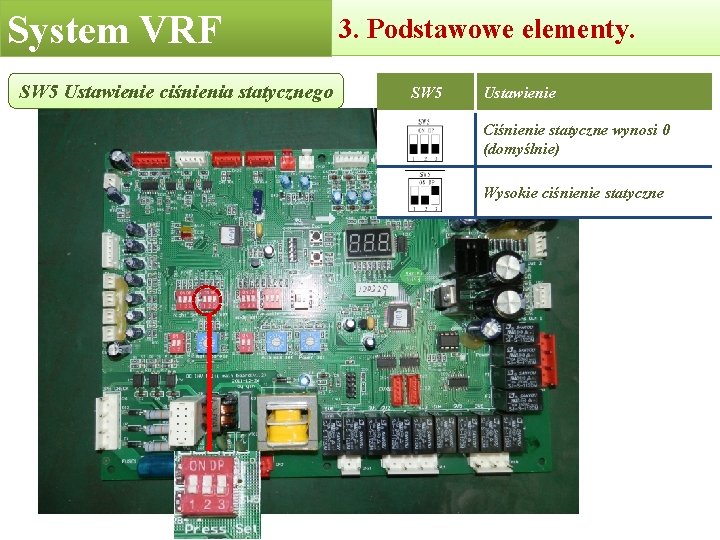

System VRF SW 5 Ustawienie ciśnienia statycznego 3. Podstawowe elementy. SW 5 Ustawienie Ciśnienie statyczne wynosi 0 (domyślnie) Wysokie ciśnienie statyczne

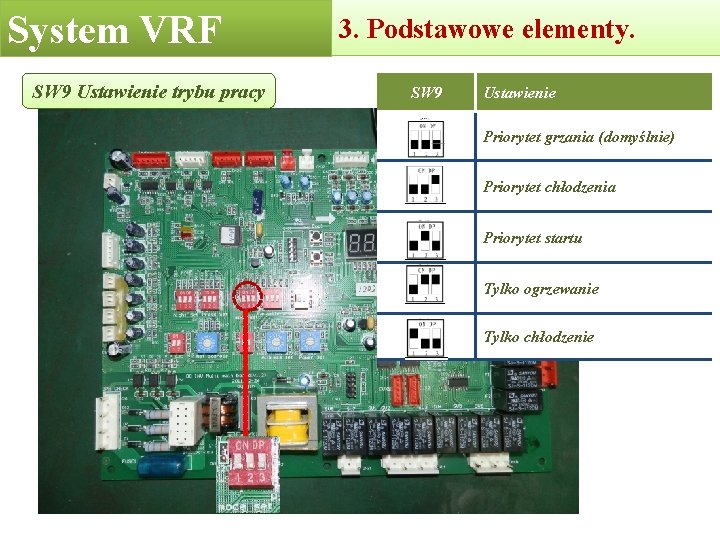

System VRF SW 9 Ustawienie trybu pracy 3. Podstawowe elementy. SW 9 Ustawienie Priorytet grzania (domyślnie) Priorytet chłodzenia Priorytet startu Tylko ogrzewanie Tylko chłodzenie

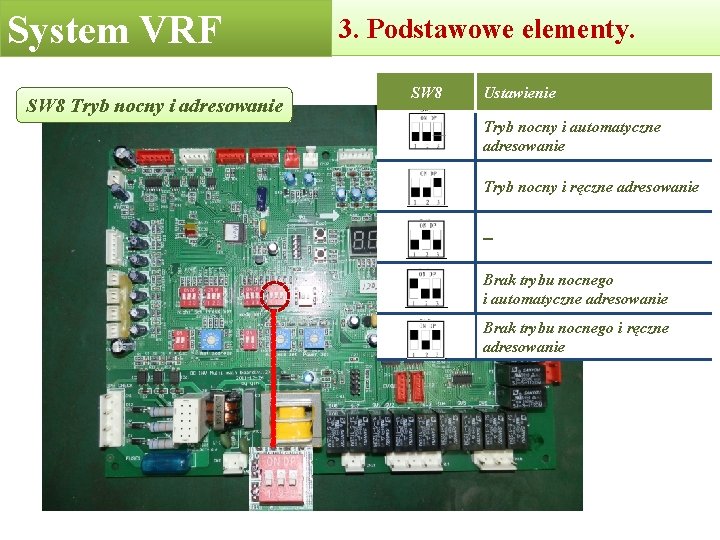

System VRF SW 8 Tryb nocny i adresowanie 3. Podstawowe elementy. SW 8 Ustawienie Tryb nocny i automatyczne adresowanie Tryb nocny i ręczne adresowanie -Brak trybu nocnego i automatyczne adresowanie Brak trybu nocnego i ręczne adresowanie

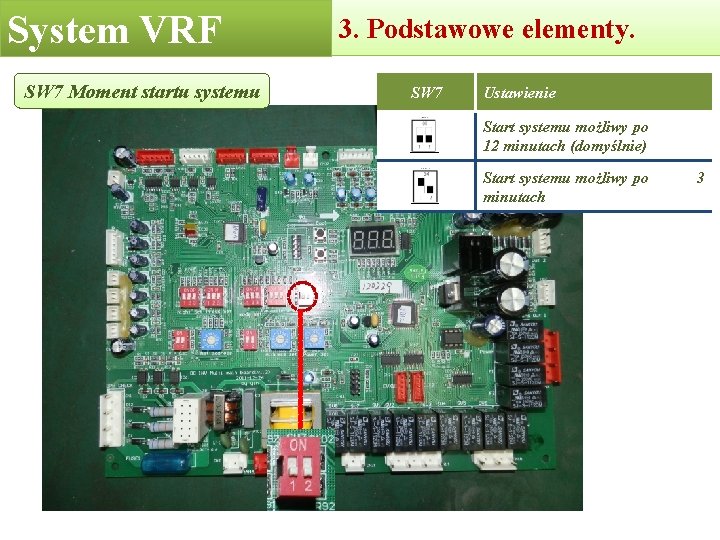

System VRF SW 7 Moment startu systemu 3. Podstawowe elementy. SW 7 Ustawienie Start systemu możliwy po 12 minutach (domyślnie) Start systemu możliwy po minutach 3

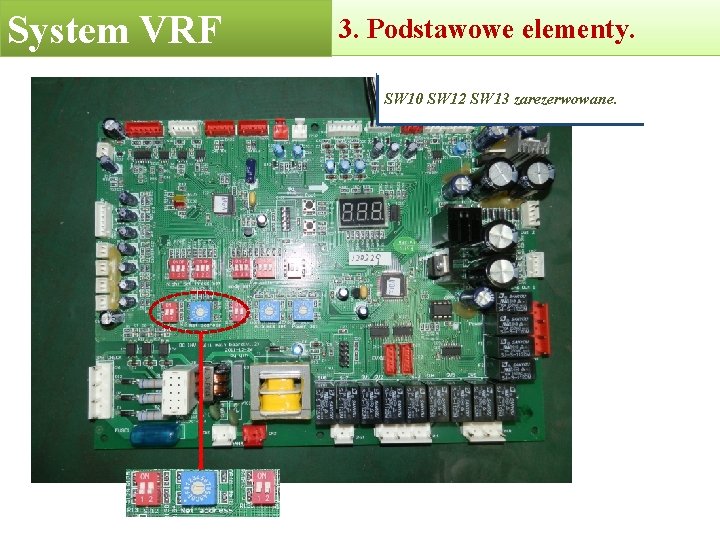

System VRF 3. Podstawowe elementy. SW 10 SW 12 SW 13 zarezerwowane.

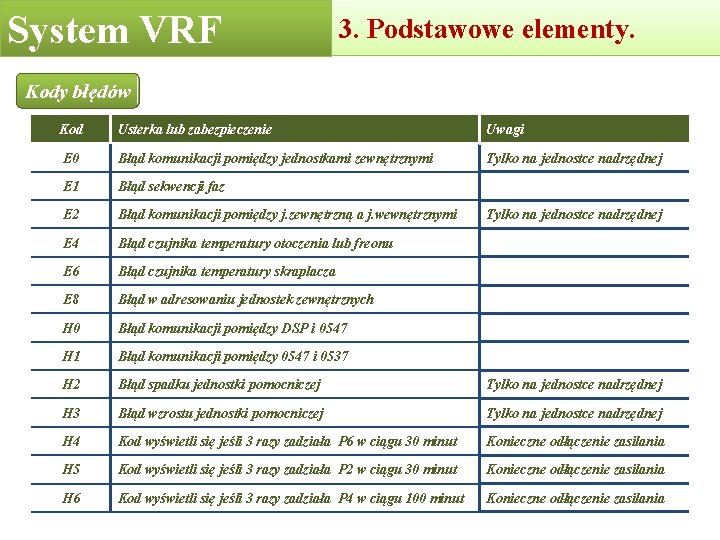

System VRF 3. Podstawowe elementy. Kody błędów Kod Usterka lub zabezpieczenie Uwagi E 0 Błąd komunikacji pomiędzy jednostkami zewnętrznymi Tylko na jednostce nadrzędnej E 1 Błąd sekwencji faz E 2 Błąd komunikacji pomiędzy j. zewnętrzną a j. wewnętrznymi E 4 Błąd czujnika temperatury otoczenia lub freonu E 6 Błąd czujnika temperatury skraplacza E 8 Błąd w adresowaniu jednostek zewnętrznych H 0 Błąd komunikacji pomiędzy DSP i 0547 H 1 Błąd komunikacji pomiędzy 0547 i 0537 H 2 Błąd spadku jednostki pomocniczej Tylko na jednostce nadrzędnej H 3 Błąd wzrostu jednostki pomocniczej Tylko na jednostce nadrzędnej H 4 Kod wyświetli się jeśli 3 razy zadziała P 6 w ciągu 30 minut Konieczne odłączenie zasilania H 5 Kod wyświetli się jeśli 3 razy zadziała P 2 w ciągu 30 minut Konieczne odłączenie zasilania H 6 Kod wyświetli się jeśli 3 razy zadziała P 4 w ciągu 100 minut Konieczne odłączenie zasilania Tylko na jednostce nadrzędnej

System VRF 3. Podstawowe elementy. Kody błędów Kod Usterka lub zabezpieczenie Uwagi H 7 Błąd jednostek wewnętrznych H 8 Błąd czujnika ciśnienia tłoczenia Pc≤ 0. 3 MPa H 9 Kod wyświetli się jeśli 3 razy zadziała P 9 w ciągu 30 minut Konieczne odłączenie zasilania P 1 Zabezpieczenie przed wysokim ciśnieniem P 2 Zabezpieczenie przed niskim ciśnieniem P 3 Zabezpieczenie nadprądowe falownika P 4 Zabezpieczenie przed zbyt wysoką temperaturą tłoczenia P 5 Zabezpieczenie temperaturowe rurociągu P 6 Zabezpieczenie modułu inwertera P 7 Zabezpieczenie nadprądowe sprężarki on/off nr 1 P 8 Zabezpieczenie nadprądowe sprężarki on/off nr 2 P 9 Zabezpieczenie wentylatora DC

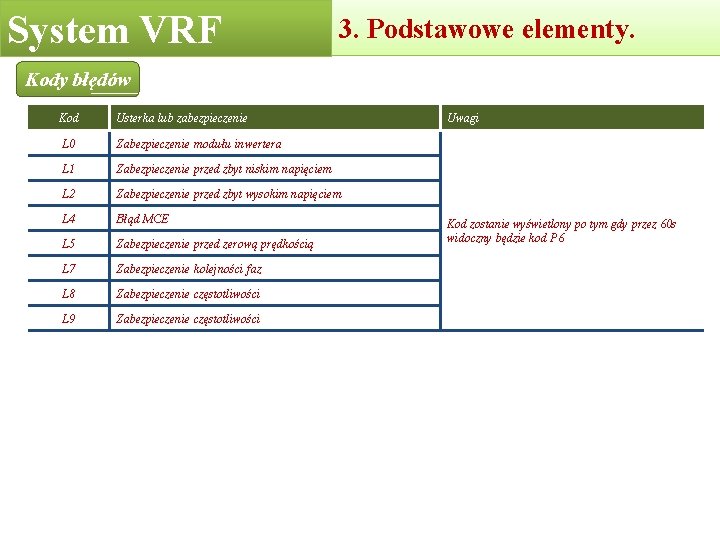

System VRF 3. Podstawowe elementy. Kody błędów Kod Usterka lub zabezpieczenie L 0 Zabezpieczenie modułu inwertera L 1 Zabezpieczenie przed zbyt niskim napięciem L 2 Zabezpieczenie przed zbyt wysokim napięciem L 4 Błąd MCE L 5 Zabezpieczenie przed zerową prędkością L 7 Zabezpieczenie kolejności faz L 8 Zabezpieczenie częstotliwości L 9 Zabezpieczenie częstotliwości Uwagi Kod zostanie wyświetlony po tym gdy przez 60 s widoczny będzie kod P 6

VRF system sterowania Sterowanie Jednostki wewnętrzne

Jednostki wewnętrzne 1. Podstawy sterowania Komunikacja (RS-485) Jednostka zewnętrzna Wyświetlacz LED Podświetlenia LED Ustawienie adresu MCU Prędkość wentylatora Zawór rozprężny Pompka skroplin EEPROM Silnik żaluzji Odczyt Komunikacja (RS-485) Sterownik centralny *EEPROM (E 2 PROM): Electrically Erasable Programmable Read-Only Memory

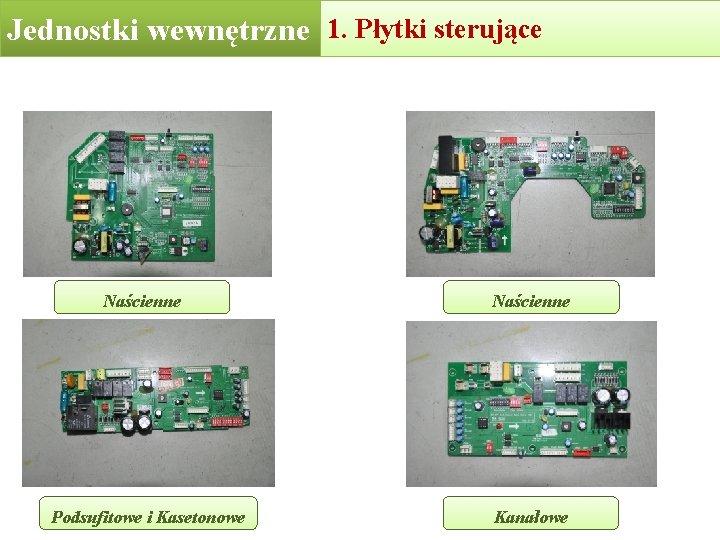

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor Naścienne Podsufitowe i Kasetonowe Naścienne Kanałowe

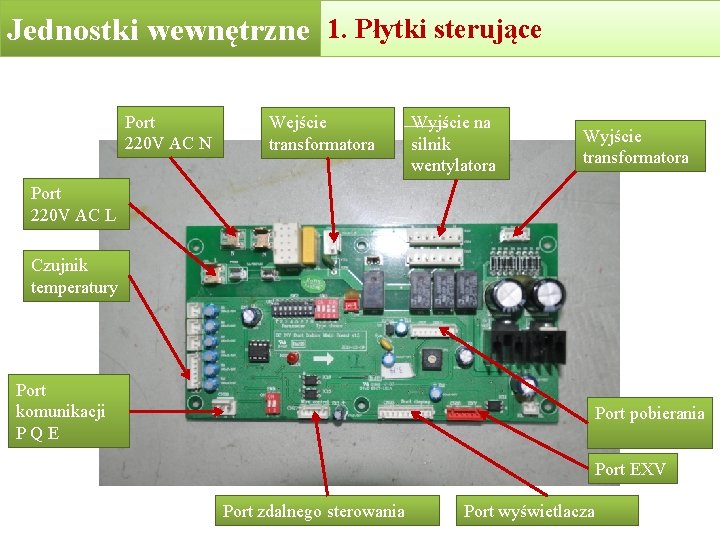

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor Port 220 V AC N Wejście transformatora Wyjście na silnik wentylatora Wyjście transformatora Port 220 V AC L Czujnik temperatury Port komunikacji PQE Port pobierania Port EXV Port zdalnego sterowania Port wyświetlacza

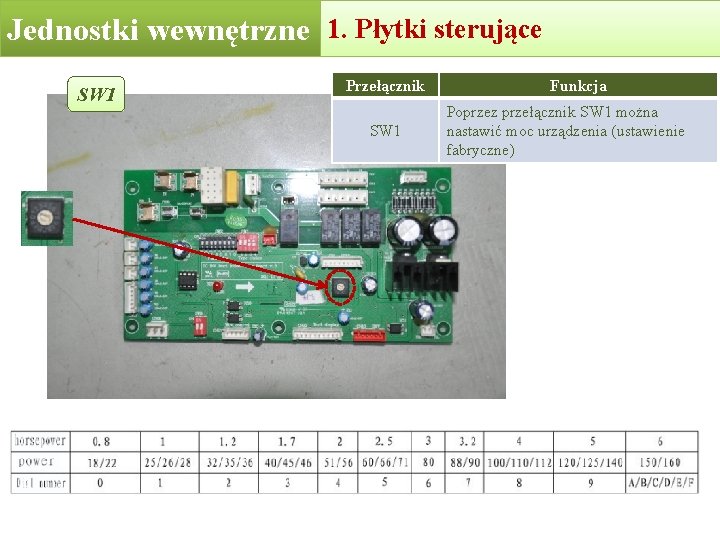

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor SW 1 Przełącznik SW 1 Funkcja Poprzez przełącznik SW 1 można nastawić moc urządzenia (ustawienie fabryczne)

3. Indoor Key 1. component Płytki 2. unitssterujące PCB Jednostkiunits wewnętrzne Indoor SW 2 Przełącznik Funkcja Trzeci i czwarty przełącznik – wybór wartości kompensacji temperatury SW 2 Piąty i szósty przełącznik – wybór wartości kompensacji temperatury w funkcji „anti cold” Siódmy i ósmy przełącznik zmienia czas wyłączenia wentylatora.

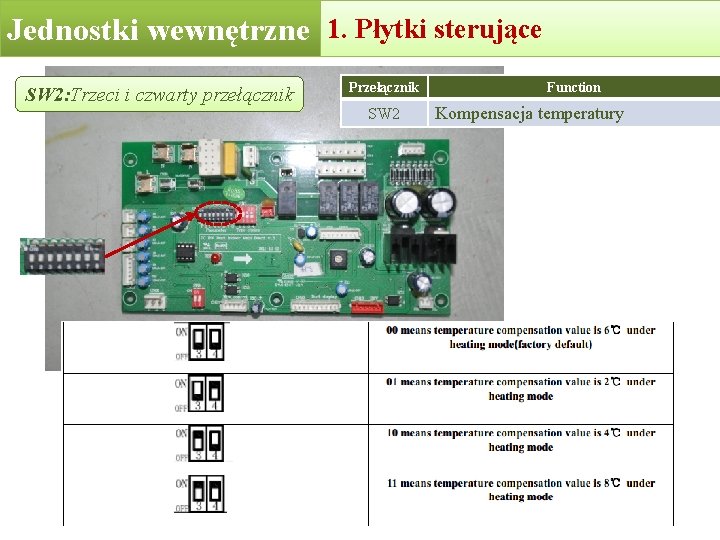

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor SW 2: Trzeci i czwarty przełącznik Przełącznik SW 2 Function Kompensacja temperatury

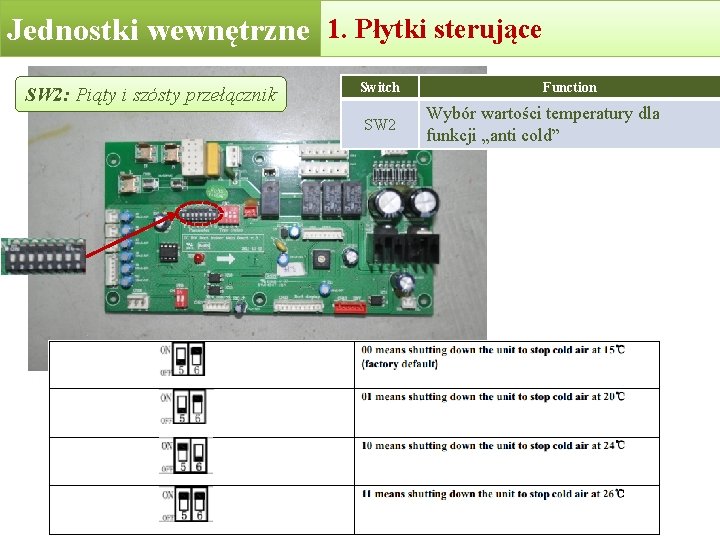

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor SW 2: Piąty i szósty przełącznik Switch SW 2 Function Wybór wartości temperatury dla funkcji „anti cold”

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor SW 2: Siódmy i ósmy przełącznik Przełącznik Function SW 2 Wybór czasu wyłączenia wentylatora

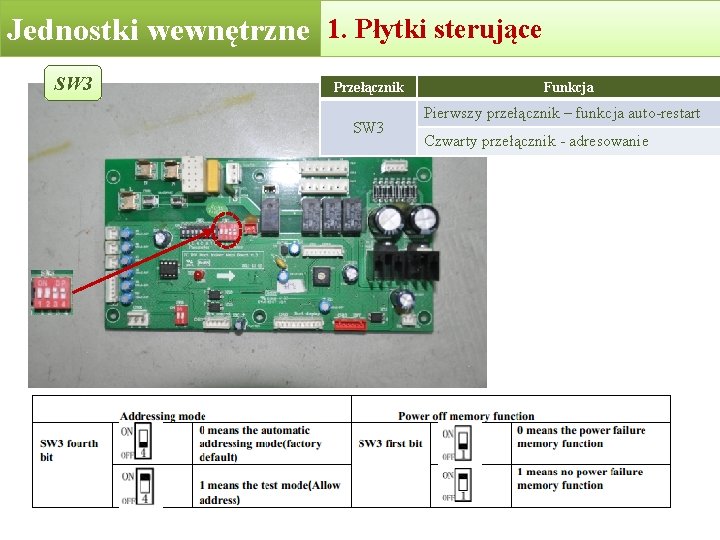

1. Płytki 2. Indoor unitssterujące PCB Jednostkiunits wewnętrzne Indoor SW 3 Przełącznik SW 3 Funkcja Pierwszy przełącznik – funkcja auto-restart Czwarty przełącznik - adresowanie

1. Wyświetlacz 2. Indoor units PCB Jednostkiunits wewnętrzne Indoor Jednostki wewnętrzne kanałowe, kasetonowe i podsufitowe Dioda zabezpieczeń Przycisk Dioda Timera Dioda odszraniana Głośnik Dioda pracy Odbiornik podczerwieni

4. Indoor Display 1. Wyświetlacz board 2. units PCB Jednostkiunits wewnętrzne Indoor Jednostki wewnętrzne kanałowe, kasetonowe i podsufitowe Resetowanie zasilania, dioda pracy miga wolno; Tryb gotowości do pracy, wszystkie diody wyłączone; Jednostka pracuje, dioda pracy włączona; Anti-cold lub odszranianie, dioda odszraniania świeci; Funkcja Timer, Dioda timera świeci. Nieprawidłowa praca jest wskazywana przez odpowiednie diody: Dioda Znaczenie Dioda Timer i Pracy migają wolno Pierwsze włączenie zasilania, brak adresowania Dioda Timer miga szybko Błąd komunikacji pomiędzy j. wewn. a j. zewnętrzną Dioda pracy miga szybko Czujnik temperatury - zabezpieczenie Dioda zabezpieczeń miga szybko Zabezpieczeni poziomu wody Dioda odszraniania miga szybko Konflikt trybów pracy Dioda zabezpieczeń miga wolno Zabezpieczenie zewnętrzne Dioda odszraniania miga wolno Zabezpieczenie EEPROM Uwaga: Wolne miganie: 2 sekundy. Szybkie miganie: 0. 4 sekundy.

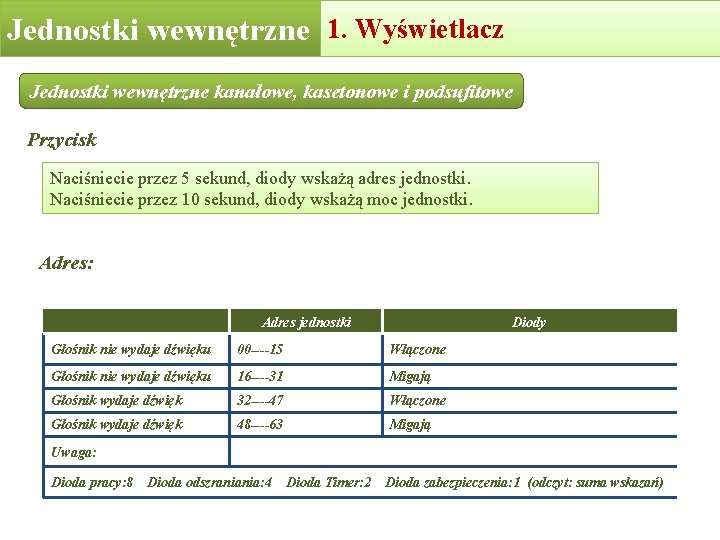

4. Indoor Display 1. Wyświetlacz board 2. units PCB Jednostkiunits wewnętrzne Indoor Jednostki wewnętrzne kanałowe, kasetonowe i podsufitowe Przycisk Naciśniecie przez 5 sekund, diody wskażą adres jednostki. Naciśniecie przez 10 sekund, diody wskażą moc jednostki. Adres: Adres jednostki Diody Głośnik nie wydaje dźwięku 00 ----15 Włączone Głośnik nie wydaje dźwięku 16 ----31 Migają Głośnik wydaje dźwięk 32 ----47 Włączone Głośnik wydaje dźwięk 48 ----63 Migają Uwaga: Dioda pracy: 8 Dioda odszraniania: 4 Dioda Timer: 2 Dioda zabezpieczenia: 1 (odczyt: suma wskazań)

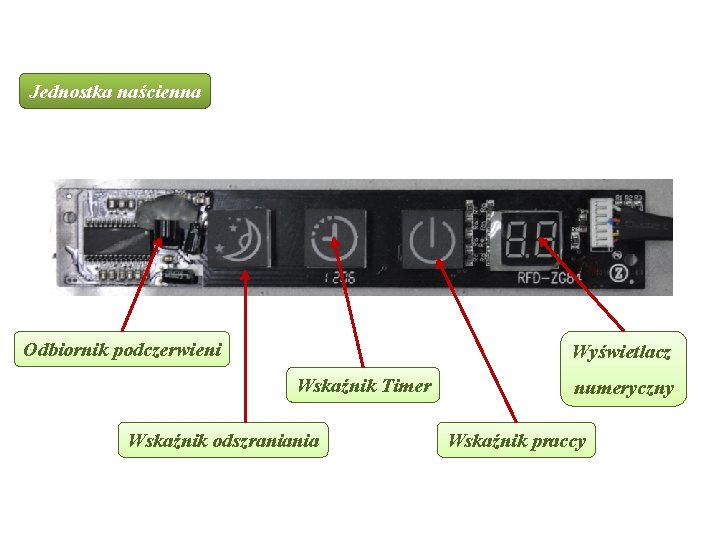

Jednostka naścienna Odbiornik podczerwieni Wyświetlacz Wskaźnik Timer Wskaźnik odszraniania numeryczny Wskaźnik praccy

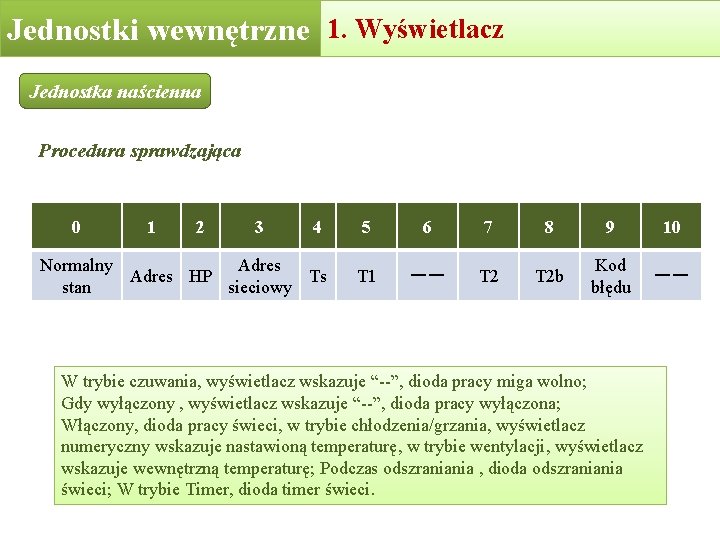

4. Indoor Display 1. Wyświetlacz board 2. units PCB Jednostkiunits wewnętrzne Indoor Jednostka naścienna Procedura sprawdzająca 0 1 2 3 4 Normalny Adres HP Ts stan sieciowy 5 6 7 8 9 10 T 1 一一 T 2 b Kod błędu 一一 W trybie czuwania, wyświetlacz wskazuje “--”, dioda pracy miga wolno; Gdy wyłączony , wyświetlacz wskazuje “--”, dioda pracy wyłączona; Włączony, dioda pracy świeci, w trybie chłodzenia/grzania, wyświetlacz numeryczny wskazuje nastawioną temperaturę, w trybie wentylacji, wyświetlacz wskazuje wewnętrzną temperaturę; Podczas odszraniania , dioda odszraniania świeci; W trybie Timer, dioda timer świeci.

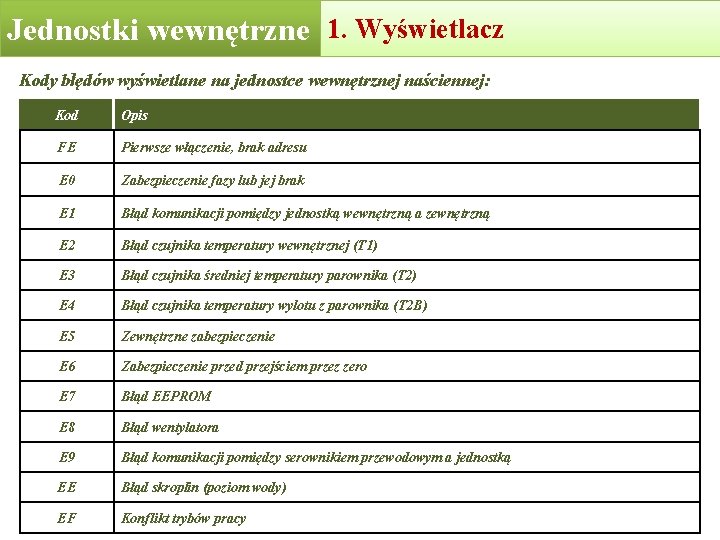

4. Indoor Display 1. Wyświetlacz board 2. units PCB Jednostkiunits wewnętrzne Indoor Kody błędów wyświetlane na jednostce wewnętrznej naściennej: Kod Opis FE Pierwsze włączenie, brak adresu E 0 Zabezpieczenie fazy lub jej brak E 1 Błąd komunikacji pomiędzy jednostką wewnętrzną a zewnętrzną E 2 Błąd czujnika temperatury wewnętrznej (T 1) E 3 Błąd czujnika średniej temperatury parownika (T 2) E 4 Błąd czujnika temperatury wylotu z parownika (T 2 B) E 5 Zewnętrzne zabezpieczenie E 6 Zabezpieczenie przed przejściem przez zero E 7 Błąd EEPROM E 8 Błąd wentylatora E 9 Błąd komunikacji pomiędzy serownikiem przewodowym a jednostką EE Błąd skroplin (poziom wody) EF Konflikt trybów pracy
