2014 03 IBM Storwize V 5000 Copyright IBM

2014. 03 버전 IBM Storwize V 5000 표준제안서 © Copyright IBM Corporation 2013

목차 0. Storwize Family 가치 1. Storwize V 5000 개요 2. Storwize V 5000 특장점 3. Storwize V 5000 하드웨어 4. Storwize V 5000 소프트웨어 5. Appendix. - 스토와이즈 V 5000 클러스터링 특장점 - 스토와이즈 V 5000 w/ VMware 2

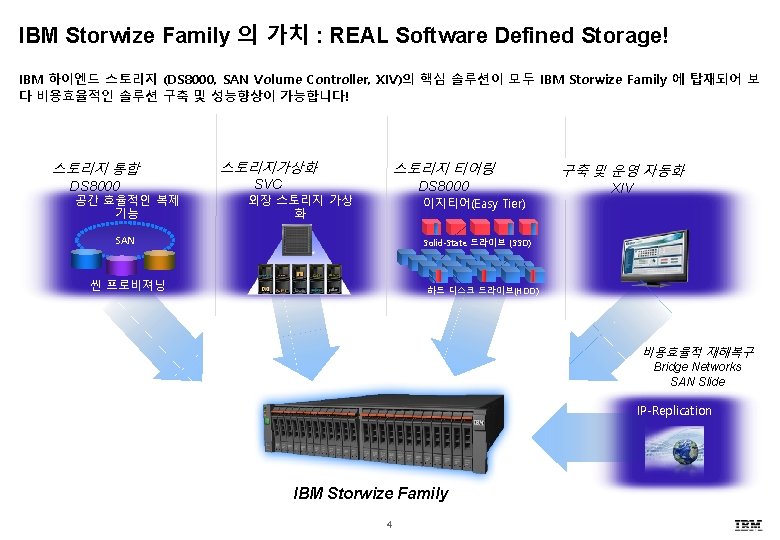

Storwize Family 가치 3

IBM Storwize Family 제품 라인업 IBM 의 Storwize Family 제품들로 고객의 다양한 비즈니스 요건을 충족시킬 수 있습니다. < Storwize Platform > § 동일한 코드 기반의 플랫폼 § 동일한 솔루션 기능 제공 (일부 라이센스) § 동일한 유저 인터페이스 § 동일한 CLI SAN Volume Controller Storwize V 7000 Unified Storwize V 7000 Storwize V 5000 Storwize V 3700 5 Flex System V 7000

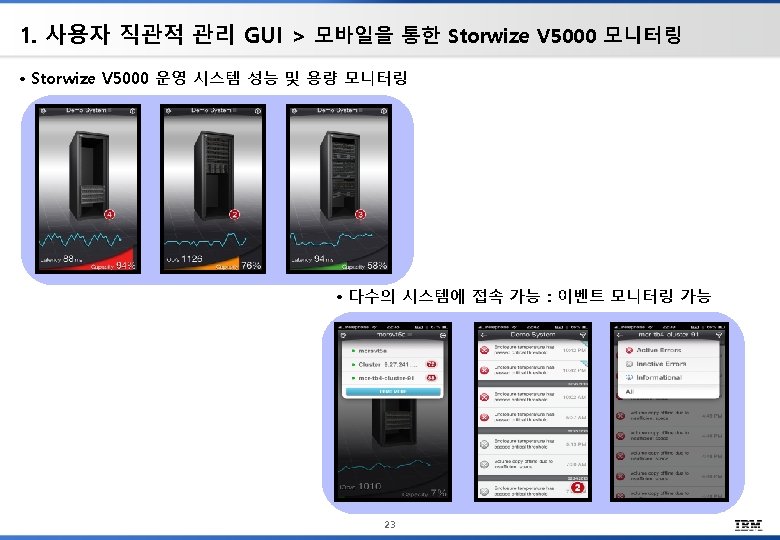

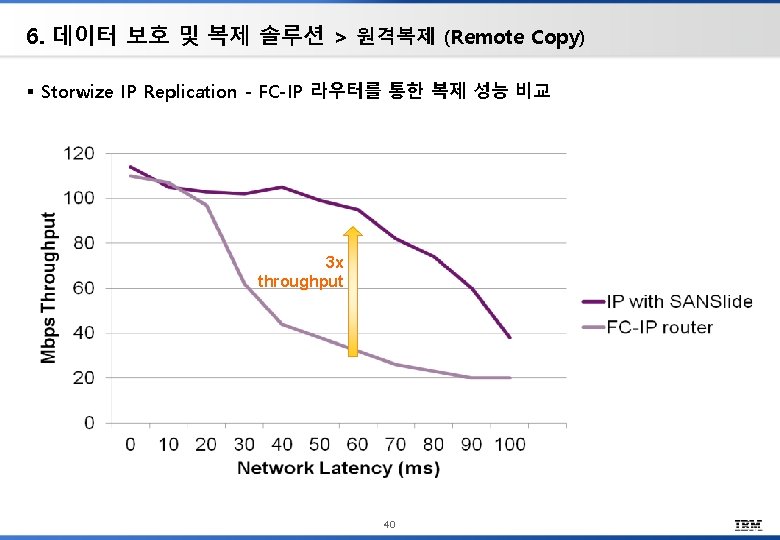

Storwize Family 는 지속적으로 업그레이드된 기능과 가치를 제공합니다. IBM Storwize Family 제품 출시 로드맵 October 2010 미드레인지 스토리 지의 새로운 기준 Storwize V 7000 October 2011 유니파이드 스토리 지 November 2012 Storwize V 3700 Flex System V 7000 Storwize V 7000 Unified 2010 2011 2012 October 2013 • IP replication 기능 탑 재 • Mobile dashboard로 모니터링 기능 지원 Storwize V 5000 2013 April 2012 May 2011 • 실시간 데이터 압축 (Real-time Compression) • FCo. E 옵션 • 클러스터링 • VMware APIs • 10 Gb i. SCSI 6 June 2013 • Storwize V 3700 기능 향상 • 압축 기능 향상 • Easy Tier & compression 기 능 동시지원 • Global Active Cloud Engine

IBM Storwize Family 고객 이점 고객에 의해 검증된 고효율성의 안정적인 스토리지 (2013. 12 기준 판매 실적) § 전 세계적으로 약 46, 000 대의 판매 실적 기록 § V 7000, Flex System V 7000, V 5000, V 3000, V 7000 Unified 시스템 포함 § 추가로 10, 000 대 이상의 SVC 시스템 1, 000대 (컨트롤러 기준) 총 115, 000 여대의 엔클로져 및 1. 4 EB 의 디스크 용량 !! § 스토와이즈 Family 국내 판매량 약 § § V 7000 컨트롤 엔클로져 당 2개 이상의 익스펜션 Storwize Family 제품군 § IBM SAN Volume Controller § IBM Storwize V 3700 § IBM Storwize V 5000 § IBM Storwize V 7000/Unified Storwize Family 고객 가치 5배 이상의 데이터를 동일한 공간에 저장 3배 성능 향상 - 단 5% SSD 도입으로 가능 47% 관리 비용 절감 핵심 제공 솔루션 § Thin provisioning § IBM Real-time Compression § IBM Storwize V 7000 Unified (File) § IBM Smart. Cloud Storage Access (Cloud) § Remote replication § Storage Virtualization 30% 낮은 스토리지 증가율 통합 솔루션 제품 § IBM Flex System V 7000 7

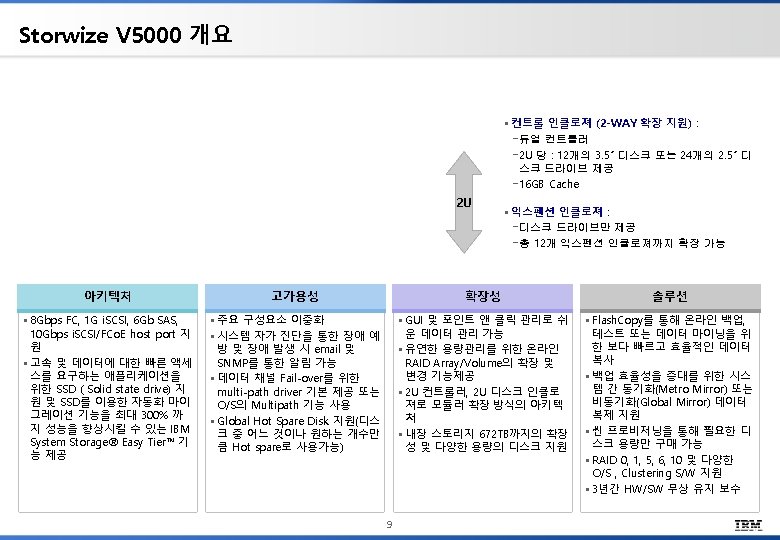

Storwize V 5000 개요 8

Storwize V 5000 하드웨어 11

Storwize V 5000 제품 사양 항목 상세 항목 Controllers 개수 Controller/캐쉬 Processor Dual Active/Active Intel Sandy Bridge dual core Celeron 캐쉬 16/32 GB(2 -WAY 클러스터 시스템) 최대 DDM 개수 168/ 336(2 -WAY 클러스터 시스템) 지원되는 DDM 종류 확장성 최대 물리 용량 호스트 포트 관리/RAS Storwize V 5000 (2. 5 inch) 15 k: 146/300 GB 10 k: 600/900 GB/1. 2 TB 7. 2 k: 1 TB SSD: 200/400/800 GB (3. 5 inch) 15 k: 300 GB 10 k: 900 GB/1. 2 TB 7. 2 k: 2/3/4 TB 스토리지 최대용량 336 TB/672 TB (2 -WAY 클러스터 시스템) 1 Gb i. SCSI, 10 Gbps i. SCSI/FCo. E, 8 Gb FC, SAS host ports (2 -way 클러스터 시스 템) 지원 RAID 레벨 0, 1, 5, 6, 10 관리 소프트웨어 스토와이즈 V 5000 그래픽유저인터페이스(무상) Multi-path 및 load balancing 무상 제공 12

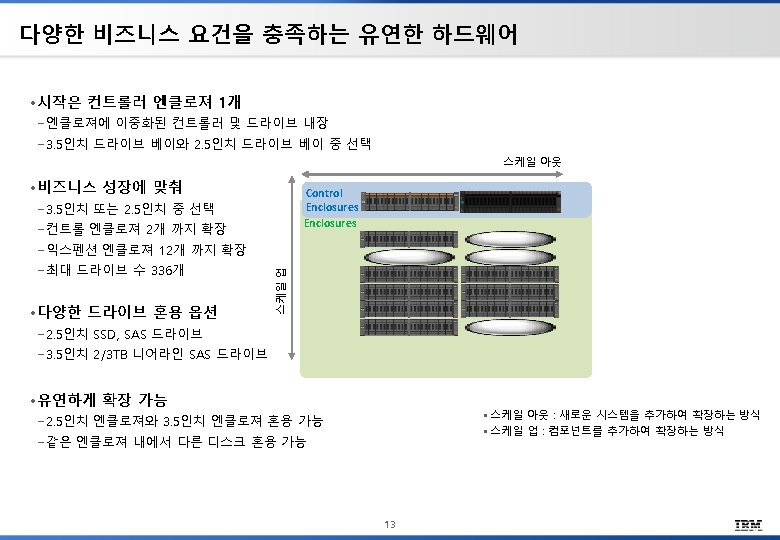

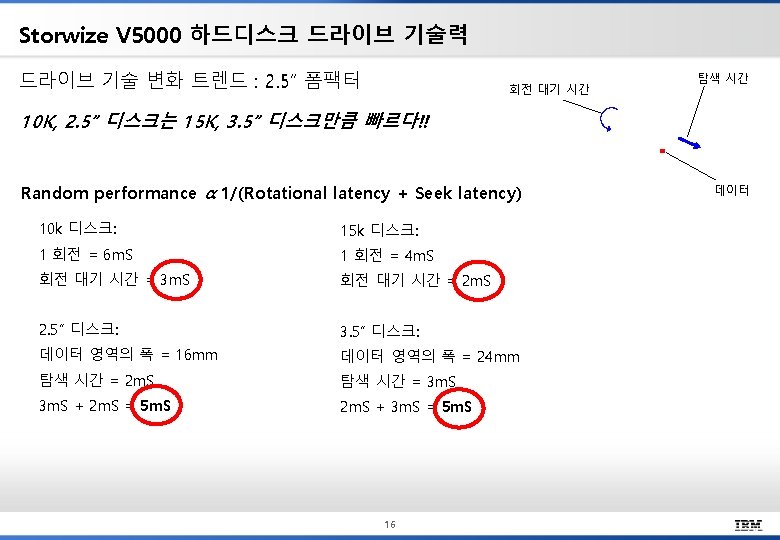

Storwize V 5000 다양한 디스크 드라이브 옵션 § 하나의 엔클로저에서 동일한 사이즈의 폼 팩터 드라이브를 제한 없이 조합 가능 Storwize V 5000 소형 폼 팩터(SFF, 2. 5인치) HDD 24 -Bay 엔클로져 소형 폼 팩터(SFF, 2. 5인치) SSD Storwize V 5000 12 -Bay 엔클로져 21 대형 폼 팩터(LFF, 3. 5인치) HDD 15 15, 000 RPM 146 GB, 300 GB SAS 10, 000 RPM 600 GB, 900 GB, 1. 2 TB SAS 7, 200 RPM 1 TB Nearline SAS 200 GB, 400 GB, 800 GB E-MLC SAS 15, 000 RPM 300 GB SAS 10, 000 RPM 900 GB, 1. 2 TB SAS 7, 200 RPM 2 TB, 3 TB, 4 TB Nearline SAS

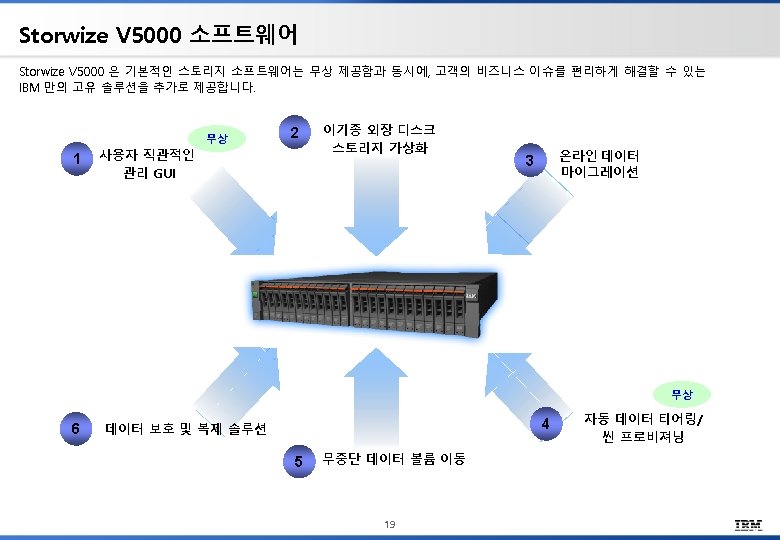

Storwize V 5000 소프트웨어 18

41

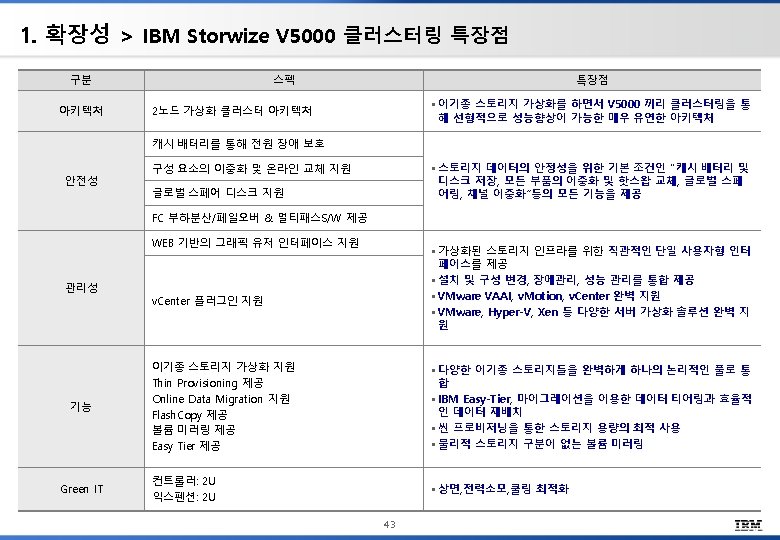

5. Appendix § Storwize V 5000 클러스터링 특장점 § Storwize V 5000 w/ VMware 42

Storwize V 5000 w/ Vmware Solution 44

Vmware Solution > VAAI (VMware v. Storage APIs for Array Integration) VAAI 지원 가상 서버 환경에서 VMware의 스토리지 운영을 위한 v. Stroage API와의 통합 VM Provisioning, Block Locking, Fast Copy 운영 지원 가상 볼륨의 구현과 관리를 위한 성능 및 효율성 향상 가상 서버 I/O 영향을 줄여서 애플리케이션의 성능 향상 VMware Storage Stack Provisioning/Cloning VMFS VMware LVM v. Storage APIs Data Mover NFS v. Storage API for Multi. Pathing HBA Drivers SAN Volume Controller 45 NFS Client Network Stack NIC

- End of Document - 47
