2012 08 RTO System Proposal Valve Rotary RTO

2012. 08. 축열식연소장치 기술제안서 (RTO System Proposal) Valve Rotary RTO (주)케스지기술환경 ㈜케스지기술환경 1 055)374 -4646(代) www. ksgplant. co. kr

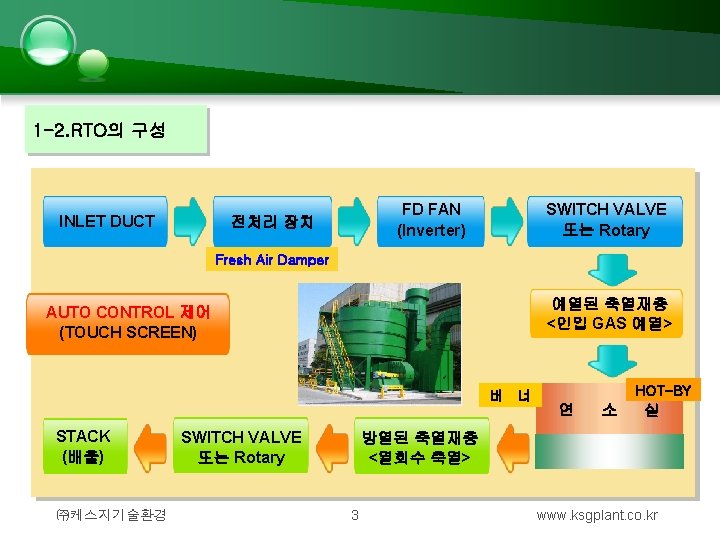

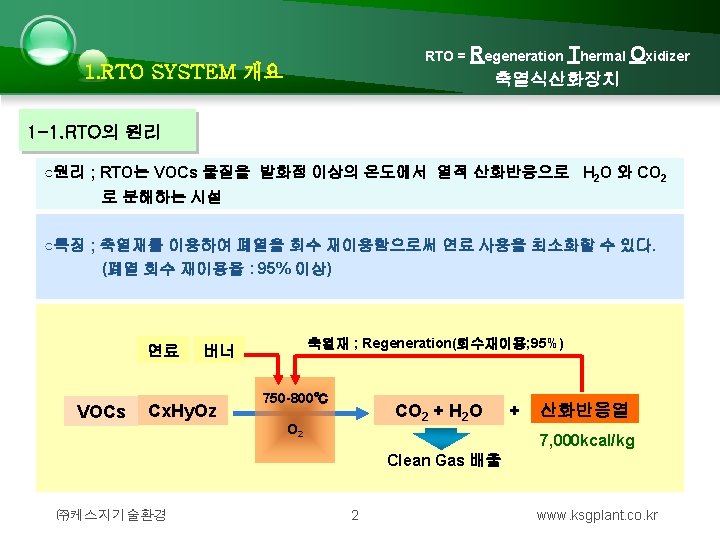

1 -2. RTO의 구성 INLET DUCT FD FAN (Inverter) 전처리 장치 SWITCH VALVE 또는 Rotary Fresh Air Damper 예열된 축열재층 <인입 GAS 예열> AUTO CONTROL 제어 (TOUCH SCREEN) 버 너 STACK (배출) ㈜케스지기술환경 SWITCH VALVE 또는 Rotary HOT-BY 연 소 실 방열된 축열재층 <열회수 축열> 3 www. ksgplant. co. kr

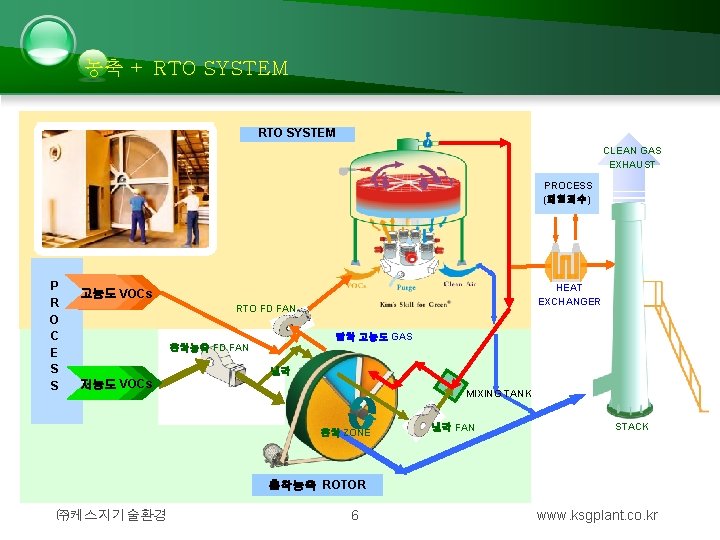

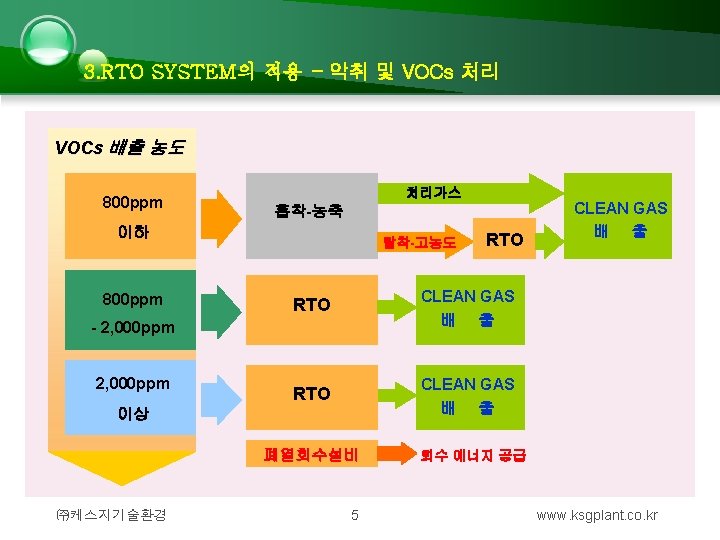

농축 + RTO SYSTEM CLEAN GAS EXHAUST PROCESS (폐열회수) P R O C E S S HEAT EXCHANGER 고농도 VOCs RTO FD FAN 탈착 고농도 GAS 흡착농축 FD FAN 냉각 저농도 VOCs MIXING TANK 흡착 ZONE 냉각 FAN STACK 흡착농축 ROTOR ㈜케스지기술환경 6 www. ksgplant. co. kr

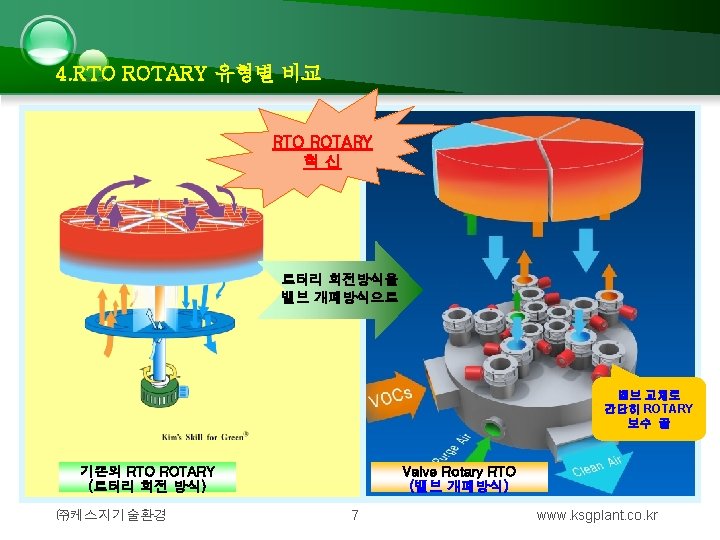

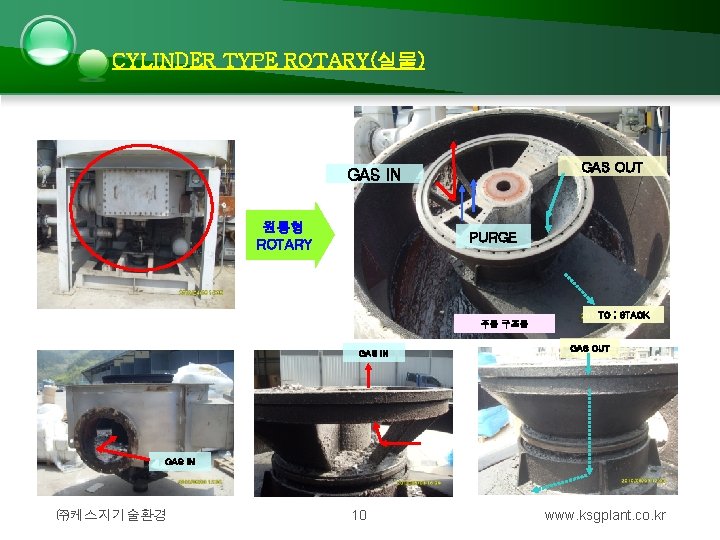

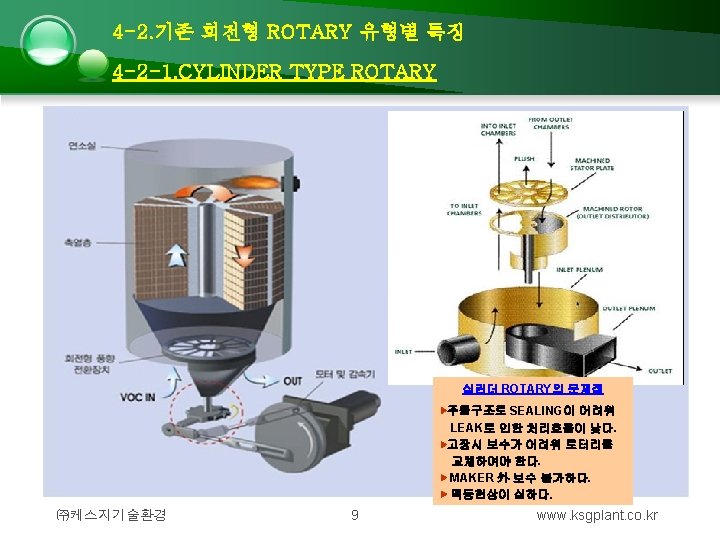

CYLINDER TYPE ROTARY(실물) GAS OUT GAS IN 원통형 ROTARY PURGE TO ; STACK 주물 구조물 GAS IN GAS OUT GAS IN ㈜케스지기술환경 10 www. ksgplant. co. kr

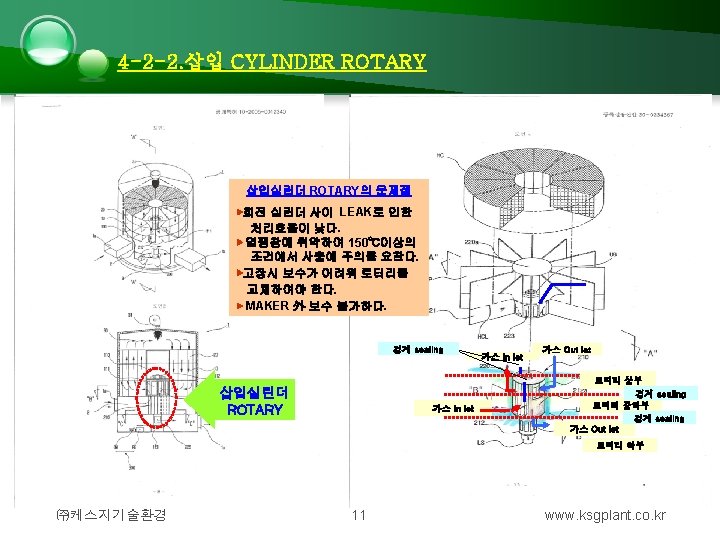

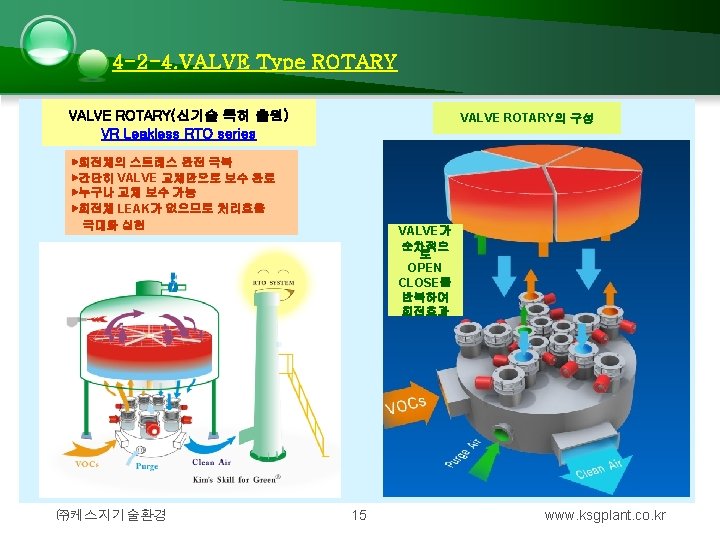

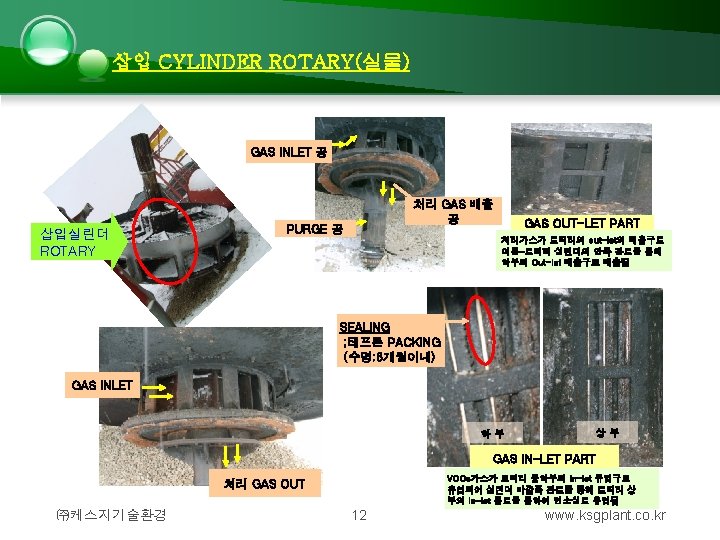

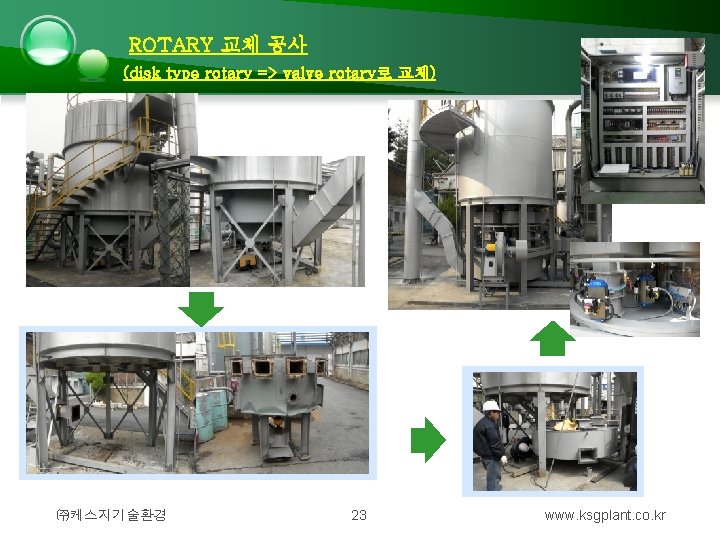

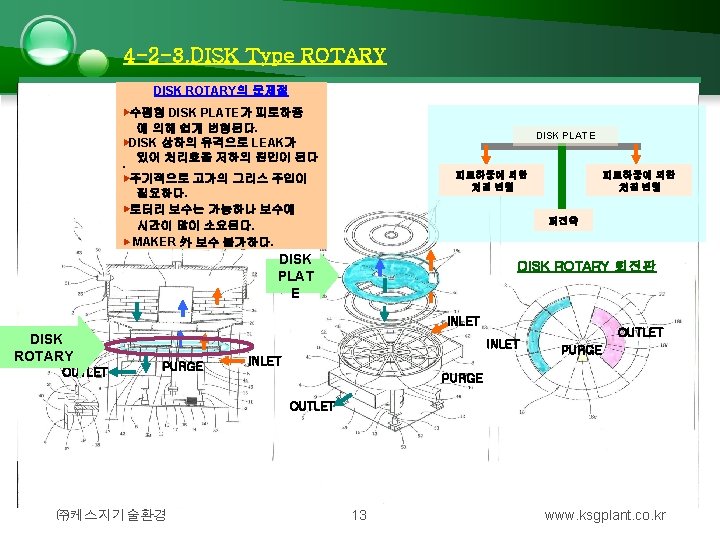

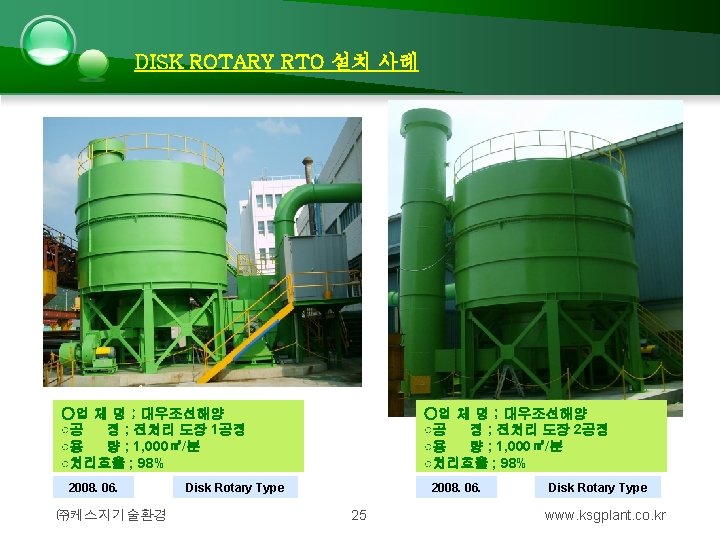

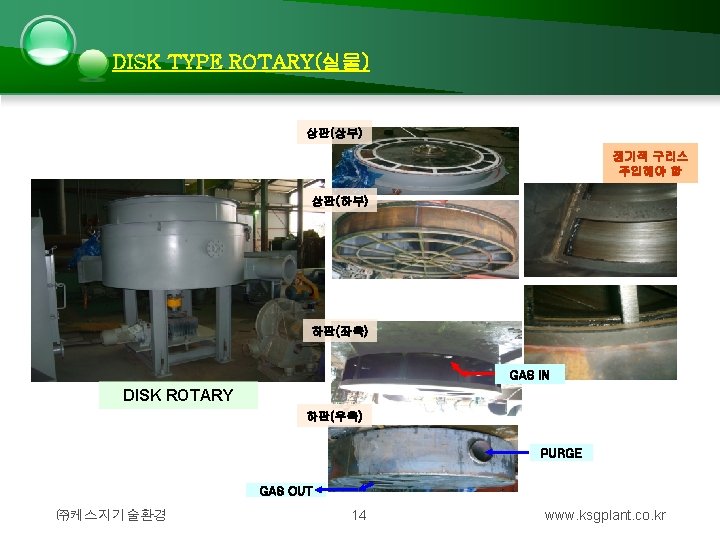

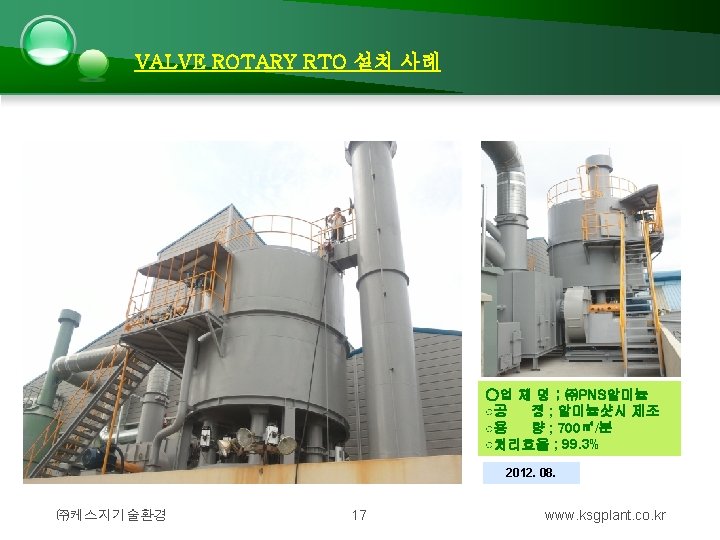

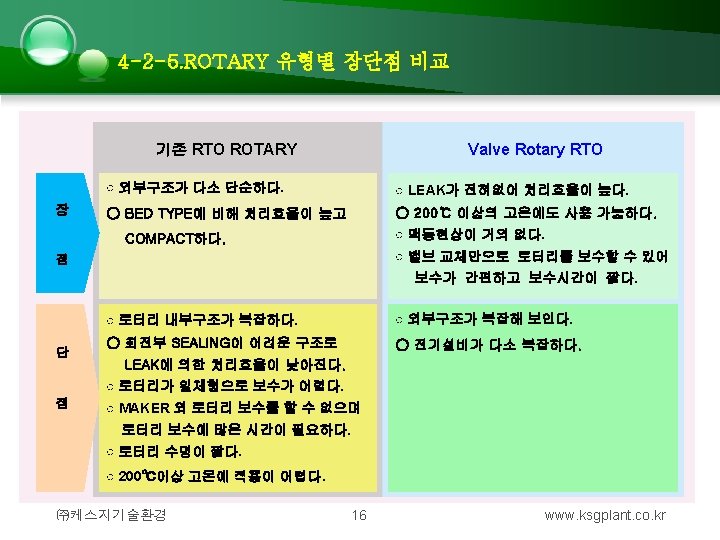

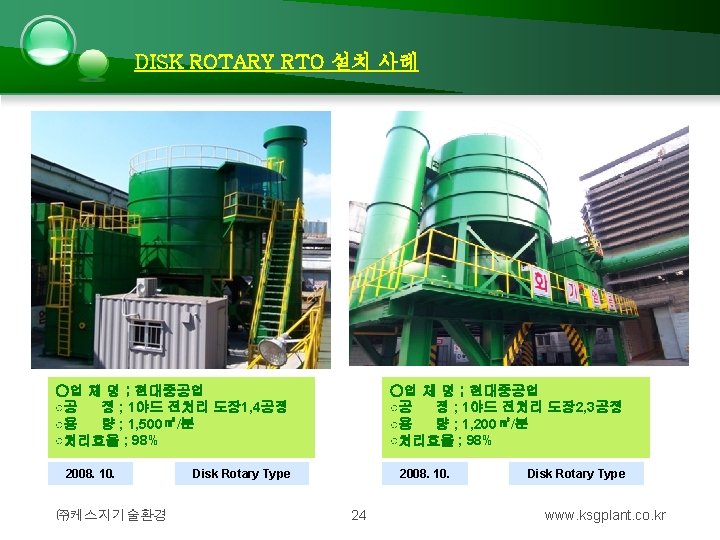

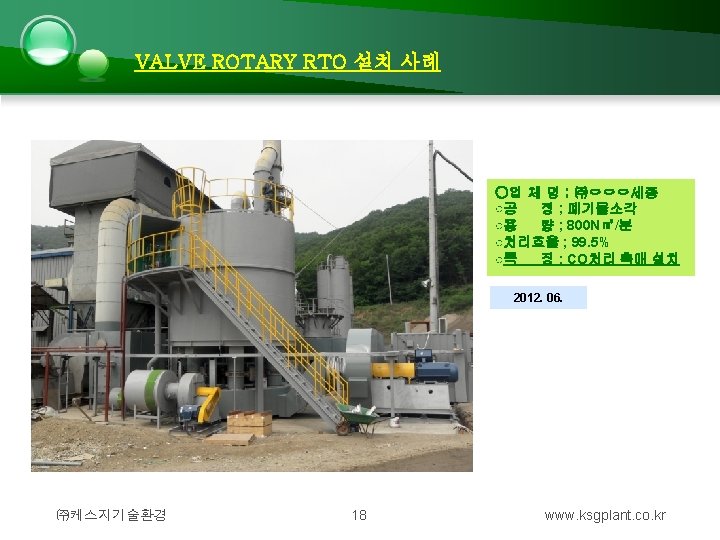

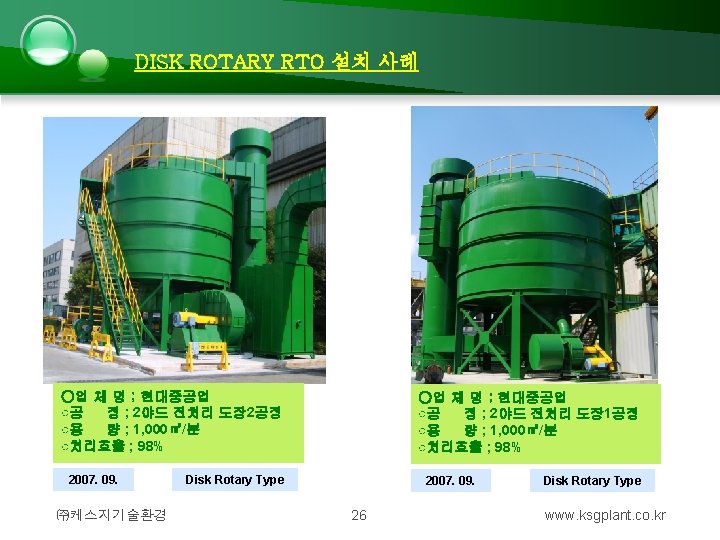

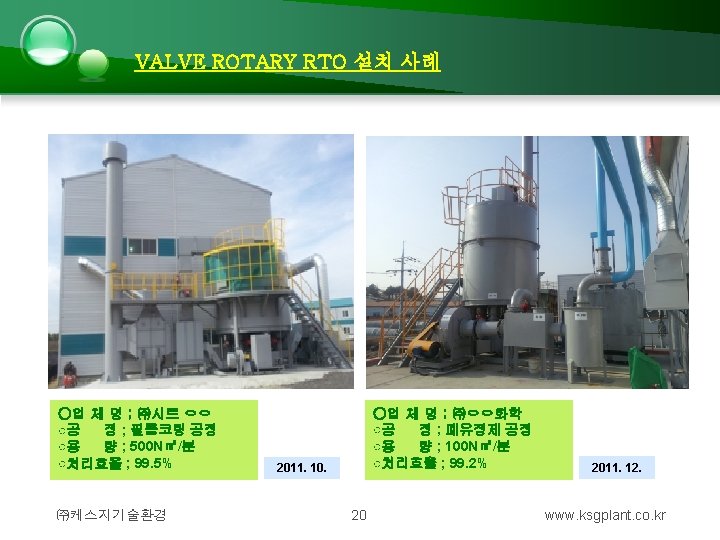

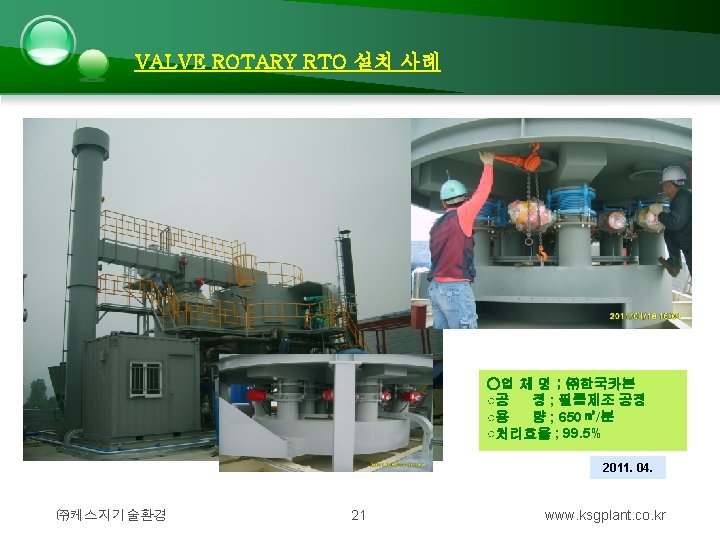

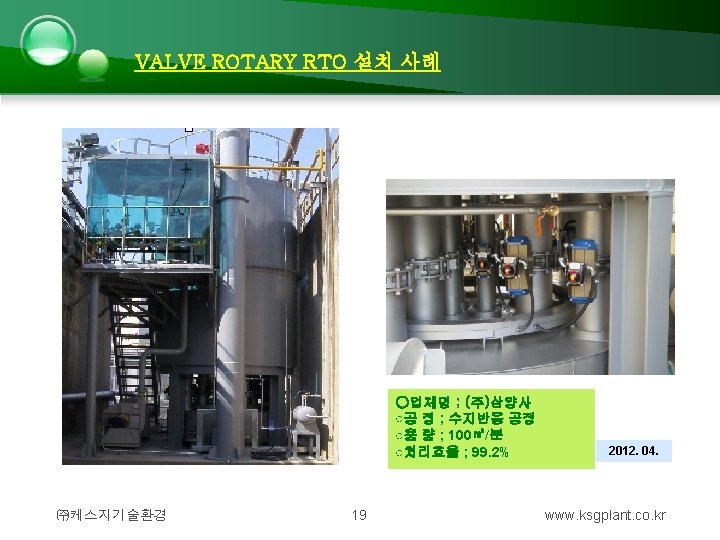

ROTARY 교체 공사 (disk type rotary => valve rotary로 교체) ㈜케스지기술환경 23 www. ksgplant. co. kr
