2009 04 28 FS Dynamics Sweden AB Jungmansgatan

2009 -04 -28 FS Dynamics Sweden AB Jungmansgatan 31 • SE-413 11 Göteborg • Sweden • Tel: +46 (0)31 -761 99 30 e-post: info@fsdynamics. se • internet: www. fsdynamics. se

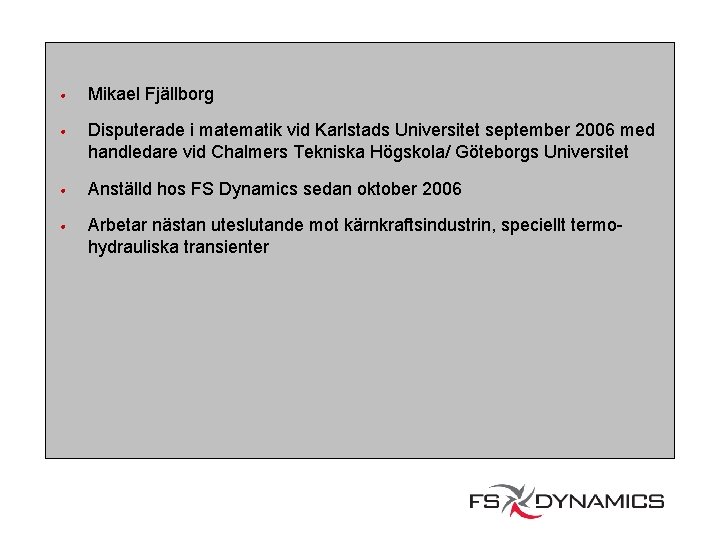

• Mikael Fjällborg • Disputerade i matematik vid Karlstads Universitet september 2006 med handledare vid Chalmers Tekniska Högskola/ Göteborgs Universitet • Anställd hos FS Dynamics sedan oktober 2006 • Arbetar nästan uteslutande mot kärnkraftsindustrin, speciellt termohydrauliska transienter

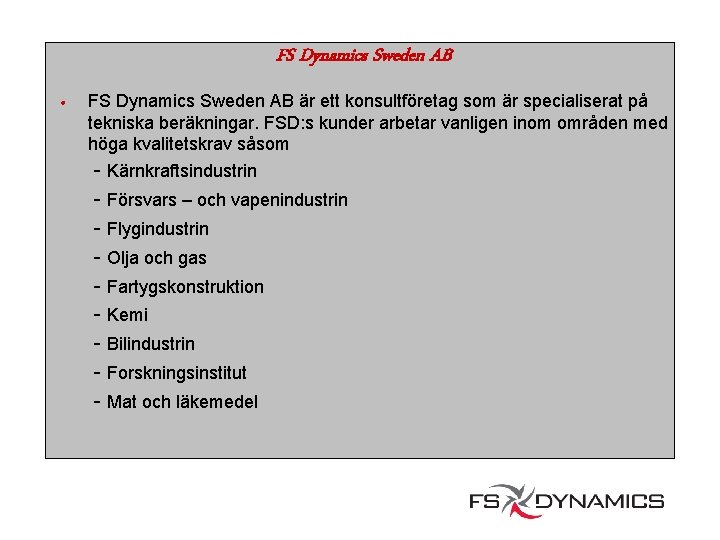

FS Dynamics Sweden AB • FS Dynamics Sweden AB är ett konsultföretag som är specialiserat på tekniska beräkningar. FSD: s kunder arbetar vanligen inom områden med höga kvalitetskrav såsom - Kärnkraftsindustrin - Försvars – och vapenindustrin - Flygindustrin - Olja och gas - Fartygskonstruktion - Kemi - Bilindustrin - Forskningsinstitut - Mat och läkemedel

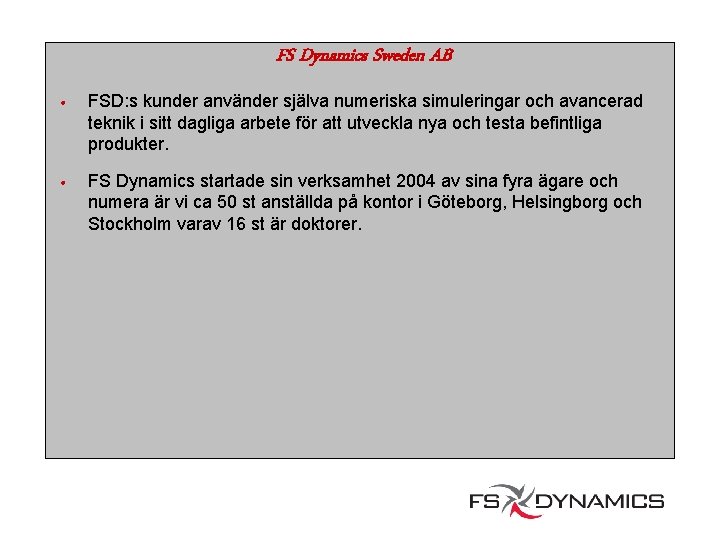

FS Dynamics Sweden AB • FSD: s kunder använder själva numeriska simuleringar och avancerad teknik i sitt dagliga arbete för att utveckla nya och testa befintliga produkter. • FS Dynamics startade sin verksamhet 2004 av sina fyra ägare och numera är vi ca 50 st anställda på kontor i Göteborg, Helsingborg och Stockholm varav 16 st är doktorer.

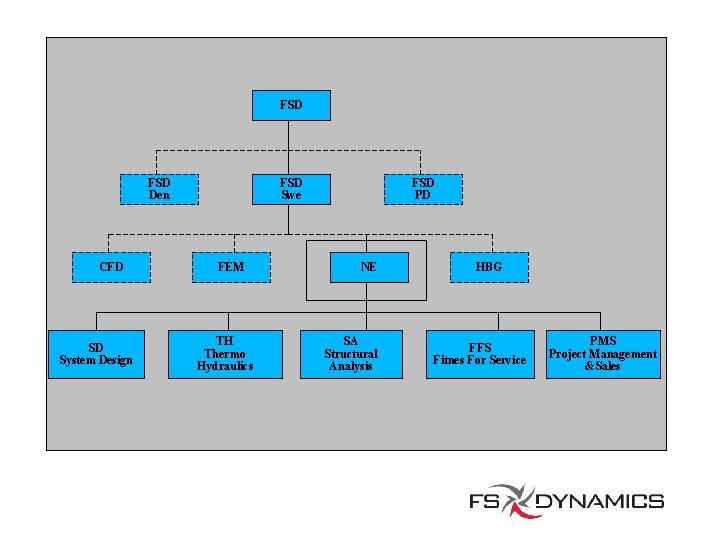

FSD Den CFD SD System Design FSD Swe FEM TH Thermo Hydraulics FSD PD NE SA Structural Analysis HBG FFS Fitnes For Service PMS Project Management &Sales

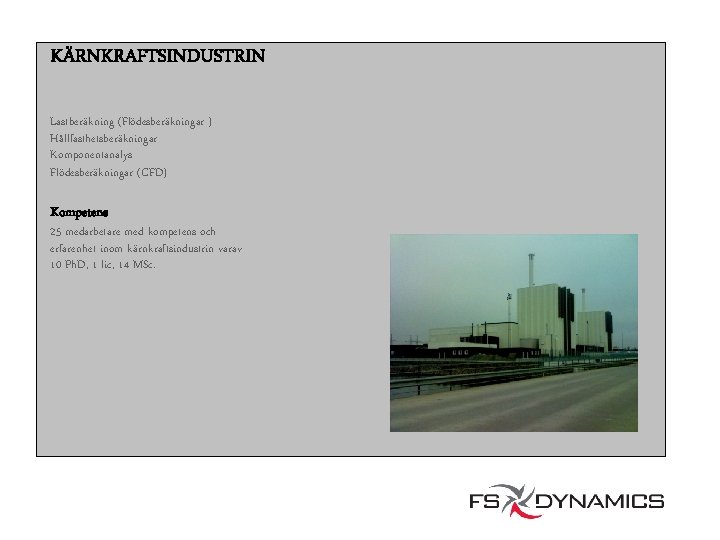

KÄRNKRAFTSINDUSTRIN Lastberäkning (Flödesberäkningar ) Hållfasthetsberäkningar Komponentanalys Flödesberäkningar (CFD) Kompetens 25 medarbetare med kompetens och erfarenhet inom kärnkraftsindustrin varav 10 Ph. D, 1 lic, 14 MSc.

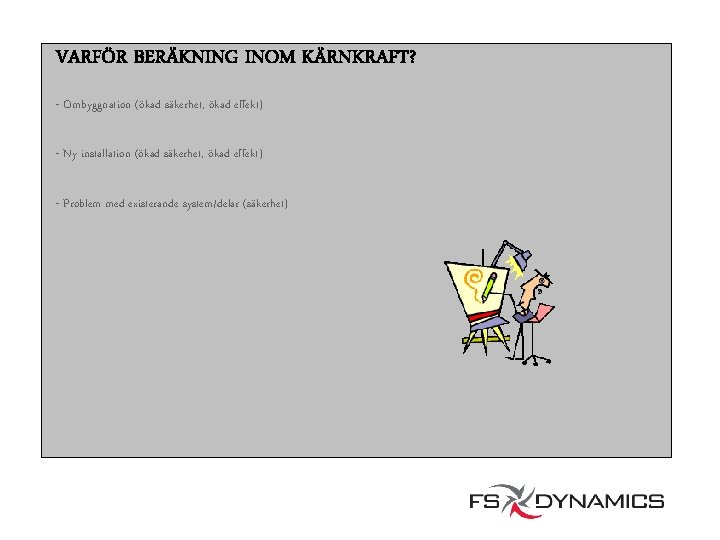

VARFÖR BERÄKNING INOM KÄRNKRAFT? - Ombyggnation (ökad säkerhet, ökad effekt) - Ny installation (ökad säkerhet, ökad effekt) - Problem med existerande system/delar (säkerhet)

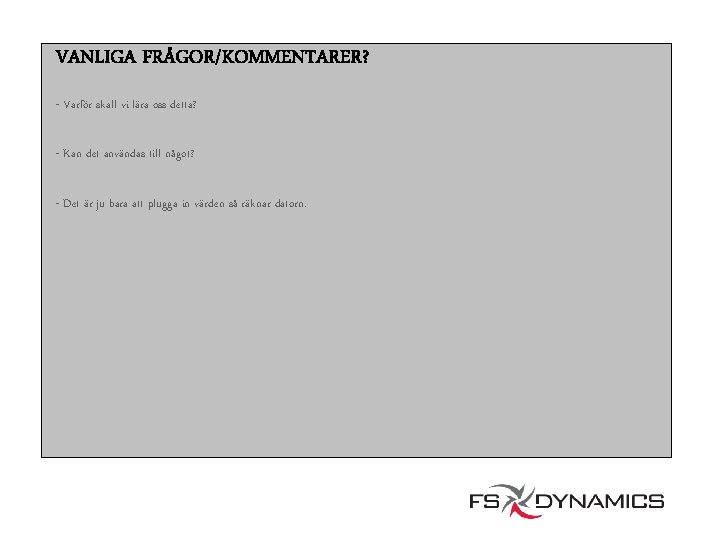

VANLIGA FRÅGOR/KOMMENTARER? - Varför skall vi lära oss detta? - Kan det användas till något? - Det är ju bara att plugga in värden så räknar datorn.

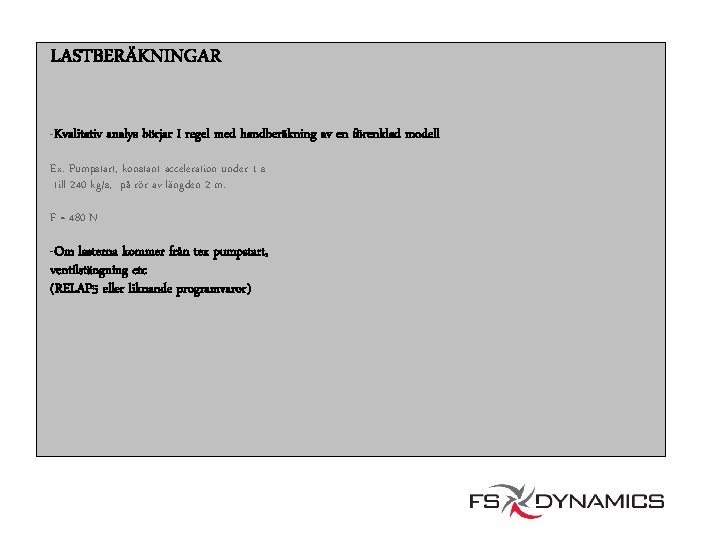

LASTBERÄKNINGAR -Kvalitativ analys börjar I regel med handberäkning av en förenklad modell Ex. Pumpstart, konstant acceleration under 1 s till 240 kg/s, på rör av längden 2 m. F = 480 N -Om lasterna kommer från tex pumpstart, ventilstängning etc (RELAP 5 eller liknande programvaror)

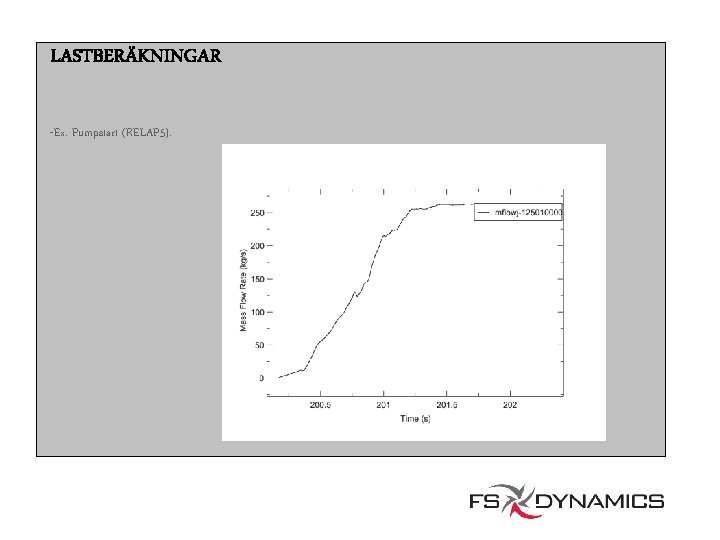

LASTBERÄKNINGAR -Ex. Pumpstart (RELAP 5).

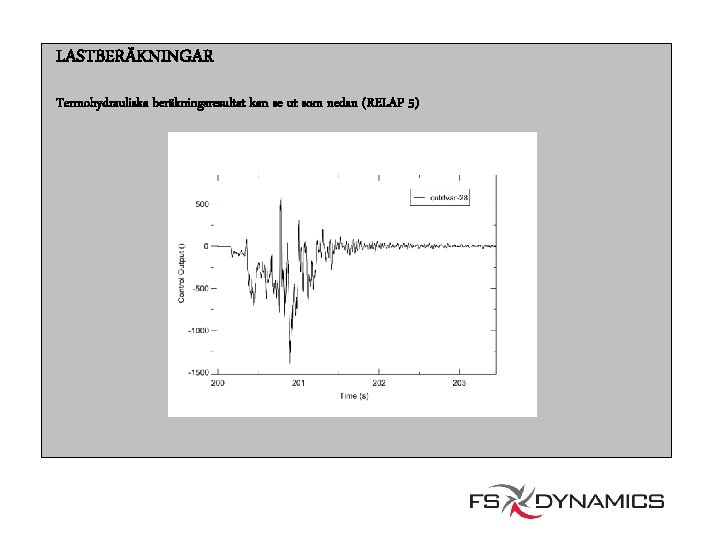

LASTBERÄKNINGAR Termohydrauliska beräkningsresultat kan se ut som nedan (RELAP 5)

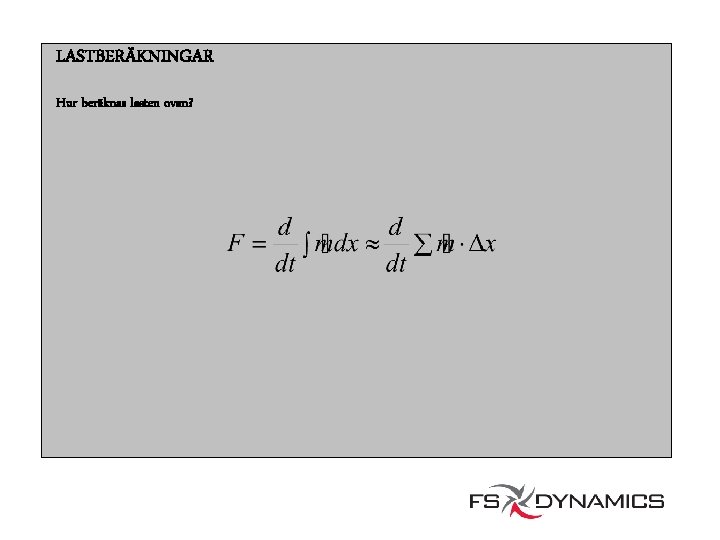

LASTBERÄKNINGAR Hur beräknas lasten ovan?

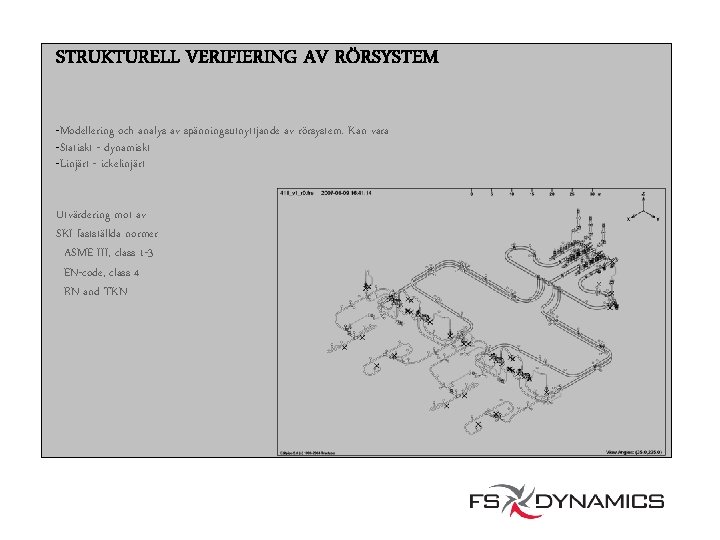

STRUKTURELL VERIFIERING AV RÖRSYSTEM -Modellering och analys av spänningsutnyttjande av rörsystem. Kan vara -Statiskt - dynamiskt -Linjärt - ickelinjärt Utvärdering mot av SKI fastställda normer ASME III, class 1 -3 EN-code, class 4 RN and TKN

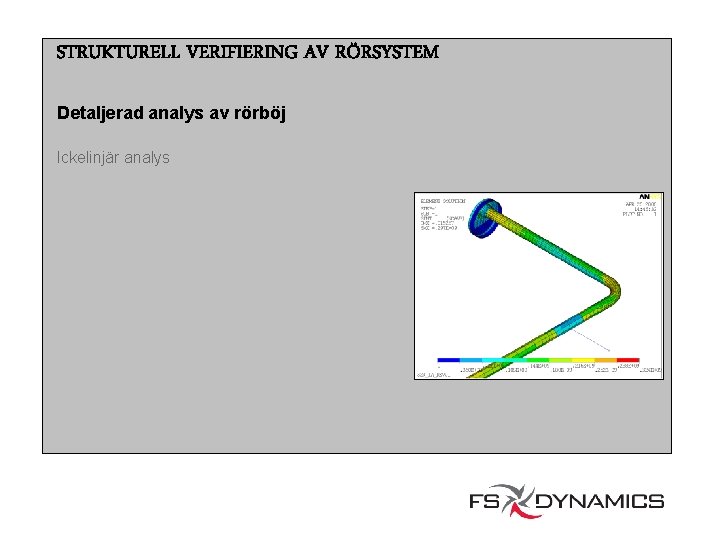

STRUKTURELL VERIFIERING AV RÖRSYSTEM Detaljerad analys av rörböj Ickelinjär analys

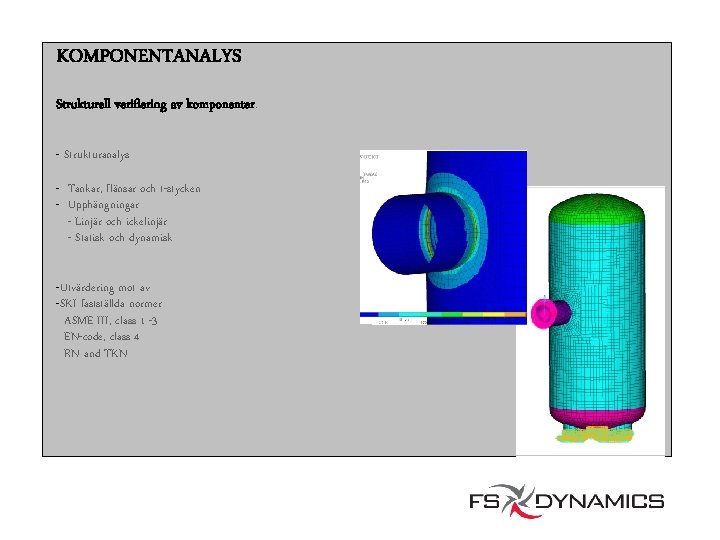

KOMPONENTANALYS Strukturell verifiering av komponenter. - Strukturanalys - Tankar, flänsar och t-stycken - Upphängningar - Linjär och ickelinjär - Statisk och dynamisk -Utvärdering mot av -SKI fastställda normer ASME III, class 1 -3 EN-code, class 4 RN and TKN

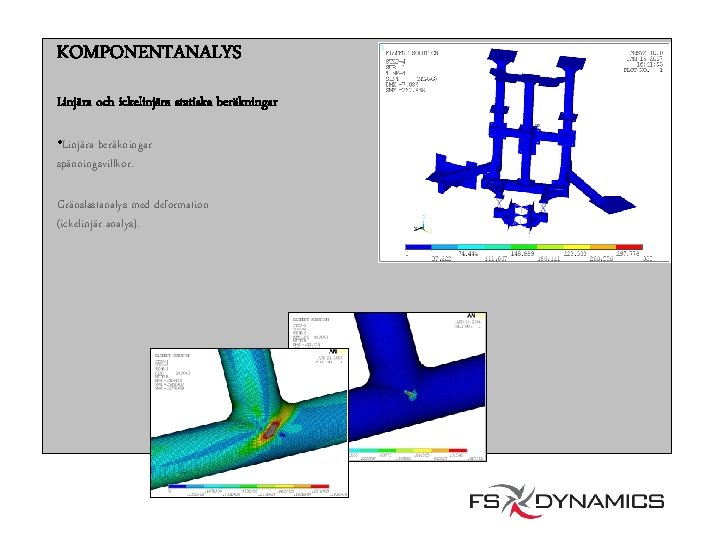

KOMPONENTANALYS Linjära och ickelinjära statiska beräkningar • Linjära beräkningar spänningsvillkor. Gränslastanalys med deformation (ickelinjär analys).

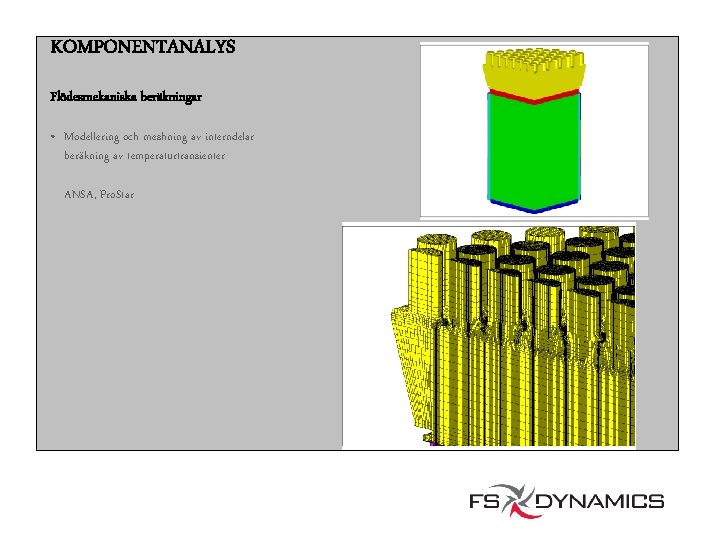

KOMPONENTANALYS Flödesmekaniska beräkningar • Modellering och meshning av interndelar beräkning av temperaturtransienter ANSA, Pro. Star
