국내·외 전선색별표시 규정현황 및 개선추진현황 2008. 4. 11 대한전기협회 이주철팀장 ( Korea Electric Association ) 11/2/2020 Korea Electric Association 1

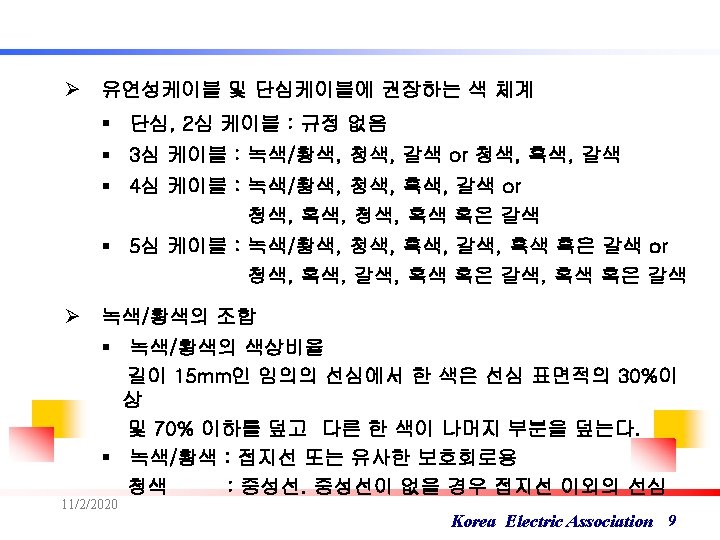

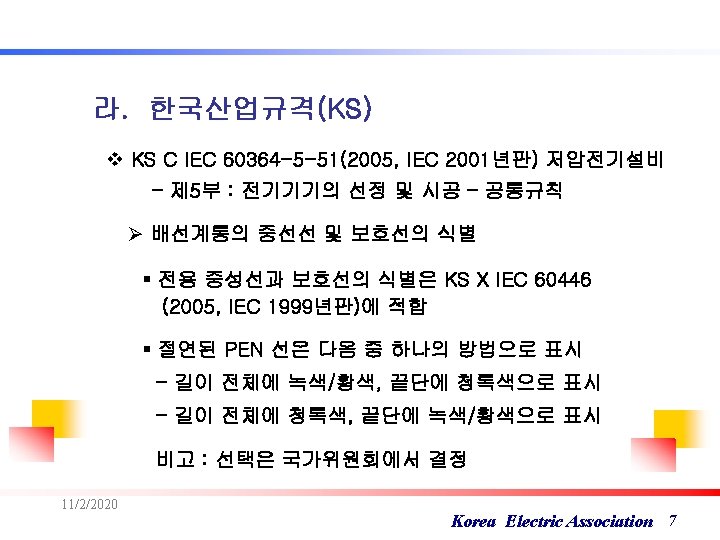

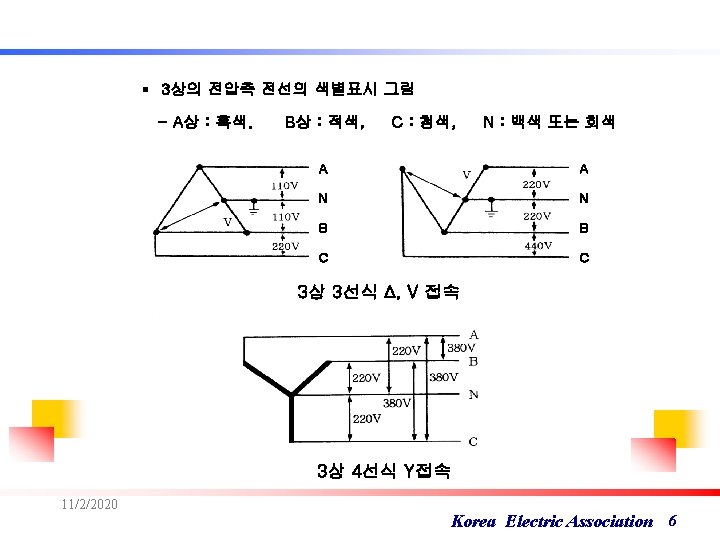

해설그림 11/2/2020 Korea Electric Association 10

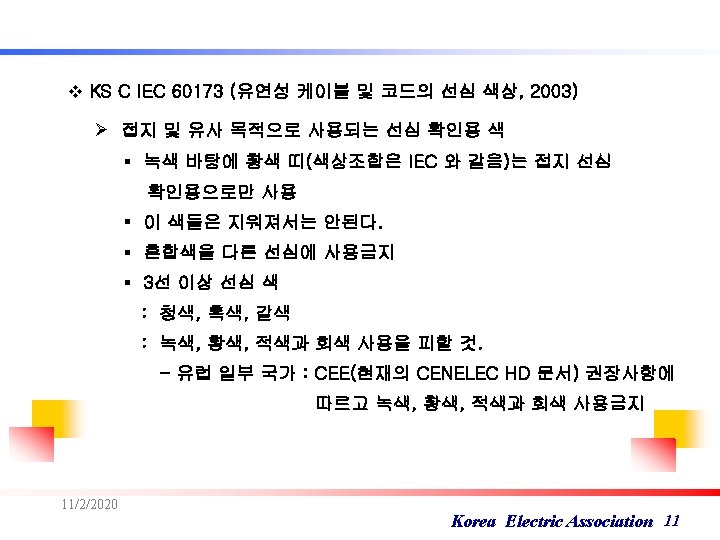

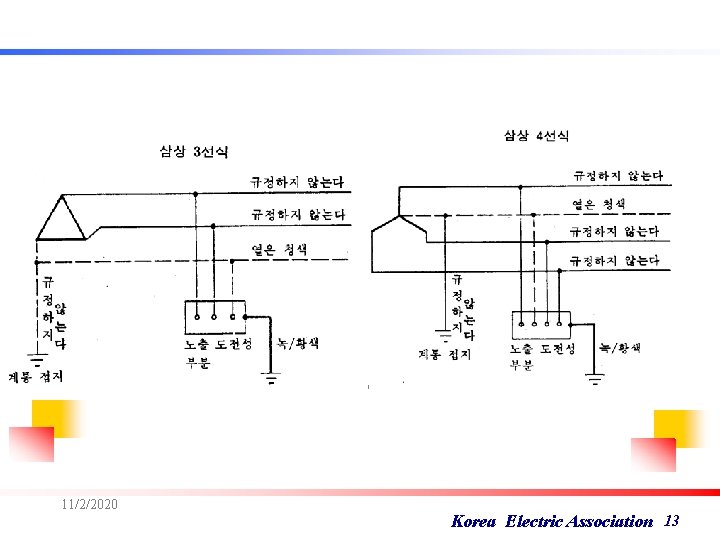

11/2/2020 Korea Electric Association 13

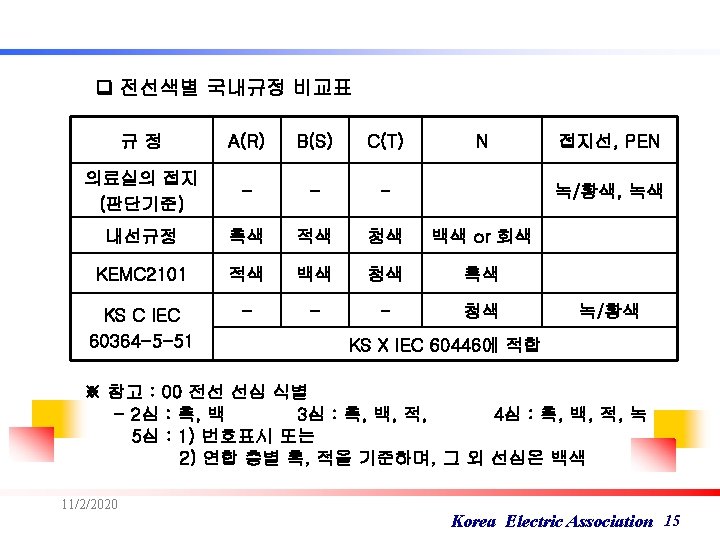

표시방법 예 11/2/2020 Korea Electric Association 19

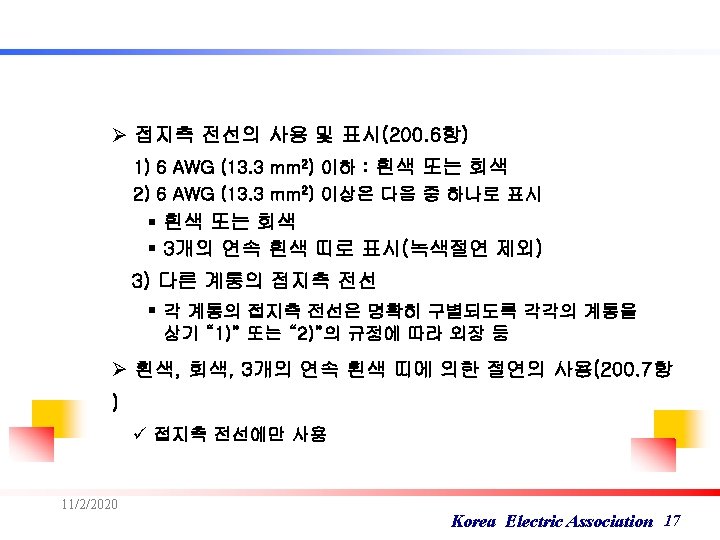

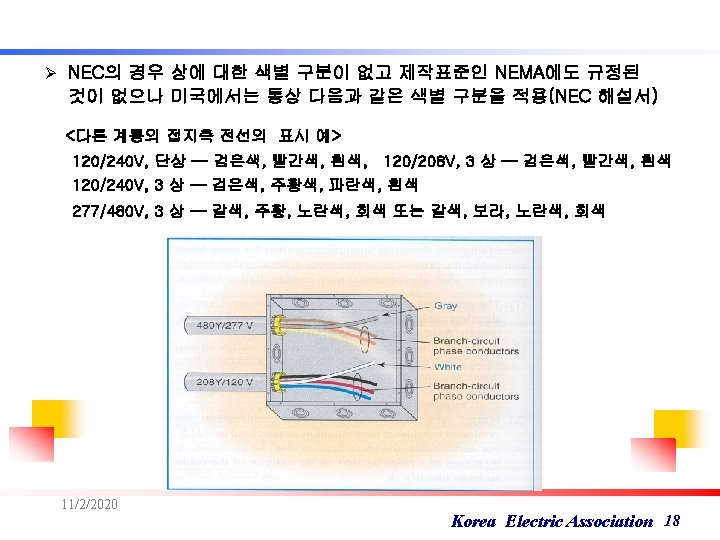

Ø 의료실 독립 전력계통(Isolated Power Systems) (517. 160항) (1) 1번 도체 : 노란색 바탕에 흰색, 초록색 또는 회색을 제외한 띠 (2) 2번 도체 : 갈색 바탕에 흰색, 초록색 또는 회색을 제외한 띠 (3) 3상계통의 3번째 도체 : 노란색 바탕에 흰색, 초록색 또는 회색을 제외한 띠 Ø NEMA-WC 70 -1999 -Nonshielded Power Cables Rated 2, 000 Volts or Less for the Distribution of Electrical Energy: 2, 000 V 이하 비차폐 전력케이블 : 색별구분 규정 없음 NEMA-WC 57 -2004 -Standard for Control, Thermocouple Extension, and Instrumentation Cables: 제어, 열전대 및 계측 케이블 : 11가지 방법으로 복잡하게 규정 11/2/2020 Korea Electric Association 21

나. 유럽연합규격과 IEC의 개정 현황 Ø CENELEC HD 308 Identification of cores in cables and flexible cords ü 케이블 및 유연성코드에 대한 유럽연합의 조화문서 HD 308 S 2 구 규격 CENELEC HD 308 S 1 1976 신 규격 CENELEC HD 308 S 2 2001. 10 - 2002년 5월 1일부로 유럽연합 국가 규격화 - 2006년 4월 1일부로 유럽연합 기존 규격 폐지 11/2/2020 Korea Electric Association 22

※ 신 규격의 그림 11/2/2020 Korea Electric Association 23

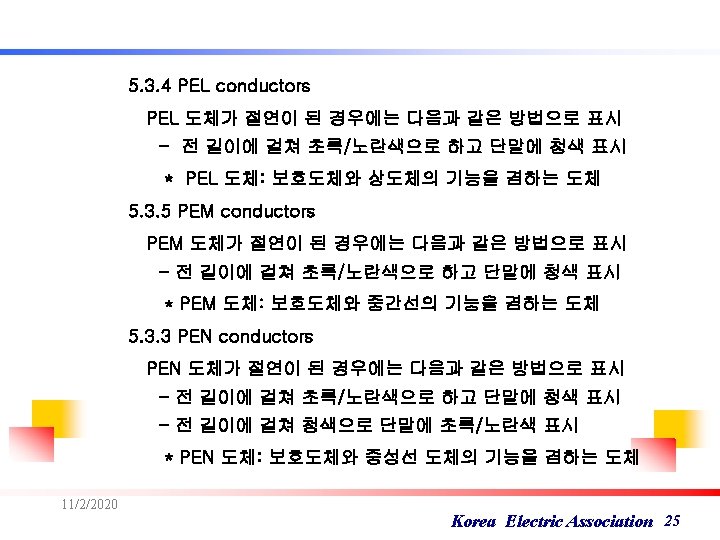

11/2/2020 Korea Electric Association 26

11/2/2020 Korea Electric Association 27

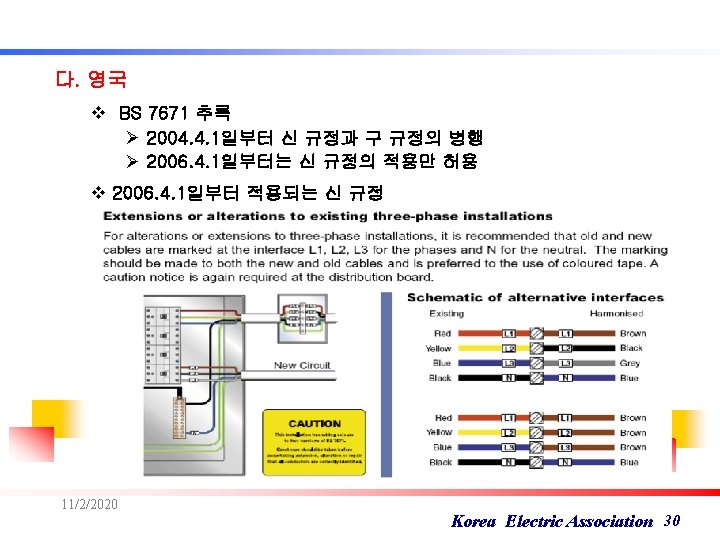

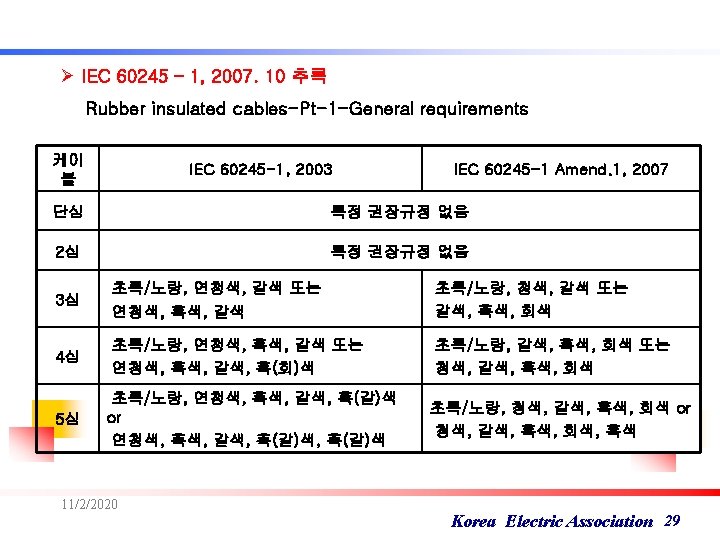

11/2/2020 Korea Electric Association 31

v Hongkong의 경우 : 2007년 7월 1일부터 신 표준 적용 11/2/2020 Korea Electric Association 32

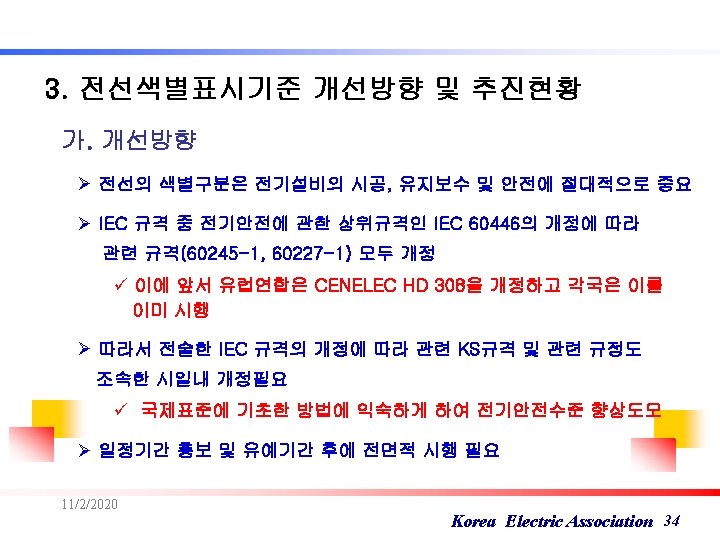

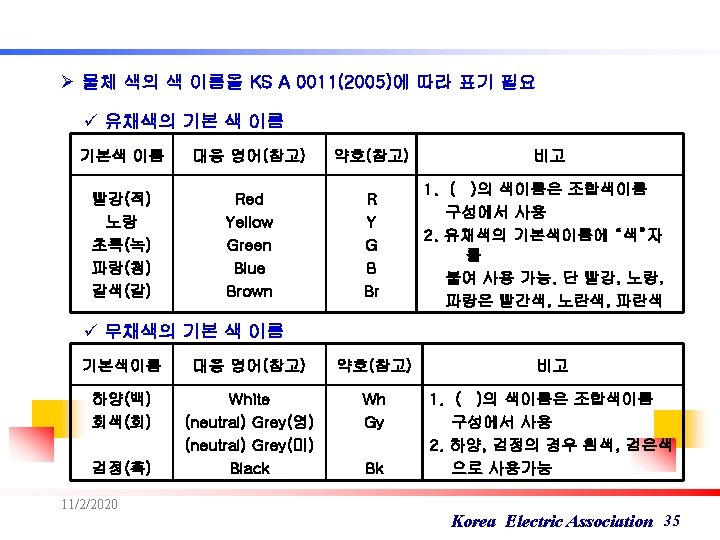

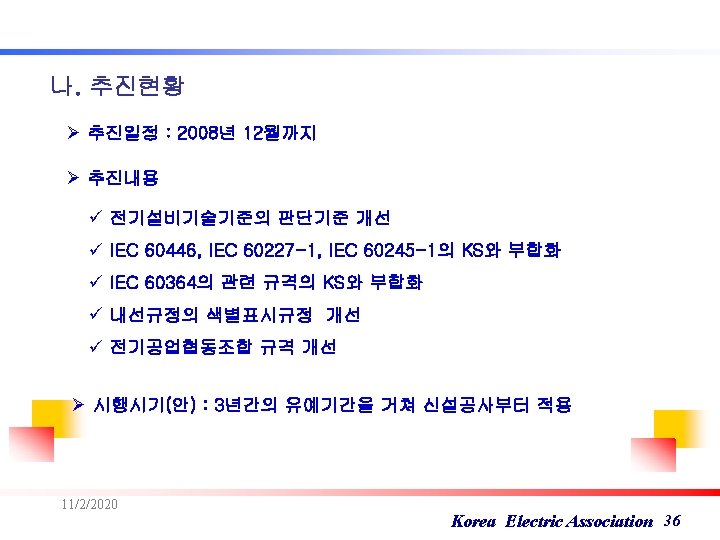

v 각국별 현재의 규정 구분 L 1 L 2 L 3 중성선 접지/보호도체 미국 (일반적 방법) Black Red Blue White or Gray 접지도체는 나선도 가능 미국 (대안으로 가능) Brown Orange Yellow Gray or White Green 캐나다 (강제규정) Red Black Blue White Green (or bare copper) 캐나다 (독립계통) Orange Brown Yellow White Green 인도 Red Yellow Blue Black Green 호주/뉴질랜드(AS/NZS 3000: 2000 Sec. 3. 8. 1) Red White (이전은 노랑) Blue Black Green/yellow striped (옛날은 초록) 유럽 구 규격(IEC 60446, 국가별 비강제) Brown or black Black or brown Blue Green/yellow striped 영국, 남아공, 말레지아 등 (2006. 4까지) Red Yellow Blue Black Green/yellow striped (1970 이전은 초록) Brown Black Grey Blue Green/yellow striped 영국 등 유럽 (HD 308, 2004/5), (IEC 60446, 2007) 11/2/2020 Korea Electric Association 33
