200799 Pavimentos de Estradas II PLANO DE ENSINO

200799 – Pavimentos de Estradas II PLANO DE ENSINO E TERMINOLOGIA DOS PAVIMENTOS Prof. Carlos Eduardo Troccoli Pastana pastana@projeta. com. br (14) 3422 -4244 AULA 1

• PAVIMENTOS DE ESTRADA II: 1. PAVIMENTOS RODOVIÁRIOS. 2. CLASSIFICAÇÕES DOS PAVIMENTOS: • Pavimentos Flexíveis; • Pavimentos Rígidos. 3. INSTRUÇÕES DE PROJETO: • IP-01: Instrução Geoténica; • IP-02: Classificação das Vias; • IP-03: Instrução de Projeto Geométrico; • IP-04: Dimensionamento de Pavimentos Flexíveis para Tráfego Leve e Médio; • IP-05: Dimensionamento de Pavimentos Flexíveis para Tráfego Meio Pesado, Muito Pesado e Faixa Exclusiva de Ônibus; 19/06/2021 200999 - Pavimentos de Estradas II 2

• PAVIMENTOS DE ESTRADA II: 3. INSTRUÇÕES DE PROJETO: • IP-06: Dimensionamento de Pavimentos com Blocos Intertravados de Concreto; • IP-07: Dimensionamento de Pavimentos de Concreto; • IP-08: Análise Mecanicista à Fadiga de Estrutura de Pavimentos; • IP-09: Projeto de Reforço para Restauração de Pavimentos Flexíveis; 19/06/2021 200999 - Pavimentos de Estradas II 3

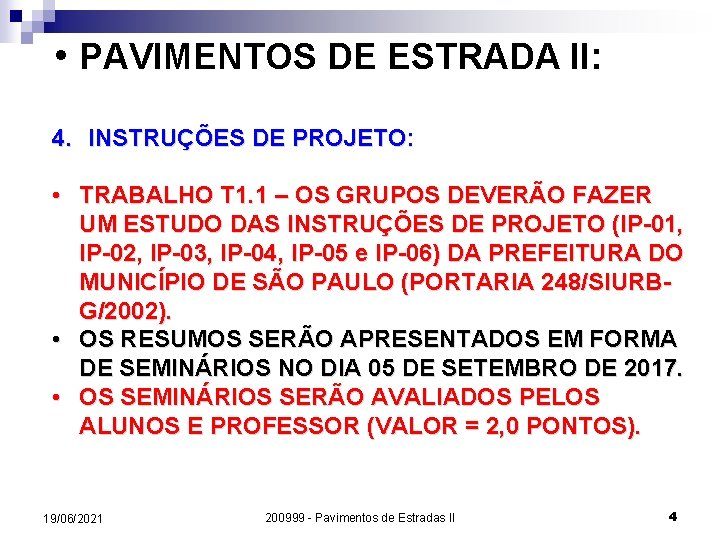

• PAVIMENTOS DE ESTRADA II: 4. INSTRUÇÕES DE PROJETO: • TRABALHO T 1. 1 – OS GRUPOS DEVERÃO FAZER UM ESTUDO DAS INSTRUÇÕES DE PROJETO (IP-01, IP-02, IP-03, IP-04, IP-05 e IP-06) DA PREFEITURA DO MUNICÍPIO DE SÃO PAULO (PORTARIA 248/SIURBG/2002). • OS RESUMOS SERÃO APRESENTADOS EM FORMA DE SEMINÁRIOS NO DIA 05 DE SETEMBRO DE 2017. • OS SEMINÁRIOS SERÃO AVALIADOS PELOS ALUNOS E PROFESSOR (VALOR = 2, 0 PONTOS). 19/06/2021 200999 - Pavimentos de Estradas II 4

• PAVIMENTOS DE ESTRADA II: 5. MATERIAIS USADOS NA PAVIMENTAÇÃO • Aula teórica onde será apresentada ao aluno uma visão geral e terminologia dos pavimentos; as camadas constituintes de um pavimento flexível e de um pavimento rígido. 6. COMPOSIÇÃO DO TRÁFEGO. • Crescimento linear; • Crescimento geométrico; 19/06/2021 200999 - Pavimentos de Estradas II 5

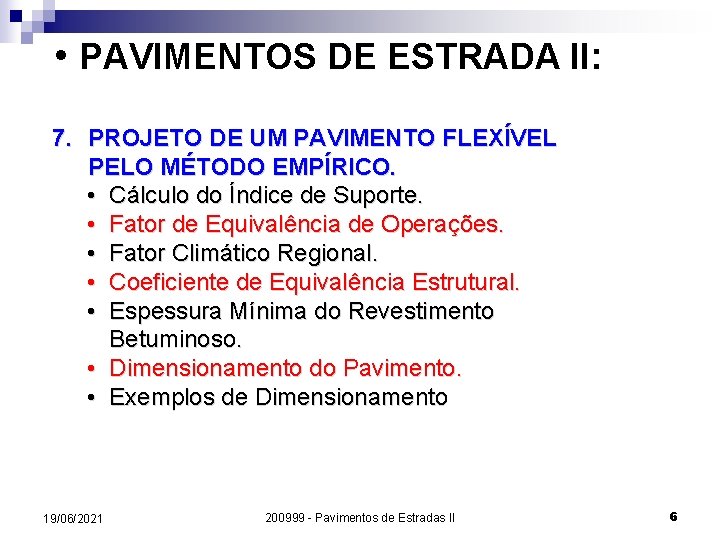

• PAVIMENTOS DE ESTRADA II: 7. PROJETO DE UM PAVIMENTO FLEXÍVEL PELO MÉTODO EMPÍRICO. • Cálculo do Índice de Suporte. • Fator de Equivalência de Operações. • Fator Climático Regional. • Coeficiente de Equivalência Estrutural. • Espessura Mínima do Revestimento Betuminoso. • Dimensionamento do Pavimento. • Exemplos de Dimensionamento 19/06/2021 200999 - Pavimentos de Estradas II 6

• PAVIMENTOS DE ESTRADA II: 8. CLASSIFICAÇÕES DOS SOLOS 9. ESTABILIZAÇÃO GRANULOMÉTRICA • Bases estabilizadas através de mistura de materiais granulares (Método Gráfico de Rothfuchs). TRABALHO T 1. 2 – SERÃO DESENVOLVIDOS TRABALHOS DE DIMENSIONAMENTO DE PAVIMENTOS FLEXÍVEIS, EM GRUPOS, CONFORME IP-04 E IP-05 DA PREFEITURA DO MUNICÍPIO DE SÃO PAULO (PORTARIA 248/SIURB-G/2002) (VALOR = 3, 0 PONTOS). 19/06/2021 200999 - Pavimentos de Estradas II 7

• PAVIMENTOS DE ESTRADA II: 26/09/2017 – TERÇA-FEIRA. PRIMEIRA PROVA REGIMENTAL ENTREGA DOS TRABALHO T 1. 2 M 1 = P 1 + T 1. 2 Onde: M 1 = MÉDIA 1; P 1 = NOTA DA PRIMEIRA PROVA (VALOR 5, 0). T 1. 1 = APRESENTAÇÃO DO SEMINÁRIO (VALOR 2, 0). T 1. 2 = TRABALHO PRÁTICO (VALOR 3, 0). 19/06/2021 200999 - Pavimentos de Estradas II 8

• PAVIMENTOS DE ESTRADA II: 10. MATERIAIS BETUMINOSOS • Estudos das propriedades físicas e químicas dos materiais betuminosos. TRABALHO T 2. 1 - DOSAGEM MARSHALL - (VALOR = 1, 5 PONTO). 11. PAVIMENTO RÍGIDO. • Método do Consumo de Resistência à Fadiga (CRF); • Método da Carga Máxima. • Resoluções de exercícios. TRABALHO -T 2. 2 - DIMENSIONAMENTO DE UM PAVIMENTO RÍGIDO. - (VALOR = 1, 5 PONTOS) 12. COMPACTAÇÃO. • Estudos casos mais freqüentes aplicados na engenharia. 200999 - Pavimentos de Estradas II 9

• PAVIMENTOS DE ESTRADA II: 13. DIMENSIONAMENTO DE PAVIMENTOS DE CONCRETO ESTRUTURALMENTE ARMADOS. • Introdução; • Fundação do Pavimento; • Análise das Juntas; • Aplicações Práticas em Pavimentos Rodoviários; • Aplicação Práticas em Pisos Industriais. TRABALHO - T 2. 3 - DIMENSIONAMENTO DE UM PAVIMENTO ESTRUTURALMENTE ARMADO. - (VALOR = 2, 0 PONTOS) 200999 - Pavimentos de Estradas II 10

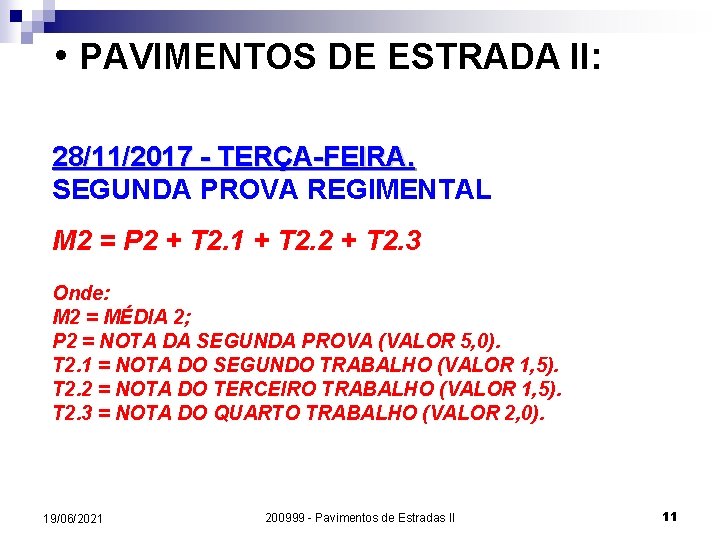

• PAVIMENTOS DE ESTRADA II: 28/11/2017 - TERÇA-FEIRA. SEGUNDA PROVA REGIMENTAL M 2 = P 2 + T 2. 1 + T 2. 2 + T 2. 3 Onde: M 2 = MÉDIA 2; P 2 = NOTA DA SEGUNDA PROVA (VALOR 5, 0). T 2. 1 = NOTA DO SEGUNDO TRABALHO (VALOR 1, 5). T 2. 2 = NOTA DO TERCEIRO TRABALHO (VALOR 1, 5). T 2. 3 = NOTA DO QUARTO TRABALHO (VALOR 2, 0). 19/06/2021 200999 - Pavimentos de Estradas II 11

• PAVIMENTOS DE ESTRADA II: 12/12/2017 - TERÇA-FEIRA. SUBSTITUTIVA 19/12/2016 - TERÇA-FEIRA. EXAME 19/06/2021 200999 - Pavimentos de Estradas II 12

• PAVIMENTOS DE ESTRADA II: • O aluno que faltar às provas regimentais (P 1 e P 2) deverá fazer a PROVA SUBSTITUTIVA. • O aluno que não apresentar frequência mínima de 75% será REPROVADO. • A nota M 1 correspondente à disciplina de PAVIMENTOS DE ESTRADAS II será constituída de 50% referente à parte teórica (PROVA P 1) + 50 % correspondente à parte prática (TRABALHOS T 1. 1 e T 1. 2). 19/06/2021 200999 - Pavimentos de Estradas II 13

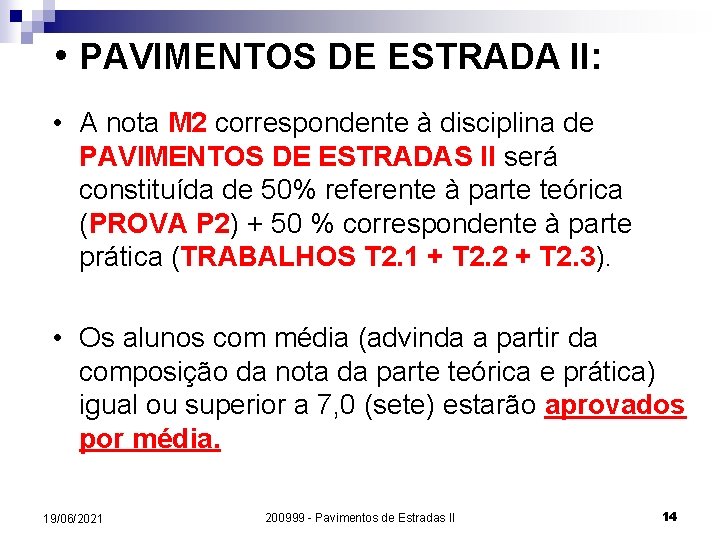

• PAVIMENTOS DE ESTRADA II: • A nota M 2 correspondente à disciplina de PAVIMENTOS DE ESTRADAS II será constituída de 50% referente à parte teórica (PROVA P 2) + 50 % correspondente à parte prática (TRABALHOS T 2. 1 + T 2. 2 + T 2. 3). • Os alunos com média (advinda a partir da composição da nota da parte teórica e prática) igual ou superior a 7, 0 (sete) estarão aprovados por média. 19/06/2021 200999 - Pavimentos de Estradas II 14

• PAVIMENTOS DE ESTRADA II: MATERIAL DE APOIO. Verificar site: www. projeta. com. br Pavimento Rígidos • • Apostila do Curso Manual de pavimentos rígidos – DNER pr 1_pav_concreto pr 2_pav_concreto pr 3_pav_concreto pr 4_pav_concreto pr 5_pav_concreto 19/06/2021 200999 - Pavimentos de Estradas II 15

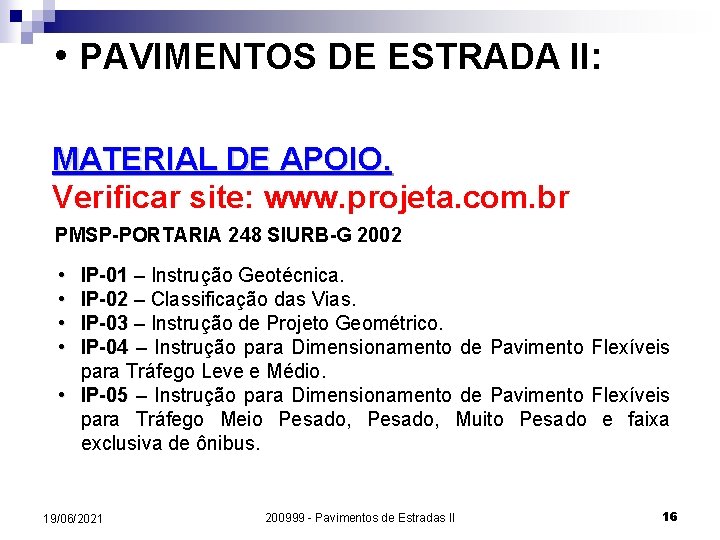

• PAVIMENTOS DE ESTRADA II: MATERIAL DE APOIO. Verificar site: www. projeta. com. br PMSP-PORTARIA 248 SIURB-G 2002 • • IP-01 – Instrução Geotécnica. IP-02 – Classificação das Vias. IP-03 – Instrução de Projeto Geométrico. IP-04 – Instrução para Dimensionamento de Pavimento Flexíveis para Tráfego Leve e Médio. • IP-05 – Instrução para Dimensionamento de Pavimento Flexíveis para Tráfego Meio Pesado, Muito Pesado e faixa exclusiva de ônibus. 19/06/2021 200999 - Pavimentos de Estradas II 16

• PAVIMENTOS DE ESTRADA II: MATERIAL DE APOIO. Verificar site: www. projeta. com. br PMSP-PORTARIA 248 SIURB-G 2002 • IP-06 – Instrução para dimensionamento de Pavimento com Blocos Intertravados de Concreto. • IP-07 – Dimensionamento de Pavimentos de Concreto. • IP-08 – Análise Mecanística à Fadiga de Estrutura de Pavimento. • IP-09 – Instrução de Projeto de Reforço para Restauração de Pavimento Flexíveis. 19/06/2021 200999 - Pavimentos de Estradas II 17

• PAVIMENTOS DE ESTRADA II: MATERIAL DE APOIO. Verificar site: www. projeta. com. br PMSP-PORTARIA 248 SIURB-G 2002 • IR-01/2004 – Instrução para Reparação de Pavimento Flexível danificados por abertura de valas. • IR-02/2004 – Instrução para Reparação de Pavimento de Concreto danificados por abertura de valas. 19/06/2021 200999 - Pavimentos de Estradas II 18

200799 – Pavimentos de Estradas II TERMINOLOGIA DOS PAVIMENTOS Prof. Carlos Eduardo Troccoli Pastana pastana@projeta. com. br (14) 3422 -4244 1

• ESFORÇOS ATUANTES NOS PAVIMENTOS Carga Q V s 0 r 0 Revestimento Estrutura do Pavimento Subleito 19/06/2021 200999 - Pavimentos de Estradas II 20

• ESFORÇOS ATUANTES NOS Área (Ap) de contato do PAVIMENTOS pneu com o pavimento. Vista em Planta Área intermediária (Ai) de contado entre o revestimento e o subleito. A A Área (As) de contado no nível do subleito. Revestimento 19/06/2021 200999 - Pavimentos de Estradas II 21

• ESFORÇOS ATUANTES NOS Ap PAVIMENTOS Área ( ) de contato do pneu com o pavimento. Revestimento Área intermediária (Ai) de contado entre o revestimento e o subleito. Área intermediária Área (As) de contado no nível do subleito. Subleito 19/06/2021 200999 - Pavimentos de Estradas II 22

QUAL A DIFERENÇA ENTRE PAVIMENTO RÍGIDO E PAVIMENTO FLEXÍVEL ? 19/06/2021 200999 - Pavimentos de Estradas II 23

• CLASSIFICAÇÃO DOS PAVIMENTOS: Os pavimentos rodoviários são classificados geralmente em rígidos (concreto-cimento) e flexíveis (asfálticos) Pavimentos flexíveis São constituídos por camadas que não trabalham à tração. Nesses pavimentos o revestimento é constituído por ligantes betuminosos. São compostos por várias camadas que trabalham em conjunto, cada uma delas absorvendo parte das solicitações impostas e transmitindo o restante as camadas localizadas em níveis inferiores. Pavimentos rígidos São formados por camadas que são capazes de resistir à tração, seu revestimento é constituído por ligantes de cimento. 19/06/2021 200999 - Pavimentos de Estradas II 24

• CLASSIFICAÇÃO DOS PAVIMENTOS: Yoder e Witczak (1975) comentam que a principal diferença entre os dois tipos de pavimentos, flexível e rígido, é a maneira como o pavimento distribui as cargas sobre o subleito: • Os pavimentos flexíveis: Concentração de esforços nos pontos de aplicação de cargas; § Atuam como uma estrutura contínua. § 19/06/2021 200999 - Pavimentos de Estradas II 25

• CLASSIFICAÇÃO DOS PAVIMENTOS: Yoder e Witczak (1975) comentam que a principal diferença entre os dois tipos de pavimentos, flexível e rígido, é a maneira como o pavimento distribui as cargas sobre o subleito: • Os pavimentos rígidos: Apresentam rigidez e alto módulo de elasticidade; § Distribui a carga sobre uma área relativamente maior; § Atuam como placas isoladas. § 19/06/2021 200999 - Pavimentos de Estradas II 26

• CLASSIFICAÇÃO DOS PAVIMENTOS: PAVIMENTO FLEXÍVEL PAVIMENTO RÍGIDO 19/06/2021 200999 - Pavimentos de Estradas II 27

• PAVIMENTO FLEXÍVEL: 19/06/2021 200999 - Pavimentos de Estradas II 28

• PAVIMENTO FLEXÍVEL: REVESTIMENTO TRÁFEGO BASE SUB-BASE REFORÇO DO SUBLEITO 19/06/2021 200999 - Pavimentos de Estradas II 29

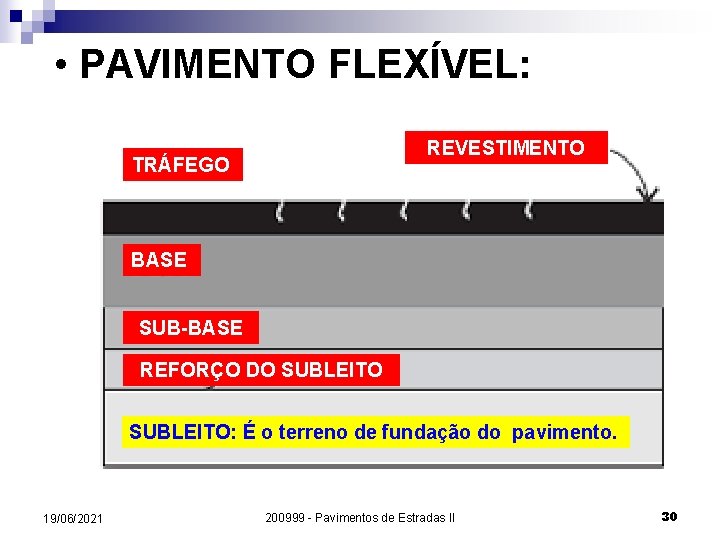

• PAVIMENTO FLEXÍVEL: REVESTIMENTO TRÁFEGO BASE SUB-BASE REFORÇO DO SUBLEITO: SUBLEITO É o terreno de fundação do pavimento. 19/06/2021 200999 - Pavimentos de Estradas II 30

• PAVIMENTO FLEXÍVEL: TRÁFEGO REVESTIMENTO BASE SUB-BASE REFORÇODO DOSUBLEITO: SUBLEITO Utiliza o mesmo material do subleito, melhorado mecanicamente, com a finalidade de adequar o subleito para o recebimento SUBLEITO: SUBLEITO É o terreno de fundação do pavimento. 19/06/2021 200999 - Pavimentos de Estradas II 31

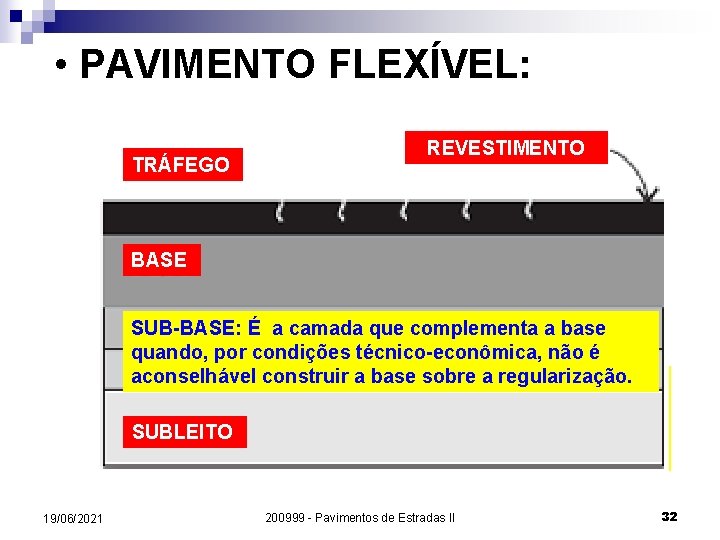

• PAVIMENTO FLEXÍVEL: TRÁFEGO REVESTIMENTO BASE SUB-BASE: SUB-BASE É a camada que complementa a base quando, por condições técnico-econômica, não é REFORÇODO DO SUBLEITO: SUBLEITO Utiliza o mesmo material aconselhável construir a base sobre regularização. REFORÇO DO SUBLEITO: Utiliza o amesmo material do subleito, melhorado mecanicamente, com a finalidade de adequar o subleito para o recebimento SUBLEITO do pavimento. 19/06/2021 200999 - Pavimentos de Estradas II 32

• PAVIMENTO FLEXÍVEL: TRÁFEGO REVESTIMENTO BASE: BASE É a camada destinada à receber e distribuir os esforços oriundos do tráfego sobre o qual se constrói O revestimento. SUB-BASE: SUB-BASE É a camada que complementa a base quando, por condições técnico-econômica, não é REFORÇO DO SUBLEITO aconselhável construir a base sobre a regularização. SUBLEITO 19/06/2021 200999 - Pavimentos de Estradas II 33

• PAVIMENTO FLEXÍVEL: REVESTIMENTO: É a camada tanto quanto possível impermeável, que recebe diretamente a ação do REVESTIMENTO rolamento dos veículos e destinada a melhorá-la TRÁFEGO quanto à comodidade e segurança e a resistir ao desgaste. BASE SUB-BASE REFORÇO DO SUBLEITO 19/06/2021 200999 - Pavimentos de Estradas II 34

• PAVIMENTO FLEXÍVEL: REVESTIMENTO BASE SUBLEITO 19/06/2021 200999 - Pavimentos de Estradas II 35

• PAVIMENTO FLEXÍVEL: 19/06/2021 200999 - Pavimentos de Estradas II 36

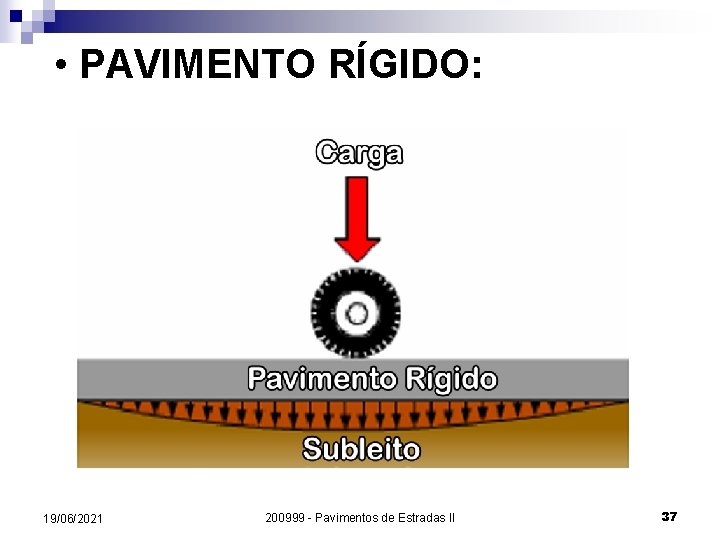

• PAVIMENTO RÍGIDO: 19/06/2021 200999 - Pavimentos de Estradas II 37

• PAVIMENTO RÍGIDO: CONCRETO DE CIMENTO PORTLAND SUBLEITO BASE DE BRITA 19/06/2021 200999 - Pavimentos de Estradas II 38

• PAVIMENTO RÍGIDO: 19/06/2021 200999 - Pavimentos de Estradas II 39

19/06/2021 200999 - Pavimentos de Estradas II 40
