200794 – Pavimentos de Estradas I TERRAPLANAGEM Prof. Carlos Eduardo Troccoli Pastana pastana@projeta. com.

200794 – Pavimentos de Estradas I TERRAPLANAGEM Prof. Carlos Eduardo Troccoli Pastana pastana@projeta. com. br (14) 3422 -4244 AULA 18

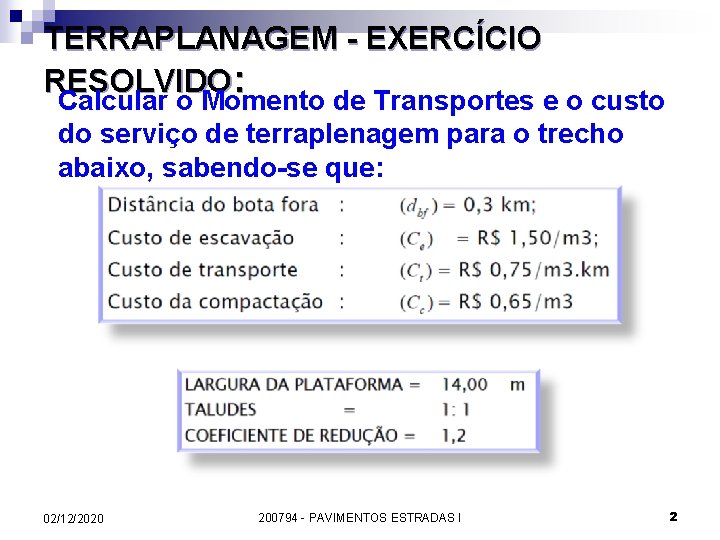

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 2

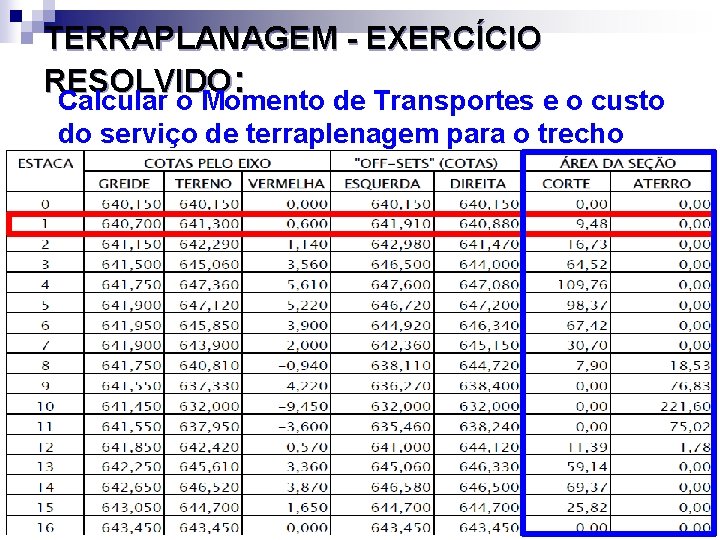

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 3

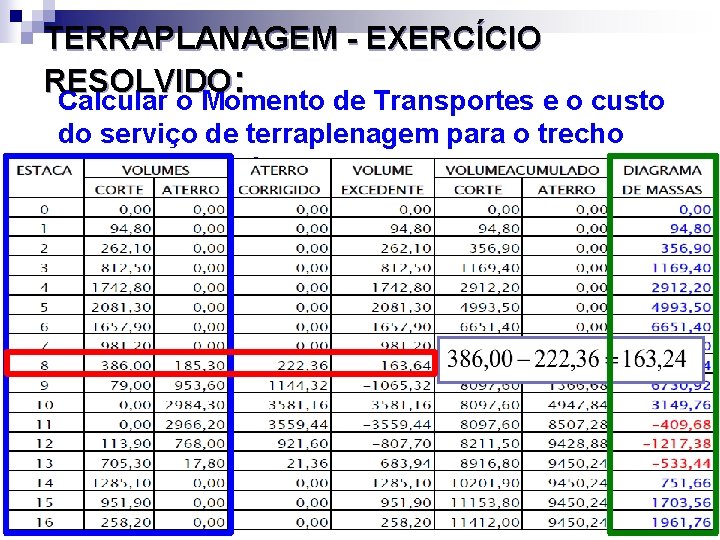

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 4

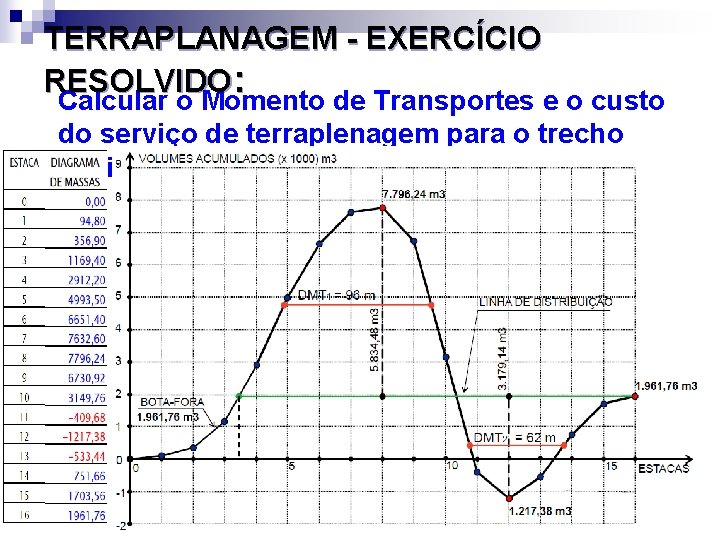

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 5

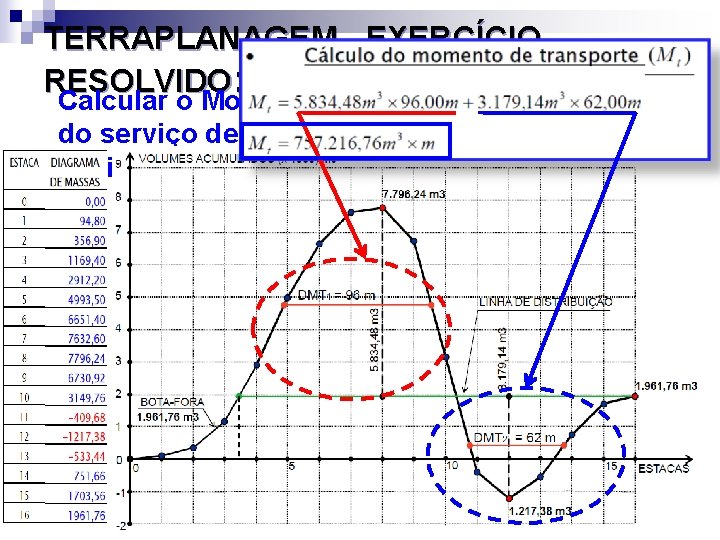

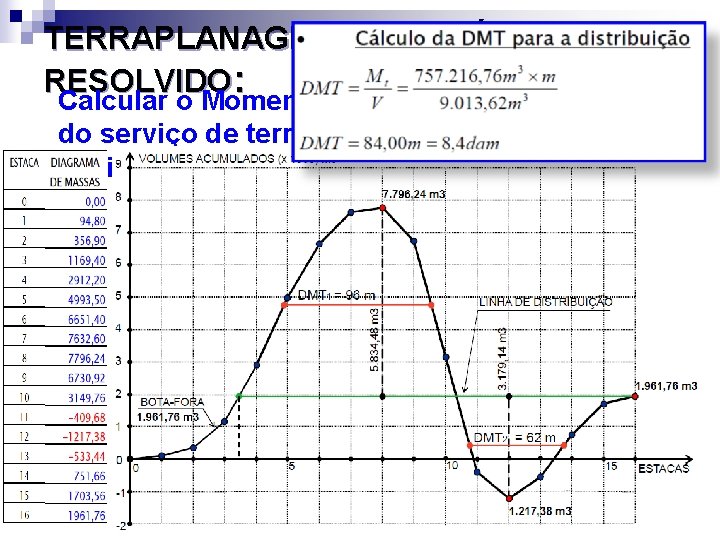

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 6

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 7

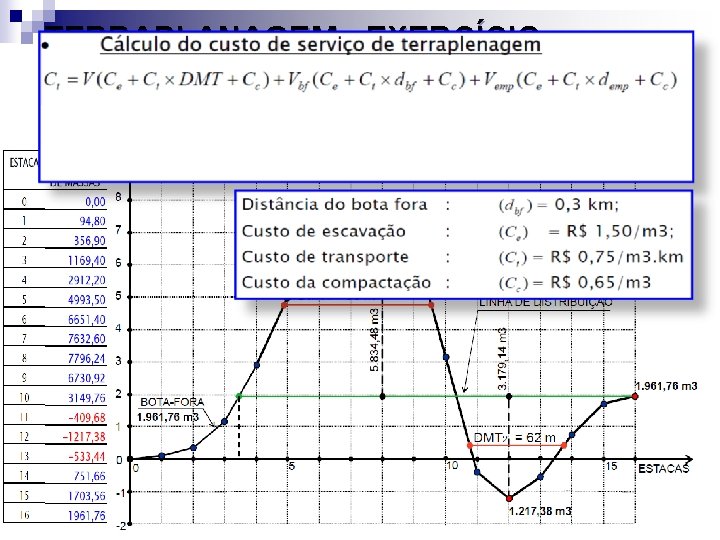

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço

TERRAPLANAGEM - EXERCÍCIO RESOLVIDO: Calcular o Momento de Transportes e o custo do serviço de terraplenagem para o trecho abaixo, sabendo-se que: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 8

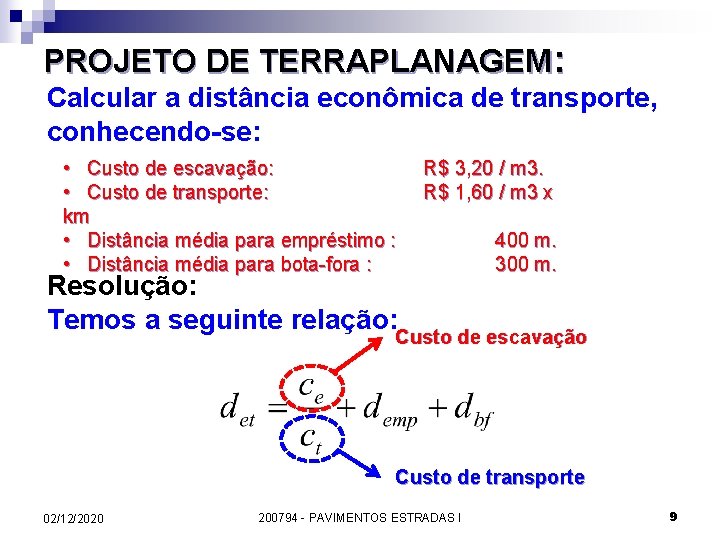

PROJETO DE TERRAPLANAGEM: Calcular a distância econômica de transporte, conhecendo-se: • Custo de escavação:

PROJETO DE TERRAPLANAGEM: Calcular a distância econômica de transporte, conhecendo-se: • Custo de escavação: • Custo de transporte: km • Distância média para empréstimo : • Distância média para bota-fora : R$ 3, 20 / m 3. R$ 1, 60 / m 3 x Resolução: Temos a seguinte relação: 400 m. 300 m. Custo de escavação Custo de transporte 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 9

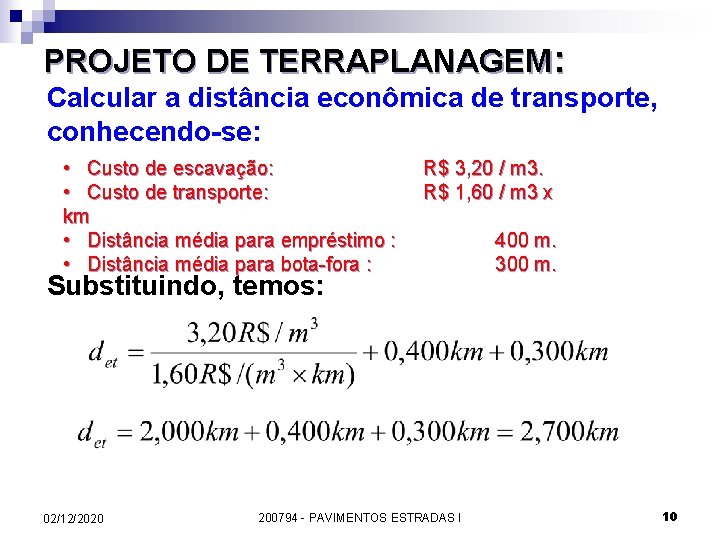

PROJETO DE TERRAPLANAGEM: Calcular a distância econômica de transporte, conhecendo-se: • Custo de escavação:

PROJETO DE TERRAPLANAGEM: Calcular a distância econômica de transporte, conhecendo-se: • Custo de escavação: • Custo de transporte: km • Distância média para empréstimo : • Distância média para bota-fora : R$ 3, 20 / m 3. R$ 1, 60 / m 3 x Substituindo, temos: 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 400 m. 300 m. 10

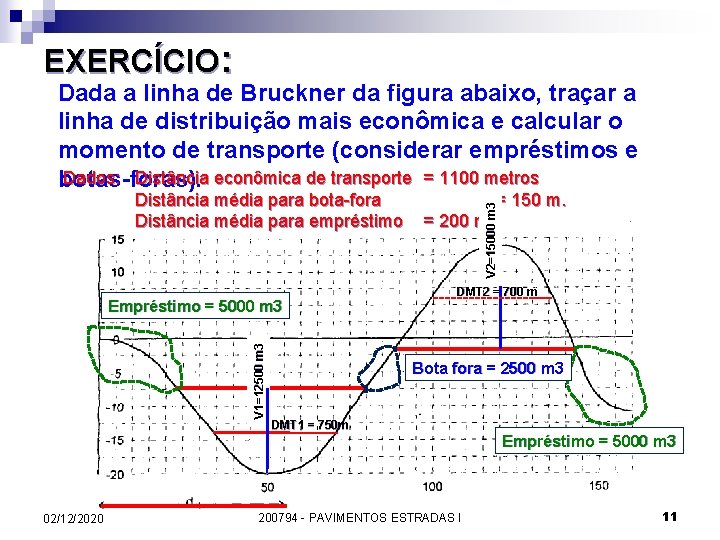

EXERCÍCIO: Dada a linha de Bruckner da figura abaixo, traçar a linha de distribuição

EXERCÍCIO: Dada a linha de Bruckner da figura abaixo, traçar a linha de distribuição mais econômica e calcular o momento de transporte (considerar empréstimos e Dados: Distância econômica de transporte = 1100 metros botas-foras). V 1=12500 m 3 Empréstimo = 5000 m 3 = 150 m. V 2=15000 m 3 Distância média para bota-fora Distância média para empréstimo = 200 m. DMT 2 = 700 m Bota fora = 2500 m 3 DMT 1 = 750 m Empréstimo = 5000 m 3 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 11

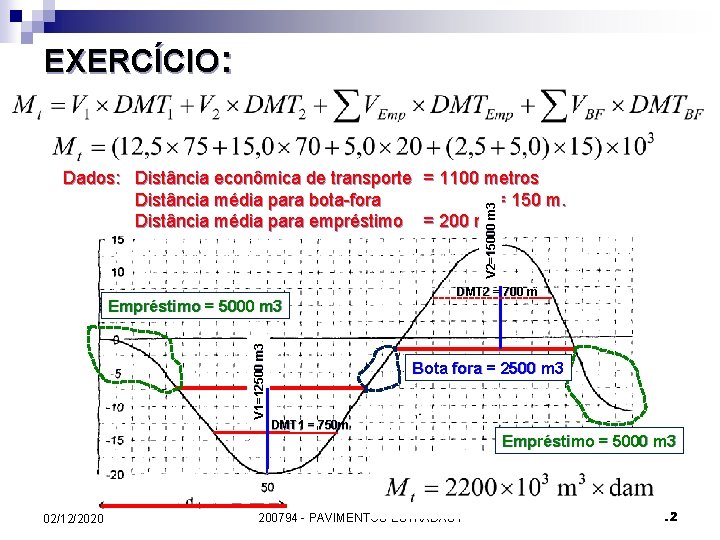

EXERCÍCIO: Dada a linha de Bruckner da figura abaixo, traçar a linha de distribuição

EXERCÍCIO: Dada a linha de Bruckner da figura abaixo, traçar a linha de distribuição mais econômica e calcular o momento de transporte (considerar empréstimos e Dados: Distância econômica de transporte = 1100 metros botas-foras). V 1=12500 m 3 Empréstimo = 5000 m 3 = 150 m. V 2=15000 m 3 Distância média para bota-fora Distância média para empréstimo = 200 m. DMT 2 = 700 m Bota fora = 2500 m 3 DMT 1 = 750 m Empréstimo = 5000 m 3 02/12/2020 200794 - PAVIMENTOS ESTRADAS I 12

02/12/2020 200794 - PAVIMENTOS ESTRADAS I 13

02/12/2020 200794 - PAVIMENTOS ESTRADAS I 13
