전기강판 제조기술 2002. 10. 22 POSCO 기술연구소 한찬희 Technical Research lab. 1

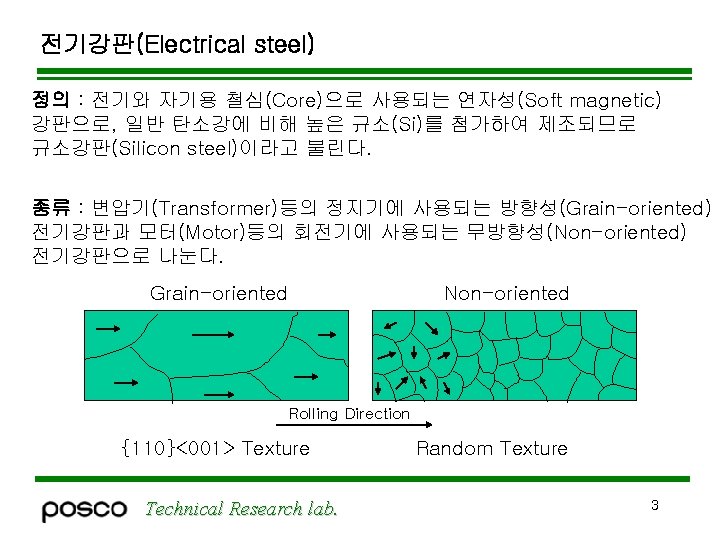

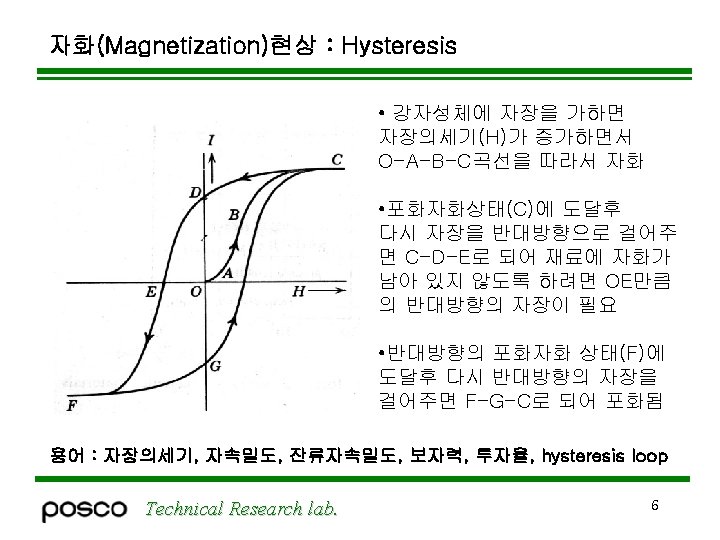

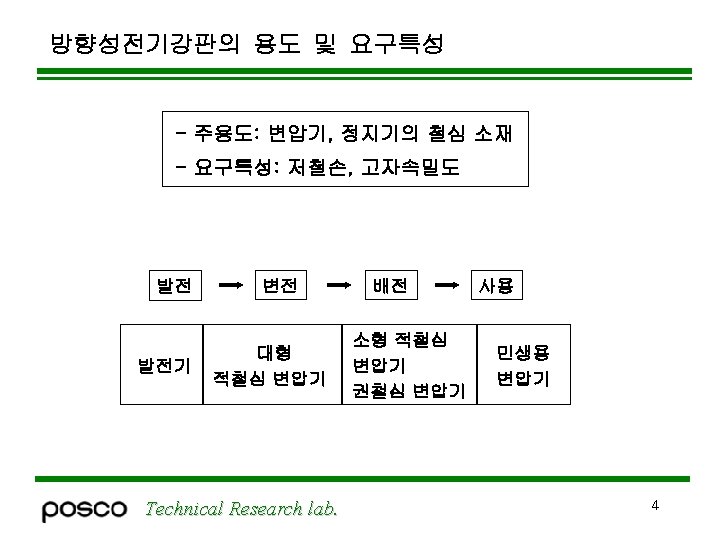

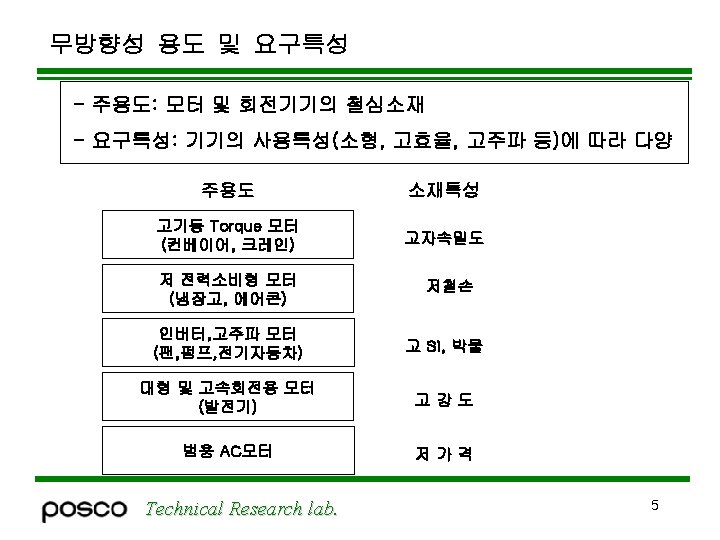

자성단위 1 Oe = 79. 6 A/m, 1 G = 10 -4 Tesla Technical Research lab. 7
철(Fe)의 자화특성 • Magnetic easy direction <100> > <111> GOSS Texture Technical Research lab. 8
자구(Magnetic domain) 방향성전기강판의 180 o자구 Domain wall 자화과정의 Domain 배열 용어비교 : Grain, Domain Technical Research lab. 9

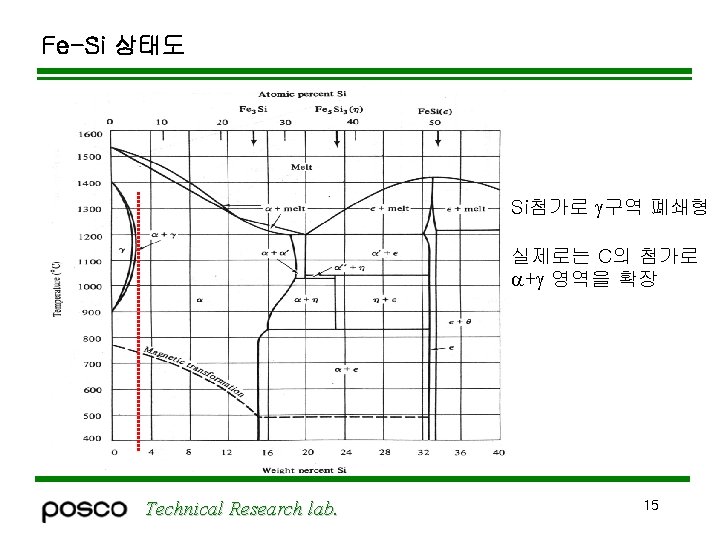

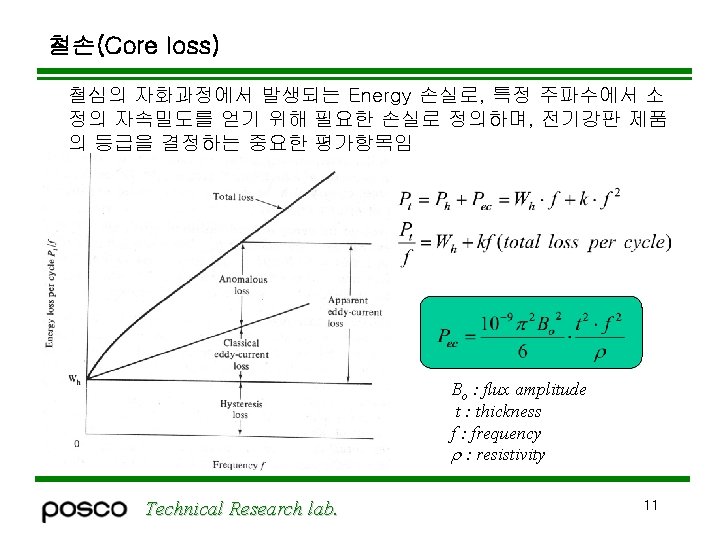

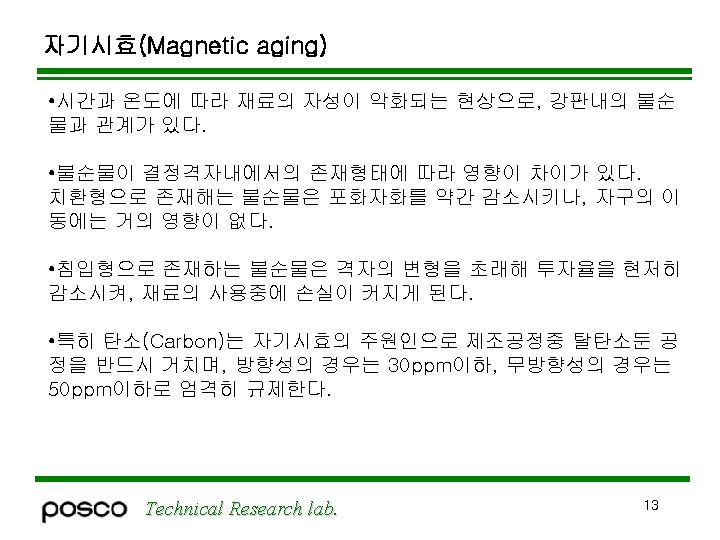

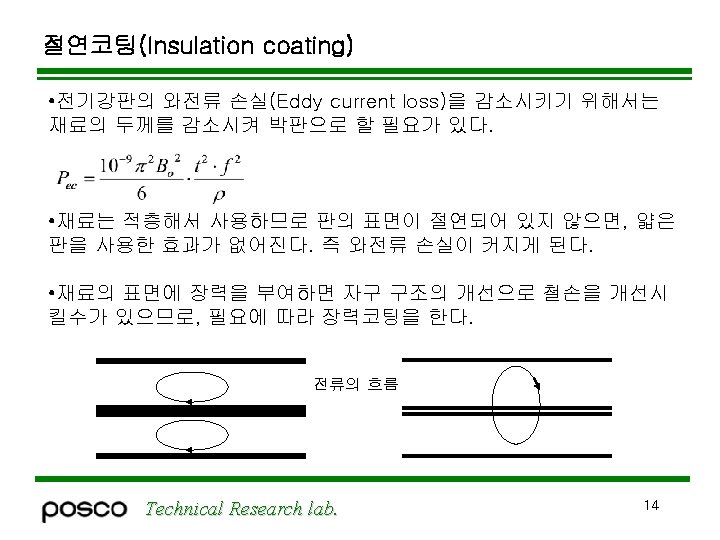

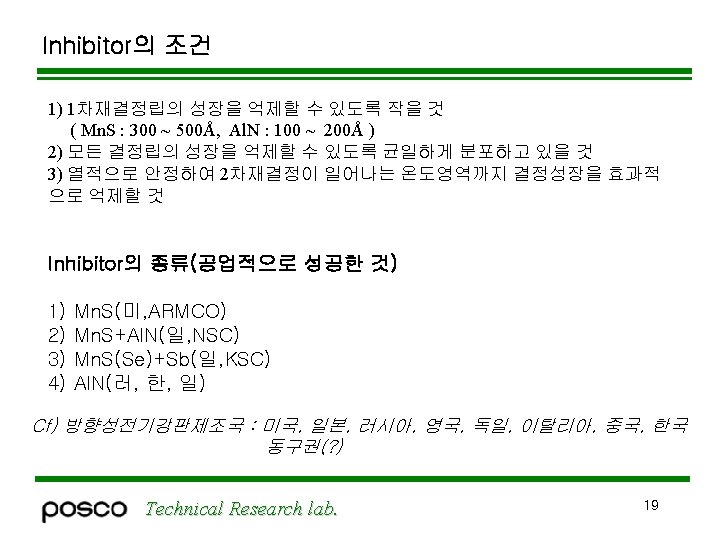

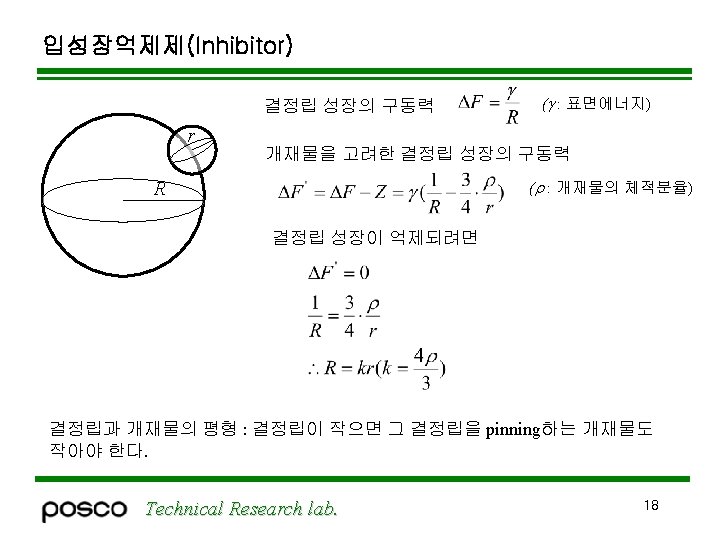

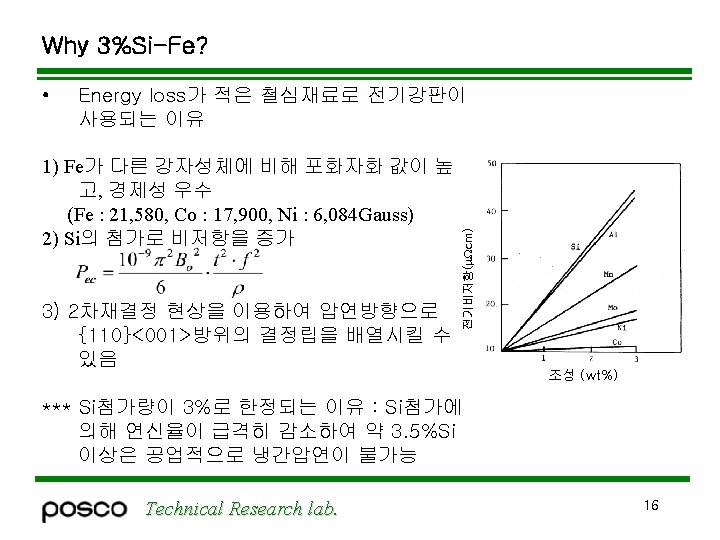

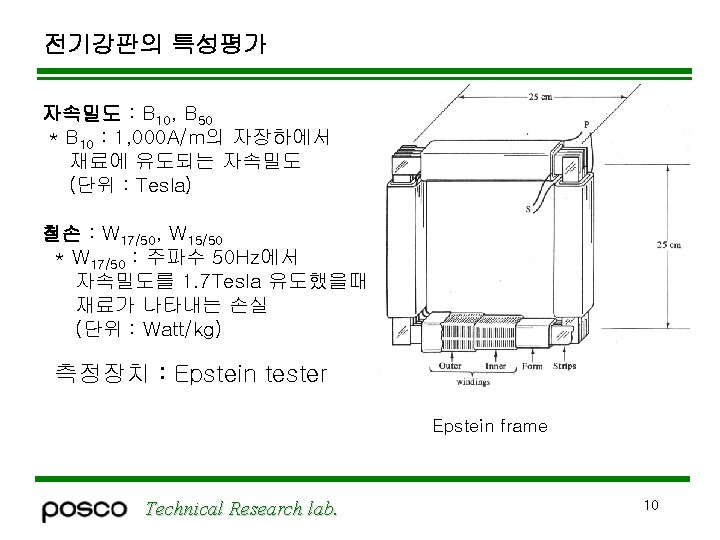

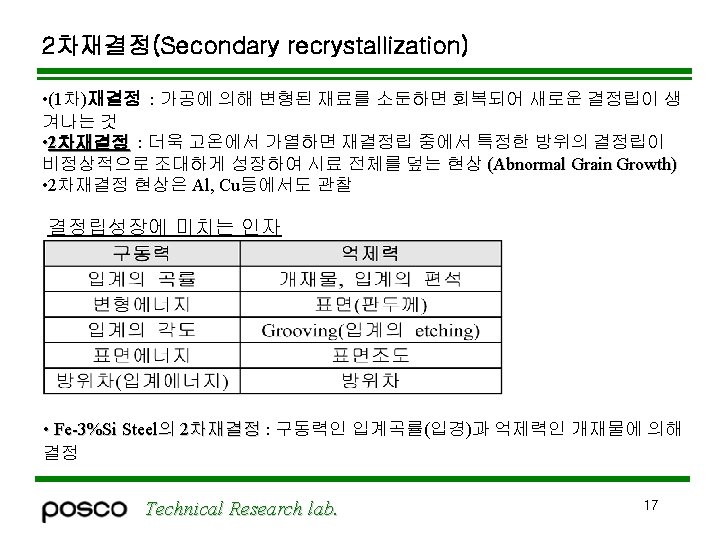

Inhibitor 형성방법 제강 열간압연 Al, N, Mn, S Inherent inhibitor : Al. N, Mn. S의 고용, 석출 석출소둔 냉간압연 탈탄소둔 Acquired inhibitor : Al, N의 확산 (N injection) 고온소둔 Technical Research lab. Slab의 저온가열 가능 20

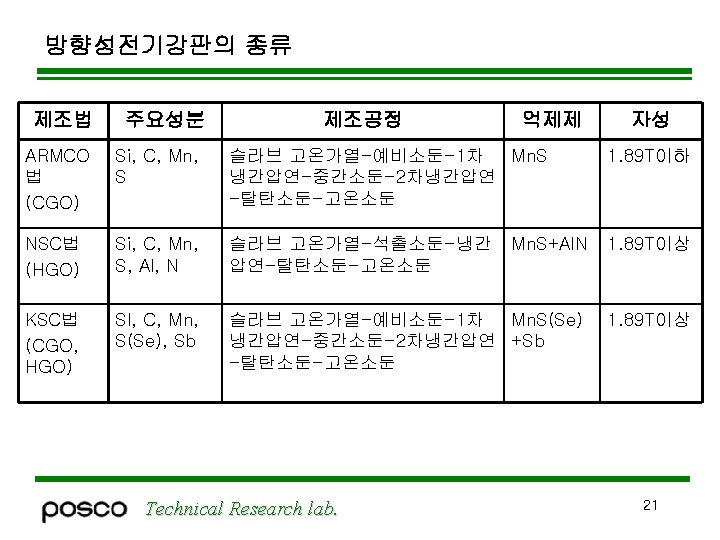

전기강판 제조공정 SRF HSM CBL APL CRM CAL 냉연 #2 ACL #1 ACL DAL NO Technical Research lab. HAL BAF GO 22
Slab의 고온가열 - Solubility Product of Al. N • log[%Al][%N]= -10, 062 / T + 2. 72 ( Iwayama & Haratani, 1980) - Solubility Product of Mn. S • log[%Mn][%S]= -10, 590 / T + 4. 092 ( Wriedt & Hu, 1976) 슬라브 가열(완전고용) - Mn. S : 1, 300℃ - Mns+Al. N : 1, 350℃ - Mn. S(Se)+Sb : 1, 320℃ Technical Research lab. 문제점 - 사용 열량이 많음(제조원가 상승) - 표면 용융 : 가열로 수명단축, 보수비 - 주상정 조대성장 : Crack유발(실수율 저하) 23
석출소둔 AP의 역할 (Hi-B) Avg. dia. of ppt. 석출물의 열적안정화 Isothermal annealing after decarburization Annealing temp. : 1, 000 o. C (a) (b) 4 min. Annealing time (a) : With precipitation annealing (b) : Without precipitation annealing Technical Research lab. 24

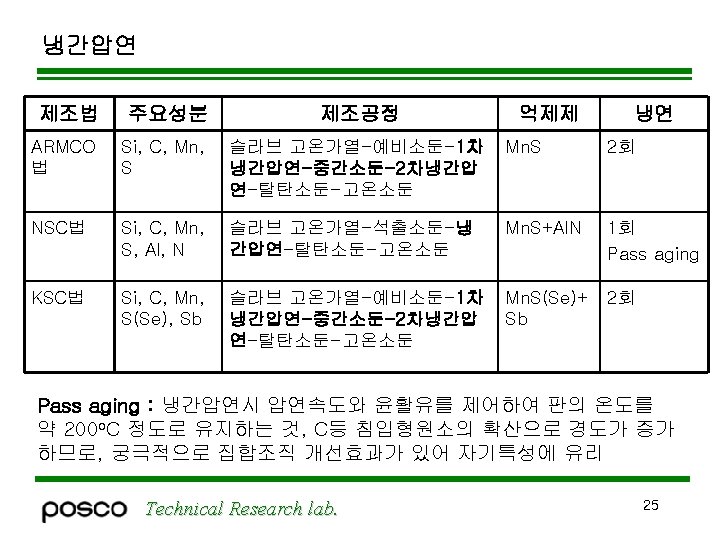

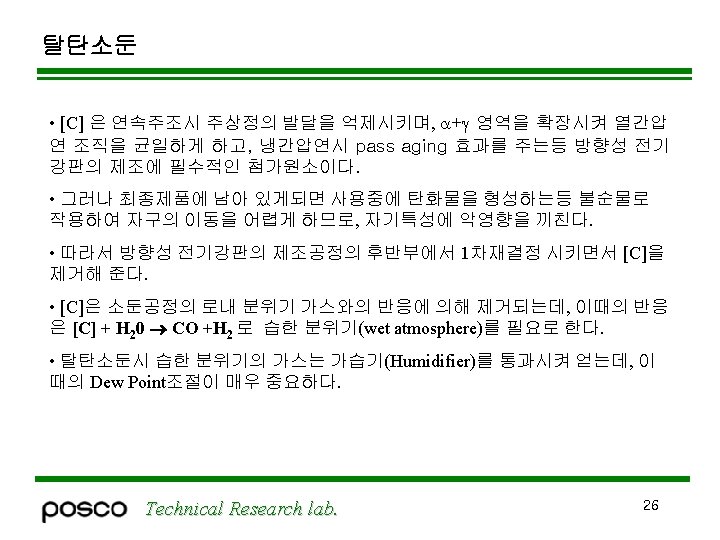

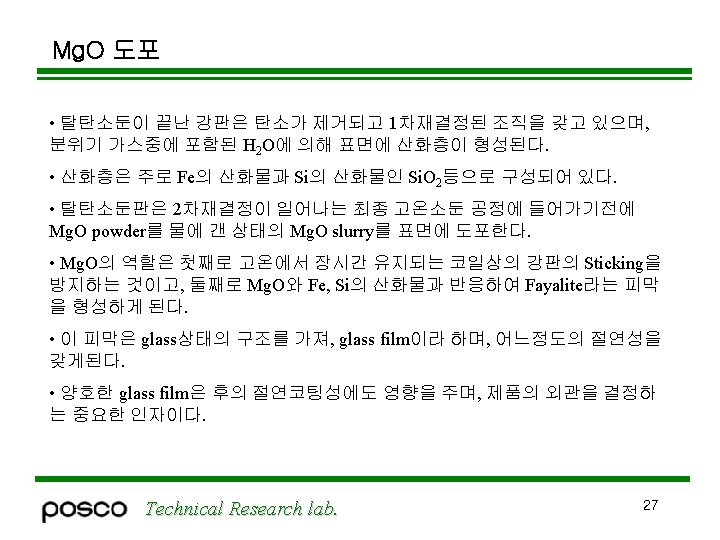

2차재결정소둔(고온소둔) 3 HAL 2 Temp. 1 1, 200 o. C Time 최고온도: 총소둔시간 : 5~6일 BAF 조건 현상 1 600~750℃ N 2+H 2 Mg. O수분제거 2 600~1, 200℃ N 2+H 2 2차재결정 발달 Glass film 형성 3 1, 200℃, H 2 불순물 제거 Technical Research lab. 28
방향성전기강판의 2차재결정조직 Technical Research lab. 29

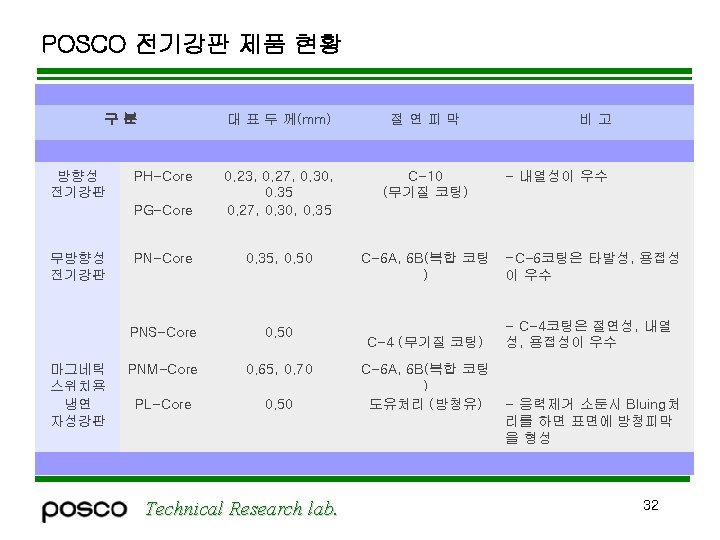

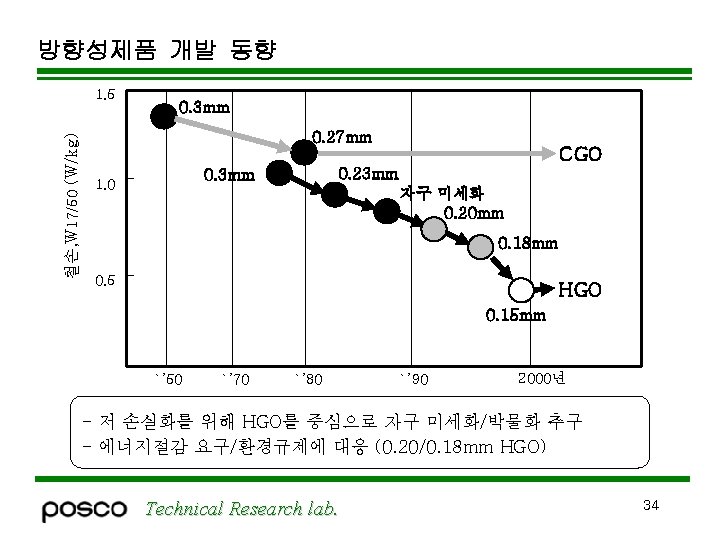

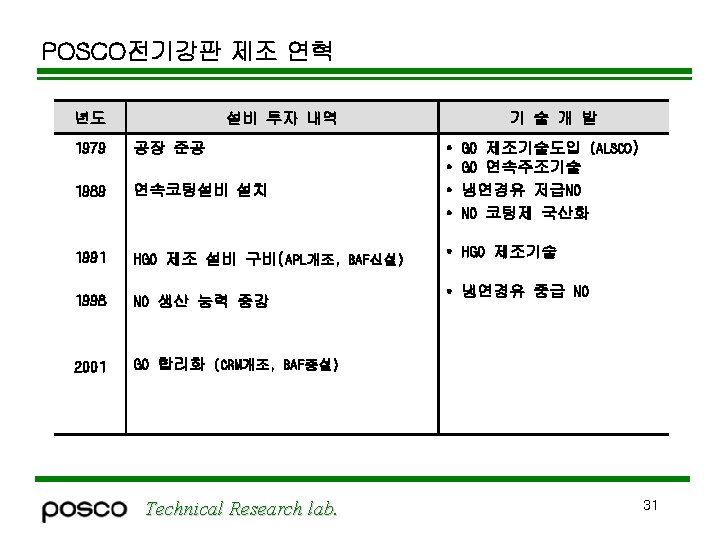

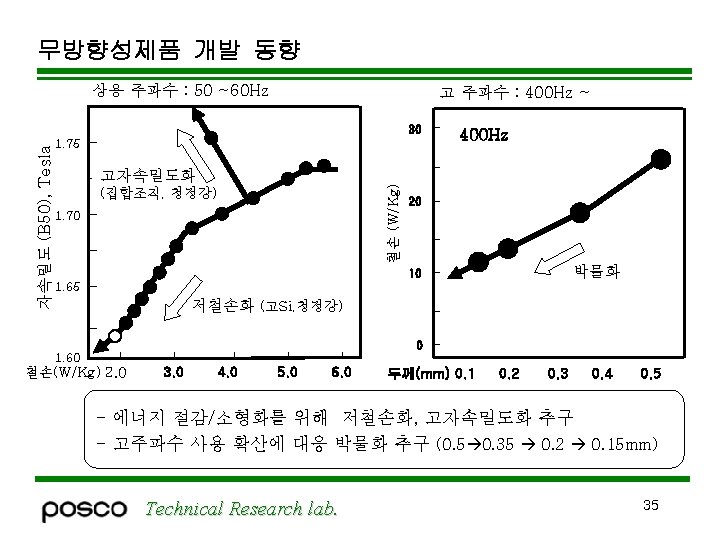

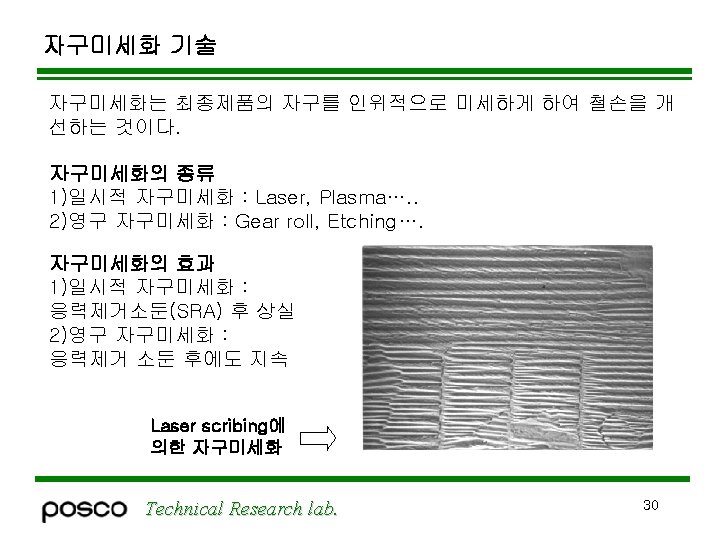

POSCO 방향성 제품 자기특성(0. 30 mmt) 강종 두께 HGO 0. 30 CGO 0. 30 등급 규격 철손(w/kg) EE ED 자속밀도(T) B 10 PH 05 30 PH 132 1. 31 0. 98 1. 89 PH 06 30 PH 139 1. 38 1. 03 1. 89 PH 07 30 PH 145 1. 44 1. 07 1. 89 PH 08 30 PH 158 1. 57 1. 17 1. 89 PG 09 30 PG 172 1. 67 1. 14 1. 81 PG 10 30 PG 185 1. 80 1. 24 1. 81 PG 11 30 PG 198 1. 92 1. 31 1. 79 PG 12 30 PG 218 2. 16 1. 48 1. 77 *EE : W 17/60, ED : W 17/50 Technical Research lab. 33
