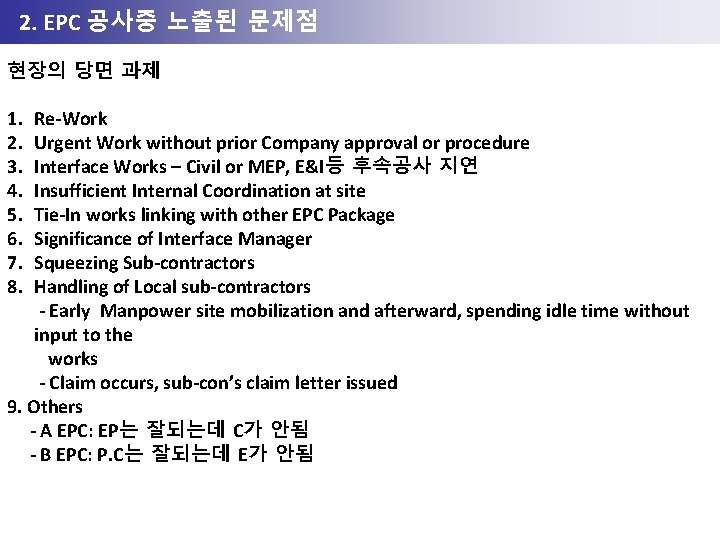

2. RRE현장 초기노출된 문제점문제점 2. EPC 공사중 현장의 당면 과제 1. Re-Work 2. Urgent Work without prior Company approval or procedure 3. Interface Works – Civil or MEP, E&I등 후속공사 지연 4. Insufficient Internal Coordination at site 5. Tie-In works linking with other EPC Package 6. Significance of Interface Manager 7. Squeezing Sub-contractors 8. Handling of Local sub-contractors - Early Manpower site mobilization and afterward, spending idle time without input to the works - Claim occurs, sub-con’s claim letter issued 9. Others - A EPC: EP는 잘되는데 C가 안됨 - B EPC: P. C는 잘되는데 E가 안됨

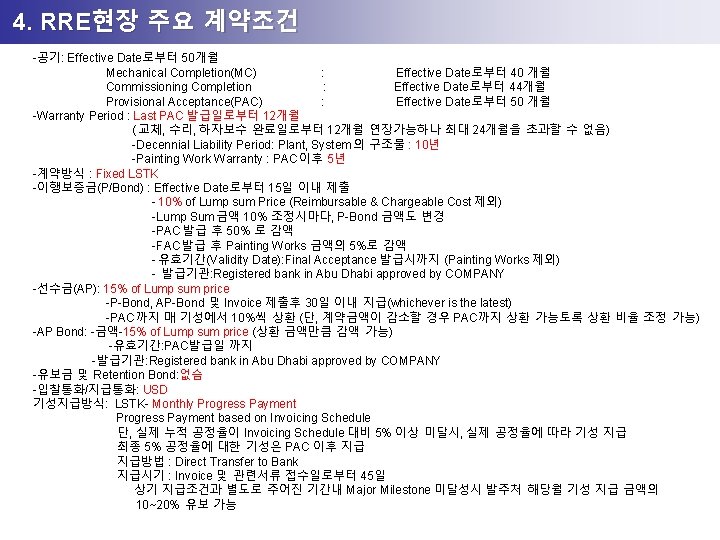

4. RRE현장 주요 계약조건 -공기: Effective Date로부터 50개월 Mechanical Completion(MC) : Effective Date로부터 40 개월 Commissioning Completion : Effective Date로부터 44개월 Provisional Acceptance(PAC) : Effective Date로부터 50 개월 -Warranty Period : Last PAC 발급일로부터 12개월 ( 교체, 수리, 하자보수 완료일로부터 12개월 연장가능하나 최대 24개월을 초과할 수 없음) -Decennial Liability Period: Plant, System의 구조물 : 10년 -Painting Work Warranty : PAC 이후 5년 -계약방식 : Fixed LSTK -이행보증금(P/Bond) : Effective Date로부터 15일 이내 제출 - 10% of Lump sum Price (Reimbursable & Chargeable Cost 제외) -Lump Sum 금액 10% 조정시마다, P-Bond 금액도 변경 -PAC 발급 후 50% 로 감액 -FAC 발급 후 Painting Works 금액의 5%로 감액 - 유효기간(Validity Date): Final Acceptance 발급시까지 (Painting Works 제외) - 발급기관: Registered bank in Abu Dhabi approved by COMPANY -선수금(AP): 15% of Lump sum price -P-Bond, AP-Bond 및 Invoice 제출후 30일 이내 지급(whichever is the latest) -PAC까지 매 기성에서 10%씩 상환 (단, 계약금액이 감소할 경우 PAC까지 상환 가능토록 상환 비율 조정 가능) -AP Bond: -금액-15% of Lump sum price (상환 금액만큼 감액 가능) -유효기간: PAC발급일 까지 -발급기관: Registered bank in Abu Dhabi approved by COMPANY -유보금 및 Retention Bond: 없슴 -입찰통화/지급통화: USD 기성지급방식: LSTK- Monthly Progress Payment Progress Payment based on Invoicing Schedule 단, 실제 누적 공정율이 Invoicing Schedule 대비 5% 이상 미달시, 실제 공정율에 따라 기성 지급 최종 5% 공정율에 대한 기성은 PAC 이후 지급 지급방법 : Direct Transfer to Bank 지급시기 : Invoice 및 관련서류 접수일로부터 45일 상기 지급조건과 별도로 주어진 기간내 Major Milestone 미달성시 발주처 해당월 기성 지급 금액의 10~20% 유보 가능

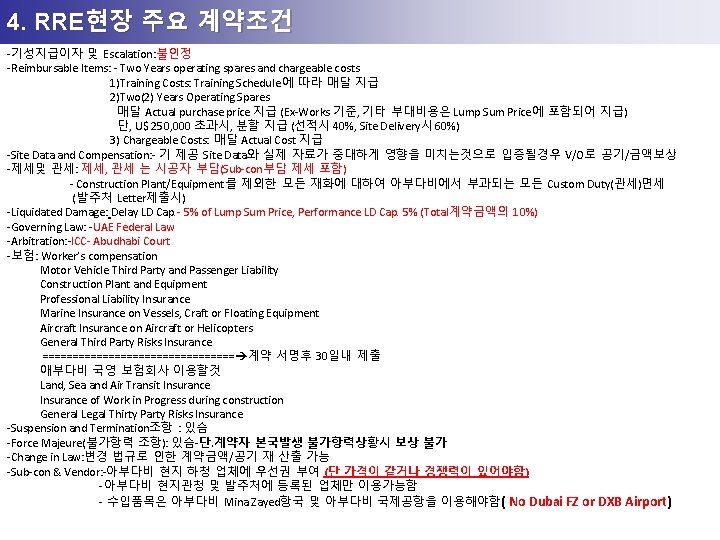

4. RRE현장 주요 계약조건 -기성지급이자 및 Escalation: 불인정 -Reimbursable Items: - Two Years operating spares and chargeable costs 1)Training Costs: Training Schedule 에 따라 매달 지급 2)Two(2) Years Operating Spares 매달 Actual purchase price 지급 (Ex-Works 기준, 기타 부대비용은 Lump Sum Price에 포함되어 지급) 단, U$ 250, 000 초과시, 분할 지급 (선적시 40%, Site Delivery시 60%) 3) Chargeable Costs: 매달 Actual Cost 지급 -Site Data and Compensation: - 기 제공 Site Data와 실제 자료가 중대하게 영향을 미치는것으로 입증될경우 V/O로 공기/금액보상 -제세및 관세: 제세, 관세 는 시공자 부담(Sub-con부담 제세 포함) - Construction Plant/Equipment를 제외한 모든 재화에 대하여 아부다비에서 부과되는 모든 Custom Duty(관세)면세 (발주처 Letter제출시) -Liquidated Damage: Delay LD Cap. - 5% of Lump Sum Price, Performance LD Cap. 5% (Total계약금액의 10%) -Governing Law: -UAE Federal Law -Arbitration: -ICC- Abudhabi Court -보험: Worker’s compensation Motor Vehicle Third Party and Passenger Liability Construction Plant and Equipment Professional Liability Insurance Marine Insurance on Vessels, Craft or Floating Equipment Aircraft Insurance on Aircraft or Helicopters General Third Party Risks Insurance ================ 계약 서명후 30일내 제출 애부다비 국영 보험회사 이용할것 Land, Sea and Air Transit Insurance of Work in Progress during construction General Legal Thirty Party Risks Insurance -Suspension and Termination조항 : 있슴 -Force Majeure(불가항력 조항): 있슴-단. 계약자 본국발생 불가항력상황시 보상 불가 -Change in Law: 변경 법규로 인한 계약금액/공기 재 산출 가능 -Sub-con & Vendor: -아부다비 현지 하청 업체에 우선권 부여 (단 가격이 같거나 경쟁력이 있어야함) - 아부다비 현지관청 및 발주처에 등록된 업체만 이용가능함 - 수입품목은 아부다비 Mina Zayed항국 및 아부다비 국제공항을 이용해야함( No Dubai FZ or DXB Airport)

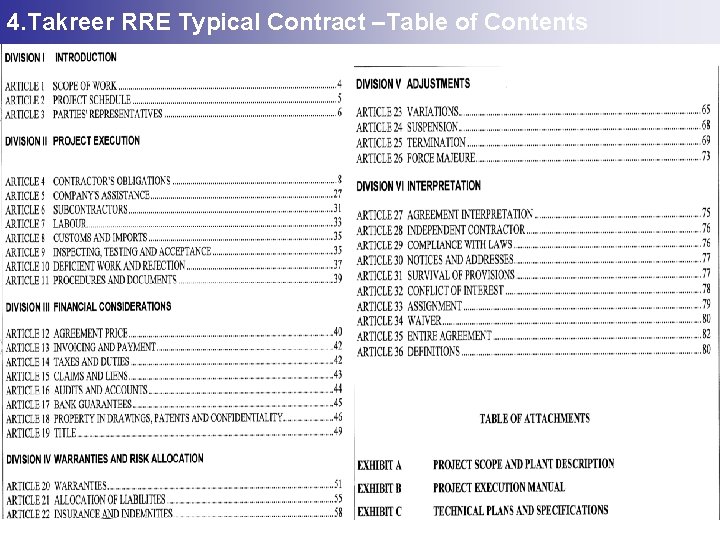

4. Takreer RRE Typical Contract –Table of Contents

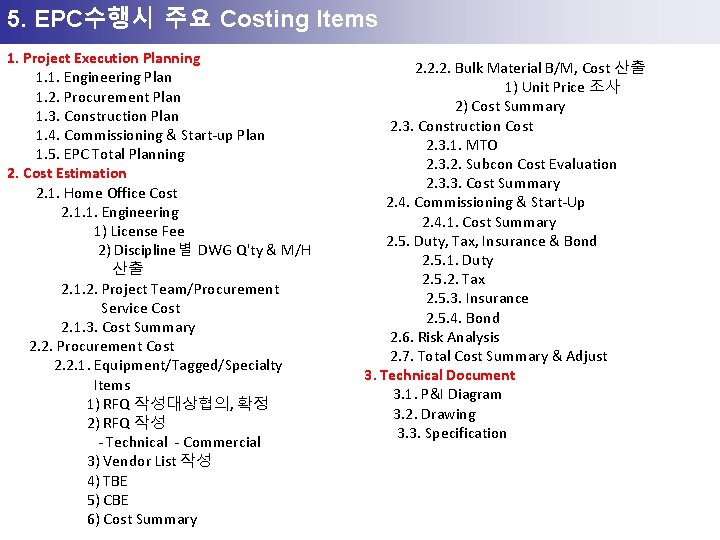

5. EPC수행시 주요 Costing Items 1. Project Execution Planning 1. 1. Engineering Plan 1. 2. Procurement Plan 1. 3. Construction Plan 1. 4. Commissioning & Start-up Plan 1. 5. EPC Total Planning 2. Cost Estimation 2. 1. Home Office Cost 2. 1. 1. Engineering 1) License Fee 2) Discipline별 DWG Q'ty & M/H 산출 2. 1. 2. Project Team/Procurement Service Cost 2. 1. 3. Cost Summary 2. 2. Procurement Cost 2. 2. 1. Equipment/Tagged/Specialty Items 1) RFQ 작성대상협의, 확정 2) RFQ 작성 - Technical - Commercial 3) Vendor List 작성 4) TBE 5) CBE 6) Cost Summary 2. 2. 2. Bulk Material B/M, Cost 산출 1) Unit Price 조사 2) Cost Summary 2. 3. Construction Cost 2. 3. 1. MTO 2. 3. 2. Subcon Cost Evaluation 2. 3. 3. Cost Summary 2. 4. Commissioning & Start-Up 2. 4. 1. Cost Summary 2. 5. Duty, Tax, Insurance & Bond 2. 5. 1. Duty 2. 5. 2. Tax 2. 5. 3. Insurance 2. 5. 4. Bond 2. 6. Risk Analysis 2. 7. Total Cost Summary & Adjust 3. Technical Document 3. 1. P&I Diagram 3. 2. Drawing 3. 3. Specification

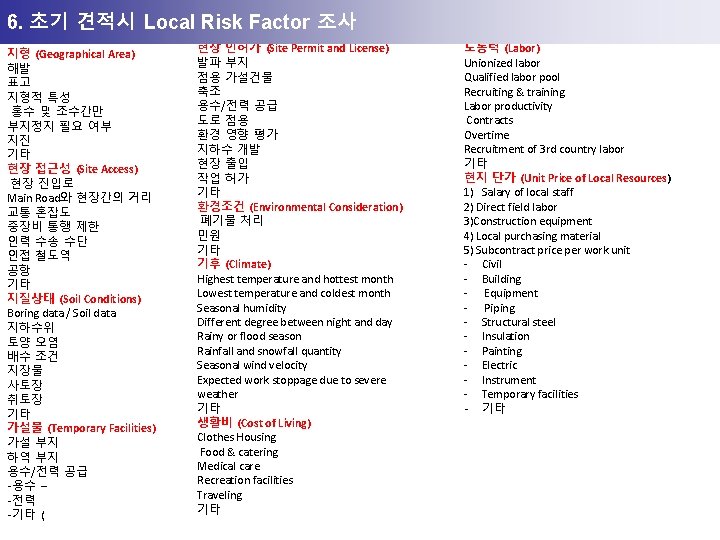

6. 초기 견적시 Local Risk Factor 조사 지형 (Geographical Area) 해발 표고 지형적 특성 홍수 및 조수간만 부지정지 필요 여부 지진 기타 현장 접근성 (Site Access) 현장 진입로 Main Road와 현장간의 거리 교통 혼잡도 중장비 통행 제한 인력 수송 수단 인접 철도역 공항 기타 지질상태 (Soil Conditions) Boring data / Soil data 지하수위 토양 오염 배수 조건 지장물 사토장 취토장 기타 가설물 (Temporary Facilities) 가설 부지 하역 부지 용수/전력 공급 -용수 – -전력 -기타 ( 현장 인허가 (Site Permit and License) 발파 부지 점용 가설건물 축조 용수/전력 공급 도로 점용 환경 영향 평가 지하수 개발 현장 출입 작업 허가 기타 환경조건 (Environmental Consideration) 폐기물 처리 민원 기타 기후 (Climate) Highest temperature and hottest month Lowest temperature and coldest month Seasonal humidity Different degree between night and day Rainy or flood season Rainfall and snowfall quantity Seasonal wind velocity Expected work stoppage due to severe weather 기타 생활비 (Cost of Living) Clothes Housing Food & catering Medical care Recreation facilities Traveling 기타 노동력 (Labor) Unionized labor Qualified labor pool Recruiting & training Labor productivity Contracts Overtime Recruitment of 3 rd country labor 기타 현지 단가 (Unit Price of Local Resources) 1) Salary of local staff 2) Direct field labor 3)Construction equipment 4) Local purchasing material 5) Subcontract price per work unit - Civil - Building - Equipment - Piping - Structural steel - Insulation - Painting - Electric - Instrument - Temporary facilities - 기타

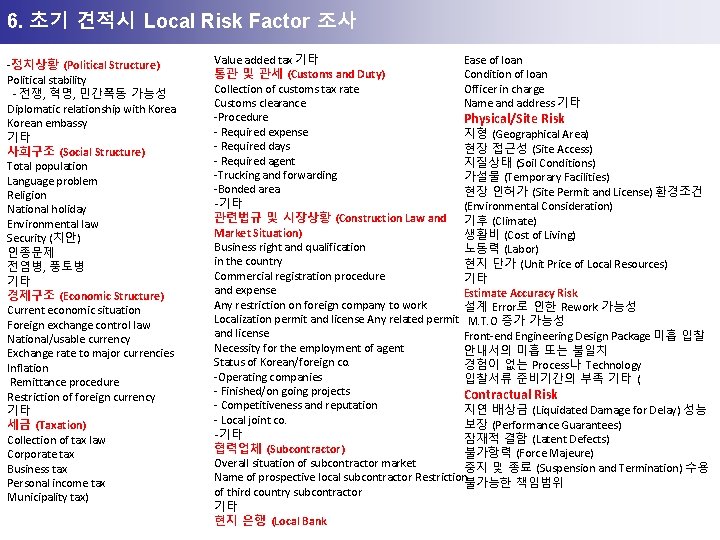

6. 초기 견적시 Local Risk Factor 조사 -정치상황 (Political Structure) Political stability - 전쟁, 혁명, 민간폭동 가능성 Diplomatic relationship with Korean embassy 기타 사회구조 (Social Structure) Total population Language problem Religion National holiday Environmental law Security (치안) 인종문제 전염병, 풍토병 기타 경제구조 (Economic Structure) Current economic situation Foreign exchange control law National/usable currency Exchange rate to major currencies Inflation Remittance procedure Restriction of foreign currency 기타 세금 (Taxation) Collection of tax law Corporate tax Business tax Personal income tax Municipality tax) Value added tax 기타 Ease of loan 통관 및 관세 (Customs and Duty) Condition of loan Collection of customs tax rate Officer in charge Customs clearance Name and address 기타 -Procedure Physical/Site Risk - Required expense 지형 (Geographical Area) - Required days 현장 접근성 (Site Access) - Required agent 지질상태 (Soil Conditions) -Trucking and forwarding 가설물 (Temporary Facilities) -Bonded area 현장 인허가 (Site Permit and License) 환경조건 -기타 (Environmental Consideration) 관련법규 및 시장상황 (Construction Law and 기후 (Climate) Market Situation) 생활비 (Cost of Living) Business right and qualification 노동력 (Labor) in the country 현지 단가 (Unit Price of Local Resources) Commercial registration procedure 기타 and expense Estimate Accuracy Risk Any restriction on foreign company to work 설계 Error로 인한 Rework 가능성 Localization permit and license Any related permit M. T. O 증가 가능성 and license Front-end Engineering Design Package 미흡 입찰 Necessity for the employment of agent 안내서의 미흡 또는 불일치 Status of Korean/foreign co. 경험이 없는 Process나 Technology -Operating companies 입찰서류 준비기간의 부족 기타 ( - Finished/on going projects Contractual Risk - Competitiveness and reputation 지연 배상금 (Liquidated Damage for Delay) 성능 - Local joint co. 보장 (Performance Guarantees) -기타 잠재적 결함 (Latent Defects) 협력업체 (Subcontractor) 불가항력 (Force Majeure) Overall situation of subcontractor market 중지 및 종료 (Suspension and Termination) 수용 Name of prospective local subcontractor Restriction 불가능한 책임범위 of third country subcontractor 기타 현지 은행 (Local Bank

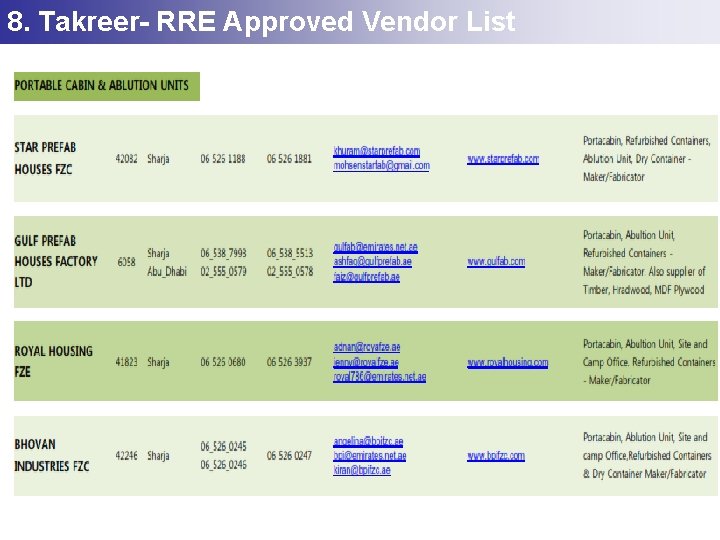

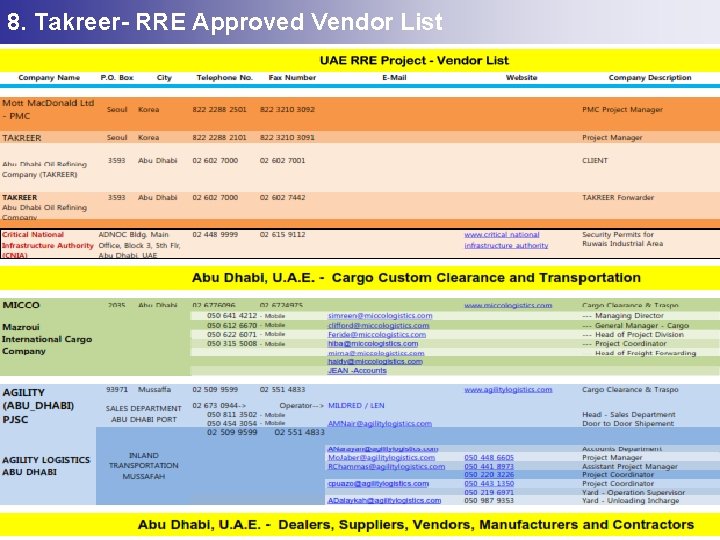

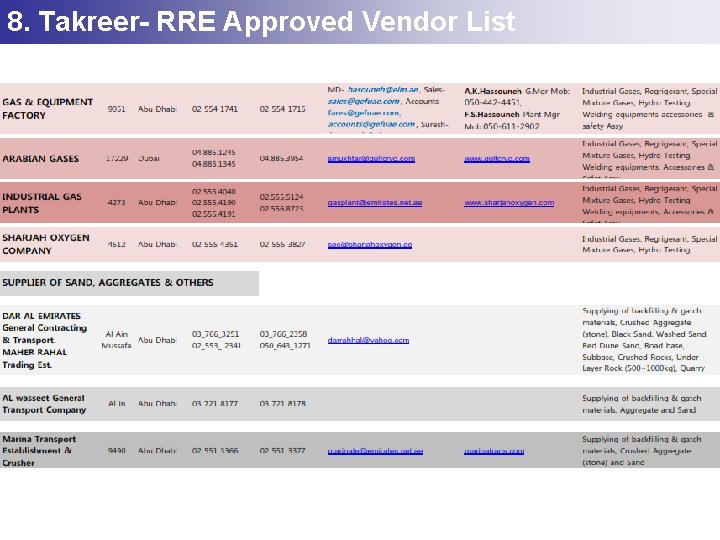

8. Takreer- RRE Approved Vendor List

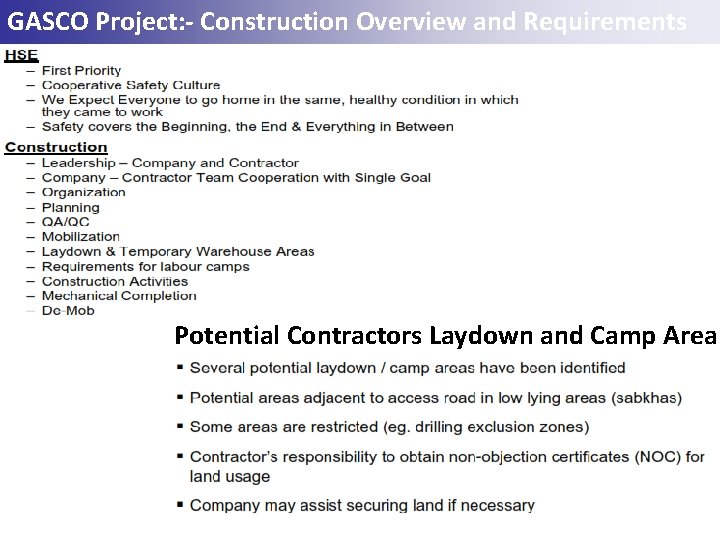

GASCO Project: - Construction Overview and Requirements Potential Contractors Laydown and Camp Area

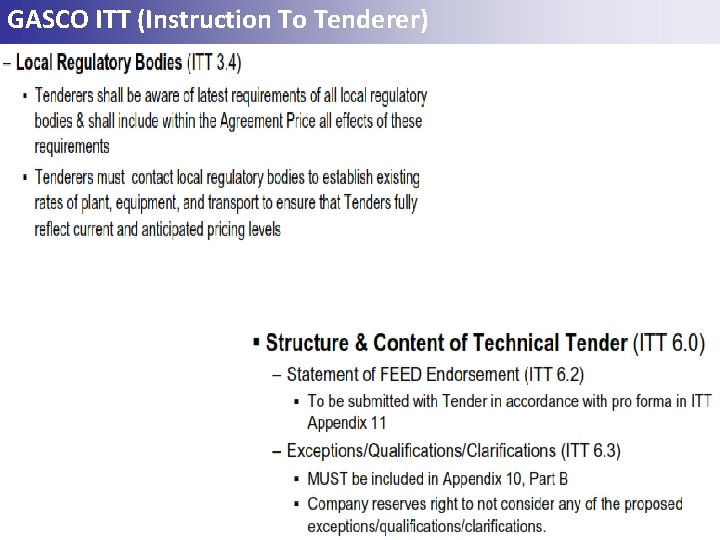

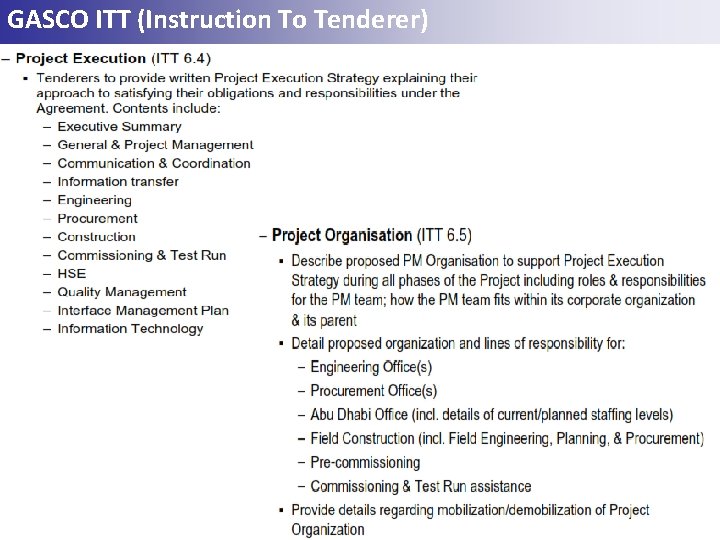

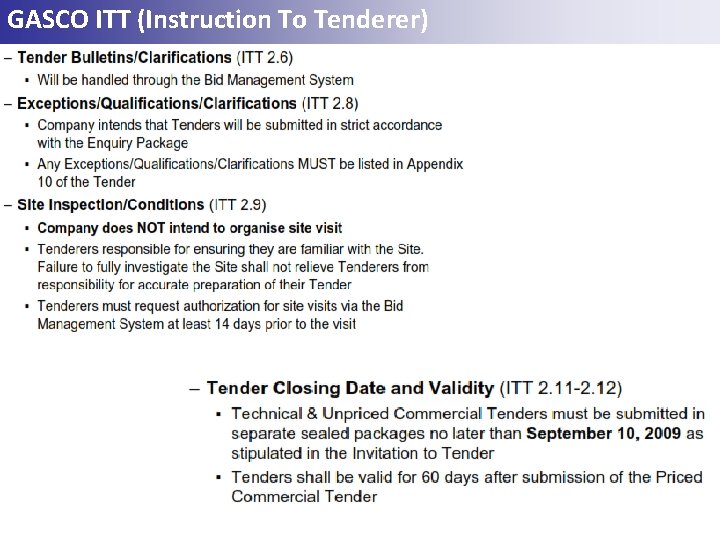

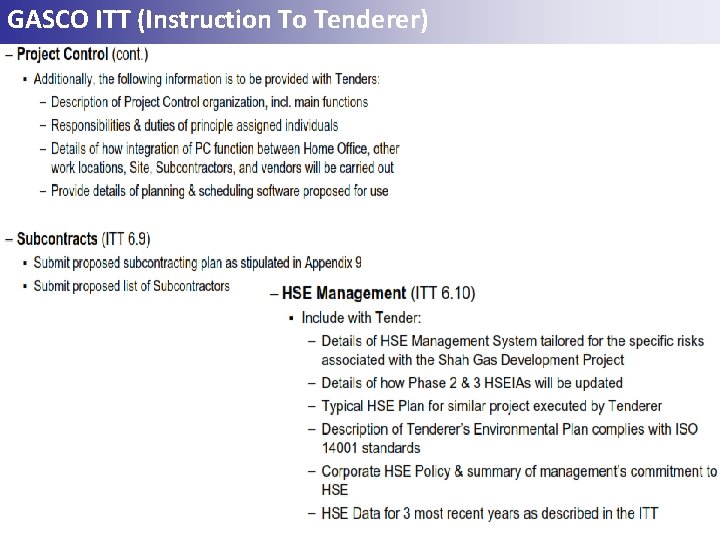

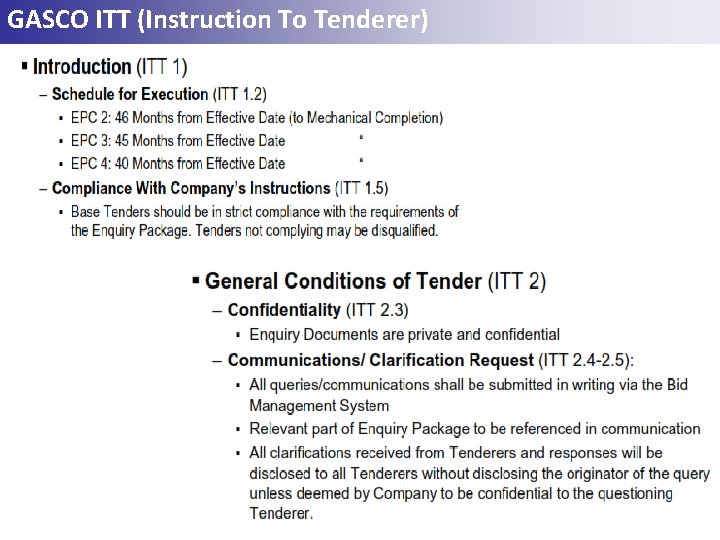

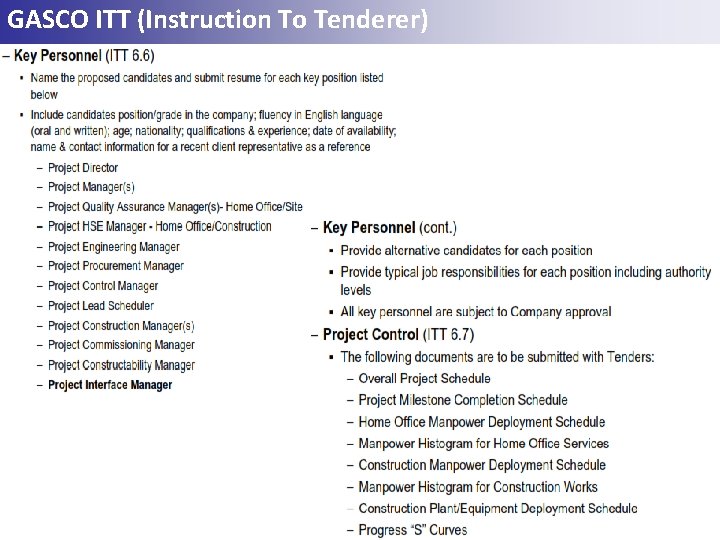

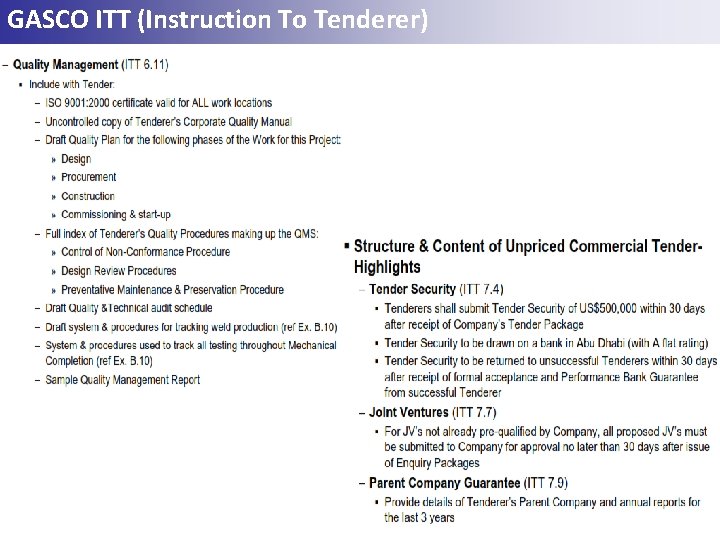

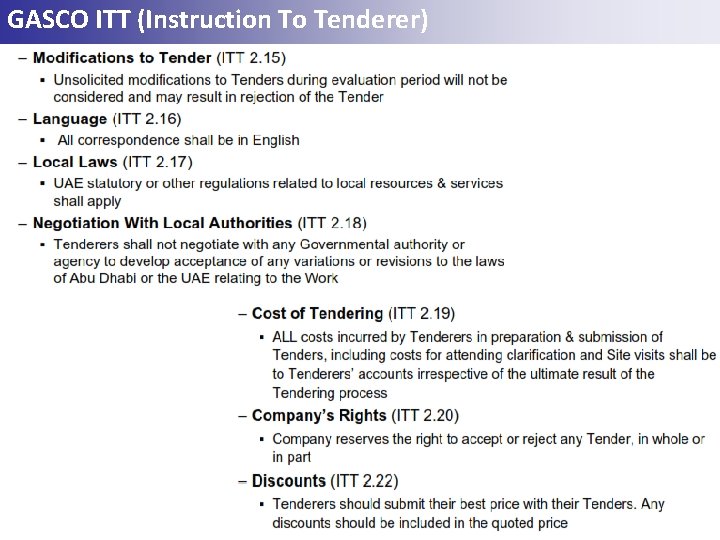

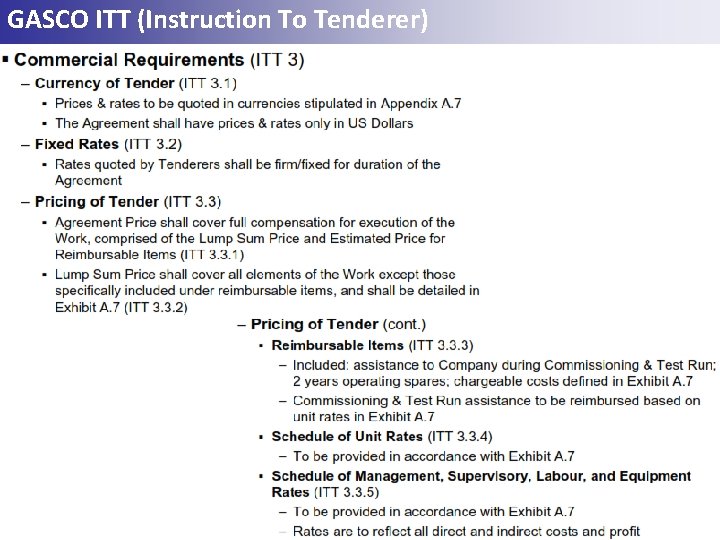

GASCO ITT (Instruction To Tenderer)
