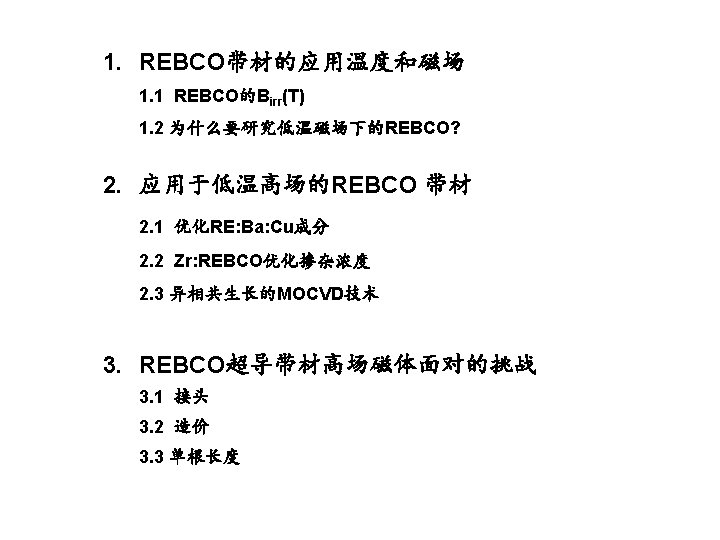

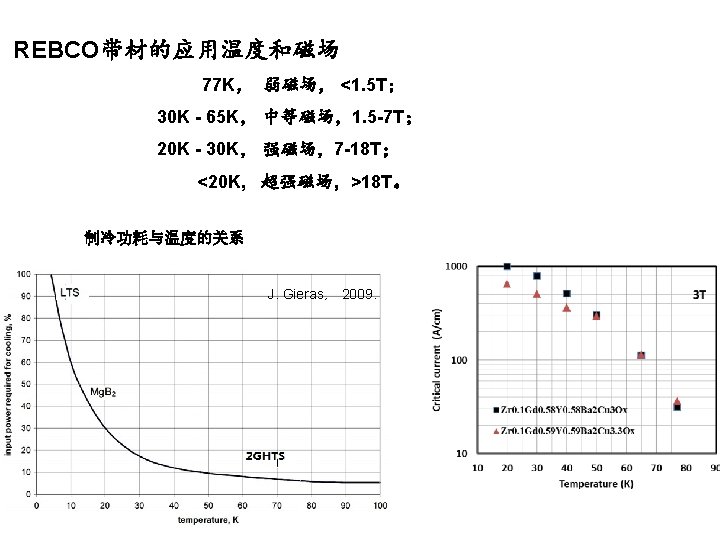

2 REBCO 2 1 30 K 77 K

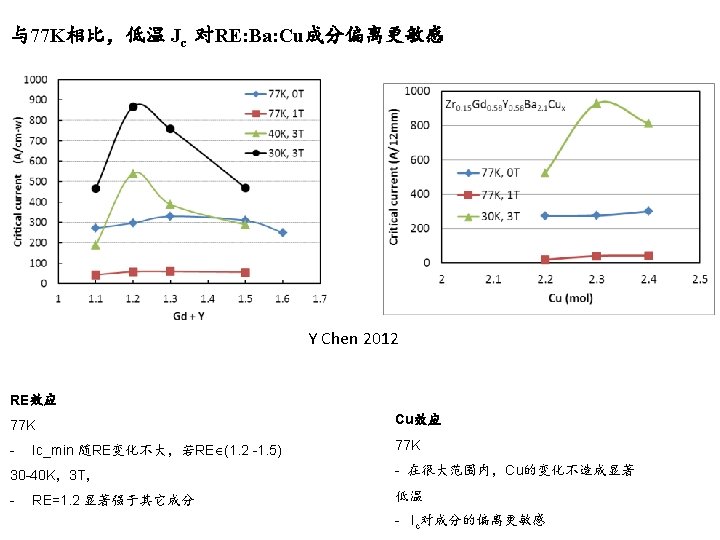

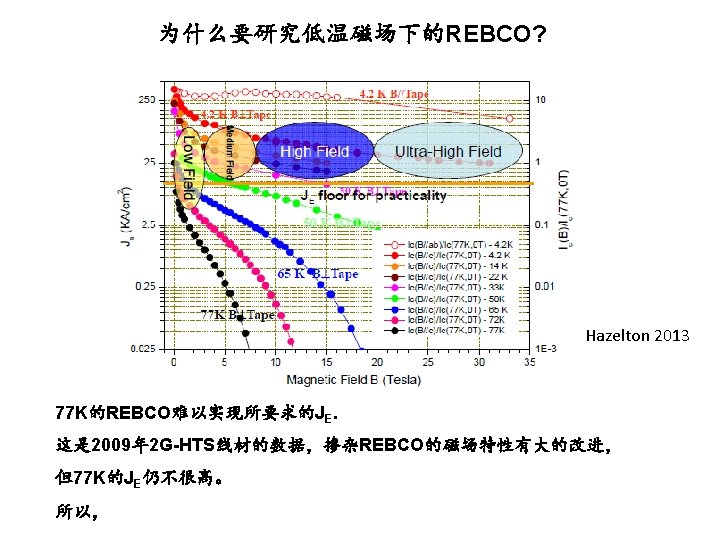

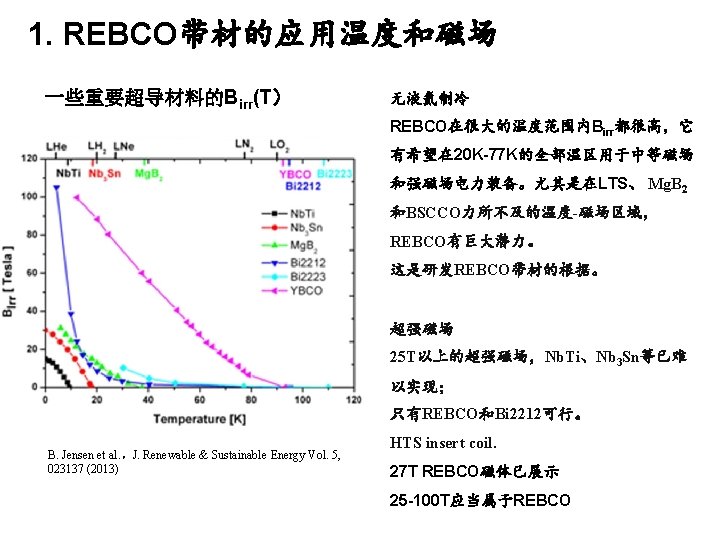

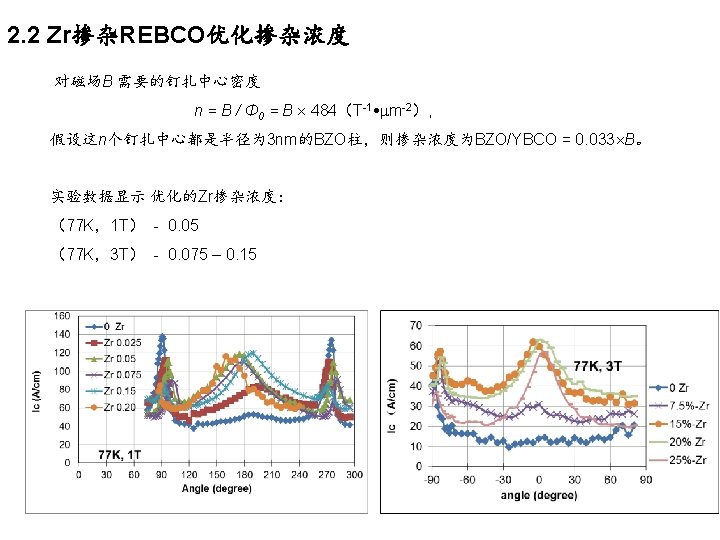

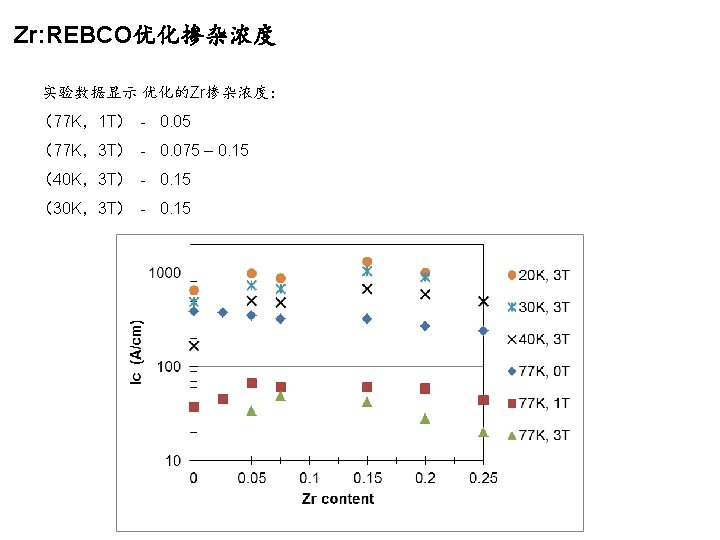

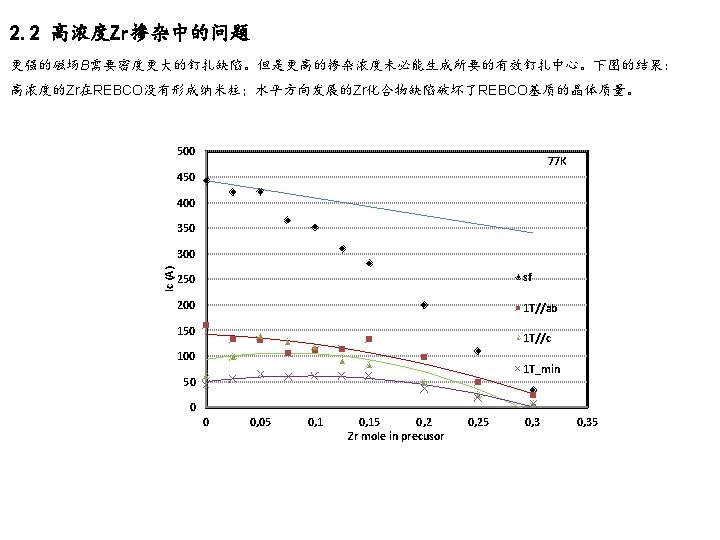

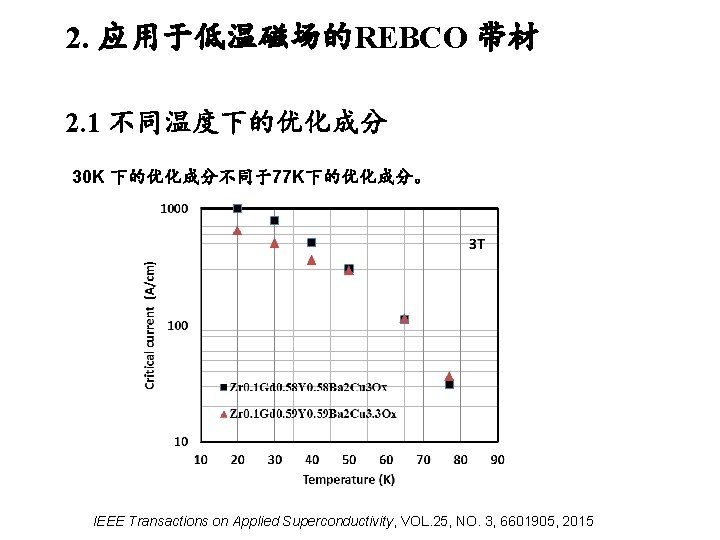

2. 应用于低温磁场的REBCO 带材 2. 1 不同温度下的优化成分 30 K 下的优化成分不同于77 K下的优化成分。 IEEE Transactions on Applied Superconductivity, VOL. 25, NO. 3, 6601905, 2015

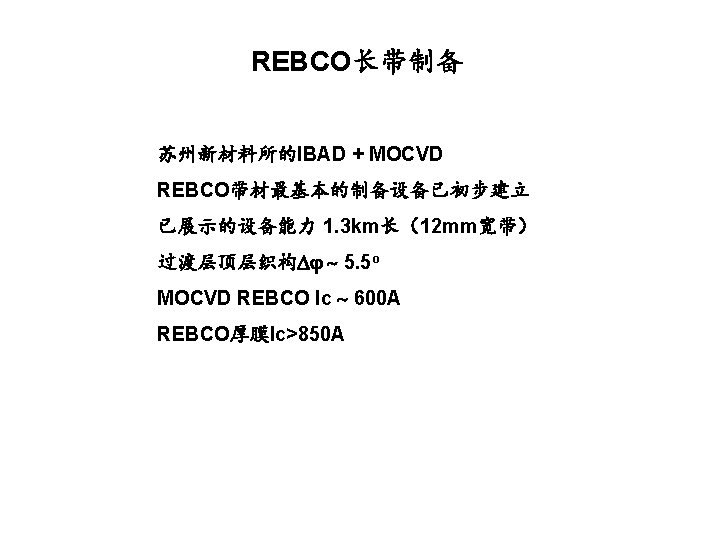

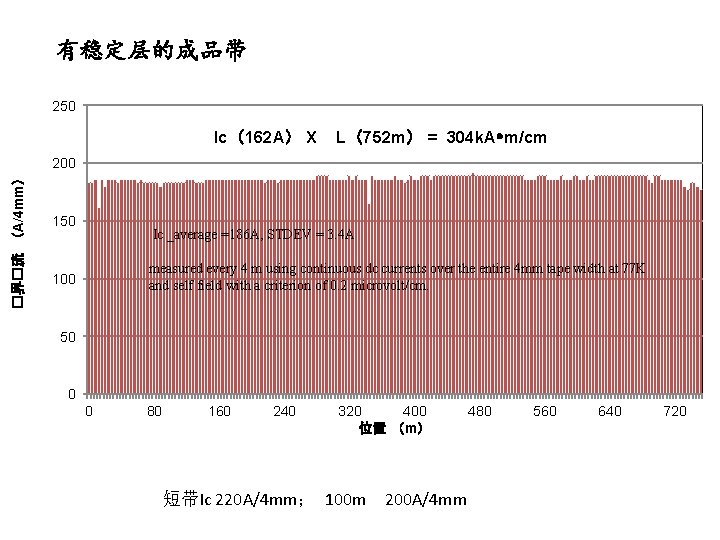

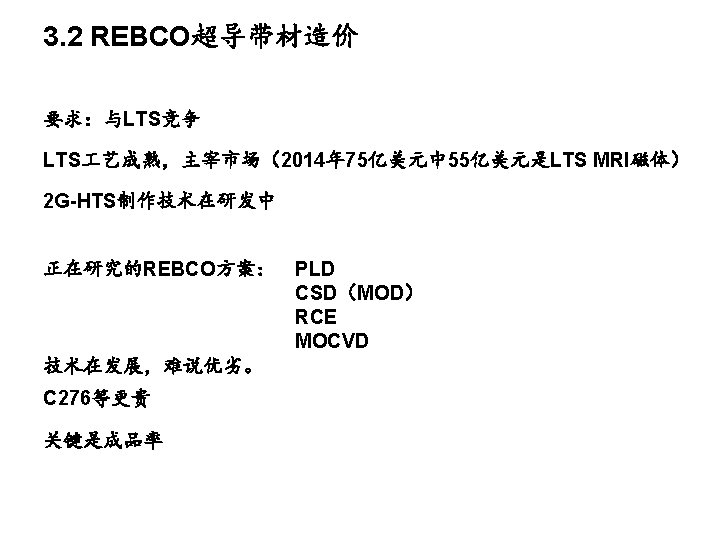

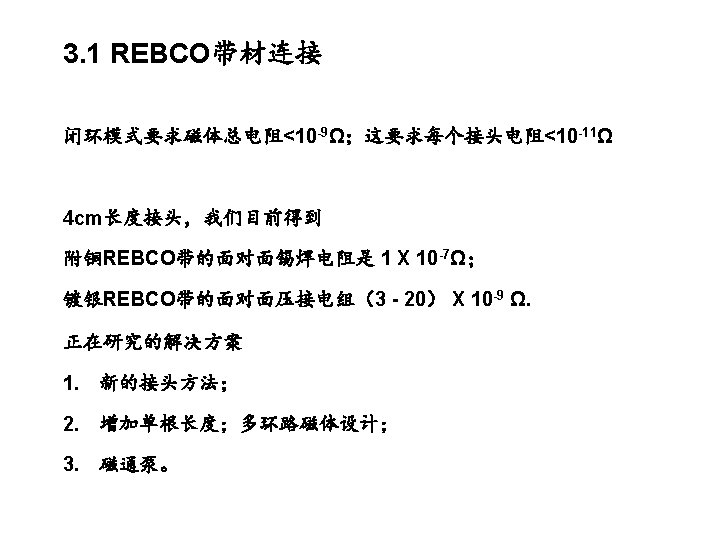

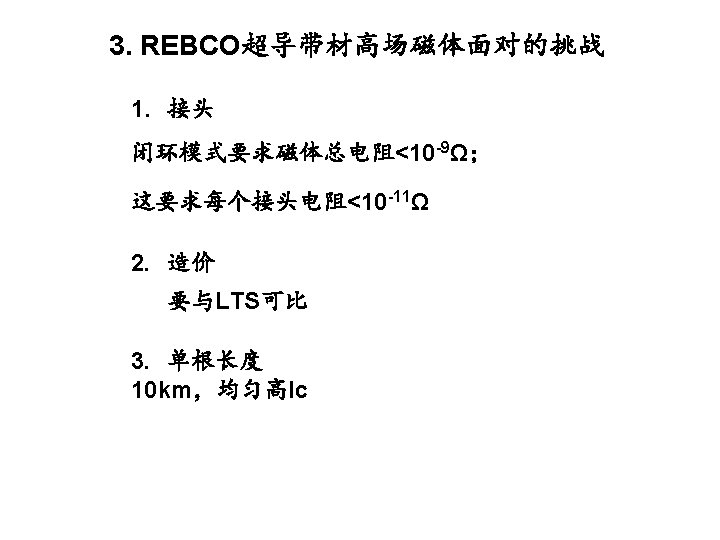

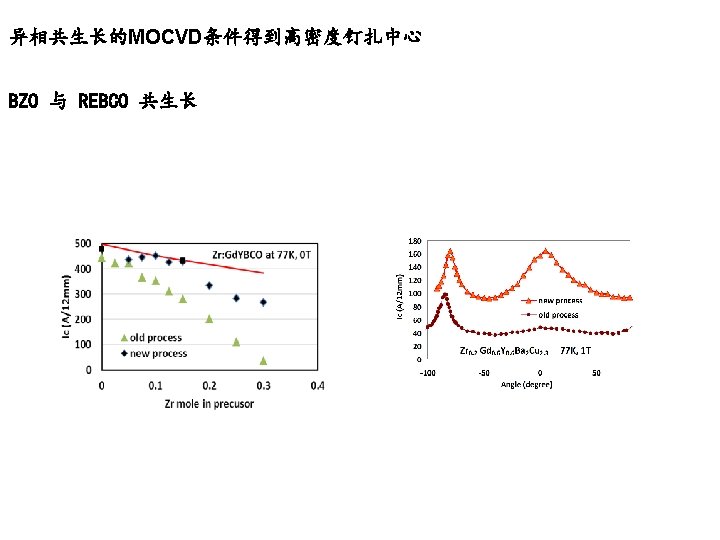

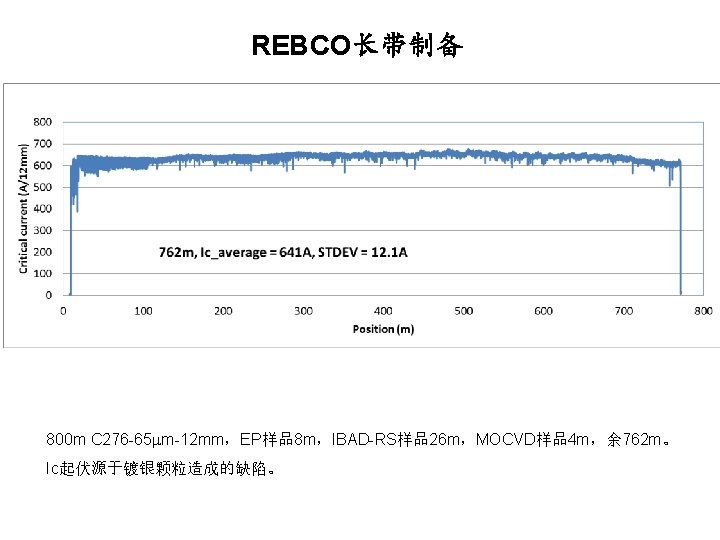

有稳定层的成品带 250 Ic（162 A） X L（752 m） = 304 k. A m/cm �界�流 （A/4 mm） 200 150 Ic _average =186 A, STDEV = 3. 4 A measured every 4 m using continuous dc currents over the entire 4 mm tape width at 77 K and self field with a criterion of 0. 2 microvolt/cm. 100 50 0 0 80 160 240 320 400 位置 （m） 短带Ic 220 A/4 mm； 100 m 200 A/4 mm 480 560 640 720
