2. GELOMBANG MIKRO

Gelombang RADAR/Mikro Gelombang radar disebut juga gelombang mikro termasuk dalam gelombang radio dengan frekwensi paling tinggi bisa mencapai 3. 109 Hz.

RADAR dapat mendeteksi adanya benda

3. INFRA MERAH

Sinar Inframerah Sinar inframerah mempunyai daerah frekwensi antara 1011 Hz – 1014 Hz. Sinar ini dihasilkan oleh getaran-getaran elektron dalam bahan

4. CAHAYA TAMPAK

Cahaya Tampak Spektrum optik (cahaya atau spektrum tampak) adalah bagian dari spektrum elektromagnetik yang terlihat bagi mata manusia. Tidak ada batasan yang tepat dari spektrum optik; mata normal manusia akan dapat menerima panjang gelombang dari 400 nm sampai 700 nm meskipun beberapa orang dapat menerima panjang gelombang dari 380 sampai 780 nm. Sebuah mata yang telah beradatasi-cahaya biasanya memiliki sensitivitas maksimum di sekitar 555 nm, di wilayah kuning dari spektrum optik.

Warna-warna cahaya tampak Sinar putih dilewatpan pada prisma

5. ULTRA VIOLET

Sinar Ultraviolet (UV) Sinar ultraungu (ultraviolet) adalah gelombang elektro-magnetik yang memiliki panjang gelombang lebih pendek dari sinar tampak, namun lebih panjang dari sinar-x. Sinar UV mempunyai frekwensi antara 1015 Hz hingga 1016 Hz juga disebut "Gelombang Pendek" (Short Wave). Beberapa hewan, termasuk burung, reptil, dan serangga seperti lebah dapat melihat hingga mencapai "hampir UV". Banyak buahan, bunga dan benih terlihat lebih jelas di latar belakang dalam panjang gelombang UV dibandingkan dengan penglihatan warna manusia.

6. SINAR - X

Sinar - X Sinar-X adalah satu bentuk dari radiasi elektromagnetik dengan panjang gelombang berkisar antara 10 nm ke 100 pm (dengan frekuensi antara 1016 Hz sampai 1020 Hz). Sinar-X umumnya digunakan dalam diagnosis gambar medis dan Kristalografi sinar-X. Sinar-X adalah bentuk dari radiasi ion dapat berbahaya.

Sebuah foto sinar-X (radiograf) diambil oleh Rontgen

7. SINAR - GAMMA

Sinar Gamma ( ) Sinar gamma mempunyai frekwensi antara 1020 Hz sampai 1025 Hz atau panjang gelombang antara 10 -15 cm sampai 10 -10 cm. Sinar gamma dihasilkan oleh atom-atom yang tidak stabil yaitu pada proses reaksi inti.

Energi Gelombang Elektromagnet Hubungan antara kuat medan listrik dg medan magnetik : Dengan : Em, Bm = nilai max amplitudo medan listrik dan magnetik c = cepat rambat cahaya

Rapat Energi Listrik dan Magnetik Rapat energi listrik dan magnetik dinyatakan dengan : Dengan : ue = rapat energi listrik (J/m 3) ε 0 = 8, 85 x 10 -12 C 2 N-1 m-2 E = kuat medan listrik (N/C) u. B = rapat energi magnetik (J/m 3) B = besar induksi magnetik (Wb/m 2) μ 0 = 4π x 10 -7 Wb/A

Intensitas Gelombang Elektromagnet Intensitas GEM atau laju energi yg dipindahkan melalui GEM disebut pointing (S). Dengan intensitas rata-rata :

Hubungan Intensitas Gelombang dengan Energi Rata-rata Dengan menggunakan hubungan rapat energi magnetik adalah Rapat energi total adalah dan

Rapat energi total rata-rata adalah : Intensitas gelombang (laju energi rata 2 per m 2) yg dipindahkan melalui GEM sama dg rapat energi rata 2 dikalikan dengan cepat rambat cahaya. Dengan : I = intensitas radiasi (W/m 2) S = intensitas gelombang = laju energi rata 2 per m 2 (W/m 2) P = daya radiasi (W) A = luas permukaan (m 2)

Contoh Soal 1. Medan listrik maksimum di suatu titik yang berjarak 8 meter dari suatu sumber titik adalah 2, 3 V/m. Jika diketahui dan Hitunglah : a. medan magnetik maksimumnya b. intensitas rata-rata c. daya sumber

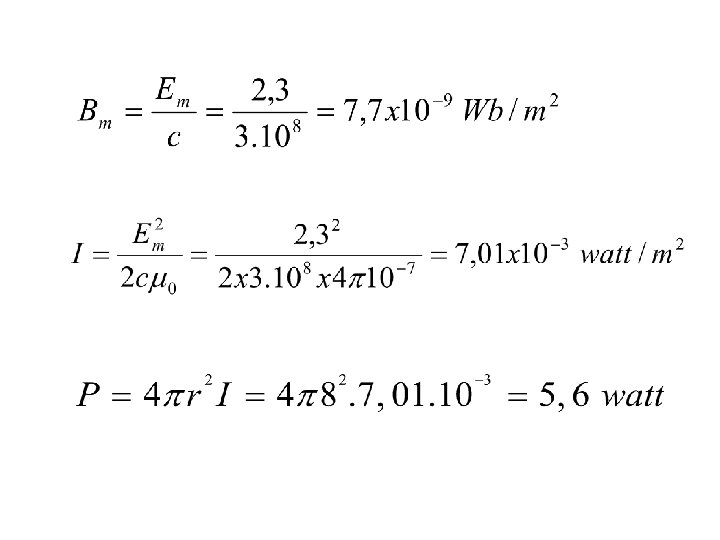

§ Jawab E = 2, 3 V/m r=8 m Daya sumber : r : jarak sumber ke titik yang dimaksud.

2. Jika program TV kita dapat ditangkap di -Centauri, bintang terdekat dari bumi. Jarak bumi ke bintang tersebut 4, 3 tahun cahaya. Jika stasiun TV di bumi mempunyai daya output 1000 k. W, hitunglah : intensitas sinyal yang diterima di -Centauri. - Centauri r

• Jawab

3. Ketika Badu berjalan menjauhi lampu jalanan sejauh 9 meter, dia mengukur intensitas cahaya disitu sebesar 0, 8 kali intensitas mula-mula. Jika tinggi lampu 6 meter, berapakah jarak Badu (mendatar) dari lampu mula-mula? y =6 m r ro x= ? 9 m

• Jawab

4. Suatu GEM yang digunakan untuk komunikasi di kapal selam mempunyai panjang gelombang 4 kali jari-jari bumi (jari-jari bumi = 6375 km). Hitung berapa frekuensi gelombang ini ! Jawab :

5. Intensitas yang diterima secara langsung dari matahari (tanpa penyerapan panas oleh atmosfir bumi) pada suatu hari terik sekitar Berapa jauh Amir harus berdiri dari suatu pemanas yang mempunyai daya 0, 9 k. W agar intensitas panas yang dirasakan Amir sama dengan intensitas matahari. Jawab :

Latihan : 1. Suatu GEM dalam vakum memiliki amplitudo medan listrik 360 V/m. Hitunglah amplitudo medan magnetiknya? 2. Sebuah sumber titik dari radiasi EM memiliki daya rata 2 keluaran P = 1000 W. Tentukan : a. Amplitudo max medan listrik Em dan medan magnetik Bm pada titik yg berjarak r = 4 m dari sumber radiasi b. Rapat energi rata-rata pada titik yg berjarak r = 4 m dari sumber radiasi

3. Sebuah sumber cahaya monokromatik memancarkan daya EM 250 W merata ke segala arah. a. Hitung rapat energi listrik rata pada jarak 1 m dari sumber b. Hitung rapat energi magnetik rata -rata pada jarak 1 m dari sumber c. Tentukan intensitas gelombang pada lokasi tsb
