2 ESO Qu es una estructura Los cuerpos
- Slides: 19
2º ESO
¿Qué es una estructura? Los cuerpos están sometidos a la acción de diferentes fuerzas y, entonces, ¿cómo consiguen no deformarse ante la acción de tales fuerzas? , gracias a su estructura. Todos los cuerpos presentan partes que les sirven de sujeción y evitan que se desmorones o se deformen en exceso. En nuestro caso esta estructura la forman los huesos, en las plantas el tallo, en una silla las patas, en un edificio las vigas y columnas. . . Todas estas partes reciben el nombre de estructuras que pueden ser naturales o artificiales. Una estructura es un conjunto de elementos capaces de soportar fuerzas con el fin de ser resistente y estable. Las fuerzas que actúan sobre una estructura se llaman cargas. Las cargas pueden ser el propio peso de la estructura, el peso de los elementos que se colocan sobre ellas, el viento, la nieve, … Estas cargas pueden ser: Fijas o permanentes. - No varían con el tiempo como el peso del cuerpo. Variables o sobrecargas. - Unas veces actúan sobre el cuerpo y otras no, como las mochilas
Cualidades de una estructura En una estructura valoramos de forma independiente, las siguientes cualidades: RESISTENCIA, ESTABILIDAD y RIGIDEZ. Estas condiciones son independientes; una estructura puede ser estable y romperse o ser resistente y no tener estabilidad.
Resistencia Una estructura es Resistente si no se rompe cuando actúan sobre ella, pesos y cargas. ¿Cómo conseguimos que una estructura sea resistente? • Utilizando materiales apropiados • Dando la forma adecuada a los elementos • Utilizando puntos de unión adecuados entre los distintos elementos
Estabilidad Las estructuras estables son aquellas que, al aplicarle una fuerza sobre ellas, conservan su posición; es decir, no se vuelcan. Para ello, el centro de gravedad debe estar lo más cerca posible de su base. Por tanto, la estabilidad está relacionada con el centro de gravedad. El centro de gravedad es un punto imaginario en el que estaría concentrada toda la masa del cuerpo si se pudiera comprimir. Si este punto se sitúa fuera de la base del objeto, este se vuelve inestable y cae.

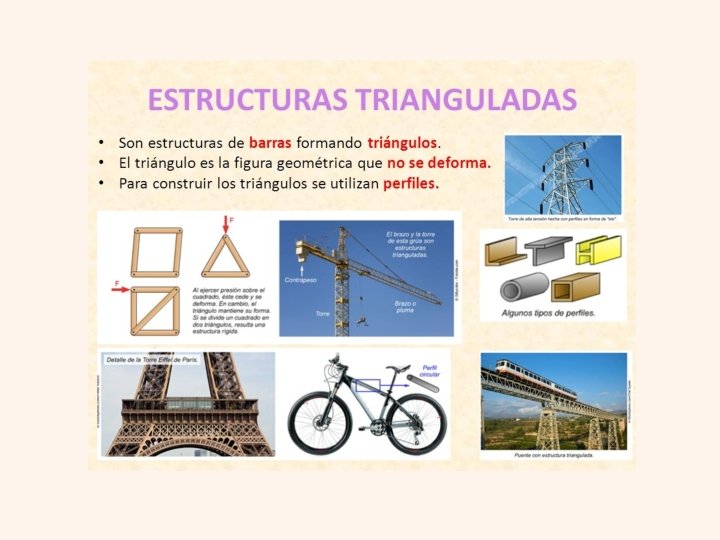

Rigidez Una estructura es Rígida si no se deforma cuando actúan sobre ella pesos y cargas. ¿Cómo conseguimos que una estructura sea rígida? • Usando el método de triangulación
Tipos de esfuerzos Un esfuerzo es la tensión interna que experimentan todos los cuerpos sometidos a la acción de una o varias fuerzas. Atendiendo a la dirección y sentido en que actúan las fuerzas que los originan, los esfuerzos se clasifican en:
Esfuerzo Efecto que produce TRACCIÓN Las fuerzas tratan de estirar el cuerpo (y éste tiende alargarse) COMPRESIÓN Las fuerzas tratan de aplastar o comprimir el cuerpo (éste tiende acortarse) FLEXIÓN Las fuerzas tratan de doblar el cuerpo, al estar, dicho cuerpo, apoyado sobre sus extremos TORSIÓN Las fuerzas que tratan de retorcer el cuerpo (debido al giro) CORTADURA Dos fuerzas actúan en sentidos opuestos sobre la misma sección del cuerpo, tratando de cortarlo. Ejemplo

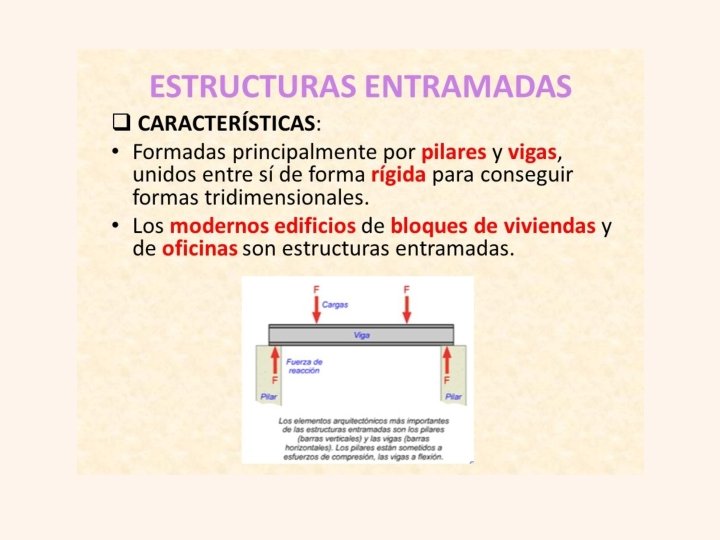

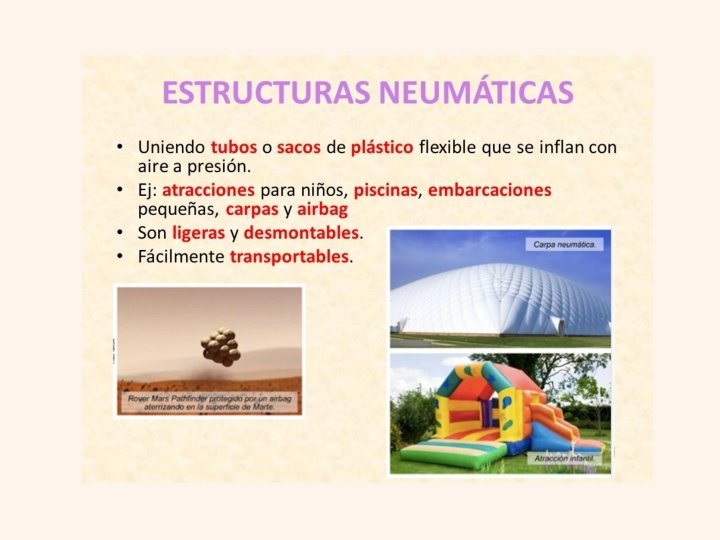

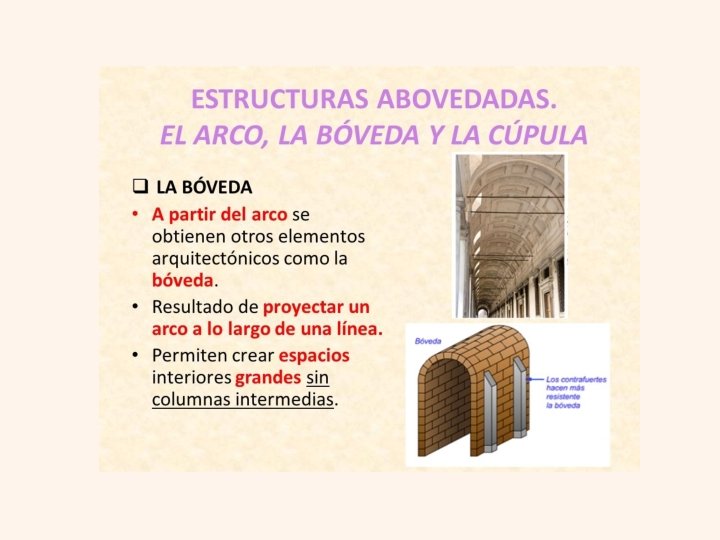

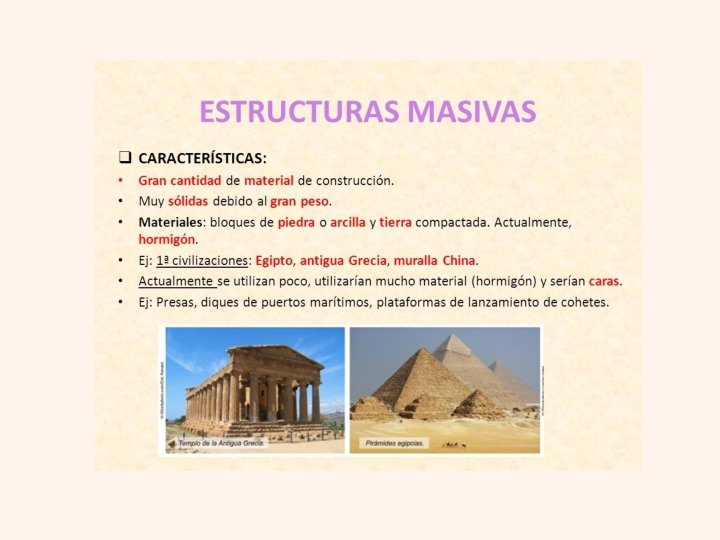

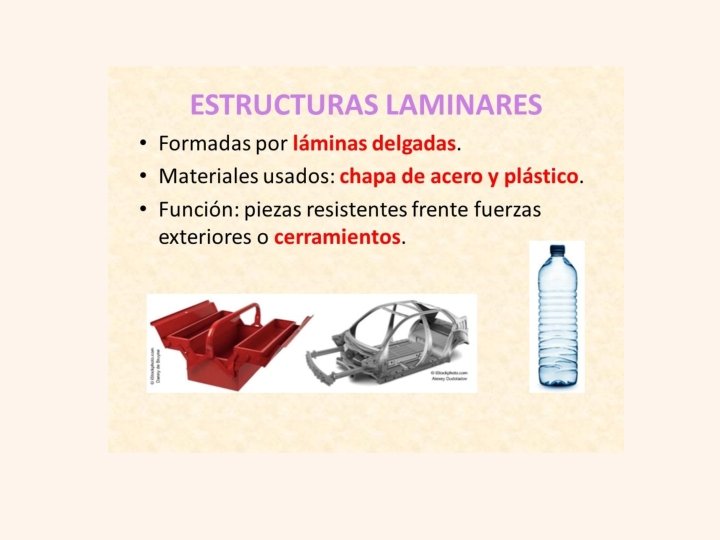

Tipos de estructuras
Dentro de las artificiales destacan:
Estructuras geodésicas
FIN
