2. Dünya Savaşında Türk Hava Kuvvetleri Doç. Dr. Serkan Özgen Havacılık ve Uzay Müh. Böl. Orta Doğu Teknik Üniversitesi 24. 04. 2006

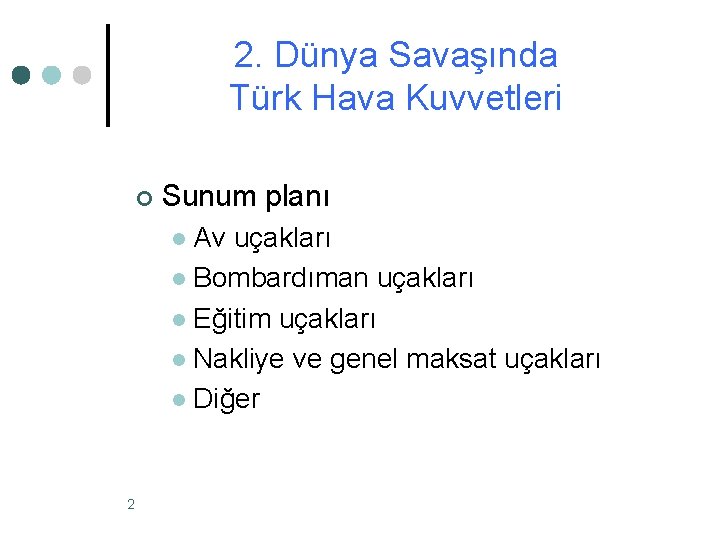

2. Dünya Savaşında Türk Hava Kuvvetleri ¢ Sunum planı Av uçakları l Bombardıman uçakları l Eğitim uçakları l Nakliye ve genel maksat uçakları l Diğer l 2

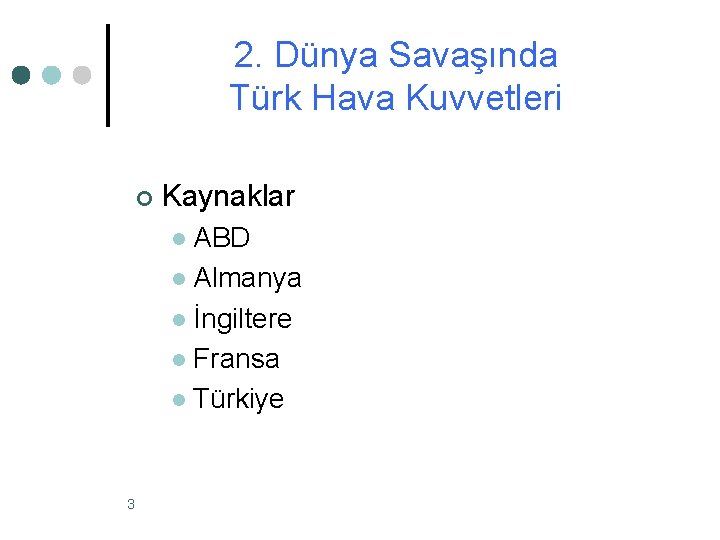

2. Dünya Savaşında Türk Hava Kuvvetleri ¢ Kaynaklar ABD l Almanya l İngiltere l Fransa l Türkiye l 3

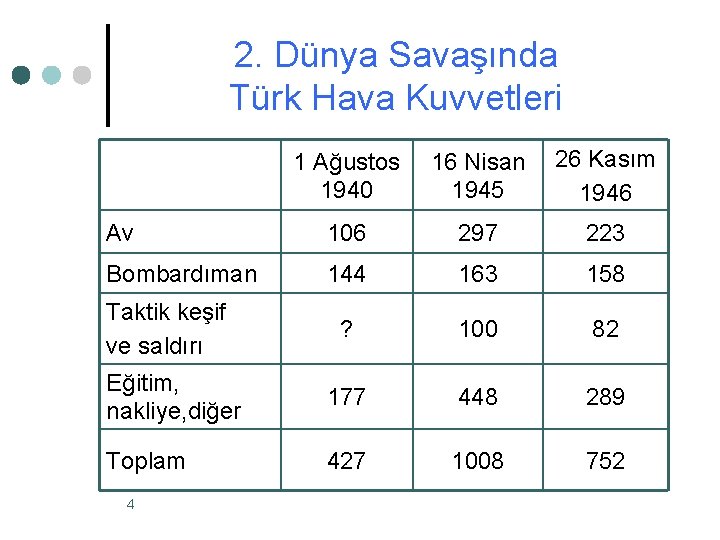

2. Dünya Savaşında Türk Hava Kuvvetleri 1 Ağustos 1940 16 Nisan 1945 26 Kasım 1946 Av 106 297 223 Bombardıman 144 163 158 ? 100 82 Eğitim, nakliye, diğer 177 448 289 Toplam 427 1008 752 Taktik keşif ve saldırı 4

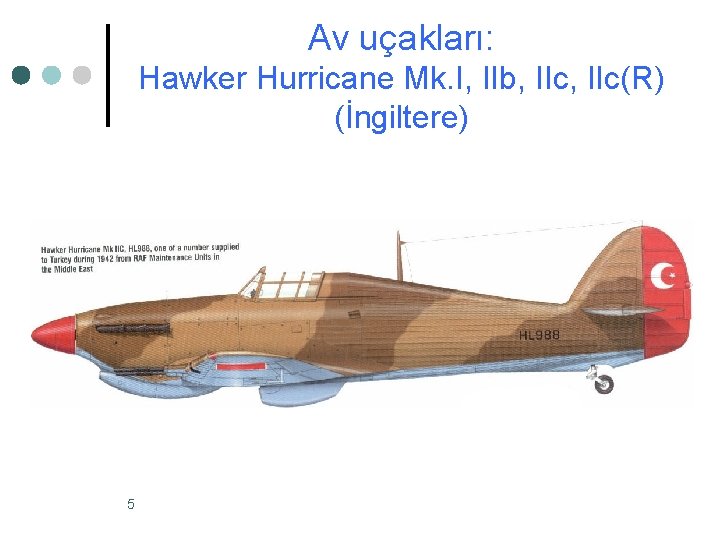

Av uçakları: Hawker Hurricane Mk. I, IIb, IIc(R) (İngiltere) 5

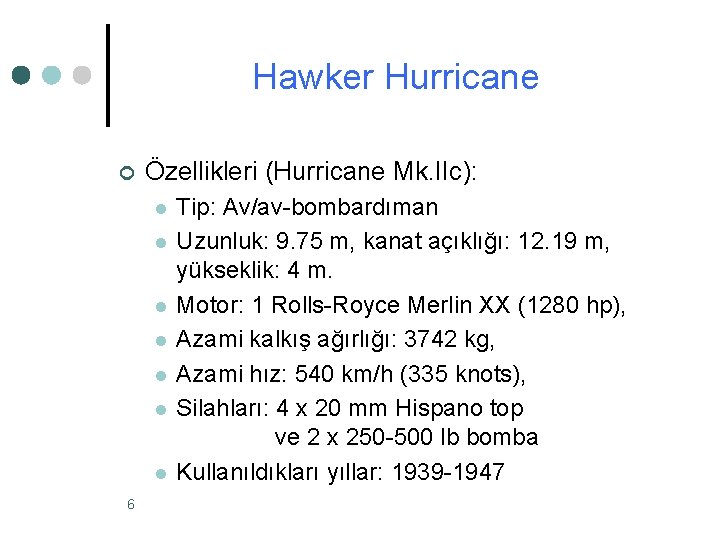

Hawker Hurricane ¢ Özellikleri (Hurricane Mk. IIc): l l l l 6 Tip: Av/av-bombardıman Uzunluk: 9. 75 m, kanat açıklığı: 12. 19 m, yükseklik: 4 m. Motor: 1 Rolls-Royce Merlin XX (1280 hp), Azami kalkış ağırlığı: 3742 kg, Azami hız: 540 km/h (335 knots), Silahları: 4 x 20 mm Hispano top ve 2 x 250 -500 lb bomba Kullanıldıkları yıllar: 1939 -1947

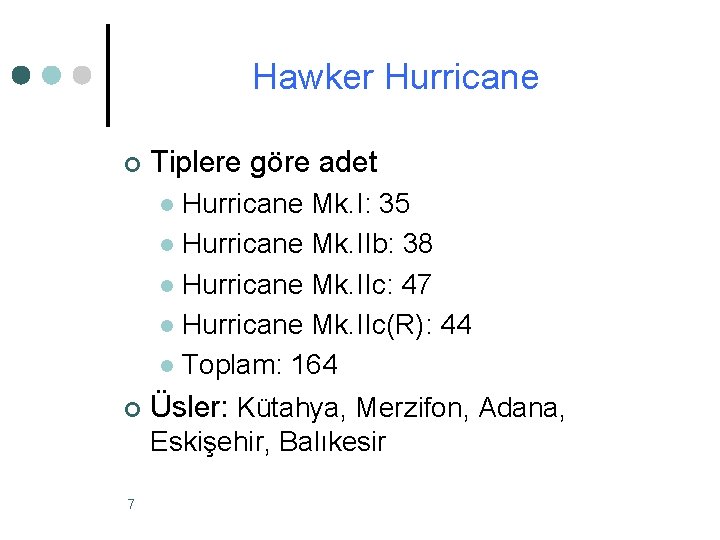

Hawker Hurricane ¢ Tiplere göre adet Hurricane Mk. I: 35 l Hurricane Mk. IIb: 38 l Hurricane Mk. IIc: 47 l Hurricane Mk. IIc(R): 44 l Toplam: 164 l ¢ Üsler: Kütahya, Merzifon, Adana, Eskişehir, Balıkesir 7

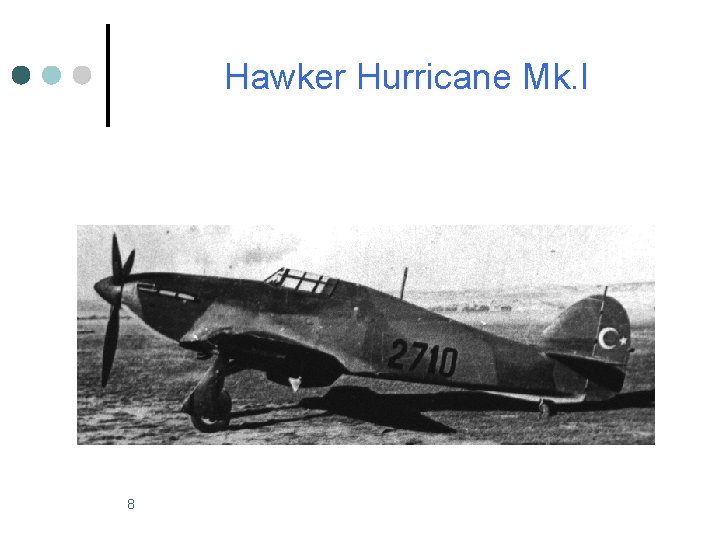

Hawker Hurricane Mk. I 8

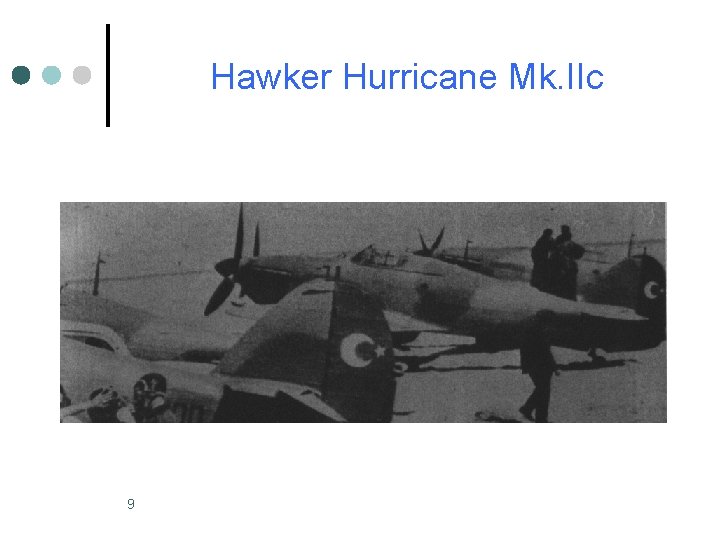

Hawker Hurricane Mk. IIc 9

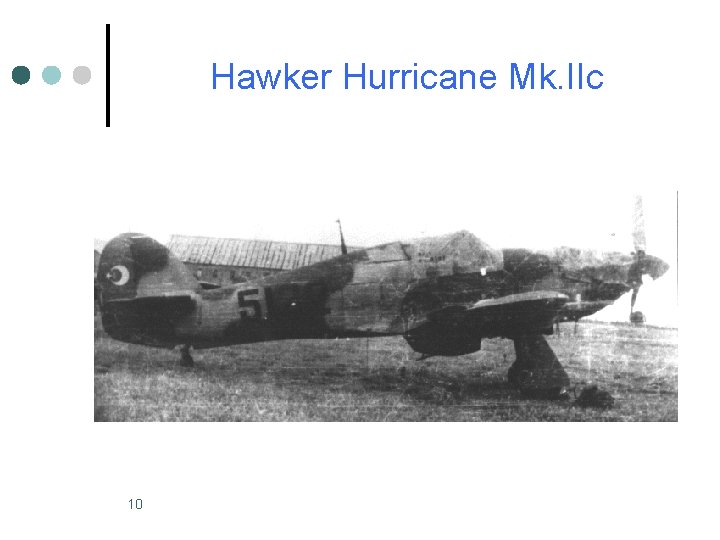

Hawker Hurricane Mk. IIc 10

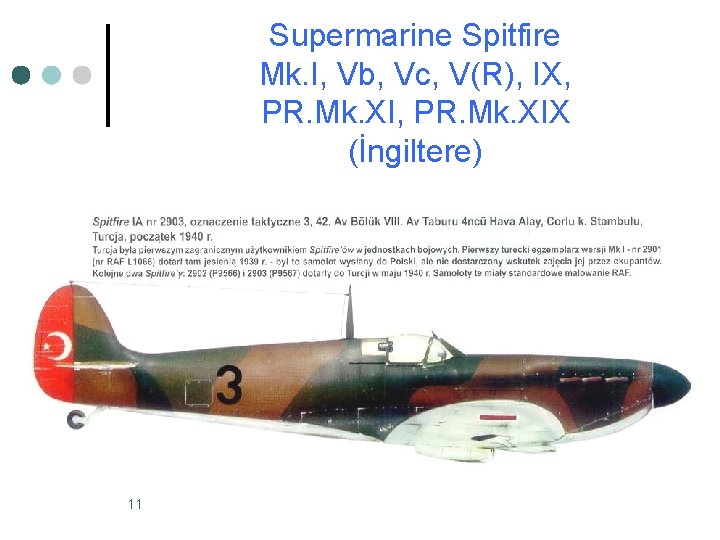

Supermarine Spitfire Mk. I, Vb, Vc, V(R), IX, PR. Mk. XIX (İngiltere) 11

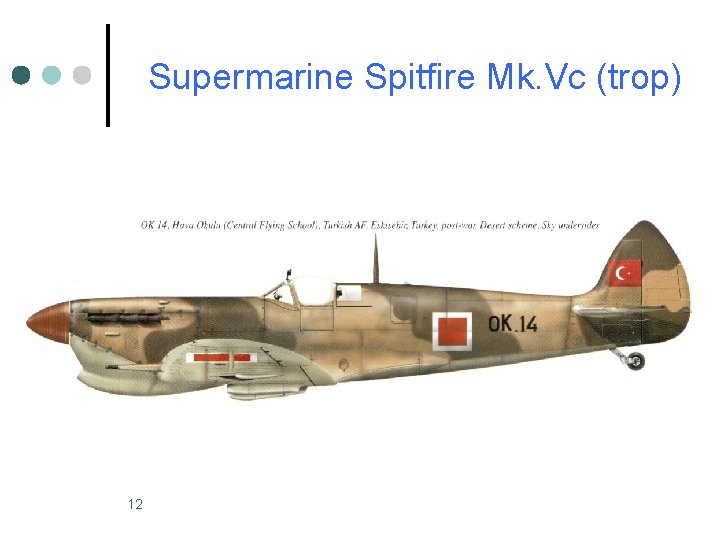

Supermarine Spitfire Mk. Vc (trop) 12

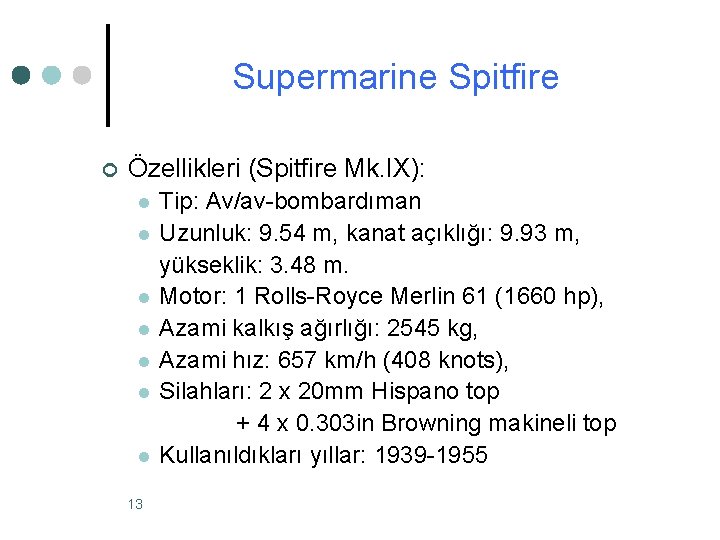

Supermarine Spitfire ¢ Özellikleri (Spitfire Mk. IX): l l l l 13 Tip: Av/av-bombardıman Uzunluk: 9. 54 m, kanat açıklığı: 9. 93 m, yükseklik: 3. 48 m. Motor: 1 Rolls-Royce Merlin 61 (1660 hp), Azami kalkış ağırlığı: 2545 kg, Azami hız: 657 km/h (408 knots), Silahları: 2 x 20 mm Hispano top + 4 x 0. 303 in Browning makineli top Kullanıldıkları yıllar: 1939 -1955

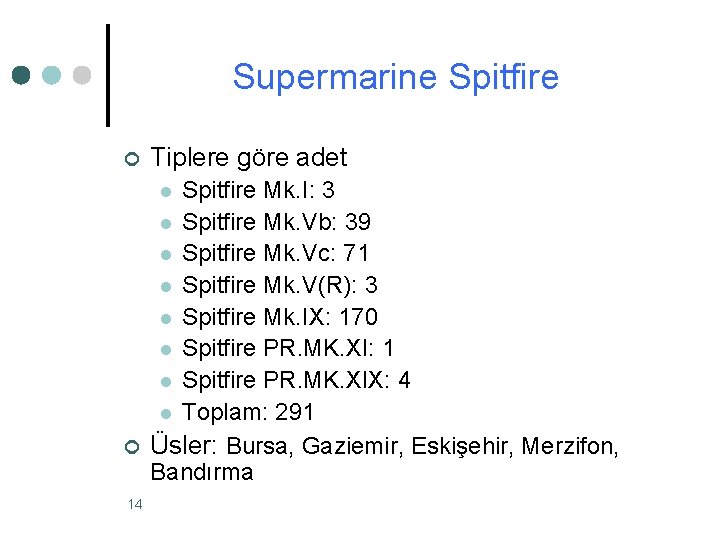

Supermarine Spitfire ¢ Tiplere göre adet Spitfire Mk. I: 3 l Spitfire Mk. Vb: 39 l Spitfire Mk. Vc: 71 l Spitfire Mk. V(R): 3 l Spitfire Mk. IX: 170 l Spitfire PR. MK. XI: 1 l Spitfire PR. MK. XIX: 4 l Toplam: 291 Üsler: Bursa, Gaziemir, Eskişehir, Merzifon, Bandırma l ¢ 14

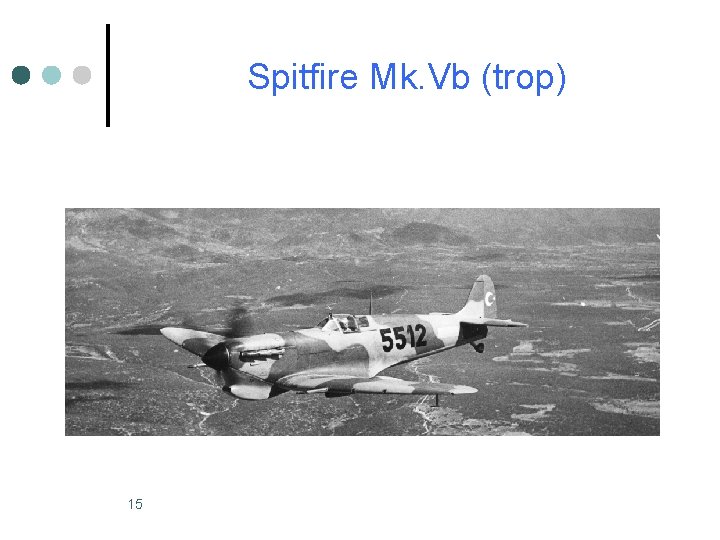

Spitfire Mk. Vb (trop) 15

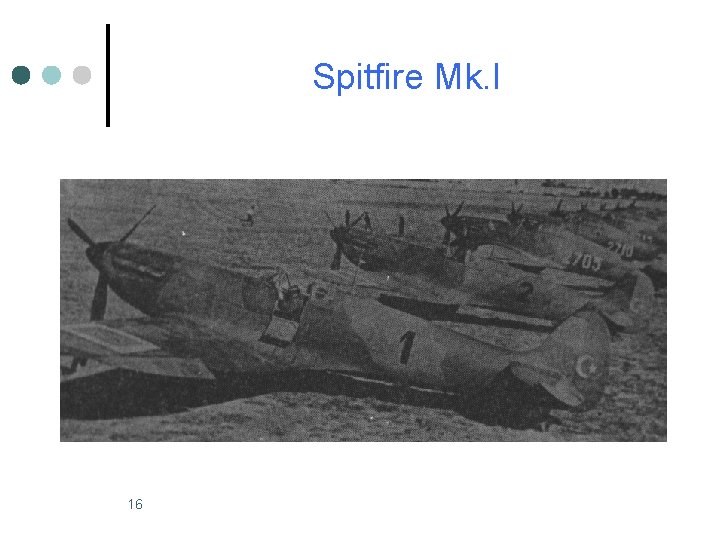

Spitfire Mk. I 16

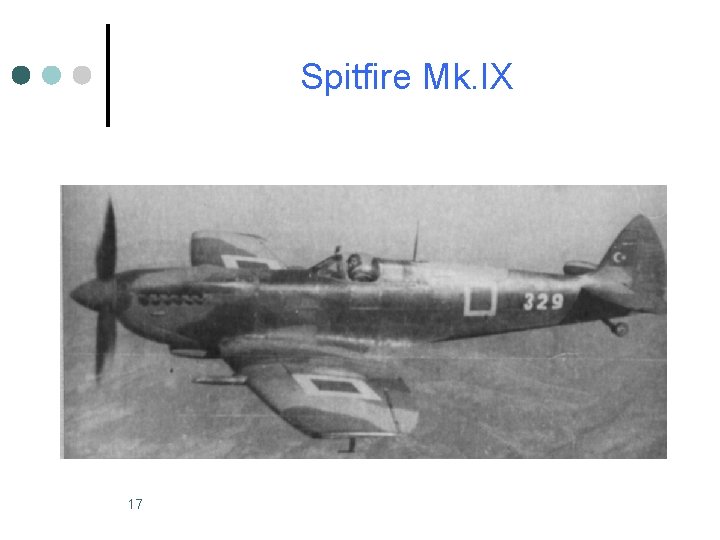

Spitfire Mk. IX 17

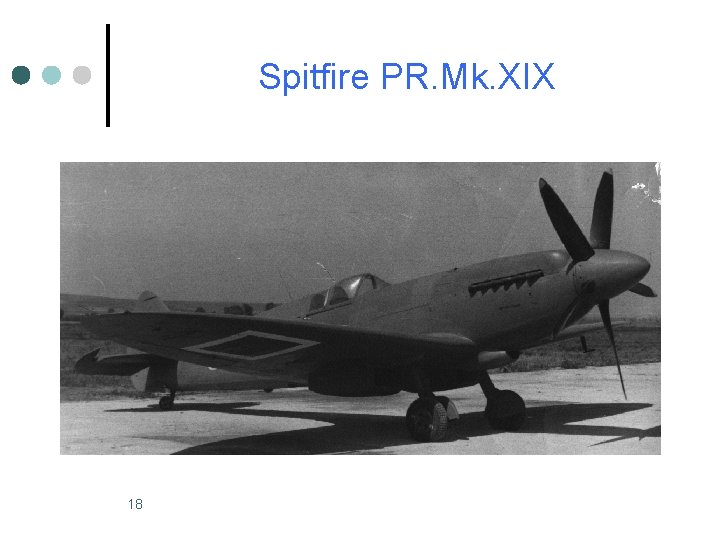

Spitfire PR. Mk. XIX 18

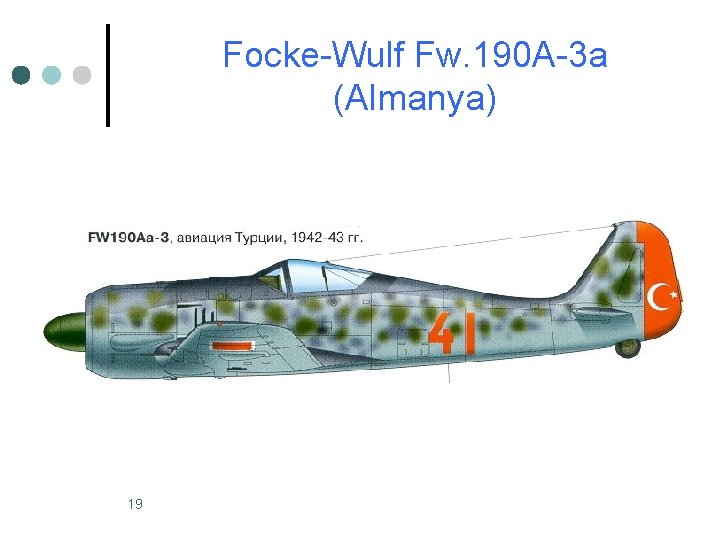

Focke-Wulf Fw. 190 A-3 a (Almanya) 19

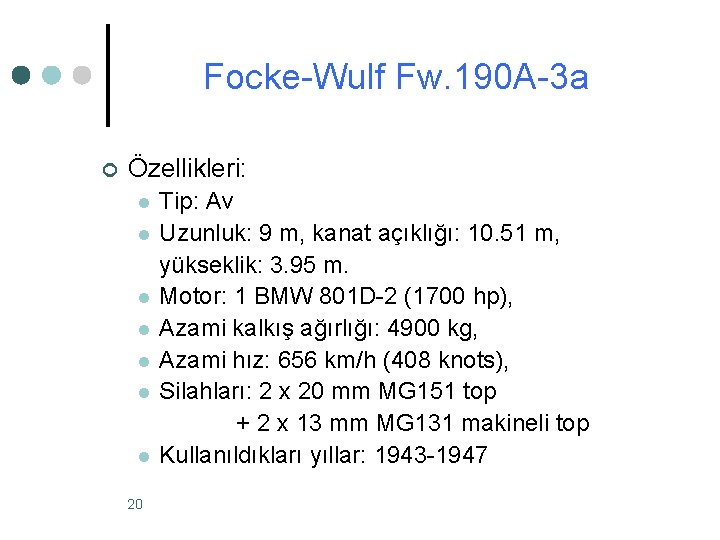

Focke-Wulf Fw. 190 A-3 a ¢ Özellikleri: l l l l 20 Tip: Av Uzunluk: 9 m, kanat açıklığı: 10. 51 m, yükseklik: 3. 95 m. Motor: 1 BMW 801 D-2 (1700 hp), Azami kalkış ağırlığı: 4900 kg, Azami hız: 656 km/h (408 knots), Silahları: 2 x 20 mm MG 151 top + 2 x 13 mm MG 131 makineli top Kullanıldıkları yıllar: 1943 -1947

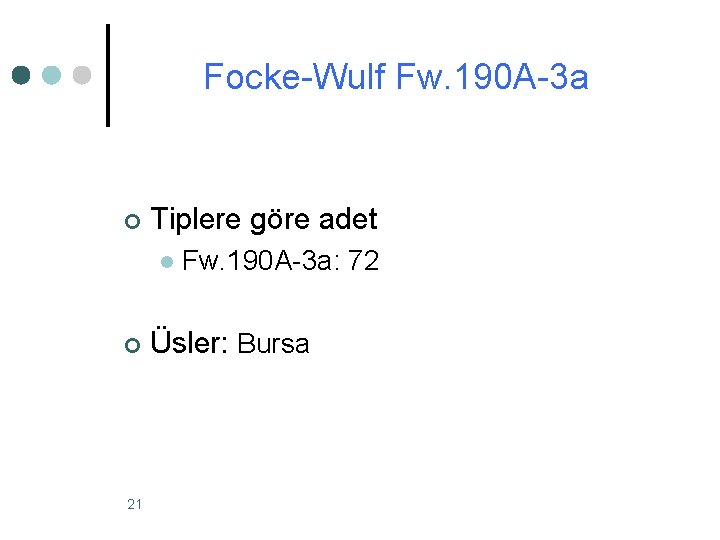

Focke-Wulf Fw. 190 A-3 a ¢ Tiplere göre adet l ¢ 21 Fw. 190 A-3 a: 72 Üsler: Bursa

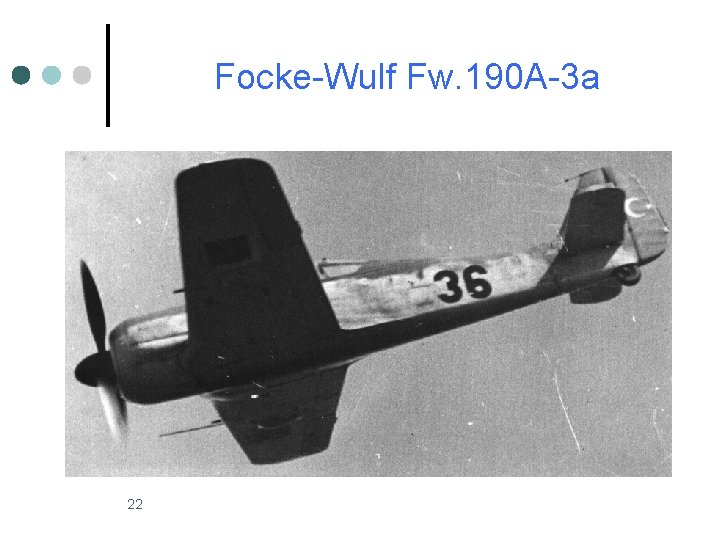

Focke-Wulf Fw. 190 A-3 a 22

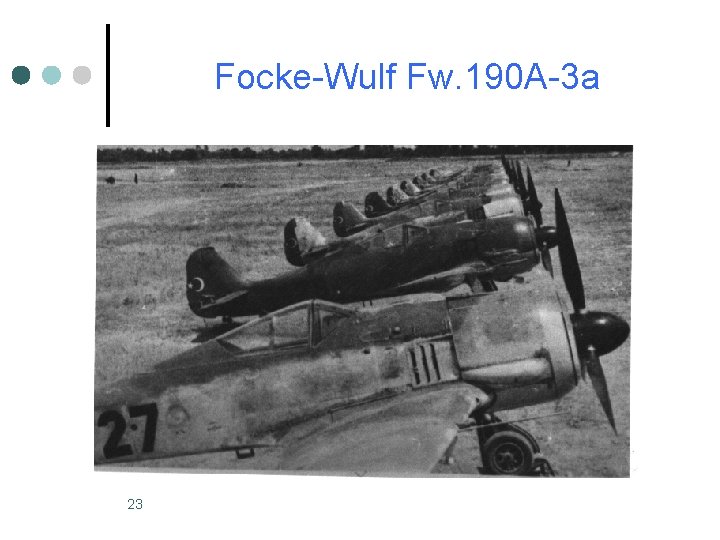

Focke-Wulf Fw. 190 A-3 a 23

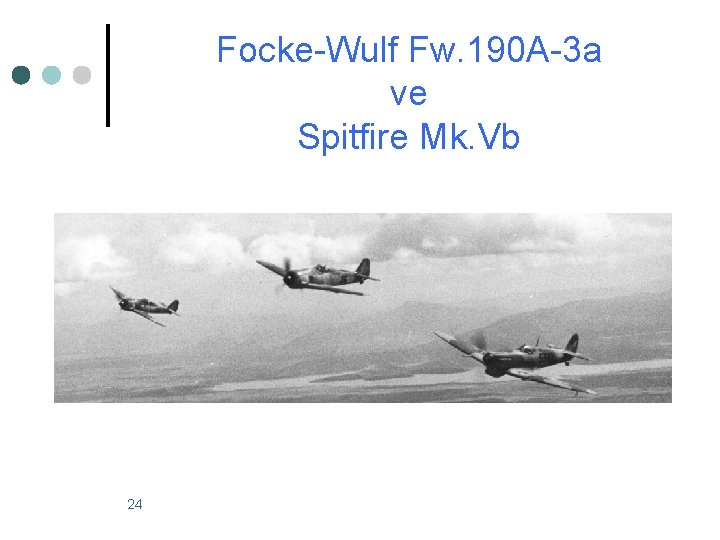

Focke-Wulf Fw. 190 A-3 a ve Spitfire Mk. Vb 24

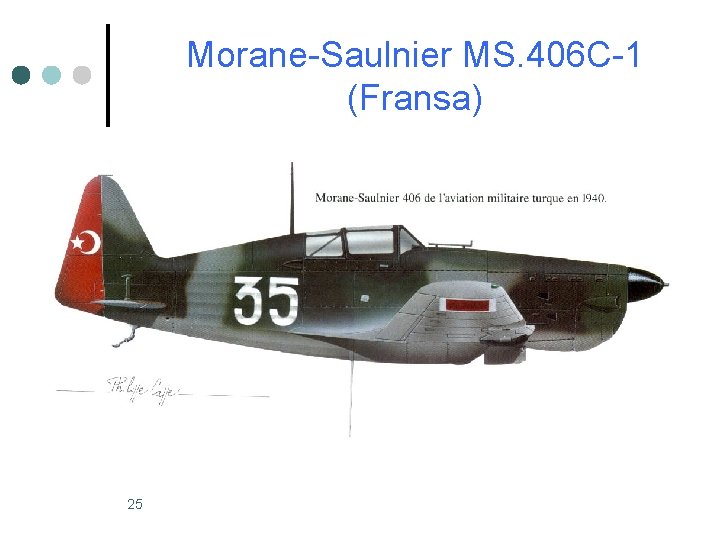

Morane-Saulnier MS. 406 C-1 (Fransa) 25

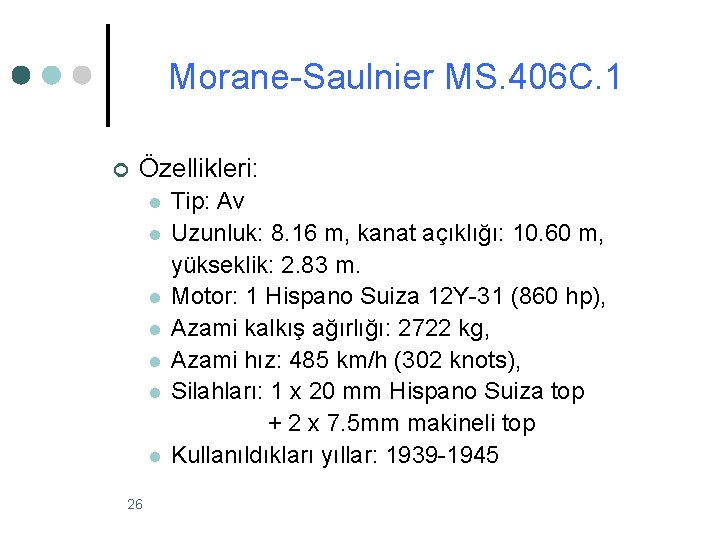

Morane-Saulnier MS. 406 C. 1 ¢ Özellikleri: l l l l 26 Tip: Av Uzunluk: 8. 16 m, kanat açıklığı: 10. 60 m, yükseklik: 2. 83 m. Motor: 1 Hispano Suiza 12 Y-31 (860 hp), Azami kalkış ağırlığı: 2722 kg, Azami hız: 485 km/h (302 knots), Silahları: 1 x 20 mm Hispano Suiza top + 2 x 7. 5 mm makineli top Kullanıldıkları yıllar: 1939 -1945

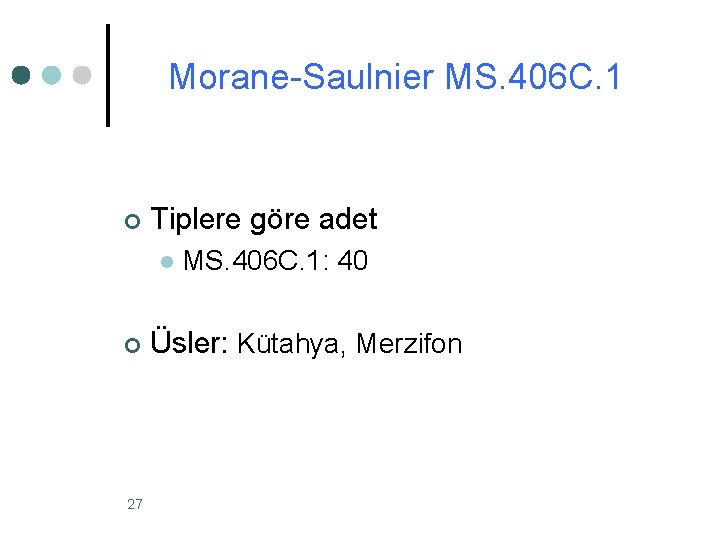

Morane-Saulnier MS. 406 C. 1 ¢ Tiplere göre adet l ¢ 27 MS. 406 C. 1: 40 Üsler: Kütahya, Merzifon

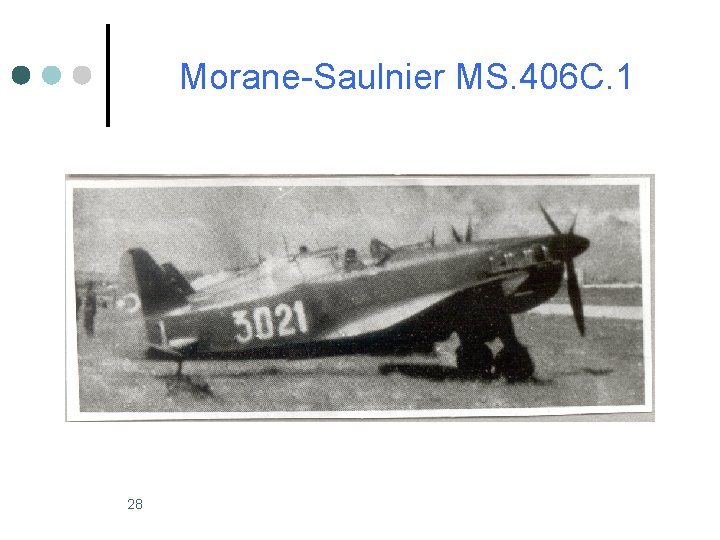

Morane-Saulnier MS. 406 C. 1 28

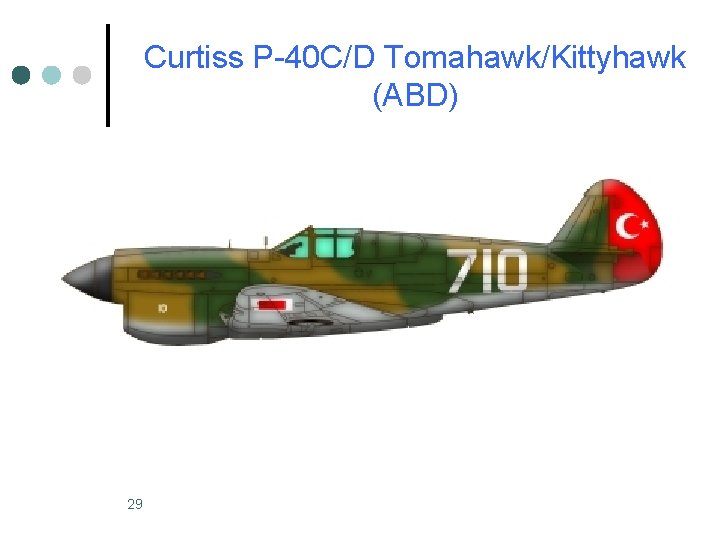

Curtiss P-40 C/D Tomahawk/Kittyhawk (ABD) 29

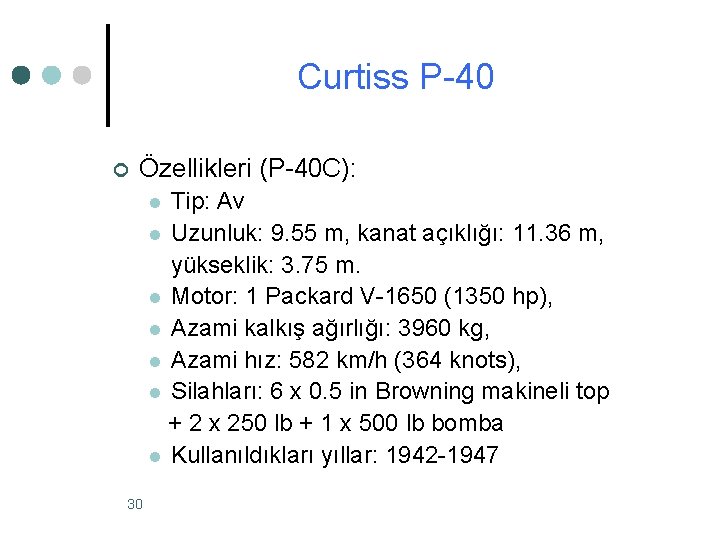

Curtiss P-40 ¢ Özellikleri (P-40 C): Tip: Av l Uzunluk: 9. 55 m, kanat açıklığı: 11. 36 m, yükseklik: 3. 75 m. l Motor: 1 Packard V-1650 (1350 hp), l Azami kalkış ağırlığı: 3960 kg, l Azami hız: 582 km/h (364 knots), l Silahları: 6 x 0. 5 in Browning makineli top + 2 x 250 lb + 1 x 500 lb bomba l Kullanıldıkları yıllar: 1942 -1947 l 30

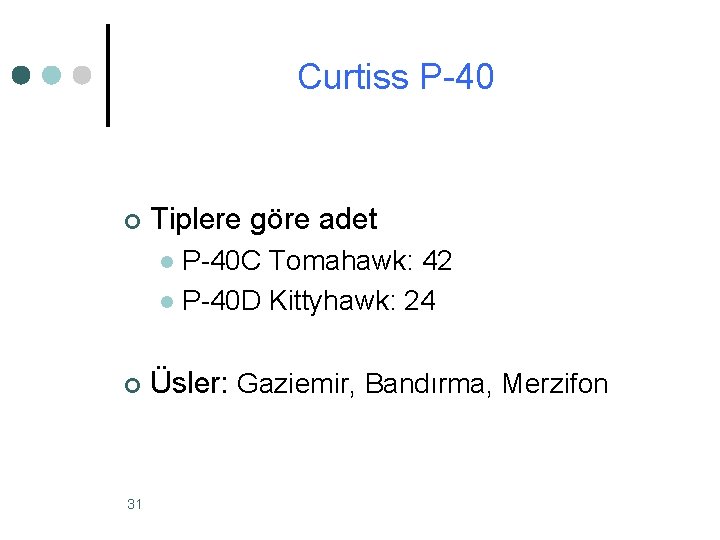

Curtiss P-40 ¢ Tiplere göre adet P-40 C Tomahawk: 42 l P-40 D Kittyhawk: 24 l ¢ 31 Üsler: Gaziemir, Bandırma, Merzifon

Curtiss P-40 32

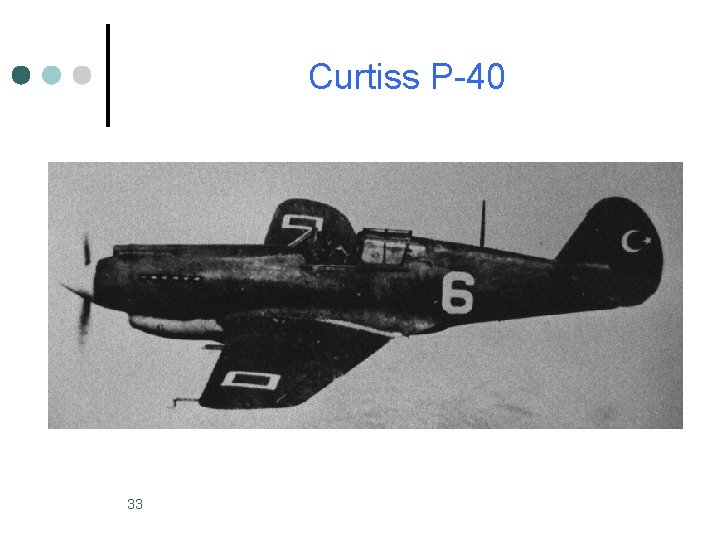

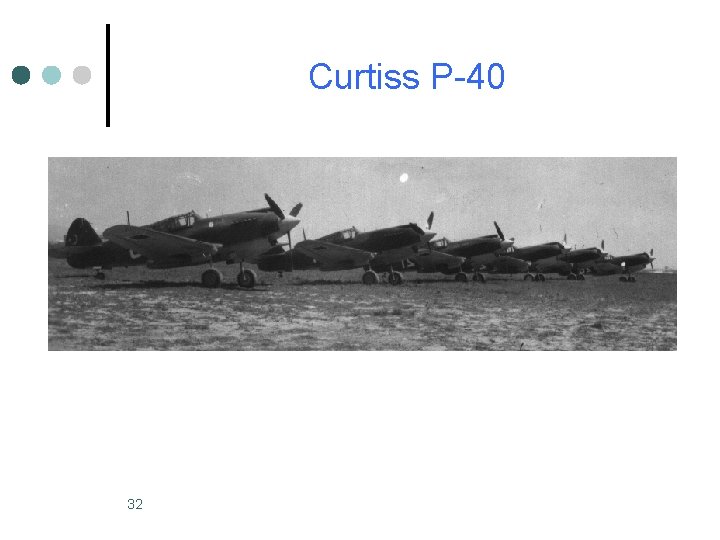

Curtiss P-40 33

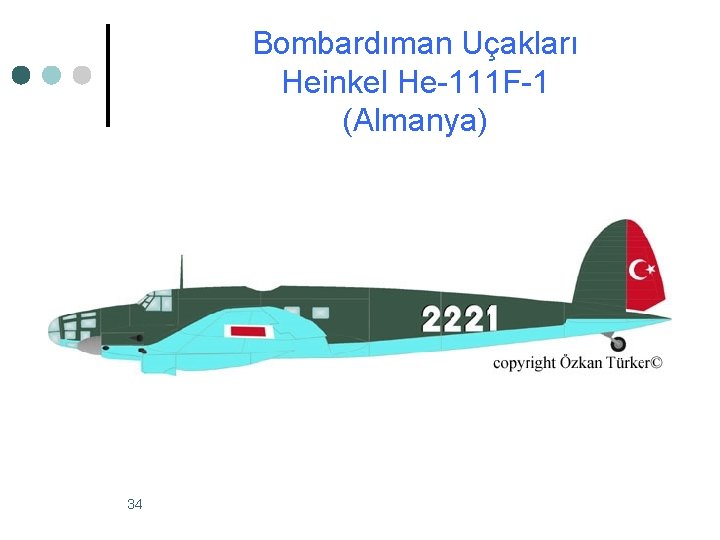

Bombardıman Uçakları Heinkel He-111 F-1 (Almanya) 34

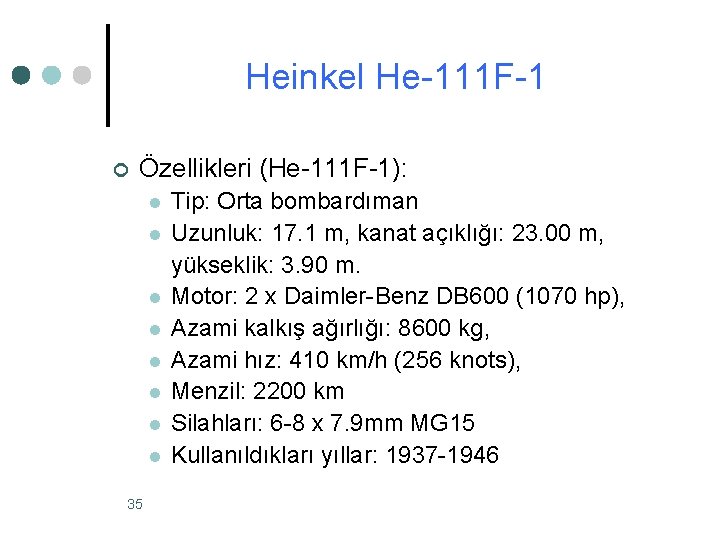

Heinkel He-111 F-1 ¢ Özellikleri (He-111 F-1): l l l l 35 Tip: Orta bombardıman Uzunluk: 17. 1 m, kanat açıklığı: 23. 00 m, yükseklik: 3. 90 m. Motor: 2 x Daimler-Benz DB 600 (1070 hp), Azami kalkış ağırlığı: 8600 kg, Azami hız: 410 km/h (256 knots), Menzil: 2200 km Silahları: 6 -8 x 7. 9 mm MG 15 Kullanıldıkları yıllar: 1937 -1946

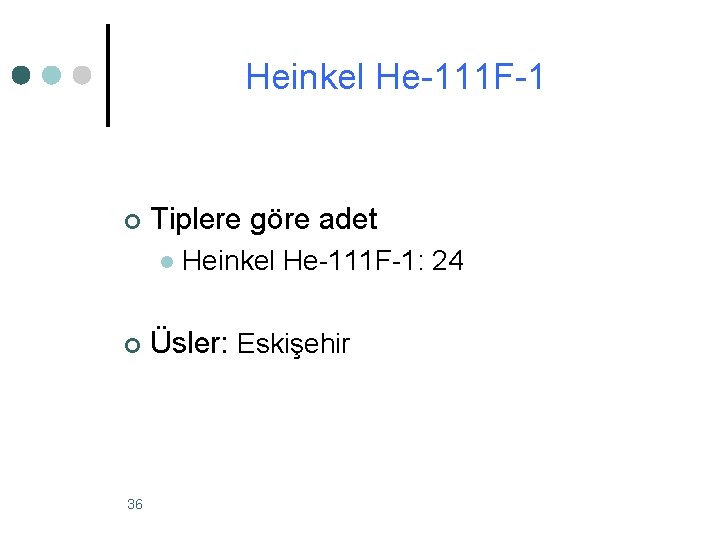

Heinkel He-111 F-1 ¢ Tiplere göre adet l ¢ 36 Heinkel He-111 F-1: 24 Üsler: Eskişehir

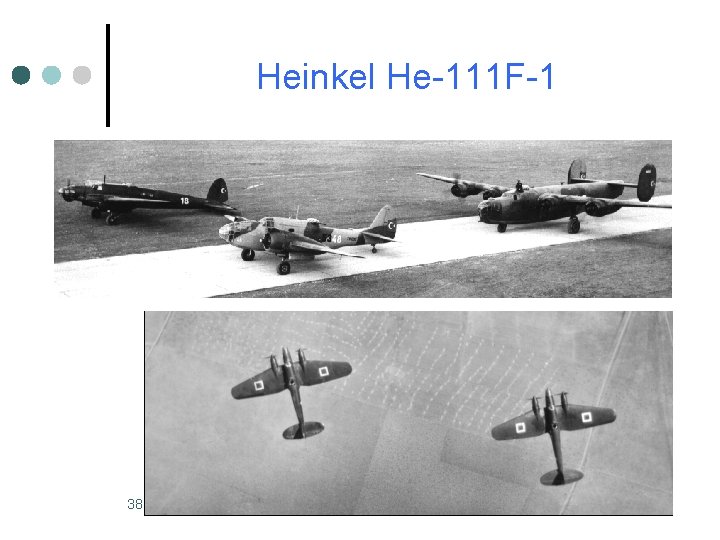

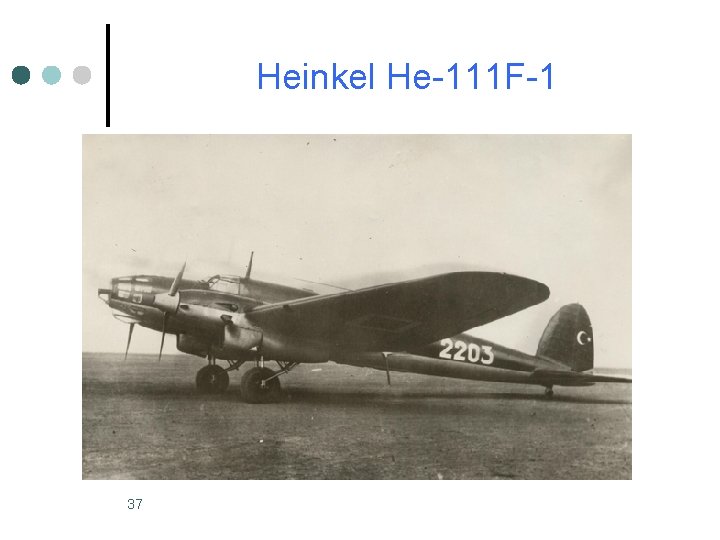

Heinkel He-111 F-1 37

Heinkel He-111 F-1 38

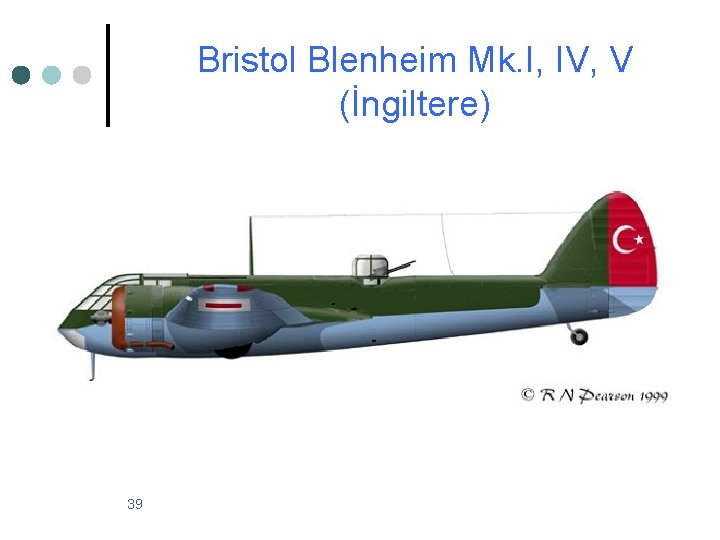

Bristol Blenheim Mk. I, IV, V (İngiltere) 39

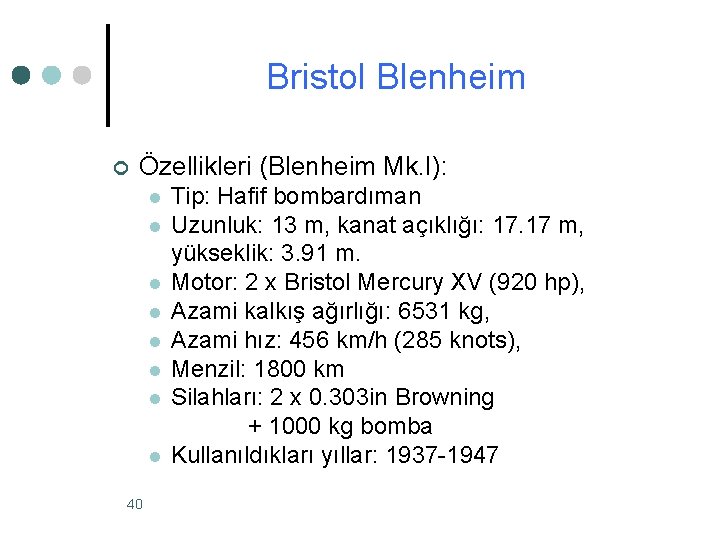

Bristol Blenheim ¢ Özellikleri (Blenheim Mk. I): l l l l 40 Tip: Hafif bombardıman Uzunluk: 13 m, kanat açıklığı: 17. 17 m, yükseklik: 3. 91 m. Motor: 2 x Bristol Mercury XV (920 hp), Azami kalkış ağırlığı: 6531 kg, Azami hız: 456 km/h (285 knots), Menzil: 1800 km Silahları: 2 x 0. 303 in Browning + 1000 kg bomba Kullanıldıkları yıllar: 1937 -1947

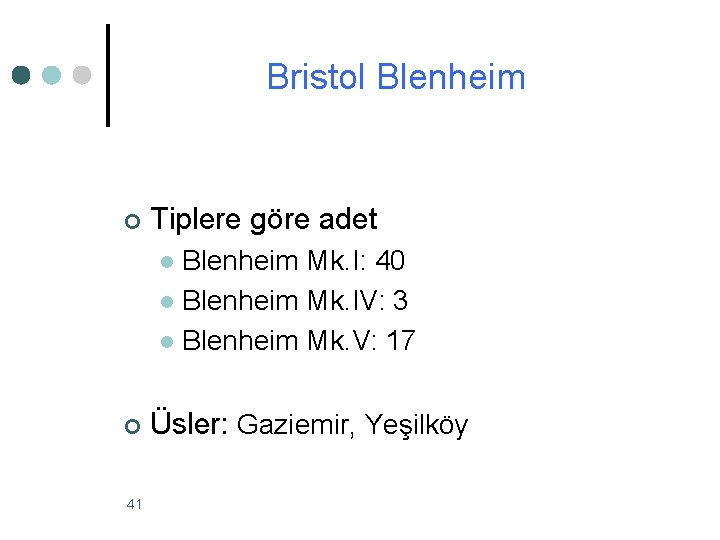

Bristol Blenheim ¢ Tiplere göre adet Blenheim Mk. I: 40 l Blenheim Mk. IV: 3 l Blenheim Mk. V: 17 l ¢ 41 Üsler: Gaziemir, Yeşilköy

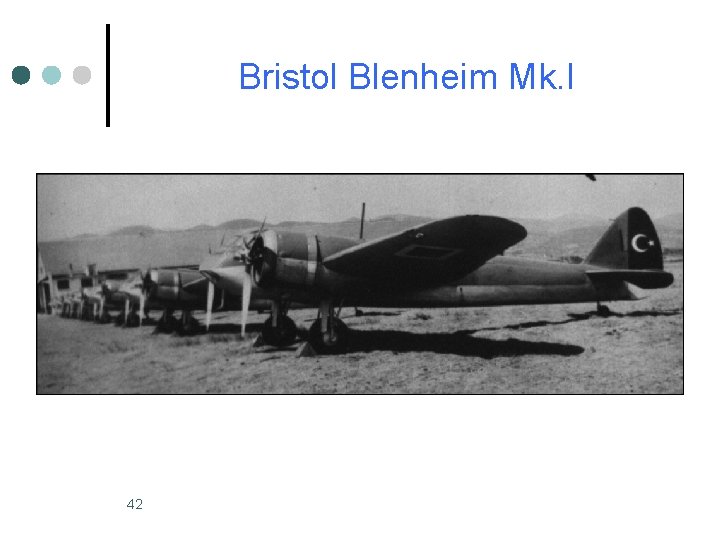

Bristol Blenheim Mk. I 42

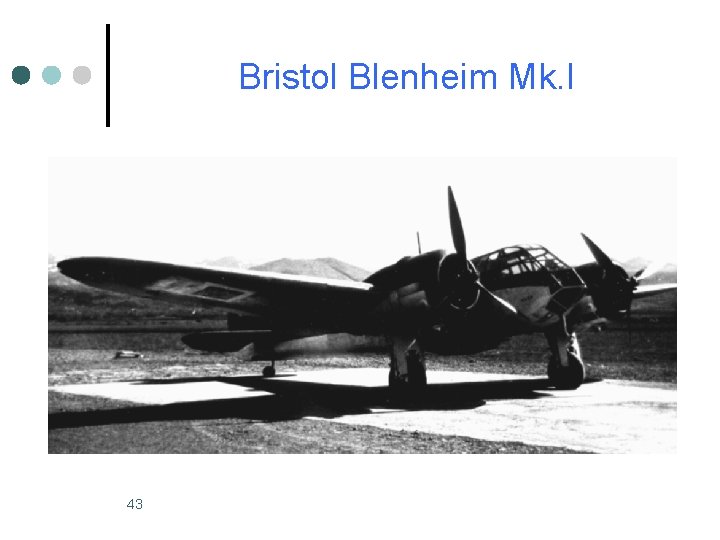

Bristol Blenheim Mk. I 43

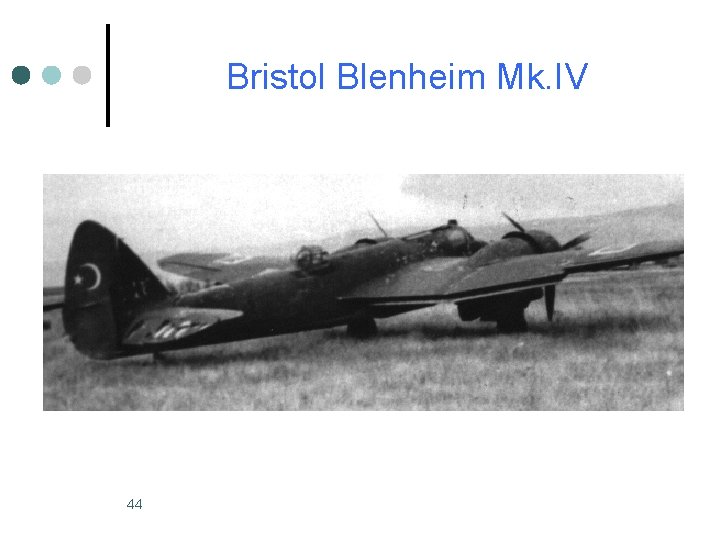

Bristol Blenheim Mk. IV 44

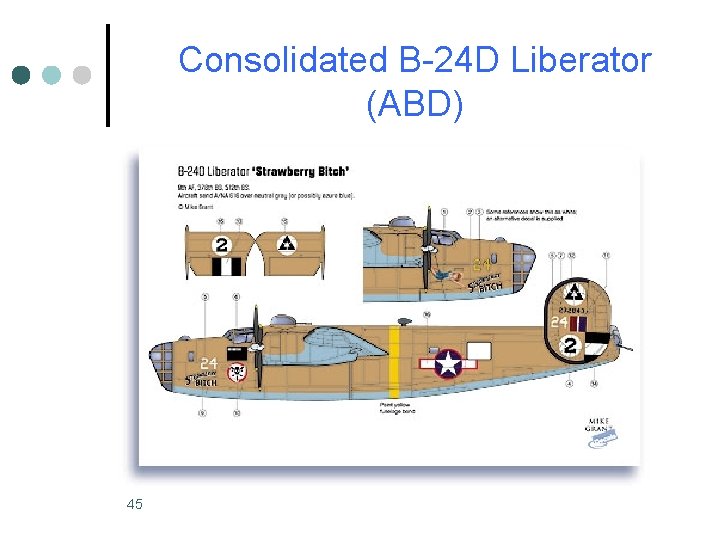

Consolidated B-24 D Liberator (ABD) 45

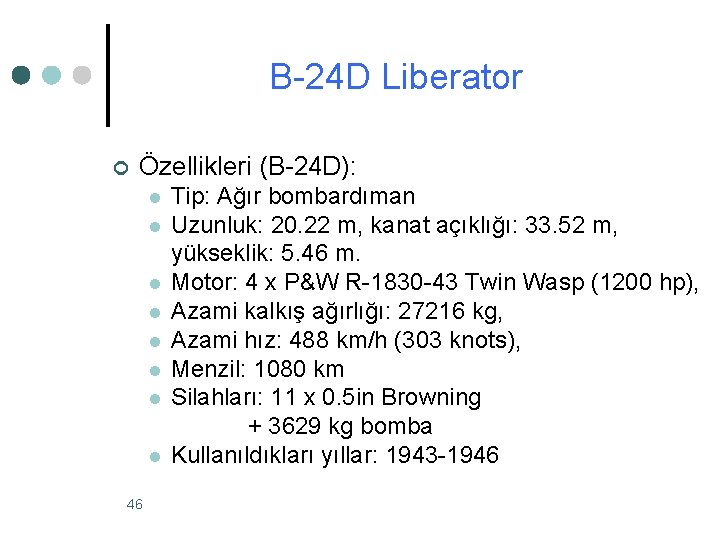

B-24 D Liberator ¢ Özellikleri (B-24 D): l l l l 46 Tip: Ağır bombardıman Uzunluk: 20. 22 m, kanat açıklığı: 33. 52 m, yükseklik: 5. 46 m. Motor: 4 x P&W R-1830 -43 Twin Wasp (1200 hp), Azami kalkış ağırlığı: 27216 kg, Azami hız: 488 km/h (303 knots), Menzil: 1080 km Silahları: 11 x 0. 5 in Browning + 3629 kg bomba Kullanıldıkları yıllar: 1943 -1946

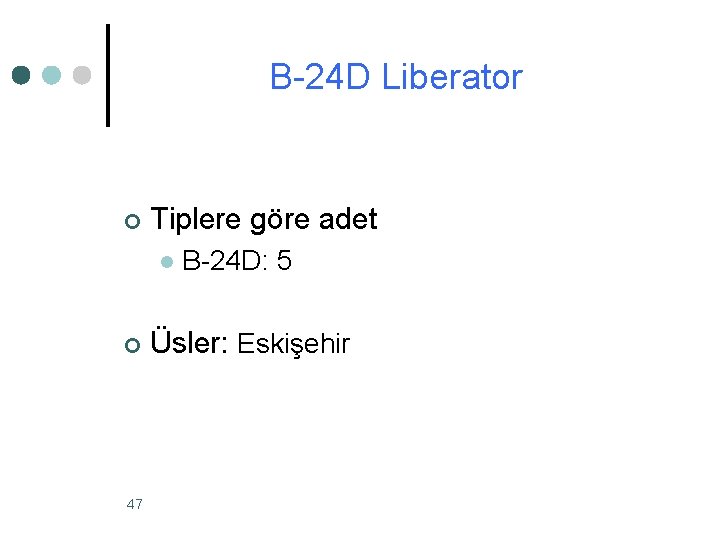

B-24 D Liberator ¢ Tiplere göre adet l ¢ 47 B-24 D: 5 Üsler: Eskişehir

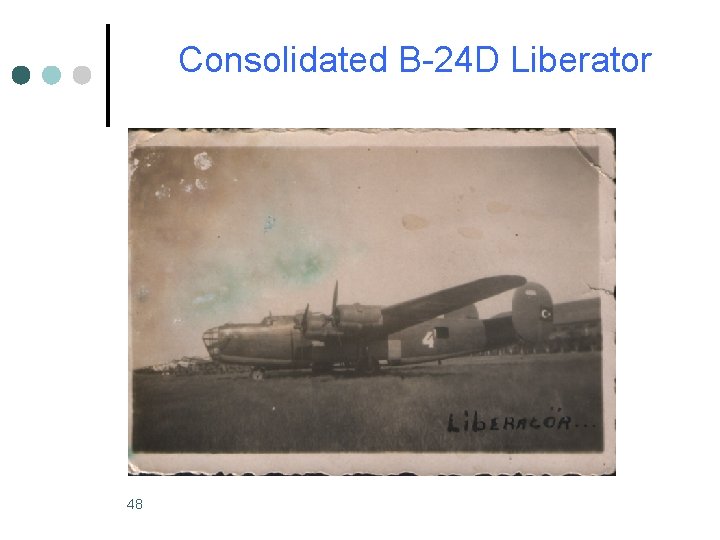

Consolidated B-24 D Liberator 48

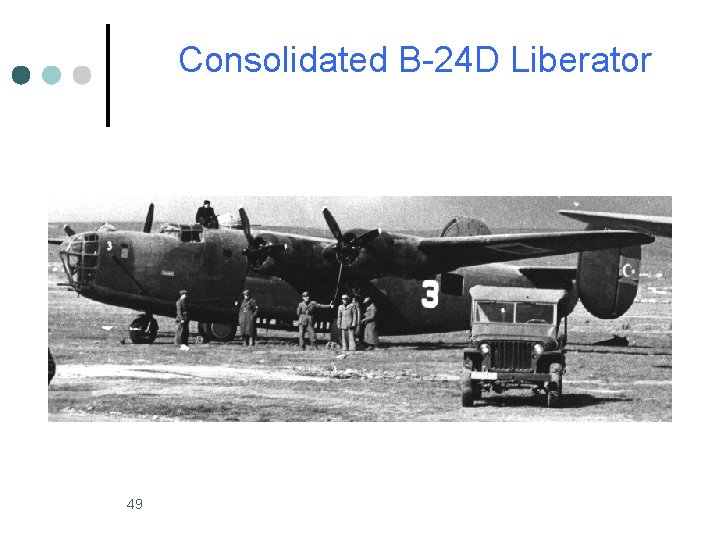

Consolidated B-24 D Liberator 49

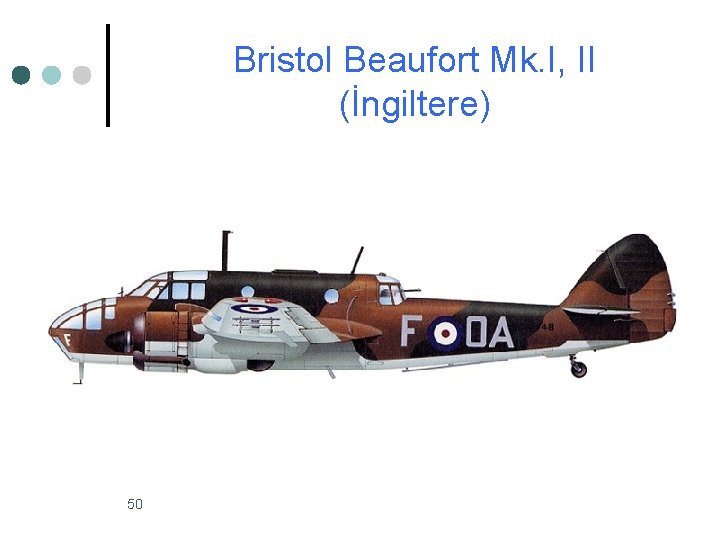

Bristol Beaufort Mk. I, II (İngiltere) 50

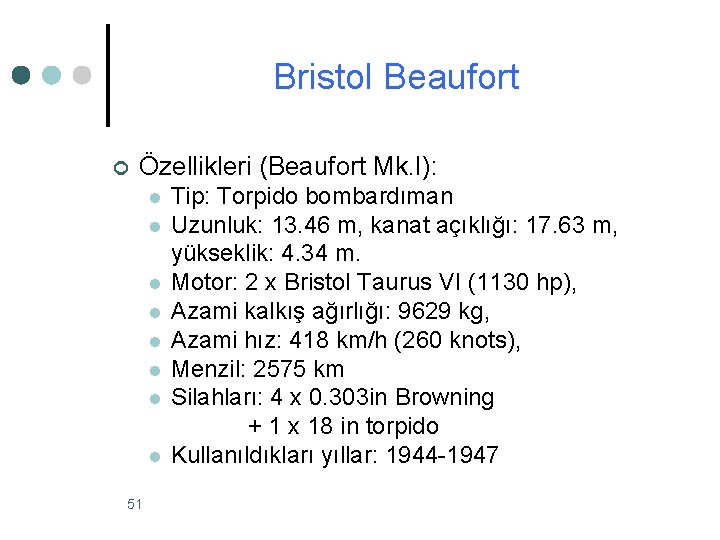

Bristol Beaufort ¢ Özellikleri (Beaufort Mk. I): l l l l 51 Tip: Torpido bombardıman Uzunluk: 13. 46 m, kanat açıklığı: 17. 63 m, yükseklik: 4. 34 m. Motor: 2 x Bristol Taurus VI (1130 hp), Azami kalkış ağırlığı: 9629 kg, Azami hız: 418 km/h (260 knots), Menzil: 2575 km Silahları: 4 x 0. 303 in Browning + 1 x 18 in torpido Kullanıldıkları yıllar: 1944 -1947

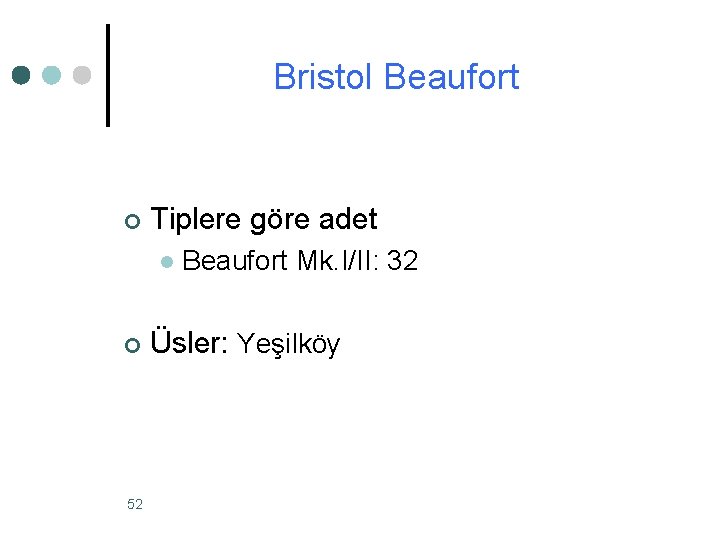

Bristol Beaufort ¢ Tiplere göre adet l ¢ 52 Beaufort Mk. I/II: 32 Üsler: Yeşilköy

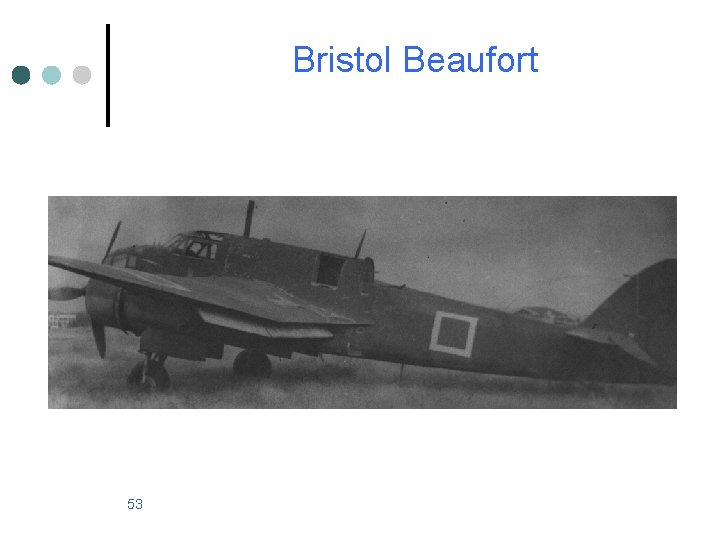

Bristol Beaufort 53

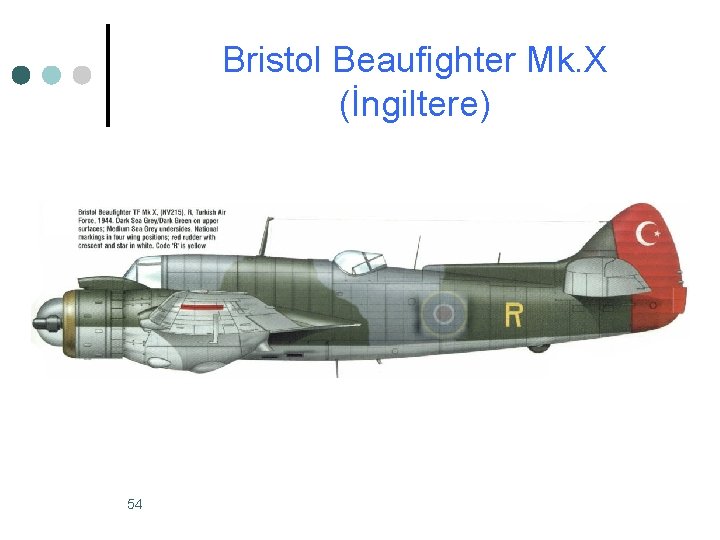

Bristol Beaufighter Mk. X (İngiltere) 54

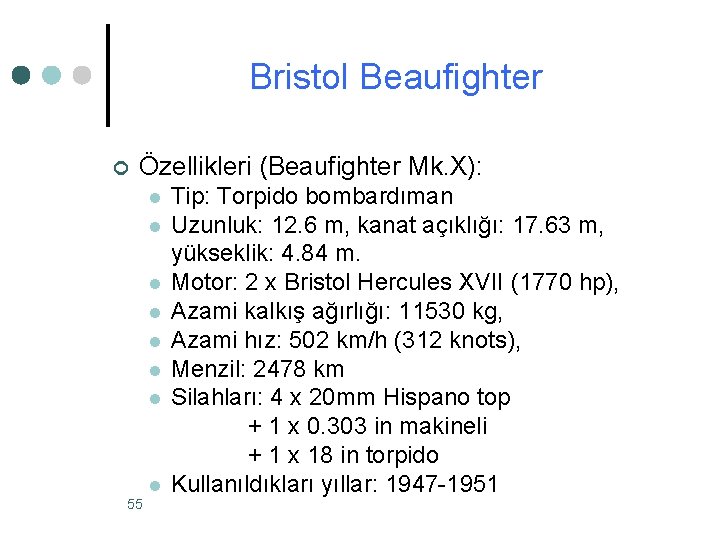

Bristol Beaufighter ¢ Özellikleri (Beaufighter Mk. X): l l l l 55 Tip: Torpido bombardıman Uzunluk: 12. 6 m, kanat açıklığı: 17. 63 m, yükseklik: 4. 84 m. Motor: 2 x Bristol Hercules XVII (1770 hp), Azami kalkış ağırlığı: 11530 kg, Azami hız: 502 km/h (312 knots), Menzil: 2478 km Silahları: 4 x 20 mm Hispano top + 1 x 0. 303 in makineli + 1 x 18 in torpido Kullanıldıkları yıllar: 1947 -1951

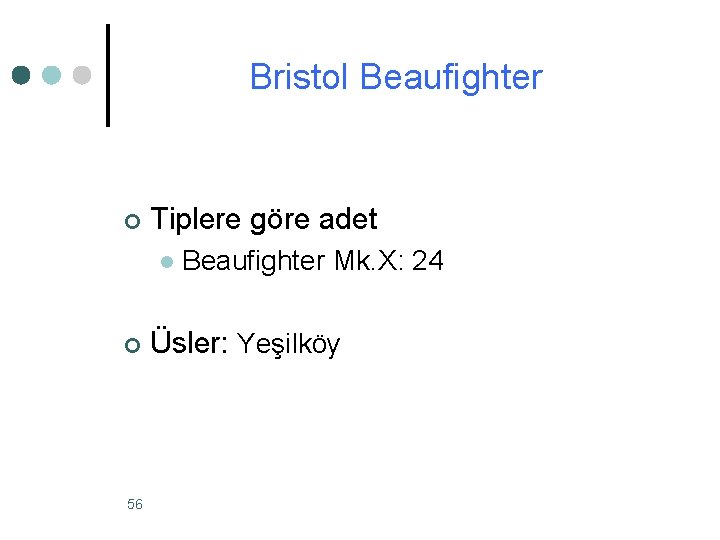

Bristol Beaufighter ¢ Tiplere göre adet l ¢ 56 Beaufighter Mk. X: 24 Üsler: Yeşilköy

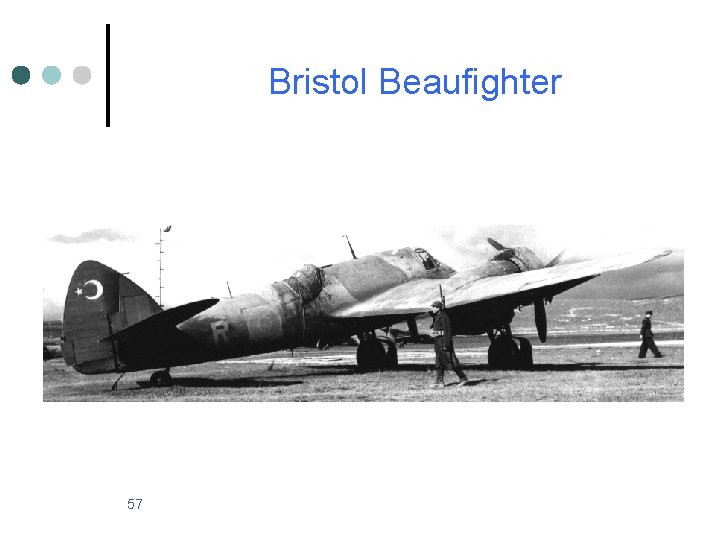

Bristol Beaufighter 57

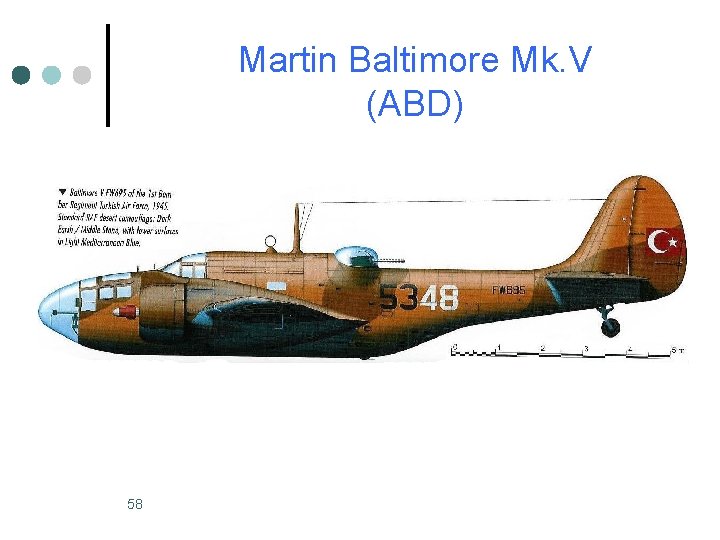

Martin Baltimore Mk. V (ABD) 58

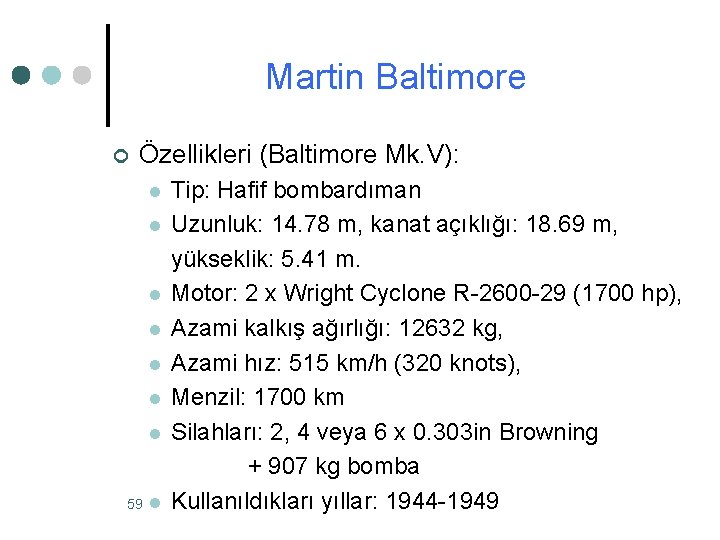

Martin Baltimore ¢ Özellikleri (Baltimore Mk. V): l l l l 59 l Tip: Hafif bombardıman Uzunluk: 14. 78 m, kanat açıklığı: 18. 69 m, yükseklik: 5. 41 m. Motor: 2 x Wright Cyclone R-2600 -29 (1700 hp), Azami kalkış ağırlığı: 12632 kg, Azami hız: 515 km/h (320 knots), Menzil: 1700 km Silahları: 2, 4 veya 6 x 0. 303 in Browning + 907 kg bomba Kullanıldıkları yıllar: 1944 -1949

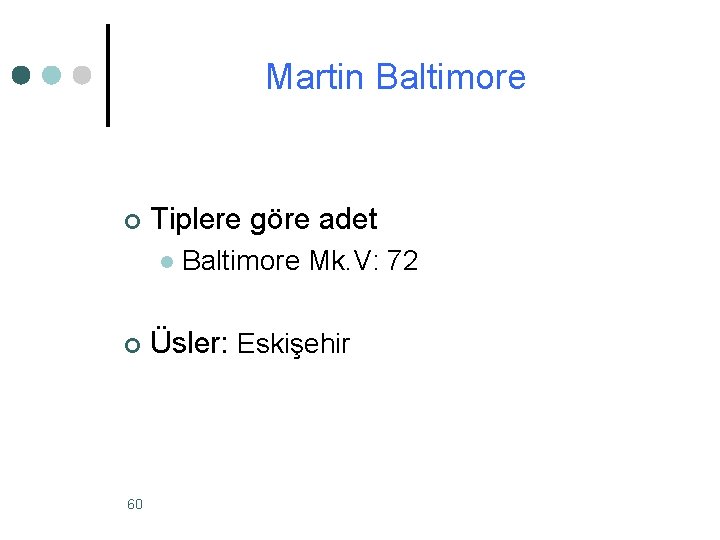

Martin Baltimore ¢ Tiplere göre adet l ¢ 60 Baltimore Mk. V: 72 Üsler: Eskişehir

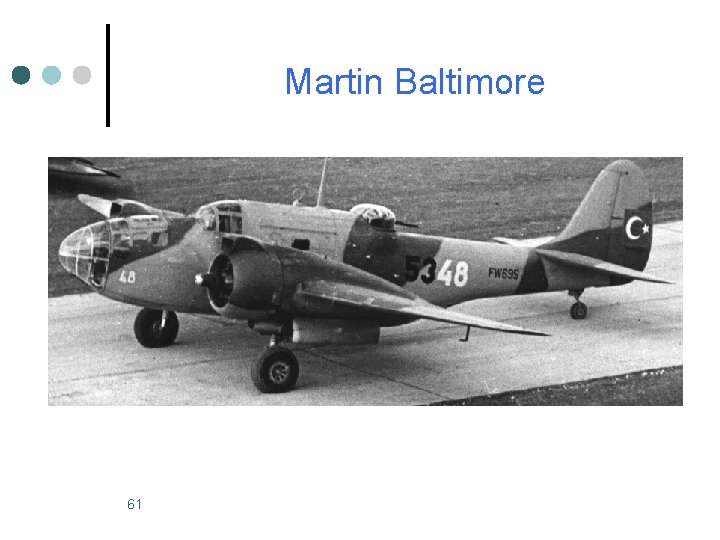

Martin Baltimore 61

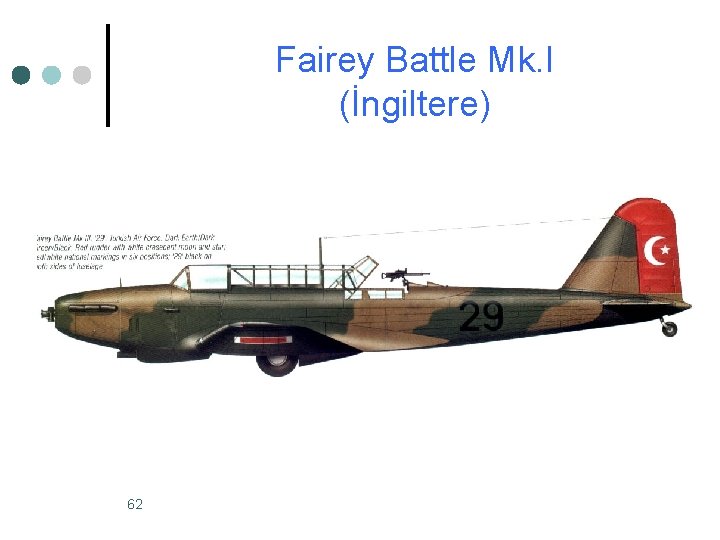

Fairey Battle Mk. I (İngiltere) 62

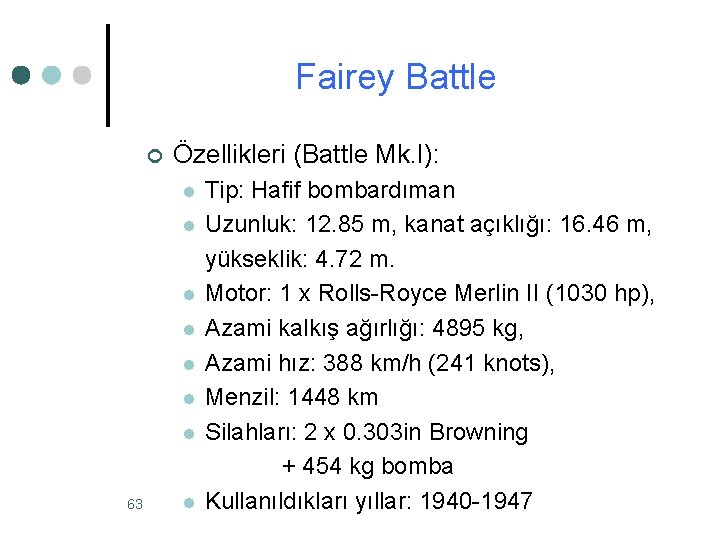

Fairey Battle ¢ Özellikleri (Battle Mk. I): l l l l 63 l Tip: Hafif bombardıman Uzunluk: 12. 85 m, kanat açıklığı: 16. 46 m, yükseklik: 4. 72 m. Motor: 1 x Rolls-Royce Merlin II (1030 hp), Azami kalkış ağırlığı: 4895 kg, Azami hız: 388 km/h (241 knots), Menzil: 1448 km Silahları: 2 x 0. 303 in Browning + 454 kg bomba Kullanıldıkları yıllar: 1940 -1947

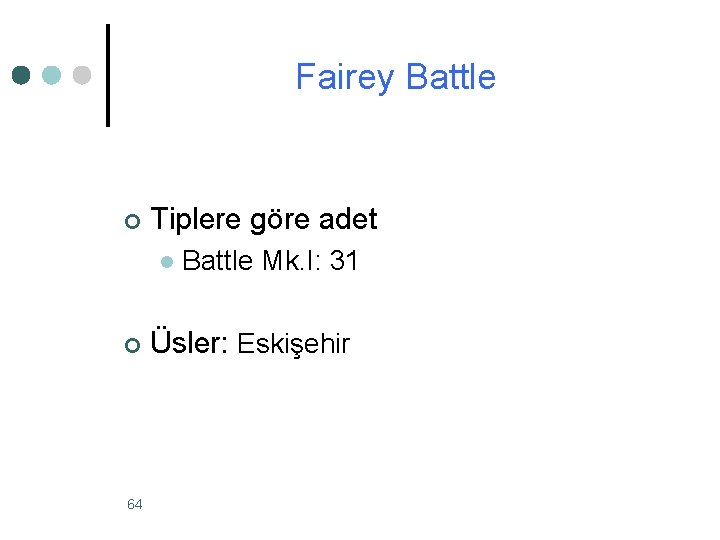

Fairey Battle ¢ Tiplere göre adet l ¢ 64 Battle Mk. I: 31 Üsler: Eskişehir

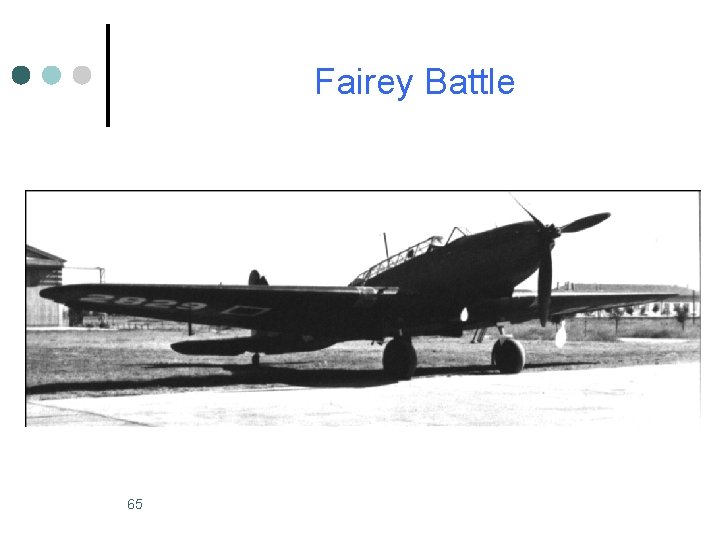

Fairey Battle 65

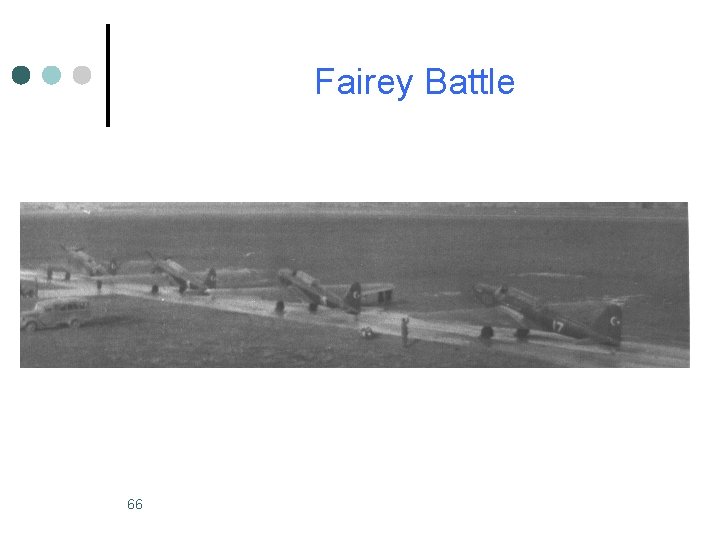

Fairey Battle 66

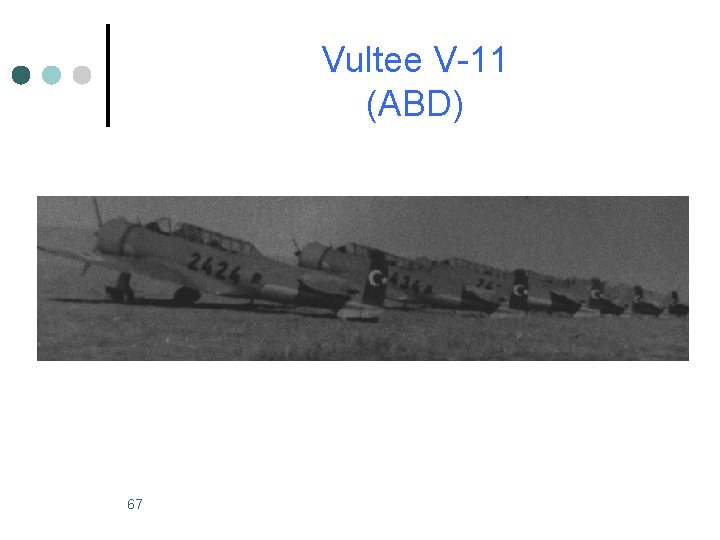

Vultee V-11 (ABD) 67

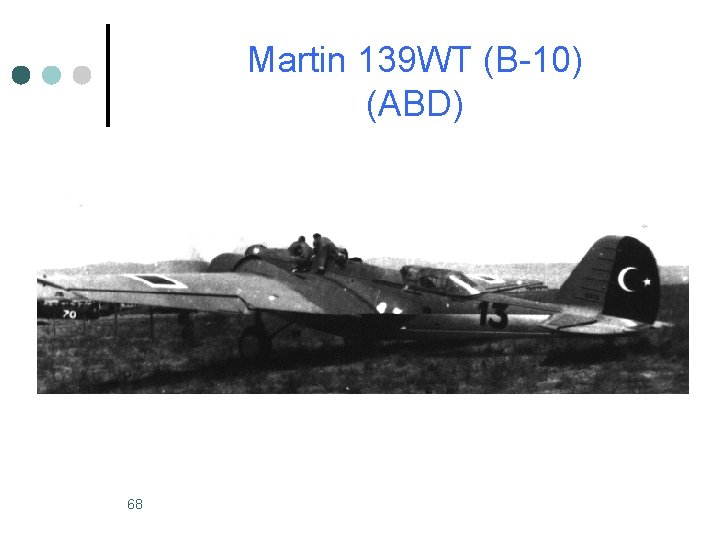

Martin 139 WT (B-10) (ABD) 68

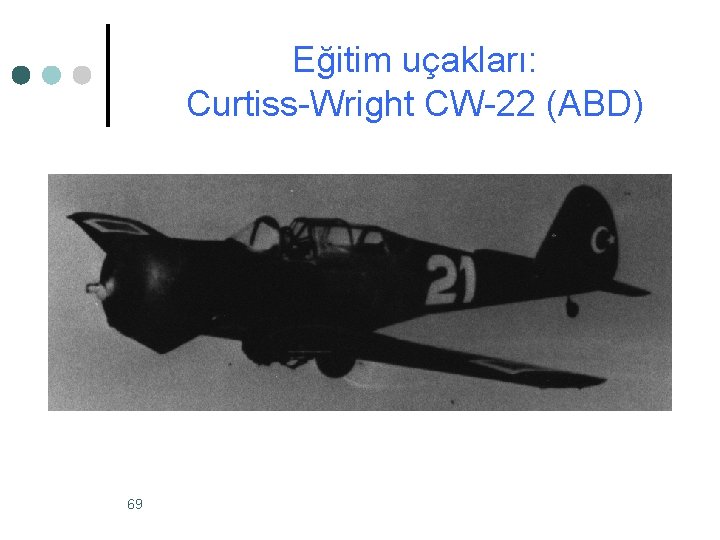

Eğitim uçakları: Curtiss-Wright CW-22 (ABD) 69

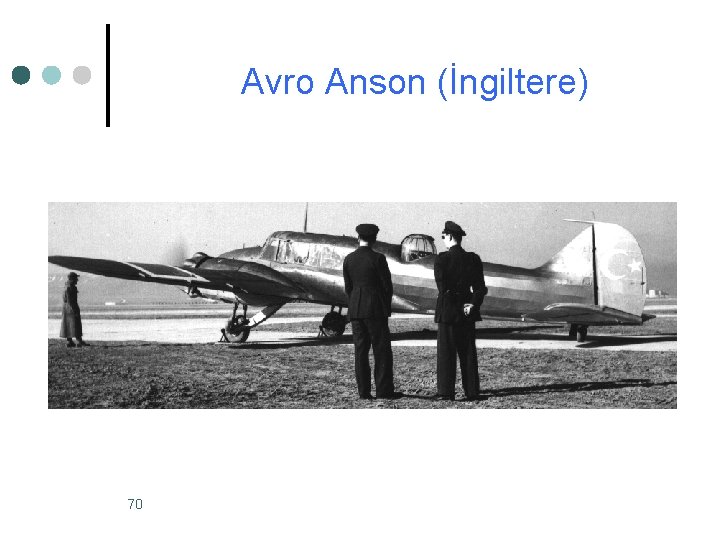

Avro Anson (İngiltere) 70

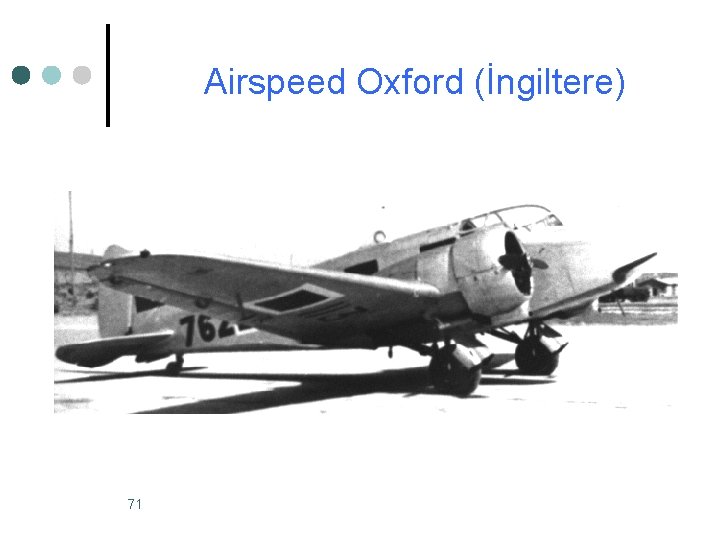

Airspeed Oxford (İngiltere) 71

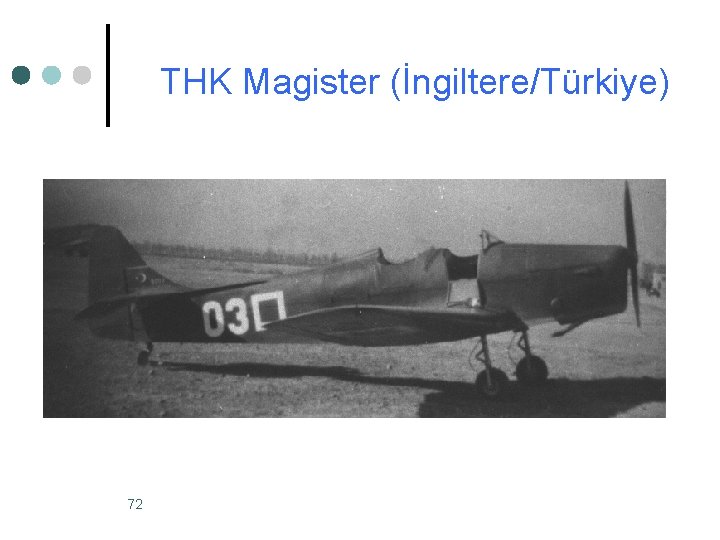

THK Magister (İngiltere/Türkiye) 72

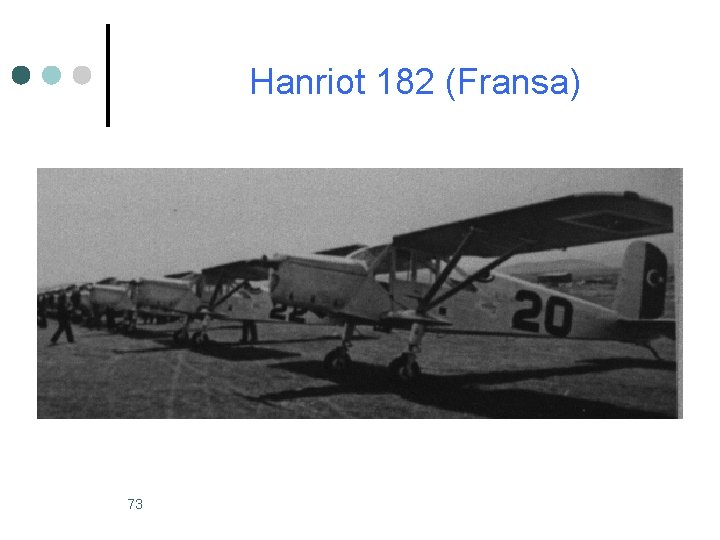

Hanriot 182 (Fransa) 73

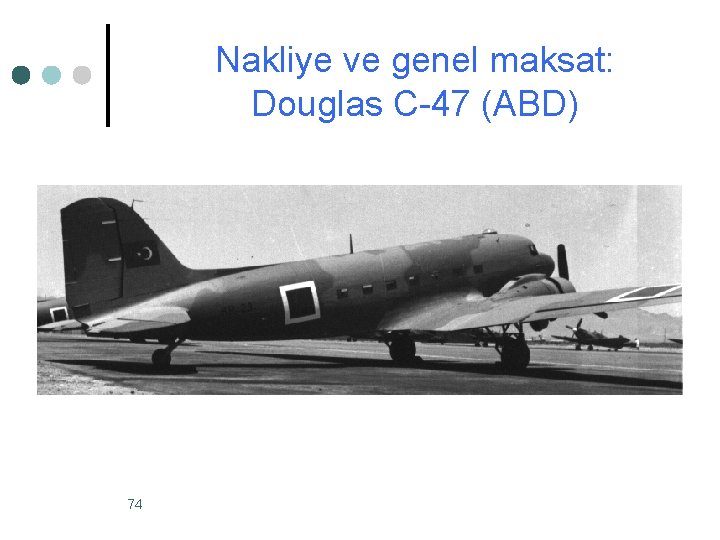

Nakliye ve genel maksat: Douglas C-47 (ABD) 74

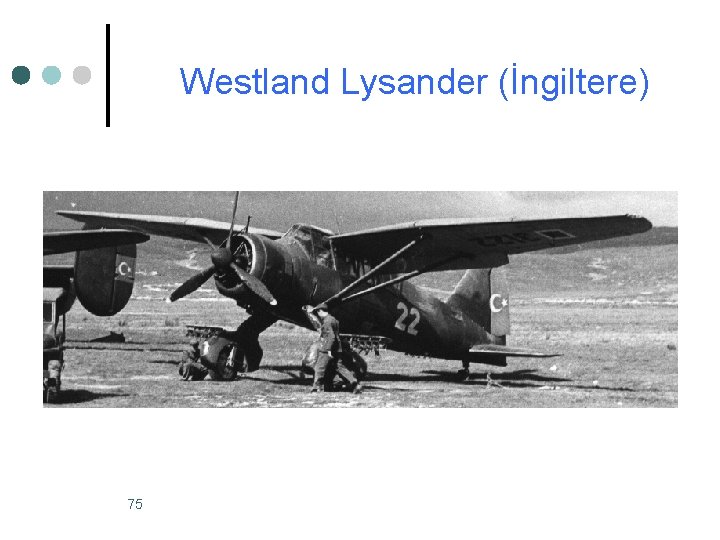

Westland Lysander (İngiltere) 75

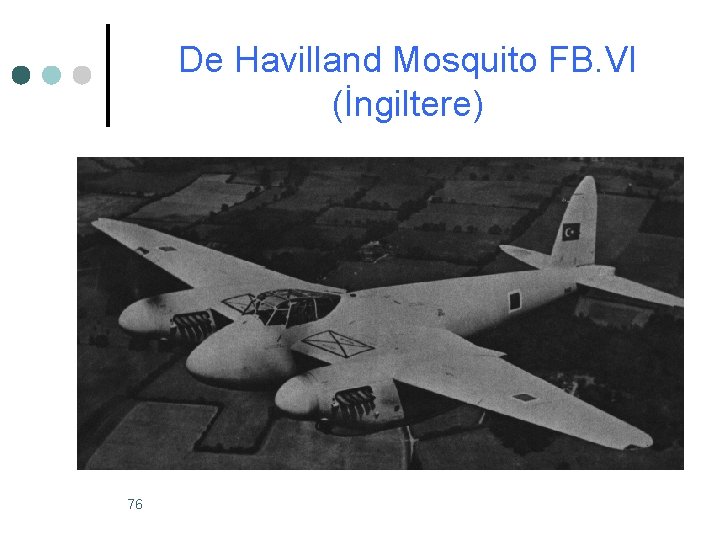

De Havilland Mosquito FB. VI (İngiltere) 76

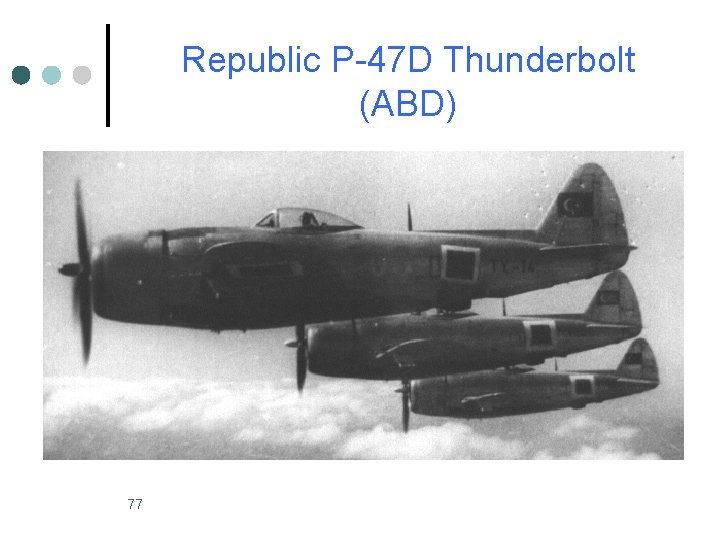

Republic P-47 D Thunderbolt (ABD) 77
