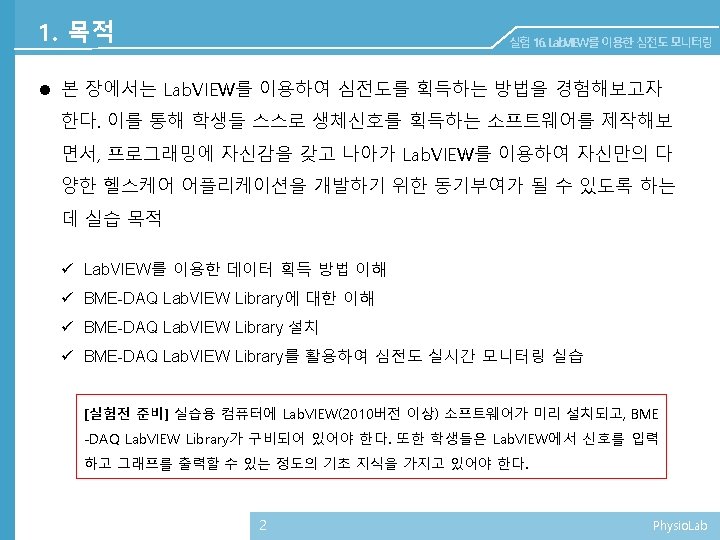

2 BMEDAQ Lab VIEW Library 16 Lab VIEW

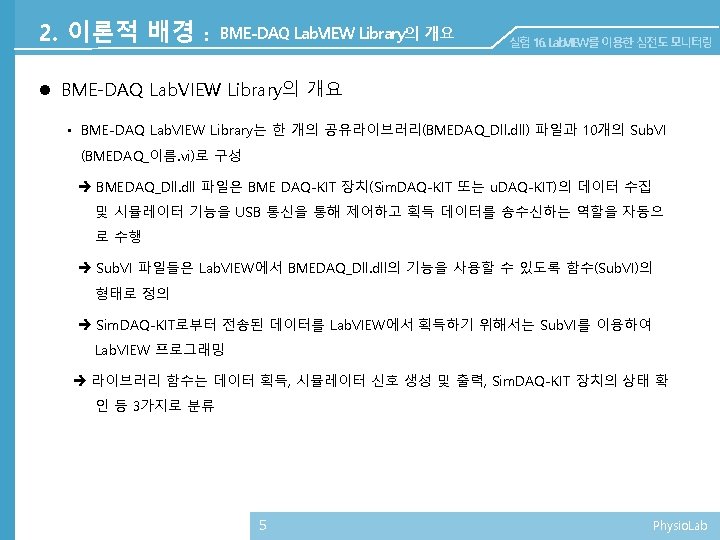

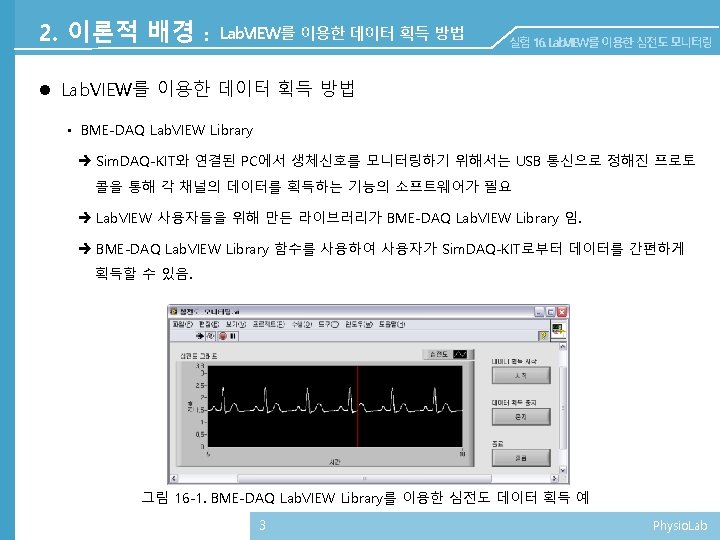

2. 이론적 배경 : BME-DAQ Lab. VIEW Library 함수 실험 16. Lab. VIEW를 이용한 심전도 모니터링 l BME-DAQ Lab. VIEW Library 함수 표 16 -1. BME-DAQ Lab. VIEW Library 6 Physio. Lab
2. 이론적 배경 : BME-DAQ Lab. VIEW Library 함수 실험 16. Lab. VIEW를 이용한 심전도 모니터링 l BME-DAQ Lab. VIEW Library 함수 표 16 -1. BME-DAQ Lab. VIEW Library(계속) 7 Physio. Lab

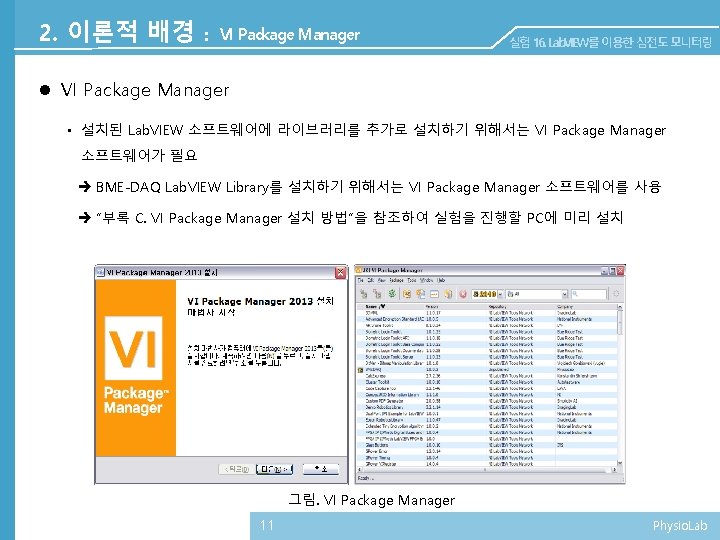

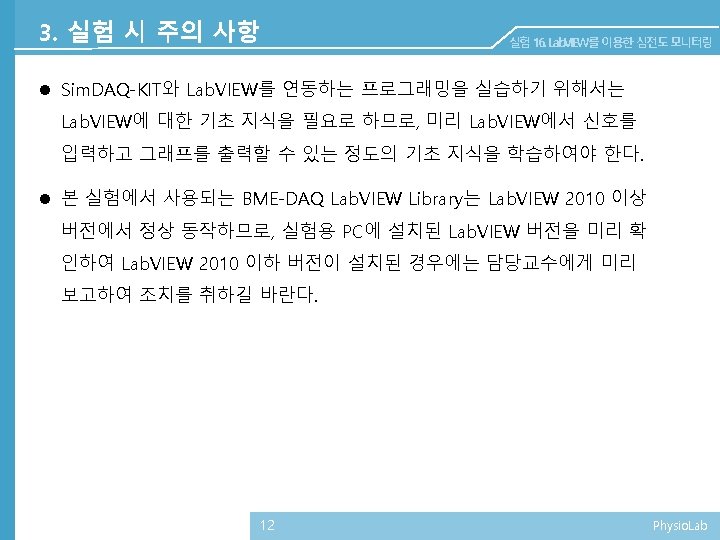

4. 실험기자재 및 재료 실험 16. Lab. VIEW를 이용한 심전도 모니터링 l 조립된 ECG-KIT l Sim. DAQ-KIT 본체, BME-DAQ RMSW 소프트웨어 l VI Package Manager 및 Lab. VIEW 2010 이상 버전이 설치된 실험 PC l BME-DAQ Lab. VIEW Library 설치 파일 13 Physio. Lab

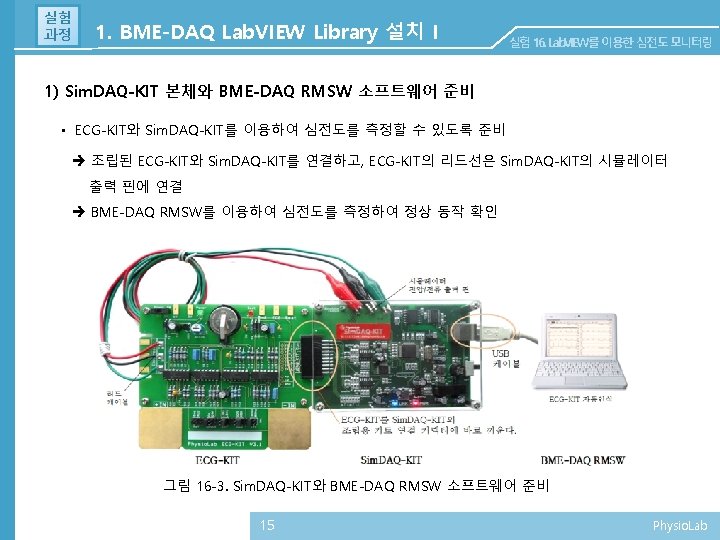

실험 과정 1. BME-DAQ Lab. VIEW Library 설치 II 실험 16. Lab. VIEW를 이용한 심전도 모니터링 1) Sim. DAQ-KIT 본체와 BME-DAQ RMSW 소프트웨어 준비(계속) • 심전도 측정을 통하여 조립된 ECG-KIT와 Sim. DAQ-KIT가 정상적으로 동작함을 확인 후 BME-DAQ RMSW 소프트웨어 종료 ü Signal-1 Setting : ECG_Periodic, 72. 0 BPM, 1. 00 m. V ü Signal-2 Setting : Sin 신호, 60. 0 Hz, 1 m. Vpp, 그림 16 -4. “Smart Simulator Setting Dialog”창 에서 시뮬레이터 신호 확인 16 그림 16 -5. BME-DAQ RMSW 소프트웨어를 통해 Sim. DAQ-KIT의 정상 동작 확인 Physio. Lab
실험 과정 1. BME-DAQ Lab. VIEW Library 설치 III 실험 16. Lab. VIEW를 이용한 심전도 모니터링 2) BME-DAQ Lab. VIEW Library 패키지 설치 • BME-DAQ Lab. VIEW Library 패키지 파일을 실험용 PC의 정해둔 위치해 복사 • Lab. VIEW 소프트웨어를 실행하고, 도구 메뉴에 포함된 VI Package Manager를 실행 그림 16 -6. VI Package Manager 실행 17 그림 16 -7. JKI VI Package Manager 로딩 화면 Physio. Lab
실험 과정 1. BME-DAQ Lab. VIEW Library 설치 Ⅳ 실험 16. Lab. VIEW를 이용한 심전도 모니터링 2) BME-DAQ Lab. VIEW Library 패키지 설치(계속) • VI Package Manager에서 BME-DAQ Lab. VIEW Library 설치 파일 선택 메인 메뉴에서 “File≫Open Package(s)” 파일 선택 • BME-DAQ Lab. VIEW Library 패키지 정보 확인, 좌측의 Install 버튼을 눌러 패키지를 설치 그림 16 -8. BME-DAQ Lab. VIEW Library 패키지 정보 화면 18 그림 16 -9. BME-DAQ Lab. VIEW Library 패키지 설치 완료 Physio. Lab

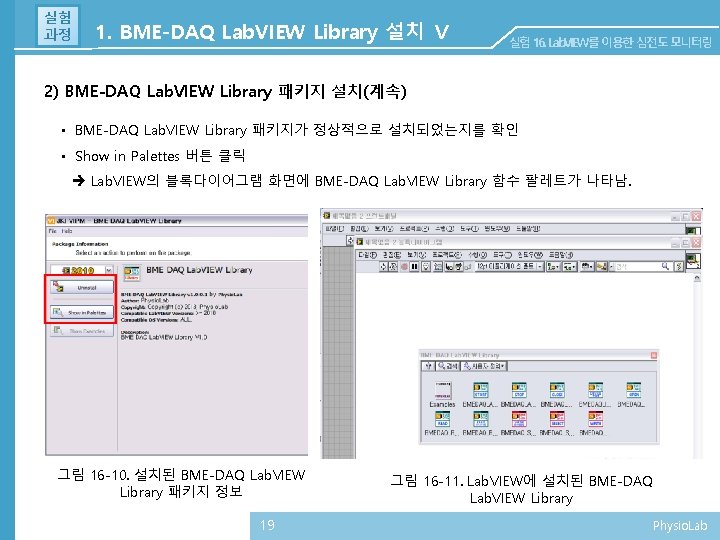

실험 과정 1. BME-DAQ Lab. VIEW Library 설치 Ⅴ 실험 16. Lab. VIEW를 이용한 심전도 모니터링 2) BME-DAQ Lab. VIEW Library 패키지 설치(계속) • BME-DAQ Lab. VIEW Library 패키지가 정상적으로 설치되었는지를 확인 • Show in Palettes 버튼 클릭 Lab. VIEW의 블록다이어그램 화면에 BME-DAQ Lab. VIEW Library 함수 팔레트가 나타남. 그림 16 -10. 설치된 BME-DAQ Lab. VIEW Library 패키지 정보 19 그림 16 -11. Lab. VIEW에 설치된 BME-DAQ Lab. VIEW Library Physio. Lab

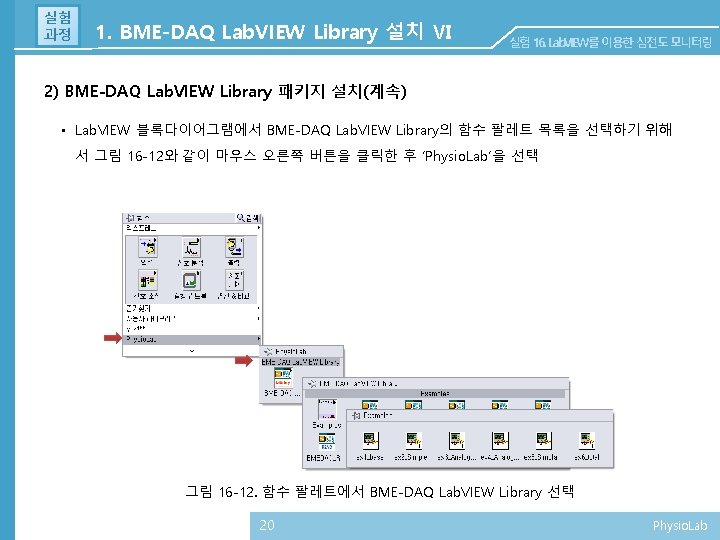

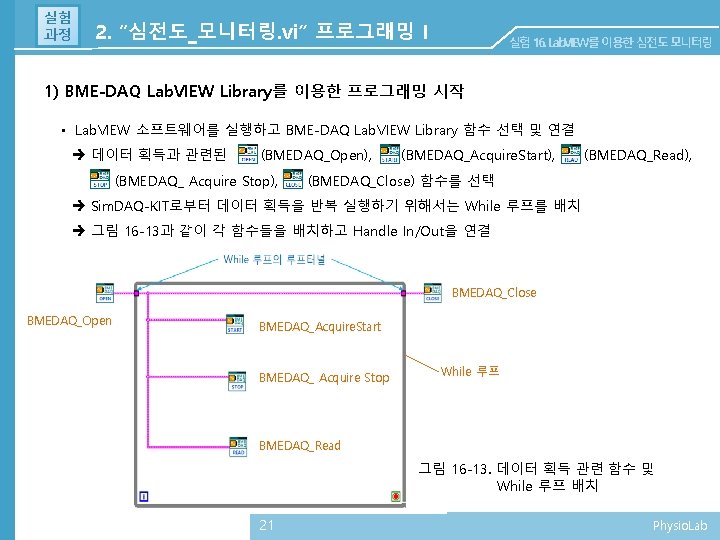

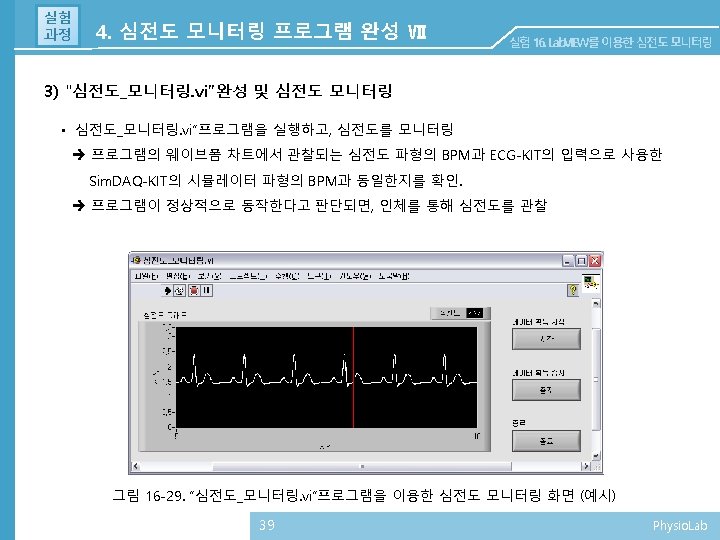

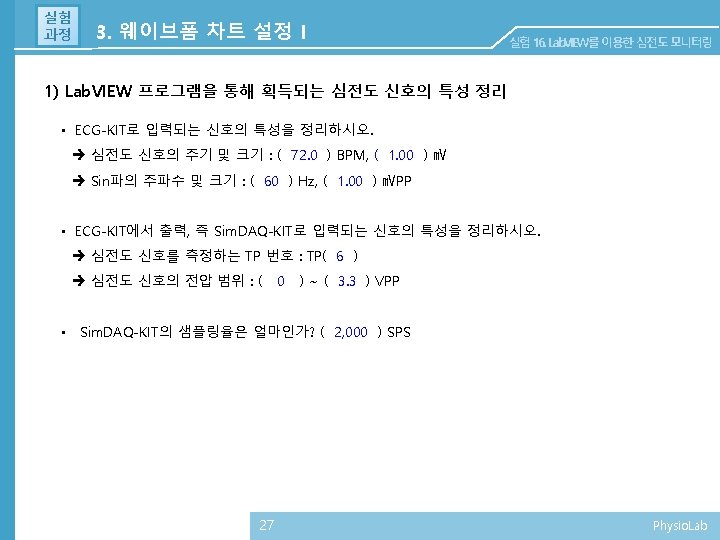

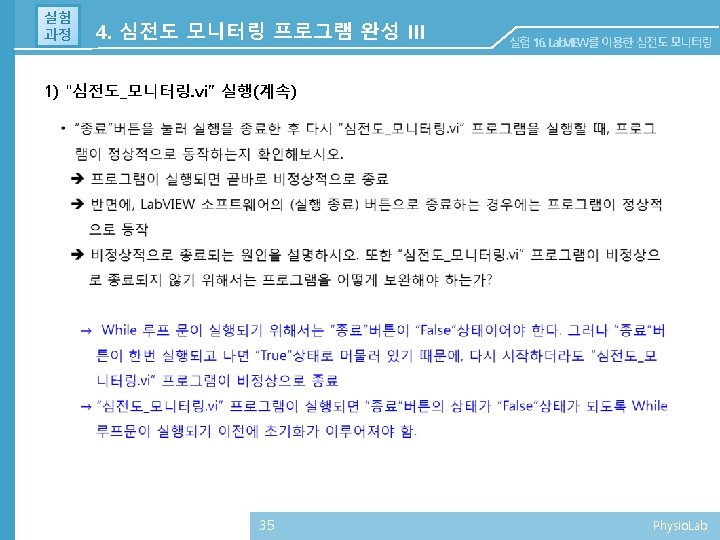

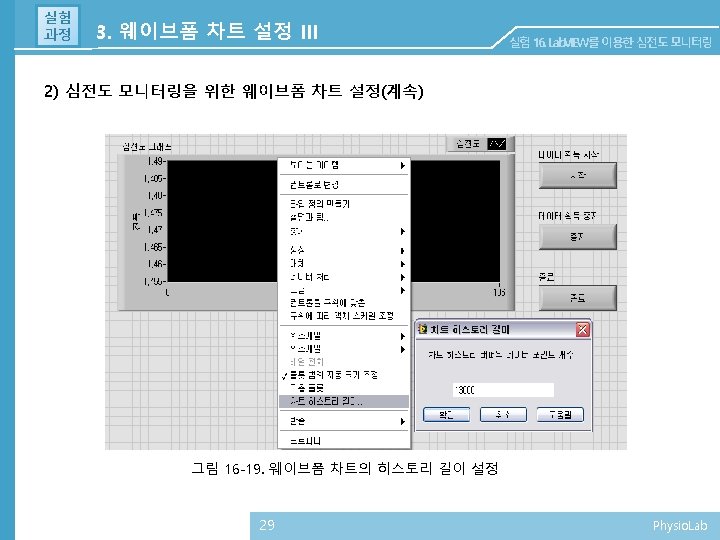

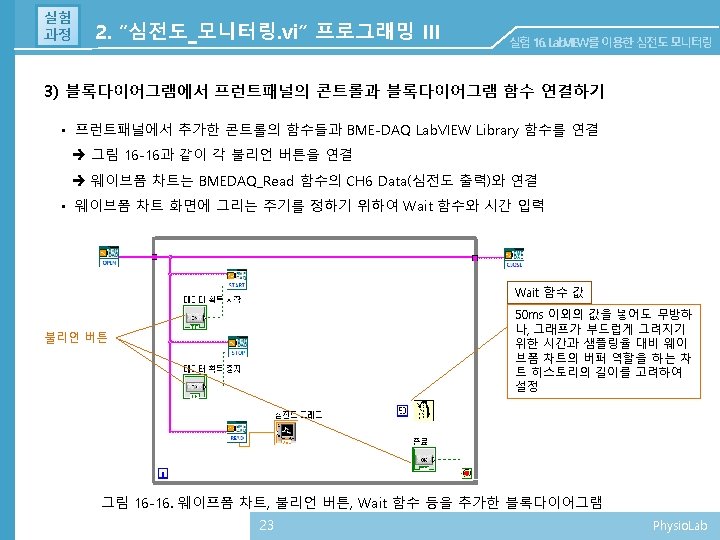

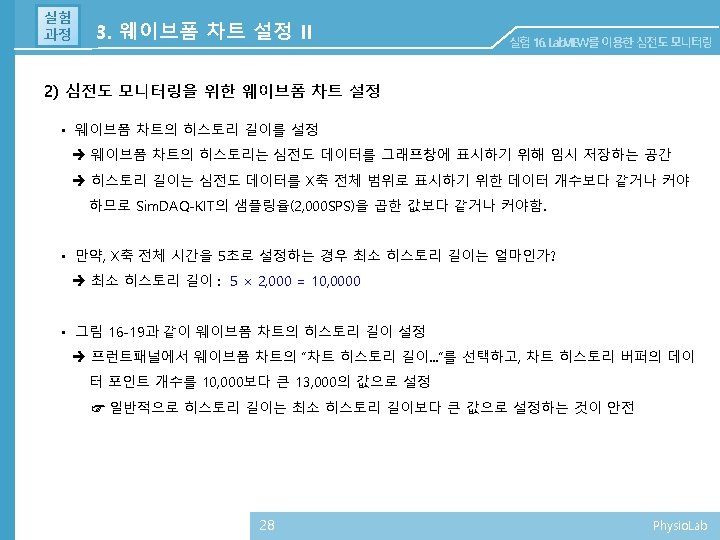

실험 과정 2. “심전도_모니터링. vi” 프로그래밍 I 실험 16. Lab. VIEW를 이용한 심전도 모니터링 1) BME-DAQ Lab. VIEW Library를 이용한 프로그래밍 시작 • Lab. VIEW 소프트웨어를 실행하고 BME-DAQ Lab. VIEW Library 함수 선택 및 연결 데이터 획득과 관련된 (BMEDAQ_Open), (BMEDAQ_ Acquire Stop), (BMEDAQ_Acquire. Start), (BMEDAQ_Read), (BMEDAQ_Close) 함수를 선택 Sim. DAQ-KIT로부터 데이터 획득을 반복 실행하기 위해서는 While 루프를 배치 그림 16 -13과 같이 각 함수들을 배치하고 Handle In/Out을 연결 BMEDAQ_Close BMEDAQ_Open BMEDAQ_Acquire. Start BMEDAQ_ Acquire Stop While 루프 BMEDAQ_Read 그림 16 -13. 데이터 획득 관련 함수 및 While 루프 배치 21 Physio. Lab
