2 4 Lentes M 29 Lentes convergentes e

2. 4. Lentes M 29

Lentes convergentes e divergentes As lentes são meios óticos transparentes limitados por duas superfícies curvas ou por uma superfície curva e outra plana. Nas lentes convergentes, a espessura na parte central da lente é maior do que nos bordos. Nas lentes divergentes, a espessura na parte central da lente é menor do que nos bordos. M 29

Lentes convergentes Nas lentes convergentes, os raios luminosos que incidem paralelamente ao eixo principal da lente refratam-se, convergindo num ponto situado à frente da lente. Este ponto designa-se por foco da lente e é real, pois pode ser projetado num alvo. M 29

Lentes convergentes Nas lentes convergentes, a imagem pode ser, dependendo da distância do objeto à lente: • direita, virtual e maior do que o objeto; ou • invertida, real e maior ou menor do que o objeto. M 29

Lentes divergentes Nas lentes divergentes, os raios luminosos que incidem paralelamente ao eixo principal da lente refratam-se, divergindo a partir de um ponto situado atrás da lente. Este ponto designa-se por foco da lente e é virtual, pois não pode ser projetado num alvo. M 29

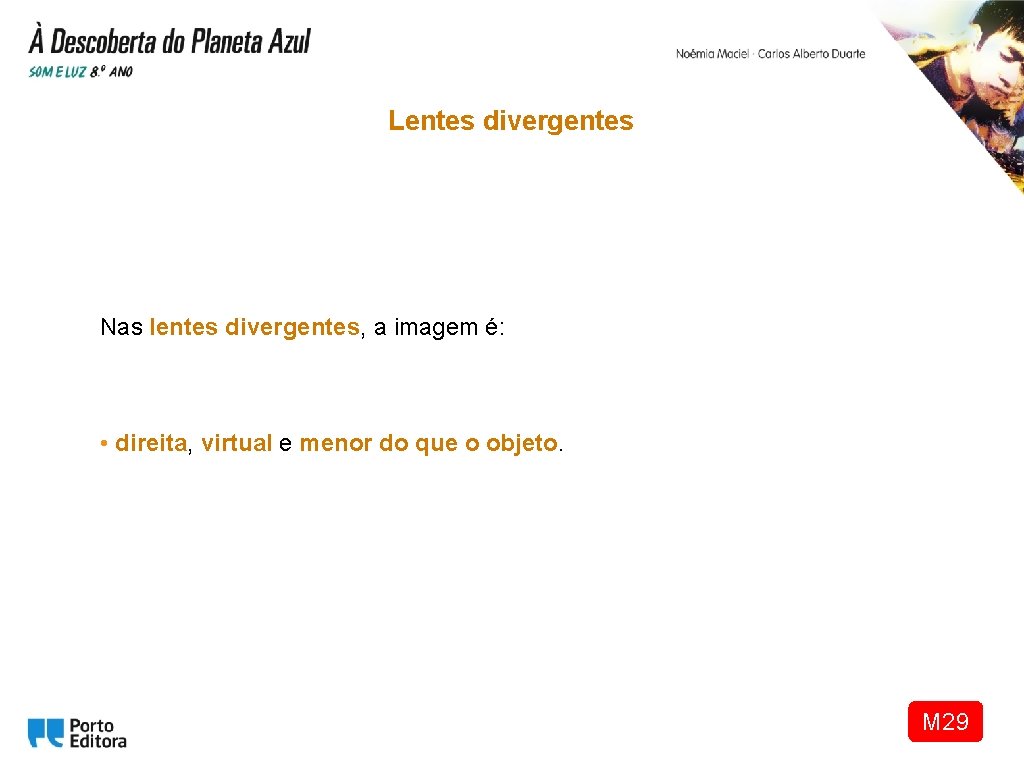

Lentes divergentes Nas lentes divergentes, a imagem é: • direita, virtual e menor do que o objeto. M 29

Distância focal de uma lente A distância focal de uma lente é a distância entre o centro ótico da lente e o foco. A distância focal representa-se por f e a sua unidade no sistema internacional, SI, é o metro, cujo símbolo é m. M 29

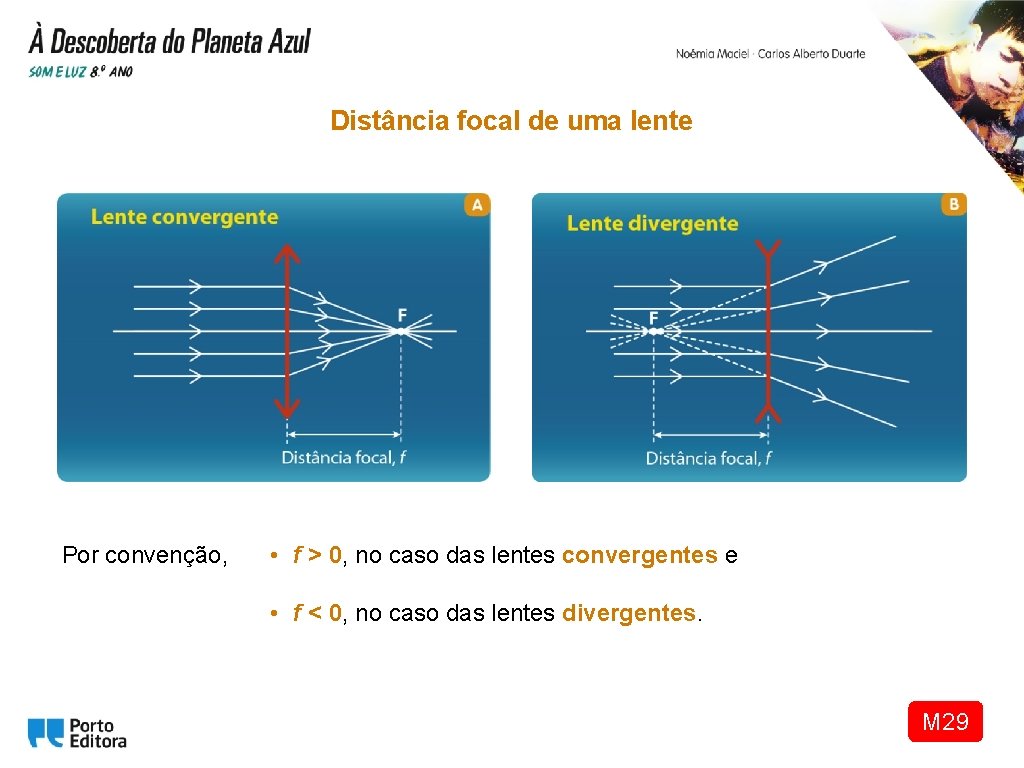

Distância focal de uma lente Por convenção, • f > 0, no caso das lentes convergentes e • f < 0, no caso das lentes divergentes. M 29

Distância focal de uma lente O valor da distância focal de uma lente determina o poder convergente ou divergente dessa lente. • Quanto menor for a distância focal, mais os raios refratados convergem (ou divergem), isto é, maior é o seu poder convergente (ou divergente). • Quanto maior for a distância focal, menos os raios refratados convergem (ou divergem), isto é, menor é o seu poder convergente (ou divergente). M 29

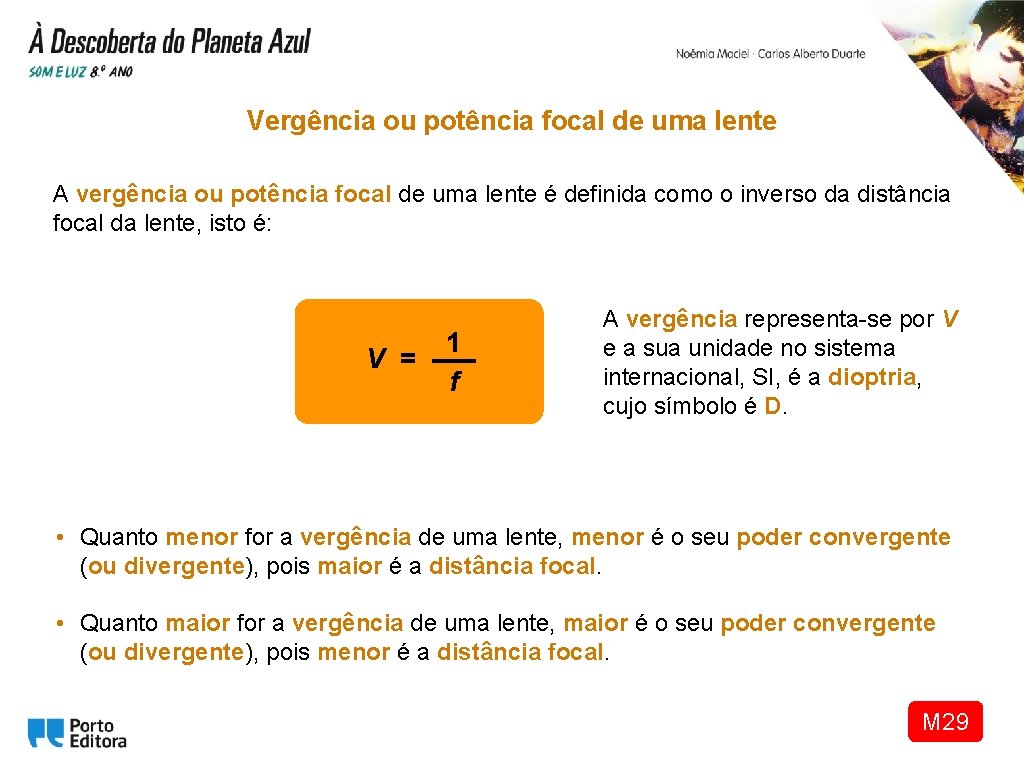

Vergência ou potência focal de uma lente A vergência ou potência focal de uma lente é definida como o inverso da distância focal da lente, isto é: V = 1 f A vergência representa-se por V e a sua unidade no sistema internacional, SI, é a dioptria, cujo símbolo é D. • Quanto menor for a vergência de uma lente, menor é o seu poder convergente (ou divergente), pois maior é a distância focal. • Quanto maior for a vergência de uma lente, maior é o seu poder convergente (ou divergente), pois menor é a distância focal. M 29

Diagrama de conteúdos M 29
