2. 1. CRTANJE KOCKE I KVADRA
PRISJETITE SE – NAREDBE ZA CRTANJE NA JEDNOJ PLOHI Naredba za skretanje kornjače lijevo LT <<broj stupnjeva>> Naredba za skretanje kornjače desno RT <<broj stupnjeva>> Naredba za pomicanje prema naprijed FD <<broj koraka>> Naredba za pomicanje unatrag BK <<broj koraka>> Naredba za spuštanje pera PD Naredba za podizanje pera PU Naredba za korištenje brisala PE Naredba za povratak u početni položaj HOME Kako bi se prisjetili, unesimo u MSW Logo naredbu: REPEAT 4 [FD 20 RT 90]
� Svijet sadrži 3 dimenizije – širinu, visinu i duljinu. � Prisjetimo se da u 5 razredu smo učili da uz pomoć uporabe prikrata i crtanjem paralelograma na mjestu kvadrata. � Te dvijde tehnike omogučili su nam postignemo privid treće dimenzije i iscrtano model kocke. � Podsjetimo se što je PRIKRATA. (uz pomoć knjige).
POMICANJE PLOHE CRTANJA RADI CRTANJA U TRI DIMENZIJE Pomicanje plohe s pomoću valjanja kornjače Pomicanje plohe s pomoću poniranja kornjače
NAČIN CRTANJA NAKON UNOSA NAREDBE PERSPECTIVE � Kornjača ima potpunu slobodu prevrtanja, poput akrobatskoga aviona.
POSTUPAK CRTANJA KOCKE � Ponavljanje � crtanje četiri puta: kvadrata � pomak u gornji lijevi kut iscrtanoga kvadrata � poniranje (prema dolje) za 90 stupnjeva.
PREGLED PROŠIRENIH NAREDABA ZA CRTANJE TRODIMENZIONALNIH TIJELA Naredba za valjanje kornjače na lijevi bok LEFTROLL <<broj stupnjeva>> Naredba za valjanje kornjače na desni bok RIGHTROLL <<broj stupnjeva>> Naredba za poniranje kornjače glavom prema dolje DOWNPITCH <<broj stupnjeva>> Naredba za uzdizanje kornjače glavom prema gore UPPITCH <<broj stupnjeva>> Naredba za skretanje kornjače lijevo LT <<broj stupnjeva>> Naredba za skretanje kornjače desno RT <<broj stupnjeva>> Naredba za crtanje u tri dimenzije PERSPECTIVE Naredbe za crtanje u dvije dimenzije WINDOW, FENCE, WRAP Naredba za spuštanje pera PD Naredba za dizanje pera PU Naredba za korištenje brisala PE Naredba za povratak u početni položaj HOME
POSTUPAK CRTANJA KVADRA Ponavljanje dva puta: crtanje pravokutnika sa stranicama A i B pomak u gornji lijevi kut pravokutnika poniranje prema dolje za 90 stupnjeva crtanje pravokutnika sa stranicama C i B pomak u gornji lijevi kut pravokutnika (u novoj plohi to je lijevi kut koji je “dublje” u papiru) poniranje prema dolje za 90 stupnjeva.

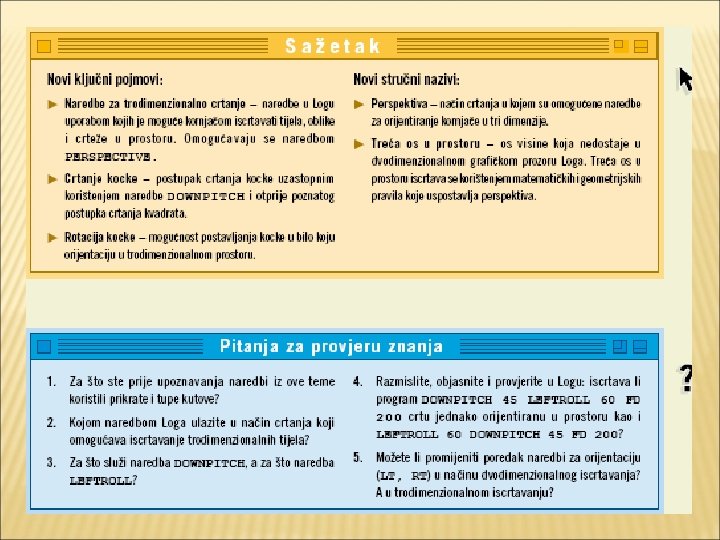

SAŽETAK Novi ključni pojmovi: � naredba za trodimenzionalno crtanje � crtanje kocke � rotacija kocke Novi stručni nazivi: � perspektiva � treća os u prostoru
