192 168 8 165 Serwer 192 168 8

192. 168. 8. 165 Serwer 192. 168. 8. 4 e 3 untrust Net. Screen e 1 Klient trust NAT 126. 66. 51. 254 126. 66. 51. 253 Route Klient wychodzi z adresu 192. 168. 8. 165 wołając serwer 126. 66. 51. 253. Serwer widzi , że klient wychodzi z adresu 126. 66. 51. 254. Działa NAT na trasie Klient – Serwer. Interface e 1 ma włączony NAT. Interface e 3 ma włączony Route lub NAT nie ma to znaczenia bo należy do strefy untrust. NAT działa tylko w strefie trust. Serwer wychodzi z adresu 126. 66. 51. 253 i woła klienta 192. 168. 8. 165. Klient widzi , że serwer wychodzi z adresu 126. 66. 51. 253. Działa Route na trasie Serwer – Klient.

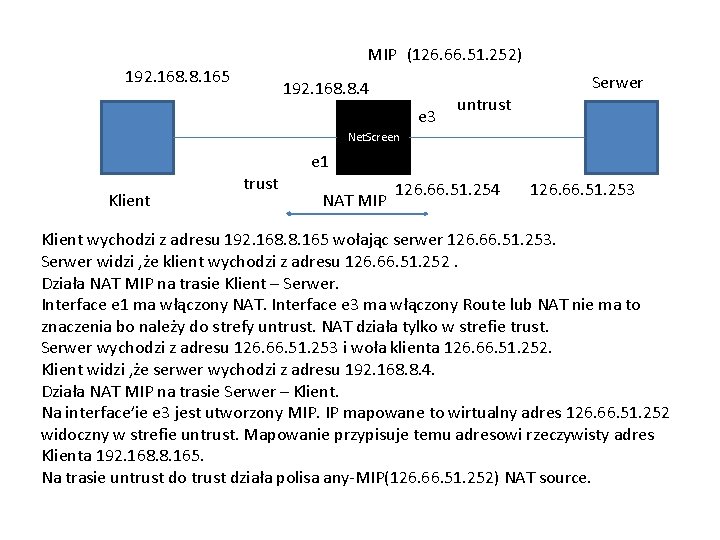

MIP (126. 66. 51. 252) 192. 168. 8. 165 Serwer 192. 168. 8. 4 e 3 untrust Net. Screen e 1 Klient trust NAT MIP 126. 66. 51. 254 126. 66. 51. 253 Klient wychodzi z adresu 192. 168. 8. 165 wołając serwer 126. 66. 51. 253. Serwer widzi , że klient wychodzi z adresu 126. 66. 51. 252. Działa NAT MIP na trasie Klient – Serwer. Interface e 1 ma włączony NAT. Interface e 3 ma włączony Route lub NAT nie ma to znaczenia bo należy do strefy untrust. NAT działa tylko w strefie trust. Serwer wychodzi z adresu 126. 66. 51. 253 i woła klienta 126. 66. 51. 252. Klient widzi , że serwer wychodzi z adresu 192. 168. 8. 4. Działa NAT MIP na trasie Serwer – Klient. Na interface’ie e 3 jest utworzony MIP. IP mapowane to wirtualny adres 126. 66. 51. 252 widoczny w strefie untrust. Mapowanie przypisuje temu adresowi rzeczywisty adres Klienta 192. 168. 8. 165. Na trasie untrust do trust działa polisa any-MIP(126. 66. 51. 252) NAT source.
