172428 www huawei com Copyright 2013 Huawei Technologies

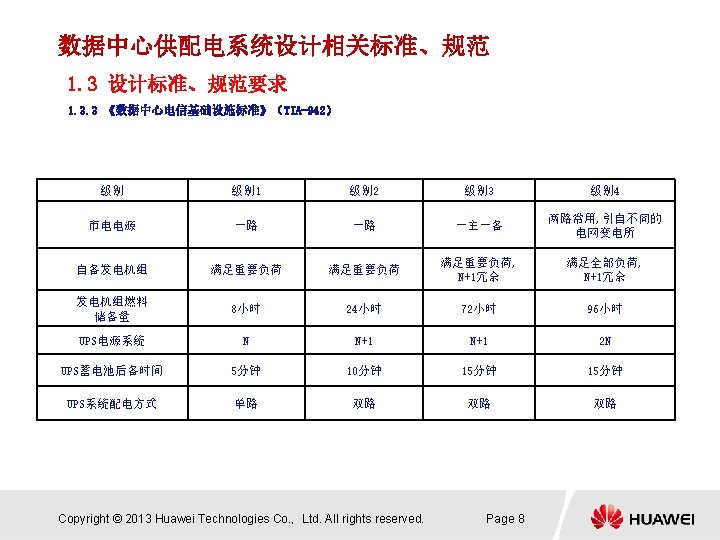

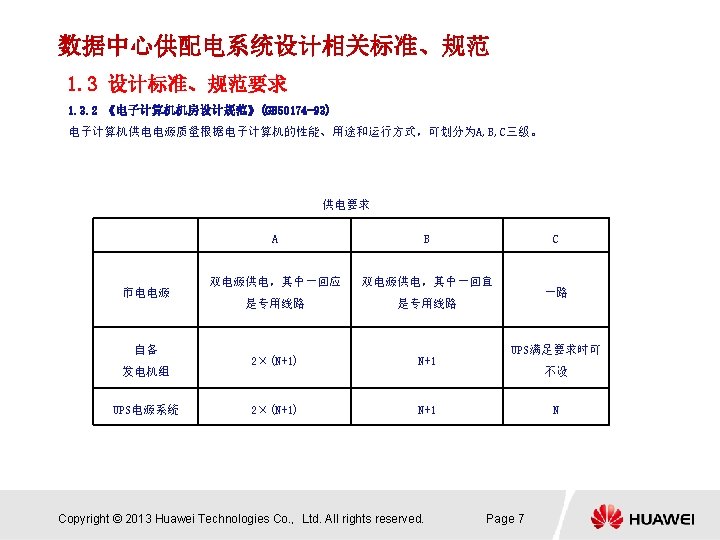

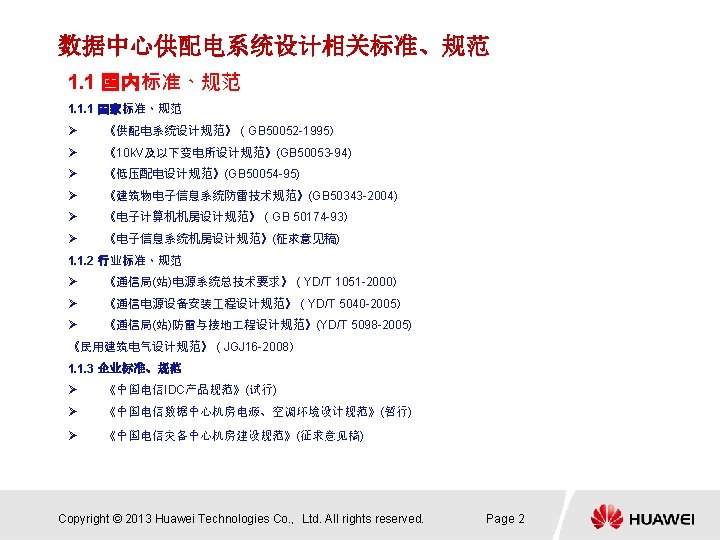

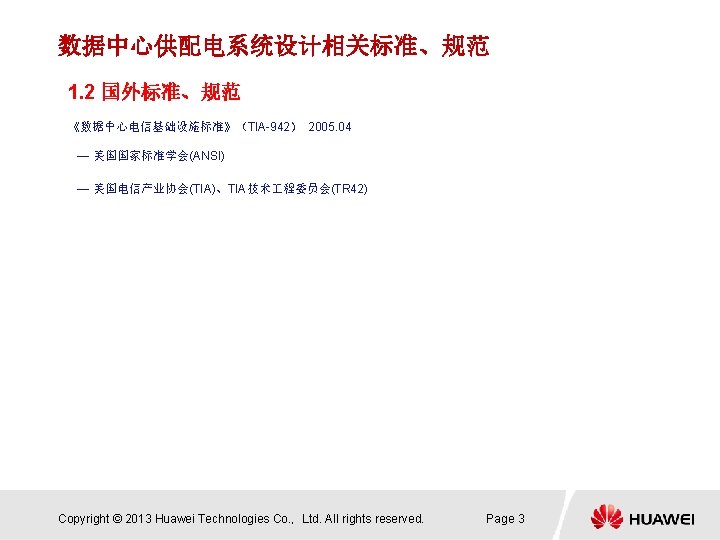

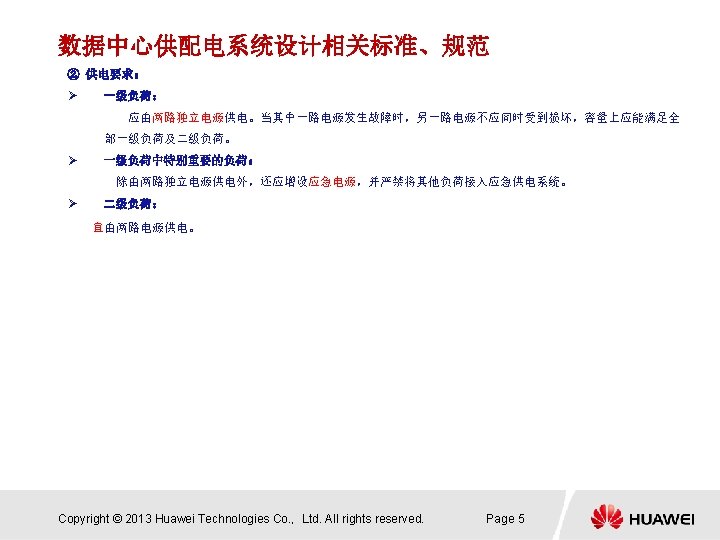

数据中心供配电系统设计相关标准、规范 1. 4 主要部件标准和规范标准类别国家标准GB IEC标准低压开关设备和控制设备总则 GB/T 14048. 1 -93 IEC

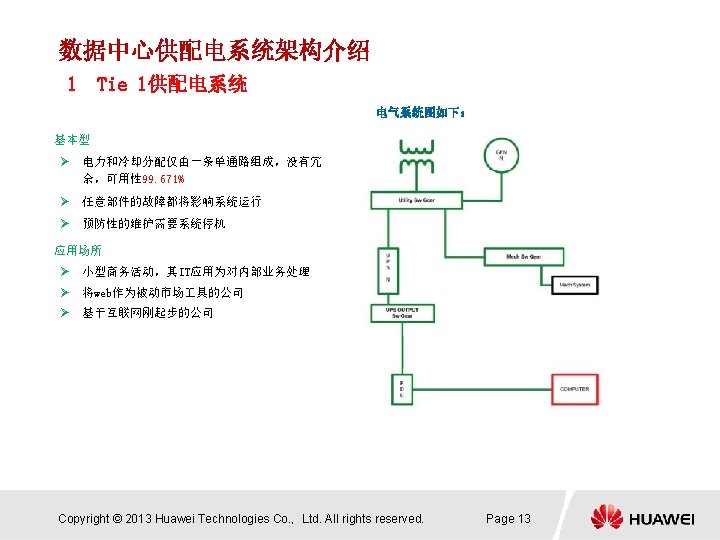

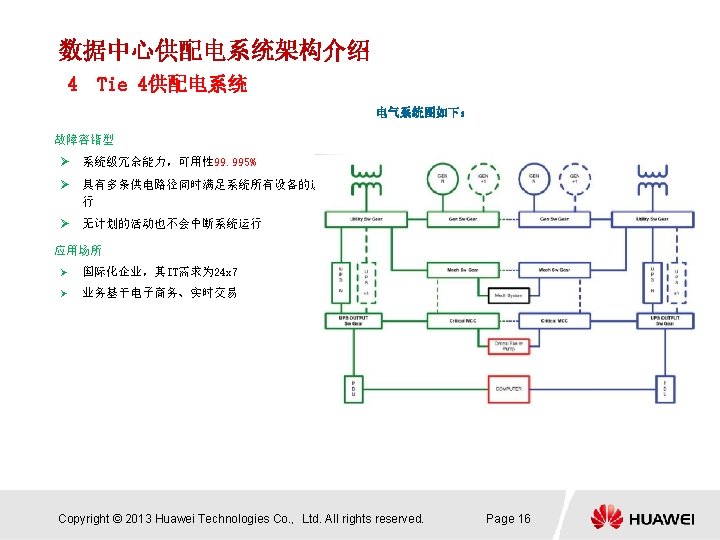

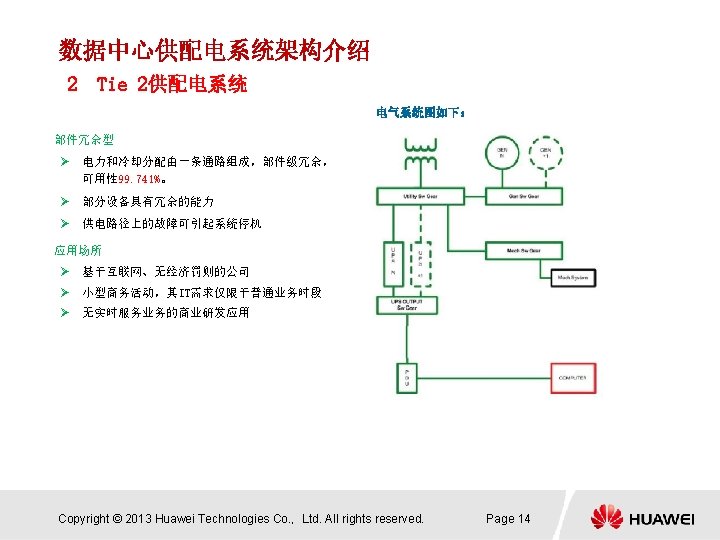

数据中心供配电系统方案设计 1 柴油发电机设计选型：设计选型步骤 Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights reserved.

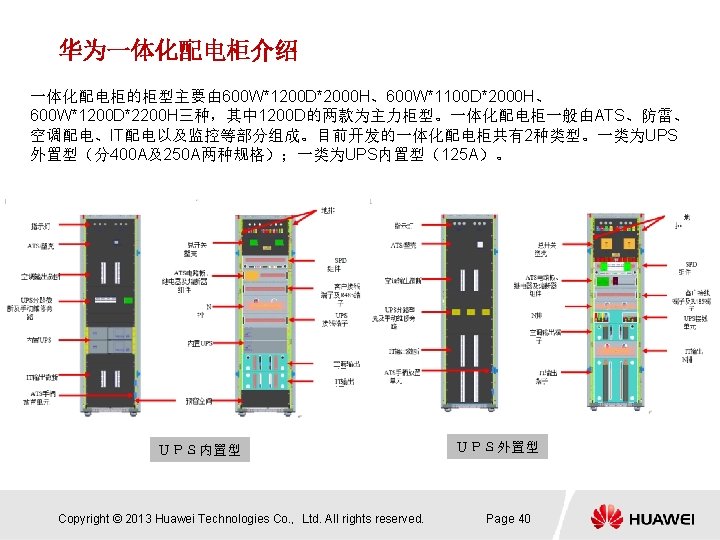

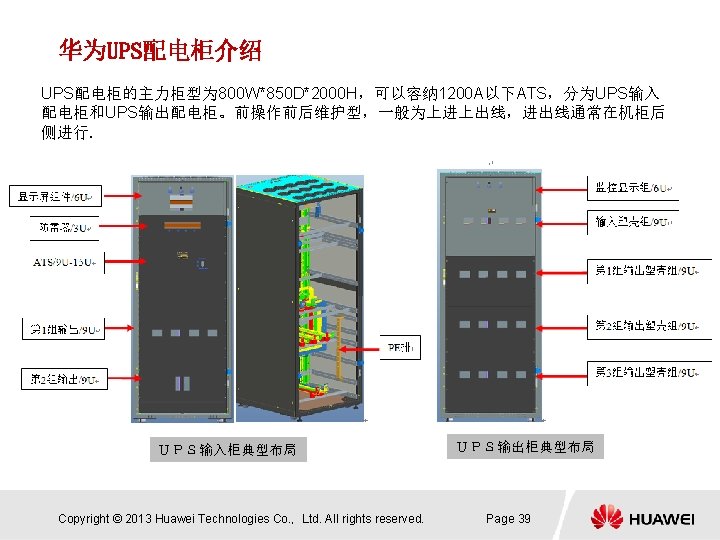

数据中心供配电系统方案设计 4. 2 配电柜的设计选型柜型编码 02400756 精密配电柜 02400740 02400755 一体化配电柜 02400764 02400688 UPS配电柜

数据中心供配电系统方案设计 5 防雷接地设计原则： Ø 系统防护原则 Copyright © 2013 Huawei Technologies Co. ， Ltd.

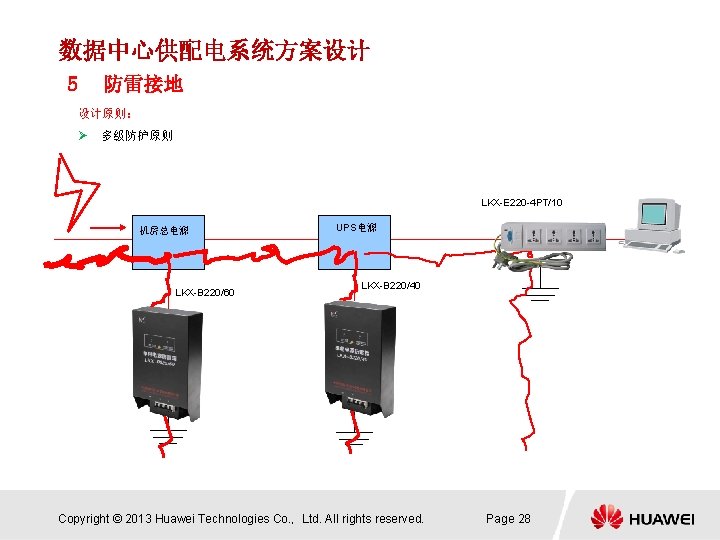

数据中心供配电系统方案设计 5 防雷接地设计原则： Ø 多级防护原则 LKX-E 220 -4 PT/10 机房总电源 LKX-B 220/60 UPS电源

数据中心供配电系统方案设计 5 防雷接地保护地线对线径的要求： Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights

数据中心供配电系统方案设计 5 防雷接地标准安装图集中推荐的接地系统图 Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights

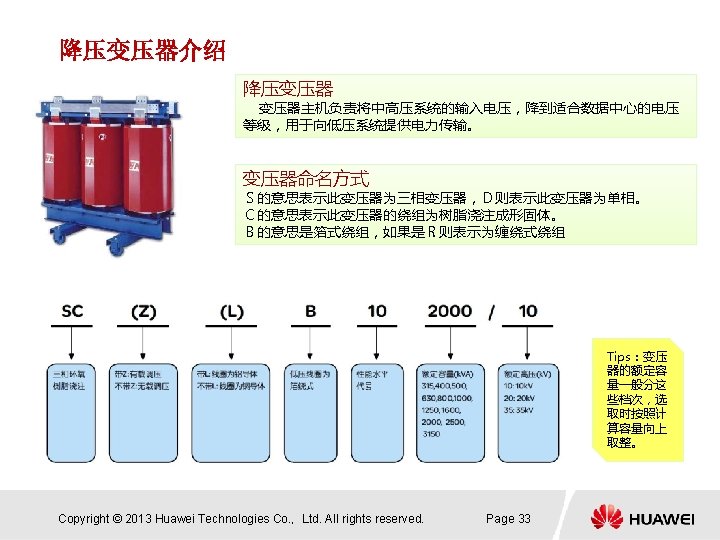

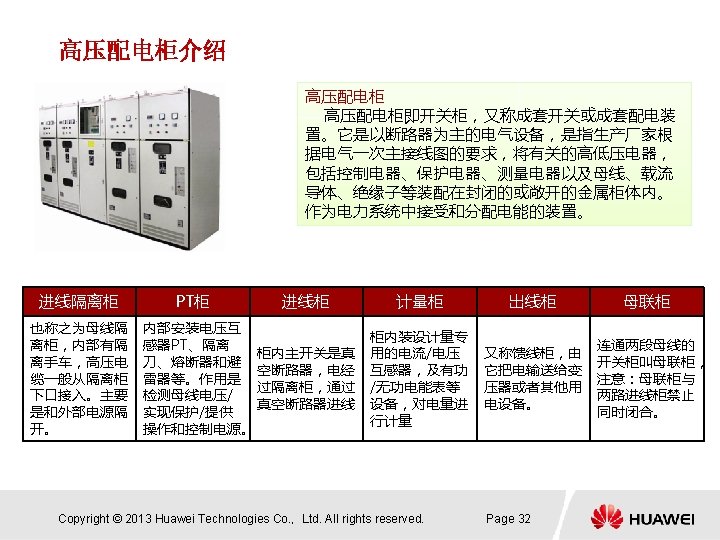

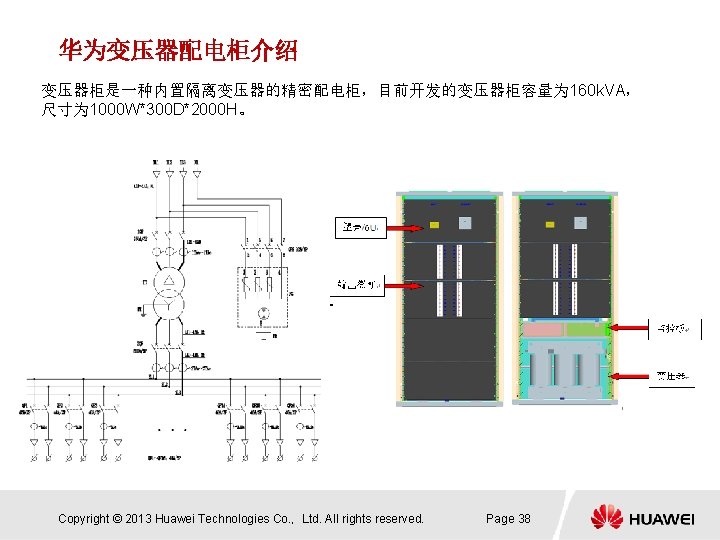

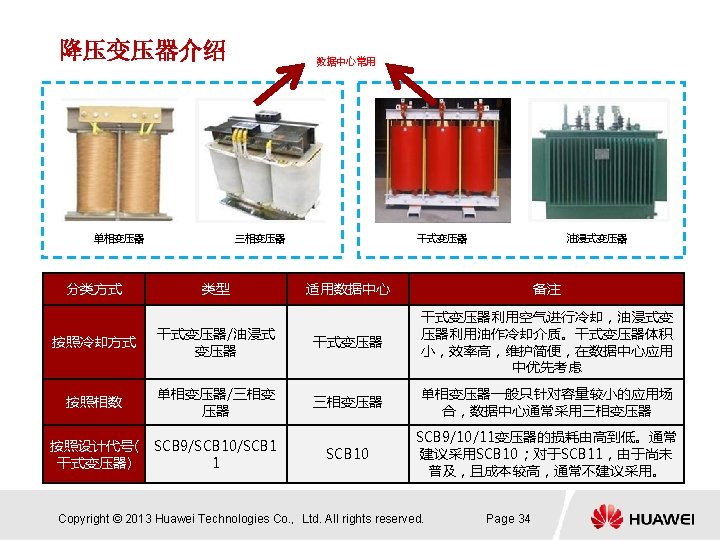

华为精密配电柜介绍前操作前维护型-正面 Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights reserved. 前操作前维护型-背面

华为数据中心常用r. PDU介绍 r. PDU主要分为两种，分别为基本型和监控型，输出插座主要为IEC C 13和C 19为主。序号编码型号尺寸（长*宽*高）监控类型 1 02120701

Slides: 43

Download presentation

数据中心供配电系统设计相关标准、规范 1. 4 主要部件标准和规范标准类别国家标准GB IEC标准低压开关设备和控制设备总则 GB/T 14048. 1 -93 IEC 60947 -1 1999 低压熔断器 GB 13539. 1 -2002 IEC 60269 -1 1998 低压断路器 GB 14048. 2 -2001 IEC 60947 -2 1995 GB 10963 -1999 IEC 60898 GB 10963. 2 -1999 IEC 60898. 2 2000 微型熔断器 GB 9364 IEC 60127 通信用配电设备 YD 585 -1999 低压成套开关设备和控制设备 GB 7251 Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights reserved. 1995 Page 10

数据中心供配电系统方案设计 4. 2 配电柜的设计选型柜型编码 02400756 精密配电柜 02400740 02400755 一体化配电柜 02400764 02400688 UPS配电柜 02400710 空调配电柜 02400716 配置输入：双路 250 A 输出： A: 27*40 A/1 P+3*16 A/1 P B: 27*40 A/1 P+3*16 A/1 P 尺寸： 1000 W*300 D*2000 H 输入：双路 400 A 输出： A: 24*40 A/3 P B: 24*40 A/3 P 尺寸： 600 W*1200 D*2000 H 输入：单路 630 A 输出： 36*40 A/2 P 尺寸： 1000 W*800 D*2000 H 不内置UPS 输入： 400 A ATS 空调： 4*63 A/3 P+4*10 A/3 P UPS： 1*250 A/3 P+2*250 A/4 P IT： 48*40 A/1 P 尺寸： 600 W*1200 D*2000 H 输入： 1600 A ATS 输出： 6*400 A/3 P MCCB 尺寸： 800 W*850 D*2000 H 输入： 630 A/4 P ATS 输出： 1*630 A/3 P MCCB 2*400 A/3 P MCCB 1*160 A/3 P MCCB 5*16 A/1 P 1*32 A/1 P 尺寸： 800 W*850 D*2000 H 输入： 400 A ATS 输出： 12*40 A/3 P +12*10 A/3 P+ 6*16 A/1 P 尺寸： 600 W*1200 D*2000 H Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights reserved. Page 23

华为数据中心常用r. PDU介绍 r. PDU主要分为两种，分别为基本型和监控型，输出插座主要为IEC C 13和C 19为主。序号编码型号尺寸（长*宽*高）监控类型 1 02120701 PDU 32 -1 PH-20/4 -M 1732*50*44. 5 6 02120837 PDU 2000 -32 -1 PH-20/4 -B 1 1732*50*44. 5 220单相 8 02120864 PDU 2000 -30 -3 PH-18/3 -B 1 1732*50*44. 5 208三相 10 02120838 PDU 2000 -16 -3 PH-24/6 -B 1 1732*50*44. 5 380三相 16 3×(8个C 13+2个C 19)，无空开 13 021206824 PDU 32 -3 PH-24/3 -B 1 1732*50*44. 5 380三相 32 24*C 13+3*C 19 14 02120765 PDU 2000 -32 -1 PH-9/4 -B 1 876*50*44. 5 220单相 32 9*C 13+4*C 19 17 14190219 PDU 16 -1 PH-5 -B 482. 6*44. 4 220单相 16 5个C 13，5*10 A熔丝保护 18 14190149 PDU 6 -1 PH-7 -B 482. 6*48*43. 5 220单相 16 7个国际插座，7*6 A熔丝保护 19 02120813 PDU 2000 -16 -1 PH-7/0 -B 1 485*44. 5 220单相 16 7个国际插座，无空开 20 02120814 PDU 2000 -16 -1 PH-8/0 -B 1 485*44. 5 220单相 16 8个C 13插座，无空开监控型基础型电压电流 220单相 32 Copyright © 2013 Huawei Technologies Co. ， Ltd. All rights reserved. 配置 2×(10个C 13+2个C 19)， 2*16 A/1 P空开 2×(10个C 13+2个C 19)， 32 2*16 A/1 P空开 3×(6个C 13+1个C 19)，3*16 A/2 P 30 空开 Page 41
