17 BBTEL cvičení 1

Derivace

Derivace - rekapitulace Derivace složené funkce Derivace součinu dvou funkcí příklad

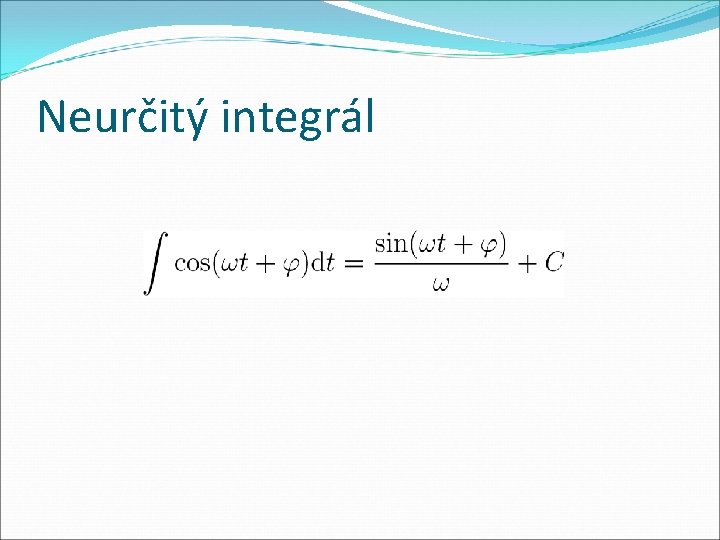

Neurčitý integrál

Neurčitý integrál Integrace per partes

Určitý integrál

Příklad – napětí na kapacitoru Sinusový proud Obdélníkový proud

Komplexní čísla Složkový tvar Polární tvar Exponencielní (fázorový tvar)

Microcap Změna americký styl kreslení rezistoru na evropský

Microcap Vložení rezistoru do schématu Rezistor vybereme buď ze stromové nabídky nalevo Analog Primitives / Passive Components / Resistor, nebo přímo z nástrojové lišty nahoře.

Microcap Zápis hodnoty součástky Pro zápis čísel jsou povoleny reálná čísla jako 1. 6 (pozor, musí být tečka, ne čárka!), vědecká notace 1. 3 E-3, 1. 3 E+3, inženýrská notace 1. 3 m. A, 1. 3 k a mezinárodní inženýrská notace 1 m 3, 1 k 3. V tabulce je uveden seznam povolených zkratek, názvů jednotky a odpovídající vědecké notace čísel. Je možné použít malá i velká písmena, zkratku i plný název. Mezi číslem a jednotkou nesmí být mezera! F Femto 1 E-15 P Pico 1 E-12 N Nano 1 E-9 U Micro 1 E-6 M Milli 1 E-3 K Kilo 1 E+3 MEG Mega 1 E+6 G Giga 1 E+9 T Tera 1 E+12

Microcap Nakreslete jednuduchý stejnosměrný obvod – dělič napětí, napájený z baterie o napětí 10 V

Microcap Zobrazte napětí v jednotlivých uzlech Zobrazeny by měly být hodnoty podle obrázku

Microcap – transientní analýza Nyní místo baterie zapojíme zdroj obdélníkového napětí; úkol – nastavte periodu na 1 ms a amplitudu napětí na 10 V, střední hodnota signálu nechť je nulová

Microcap – transientní analýza Spusťte transientní analýzu obvodu v časovém intervalu 0 – 10 ms
