16 Other Wireless Networks 1 Http netwk hannam

16장 기타 무선망 (Other Wireless Networks) 1 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY

16장: 개요 16. 1 Wi. MAX 16. 2 셀 방식 전화 16. 3 위성망 16. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 2

16. 1. 1 서비스 < 고정식 Wi. MAX Ü 적응형 안테나 시스템(AAS, Adaptive Antenna System) 사용 < 그림 16. 1: 고정식 Wi. MAX Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 3

16. 1. 1 서비스 < 그림 16. 2: 이동식 Wi. MAX Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 4

16. 1. 2 IEEE 프로젝트 802. 16 < Wi. MAX ÜWorldwide Interoperability for Microwave Access ÜIEEE 802. 16(무선 WAN/MAN 에 대한 표준) Ü무선 가입자 회선(Wireless Local Loop) Ü고정식(802. 16 d)/이동식(802. 16 e) 서비스를 제공 Ü연결형 통신 정의(802. 11은 비연결형 통신) Ü기지국과 가입자 사이의 거리가 10 km Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 5

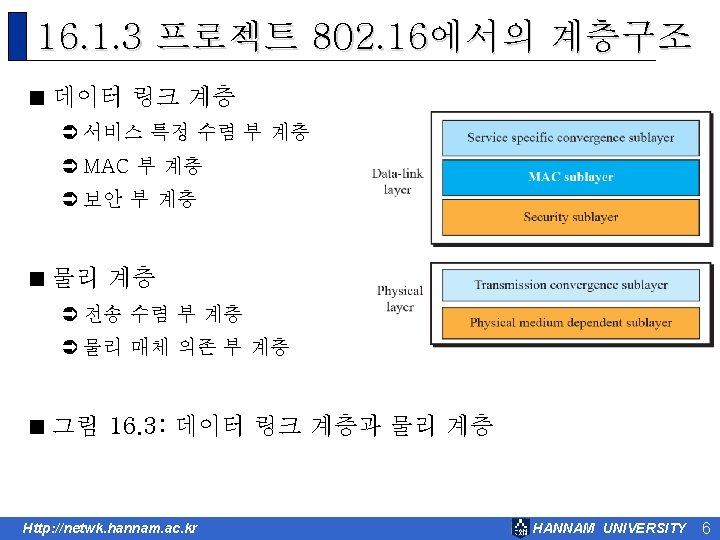

16. 1. 3 프로젝트 802. 16에서의 계층구조 < 그림 16. 4: Wi. MAX MAC 프레임 구조 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY

16. 2. 2 1세대(1 G, First Generation) < 아날로그 신호를 사용 < AMPS(Advanced Mobile Phone System) < 그림 16. 8: AMPS의 통신 대역 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 12

16. 2. 2 1세대(1 G, First Generation) < 그림 16. 9: AMPS 역방향 통신 대역 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 13

16. 2. 3 2세대(2 G, Second Generation) < 디지털화된 음성 < D-AMPS(Digital AMPS, IS-136) < GSM(Global System for Mobile Communication) < IS-95(Interim Standard 95) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 14

16. 2. 3 2세대(2 G, Second Generation) < 그림 16. 10: D-AMPS Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 15

16. 2. 3 2세대(2 G, Second Generation) < 그림 16. 11: GSM 대역 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 16

16. 2. 3 2세대(2 G, Second Generation) < 그림 16. 12: GSM Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 17

16. 2. 3 2세대(2 G, Second Generation) < 그림 16. 13: 멀티프레임 구성요소 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 18

16. 2. 3 2세대(2 G, Second Generation) < 그림 16. 14: IS-95 전방향 통신 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 19

16. 2. 3 2세대(2 G, Second Generation) < 그림 16. 15: IS-95 역방향 통신 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 20

16. 2. 4 3세대(3 G, Third Generation) < 디지털 데이터와 음성통신 모두 제공 < IMT-2000 (Internet Mobile Communication for year 2000) < 그림 16. 16: IMT-2000 무선 인터페이스 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

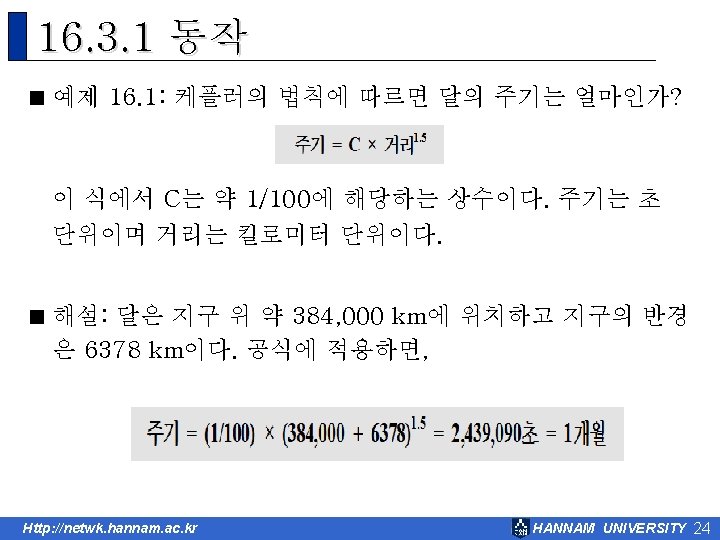

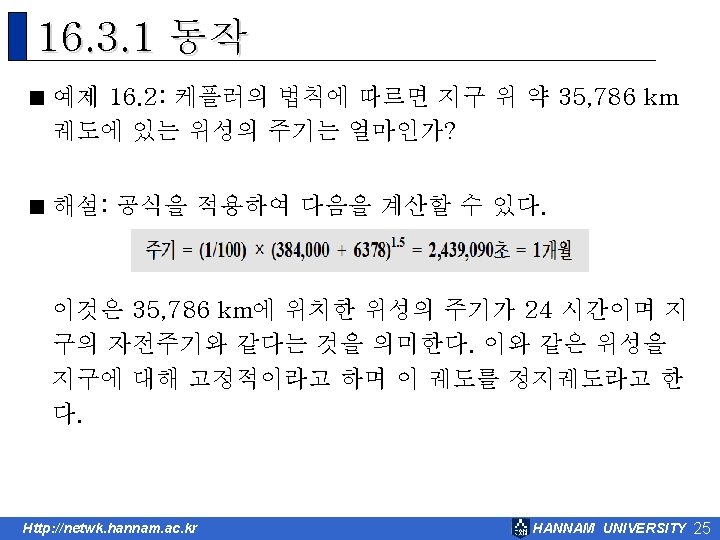

16. 3. 1 동작 < 상향링크(Uplink), 하향링크(Downlink) < 표 16. 1: 위성 주파수 대역 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 26

16. 3. 1 동작 < GEO(Geostationary Earth Orbit) < LEO(Low Earth Orbit) < MEO(Medium Earth Orbit) < 그림 16. 18: 위성 궤도의 고도 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 27

16. 3. 2 GEO 위성 < 정지 궤도 위성(Geostationary): 지구와 같은 속도 < 그림 16. 19: 정지궤도상의 위성 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 28

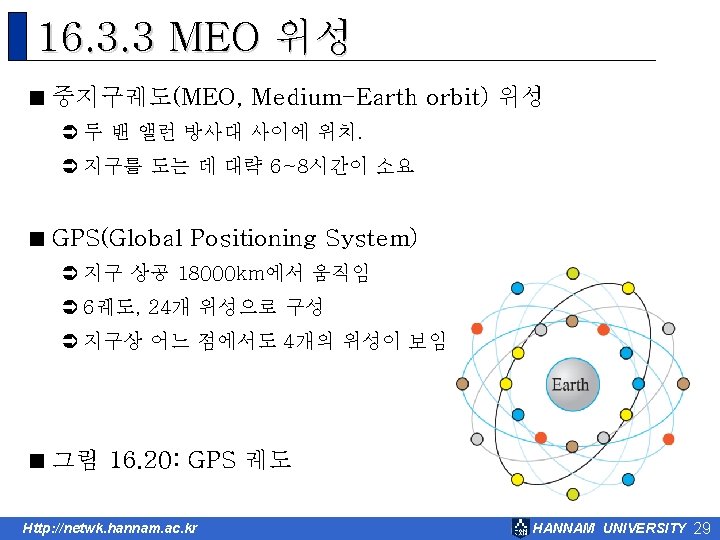

16. 3. 3 MEO 위성 < 그림 16. 21: 평면에서의 삼변측량법 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 30

16. 4 요약 Q & A Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 32
