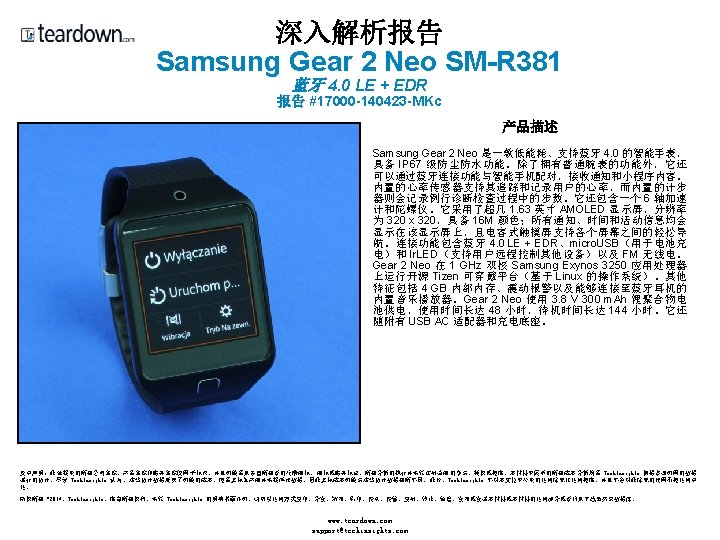

16 Melfas MCS8000 12 Murata 2343 E 8

框图 天线 16 - Melfas #MCS-8000 电容式触摸屏控制器 12 – Murata ? * #2343 E 8 ? Wi. Fi 802. 11 a/b/g/n / 蓝牙 / FM 无线电模块 *内置 Broadcom BCM 43342 15 - Samsung #未知 AMOLED 显示屏驱动器 2 - Samsung #KMF 5 X 0005 M 多芯片内存 - 512 MB 移动 LPDDR 3 SDRAM、4 GB MLC NAND 闪存和 底座 内存控制器 5 - Maxim #MAX 77836 micro. USB 接口控制器 + 锂离子 1 - Samsung #Exynos 3250 电池充电器 双核应用处理器 叠层封装 9 - STMicroelectronics #STM 32 F 401 x. B ARM Cortex-M 4 32 位微控制器 17 - 未知 #421 E 14 M 3 电池保护 3 - Samsung #S 2 MPS 14 ? 电源管理 14 - Invensense #MPU-6500 6 轴 MEMS 陀螺仪和加速计 8 - Analog Devices #未知 心率传感器 13 - Yamaha #YMU 831 音频中心/CODEC 放大器 扬声器 ? = 未确认 版权所有 ? 2014，Tech. Insights 麦克风 预计的框图基于对这一特定产品实施的观察、可用的制造商数据表以及最佳 程判断。接口电路的某些详细信息未反映 在此框图中。分区和连接性均为推理性信息。 www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 2

零件组成 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 3

主板（第 1 面 IC 标识） 4 - STMicroelectronics #STOD 32 W 适用于 AMOLED 显示屏的 100 m. A 三重 DC-DC 转换器 5 - Maxim #MAX 77836 micro. USB 接口控制器 + 锂离子电池充电器 3 - Samsung #S 2 MPS 14 电源管理 ? 6 - Maxim #MAX 14655 EWC+T 过电压保护 7 - Ricoh #RP 104 K 181 D 150 m. A LDO 调节器 8 - Analog Devices #未知 1 - Samsung #Exynos 3250 心率传感器（两芯片封装） 双核应用处理器 9 - STMicroelectronics #STM 32 F 401 x. B ARM Cortex-M 4 32 位微控制器 2 - Samsung #KMF 5 X 0005 M 多芯片内存 - 512 MB 移动 LPDDR 3 SDRAM、4 GB MLC NAND 闪存和内 存控制器 （三芯片封装） 10 - Texas Instruments #TPS 61256 5 V 升压 DC-DC 转换器 11 - Lattice Semiconductor #i. CE 40 LP 640 FPGA ? = 未确认 网格 = 1 cm 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 4

主板（第 1 面 X 光） 2. 3 - Samsung #K 4 E 4 E 324 ED LPDDR 3 SDRAM 内存 - 512 MB 芯片大小： 6. 54 x 6. 1 mm 2. 1 - Samsung #S 4 LL 153 X 01 内存控制器 芯片大小： 3. 07 x 1. 25 mm 2. 2 - Samsung #K 9 ABGD 8 U 0 D MLC NAND 闪存 - 4 GB 芯片大小： 7. 54 x 6. 66 mm 2 - Samsung #KMF 5 X 0005 M 多芯片内存 - 512 MB 移动 LPDDR 3 SDRAM、4 GB MLC NAND 闪存、 内存控制器（三芯片封装） 封装大小： 10 x 9. 97 mm 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 5

主板（第 2 面） 显示屏/触摸屏 电池 网格 = 1 cm 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 6

主板（第 2 面 IC 标识） 14 - Invensense #MPU-6500 6 轴 MEMS 陀螺仪和加速计 12 - Murata ? * #2343 E 8 ? Wi. Fi 802. 11 a/b/g/n / 蓝牙 / FM 无线电模块（四芯片封装） *内置 Broadcom BCM 43342 13 - Yamaha #YMU 831 音频中心/CODEC 放大器 （两芯片封装） ? = 未确认 网格 = 1 cm 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 7

主板（第 2 面 X 光） 12 - Murata ? #2343 E 8 ? Wi. Fi 802. 11 a/b/g/n / 蓝牙 / FM 无线电模块（四芯片封装） 封装大小： 6. 2 x 5. 5 mm 12. 1 - 未知 #未知 RF 功率放大器 芯片大小： 0. 96 x 0. 55 mm 12. 2 - 未知 #A 03 天线开关（含 LNA） 芯片大小： 0. 94 x 0. 73 mm 12. 4 - Broadcom #BCM 43342 Wi. Fi 802. 11 a/b/g/n / 蓝牙 / FM 无线电 芯片大小： 4. 49 x 4. 11 mm 12. 3 - 未知 #未知 偏置控制 ? 芯片大小： 0. 5 x 0. 5 mm 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 8

主板（第 2 面芯片照片和 X 光） 12 - Murata ? #2343 E 8 ? Wi. Fi 802. 11 a/b/g/n / 蓝牙 / FM 无线电模块（四芯片封装） 封装大小： 6. 2 x 5. 5 mm 12. 1 - 未知 #未知 RF 功率放大器 芯片大小： 0. 96 x 0. 55 mm 12. 2 - 未知 #A 03 天线开关（含 LNA） 芯片大小： 0. 94 x 0. 73 mm 12. 4 - Broadcom #BCM 43342 Wi. Fi 802. 11 a/b/g/n / 蓝牙 / FM 无线电 芯片大小： 4. 49 x 4. 11 mm 12. 3 - 未知 #未知 偏置控制 ? 芯片大小： 0. 5 x 0. 5 mm 版权所有 ? 2014，Tech. Insights www. teardown. com support@techinsights. com Samsung Gear 2 Neo SM-R 381 #17000 -140423 -MKc - 页面 9
