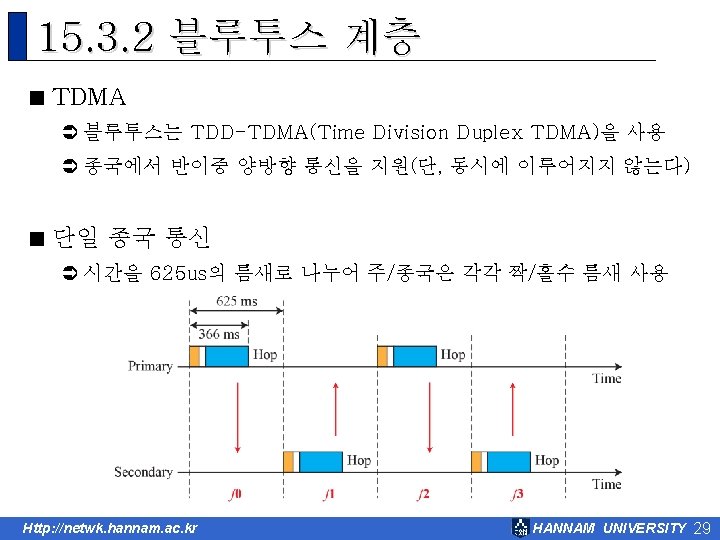

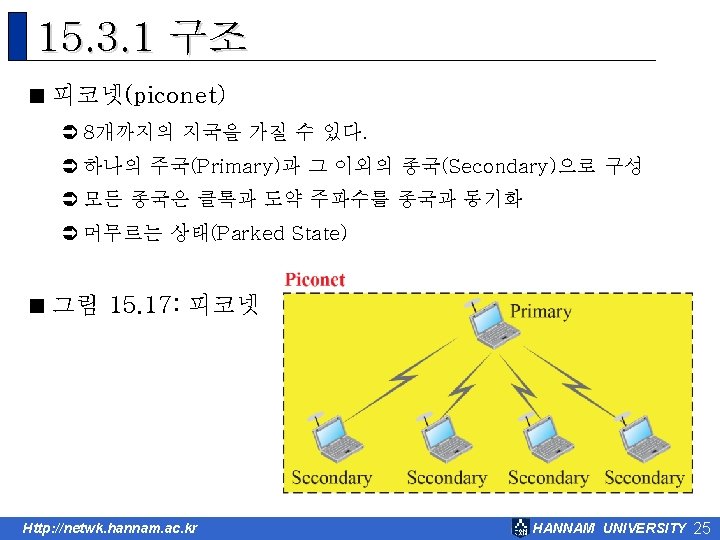

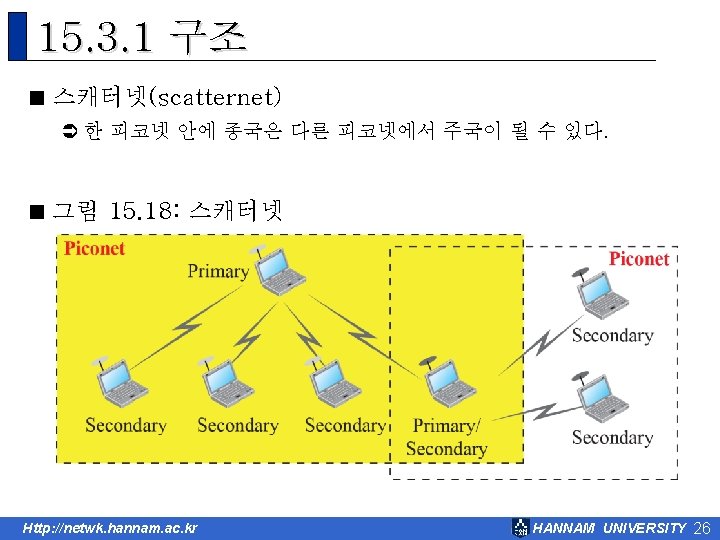

15. 3. 2 블루투스 계층 < 그림 15. 19: 블루투스 계층 Http: //netwk. hannam.

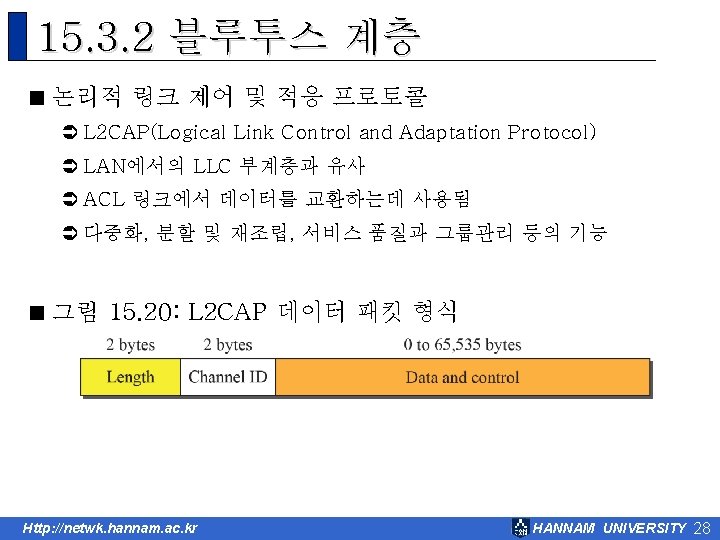

15. 3. 2 블루투스 계층 < 그림 15. 23: 프레임 유형의 형식 Http: //netwk.

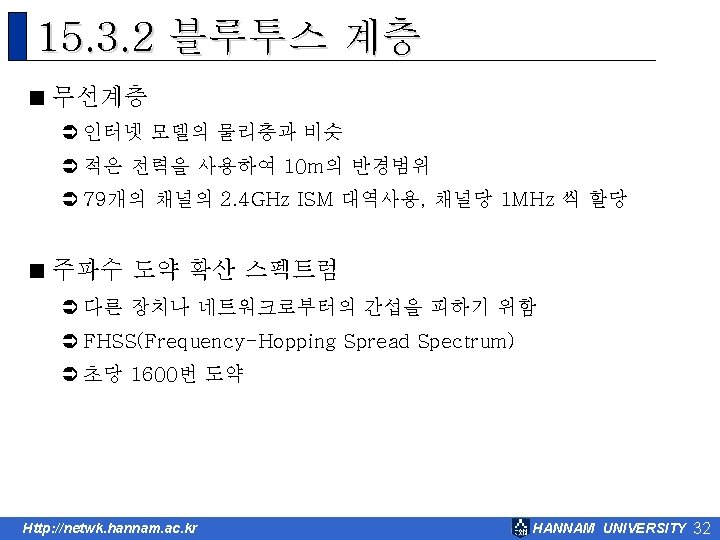

15. 4 요약 Q & A Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 33

Slides: 34

Download presentation

15장 무선 LAN (Wireless LANs) 1 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY

15장: 개요 15. 1 무선 LAN 소개 15. 2 IEEE 802. 11 프로젝트 15. 3 블루투스 15. 4 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 2

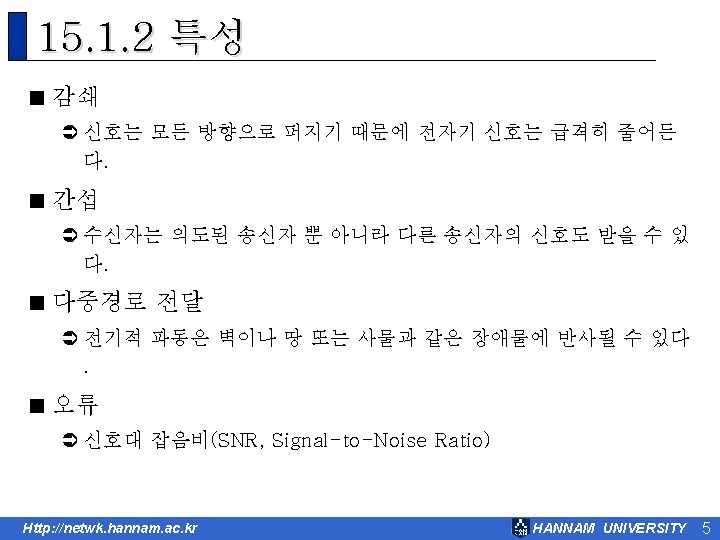

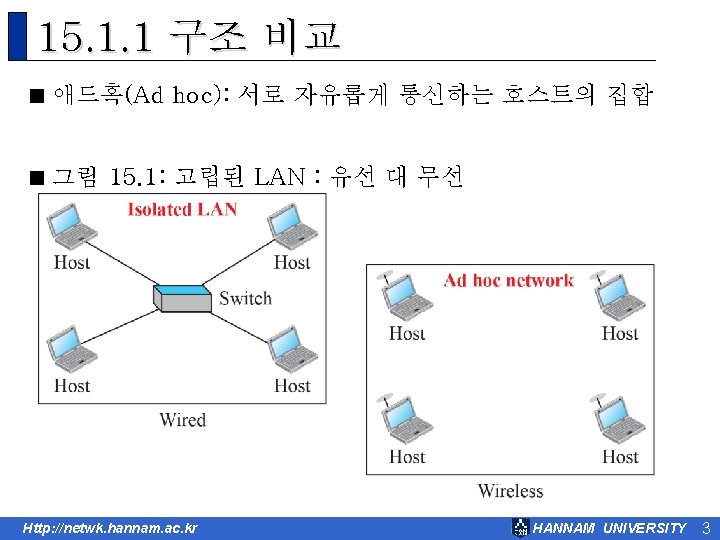

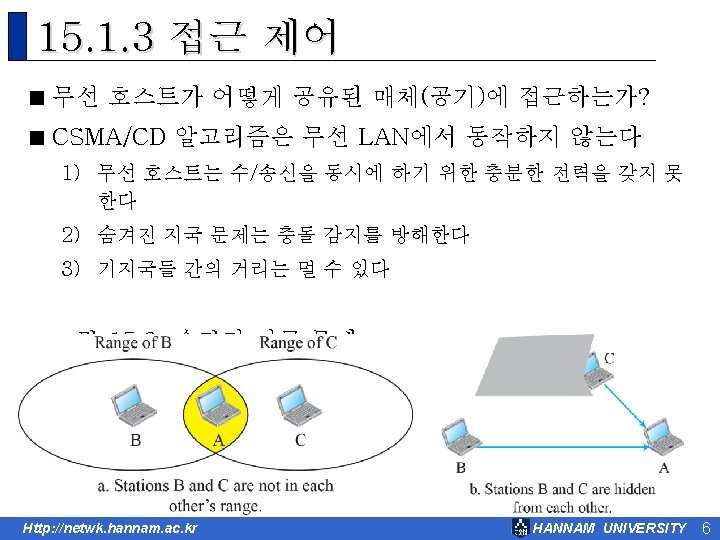

15. 2. 1 구조 < 기본 서비스 집합(BSS, Basic Service Set) Ü 고정/이동하는 무선국과 접근점(AP, Access Point)으로 구성됨 Ü 애드 혹 네트워크(ad hoc Network): AP없이 네트워크 구성 Ü 기반구조(Infrastructure Network) BSS: AP를 가진 BSS < 그림 15. 4: 기본 서비스 세트(BSSs) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 8

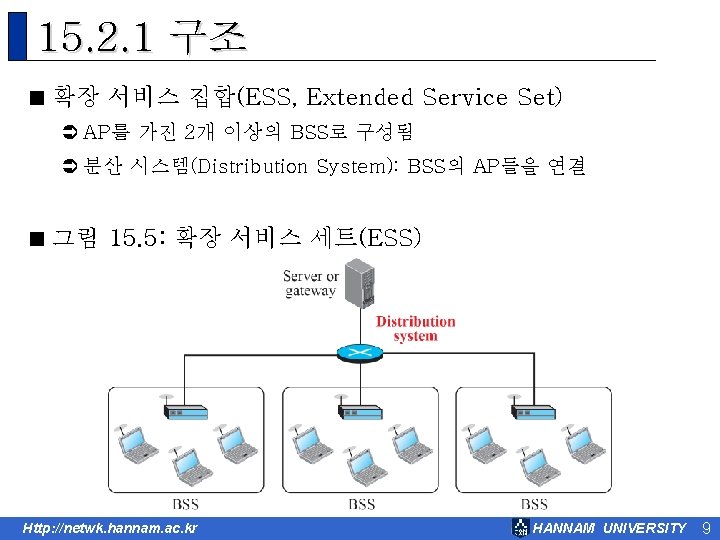

15. 2. 1 구조 < 확장 서비스 집합(ESS, Extended Service Set) Ü AP를 가진 2개 이상의 BSS로 구성됨 Ü 분산 시스템(Distribution System): BSS의 AP들을 연결 < 그림 15. 5: 확장 서비스 세트(ESS) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 9

15. 2. 2 MAC 부계층 < 분산 조정함수 Ü DCF(Distributed Coordination Function) < 포인트 조정함수 Ü PCF(Point Coordination Function) < 그림 15. 6: IEEE 802. 11 표준에서의 MAC 층 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 10

15. 2. 2 MAC 부계층 < 네트워크 할당벡터 Ü NAV(Network Allocation Vector) Ü 채널 사용여부를 확인하기 전 대기해야 하는 시간->충돌 회피 < 그림 15. 7: CSMA/CA와 NAV DIFS: Distributed Interframe Space SIFS: Short Interframe Space, RTS: Request To Send, CTS: Clear To Send Collision only occurs during handshake period (RTS, CTS) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 11

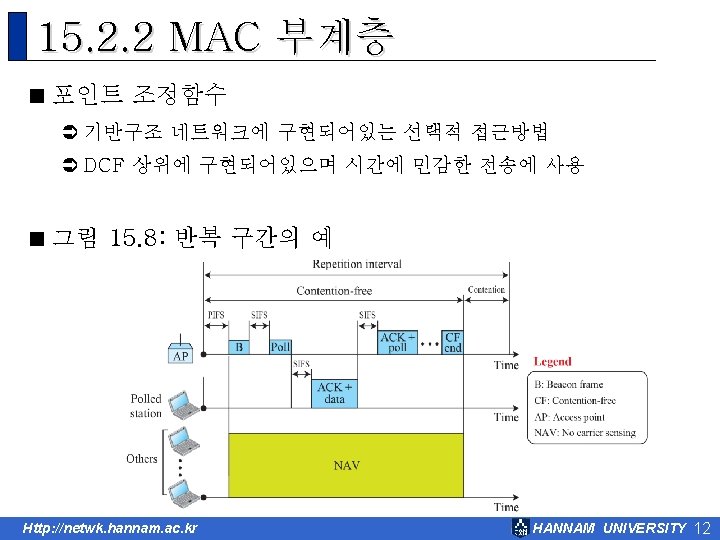

15. 2. 2 MAC 부계층 < 그림 15. 9: 프레임 형식 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 13

15. 2. 2 MAC 부계층 < 표 15. 1: FC 필드의 부필드 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 14

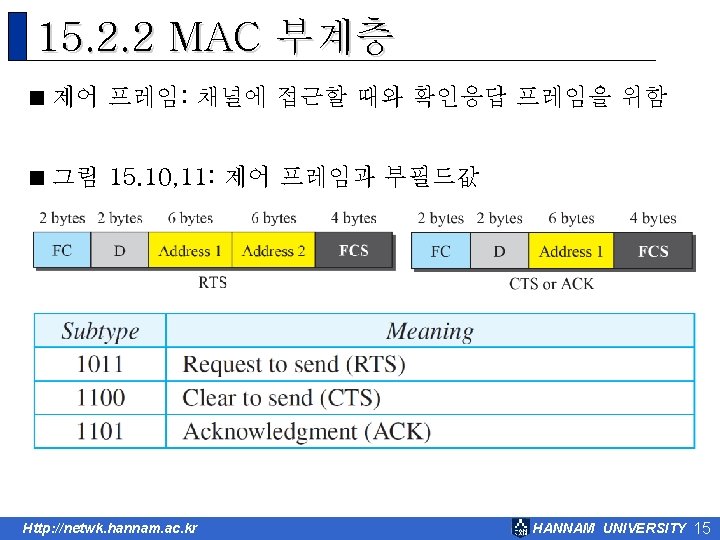

15. 2. 3 주소 체계 < 그림 15. 11: 주소 체계 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 17

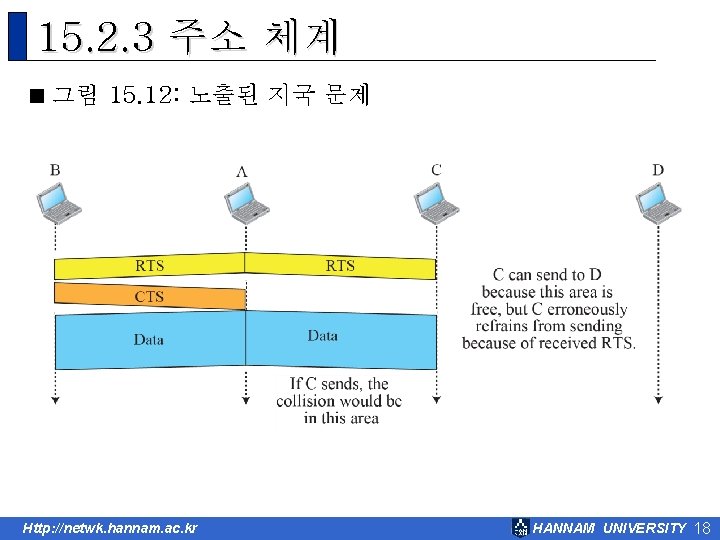

15. 2. 3 주소 체계 < 그림 15. 12: 노출된 지국 문제 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 18

15. 2. 4 물리계층 < 적외선을 제외한 모든 구현들은 산업, 과학 및 의료(ISM, industrial, scientific and medical)를 위한 대역 < 표 15. 4: 규격 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 19

15. 2. 4 물리계층 < 그림 15. 13: IEEE 802. 11 FHSS의 물리계층 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 20

15. 2. 4 물리계층 < 그림 15. 14: IEEE 802. 11 DSSS의 물리계층 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

15. 2. 4 물리계층 < 그림 15. 15: IEEE 802. 11 Infrared의 물리계층 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 22

15. 2. 4 물리계층 < 그림 15. 16: IEEE 802. 11 b의 물리계층 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 23
